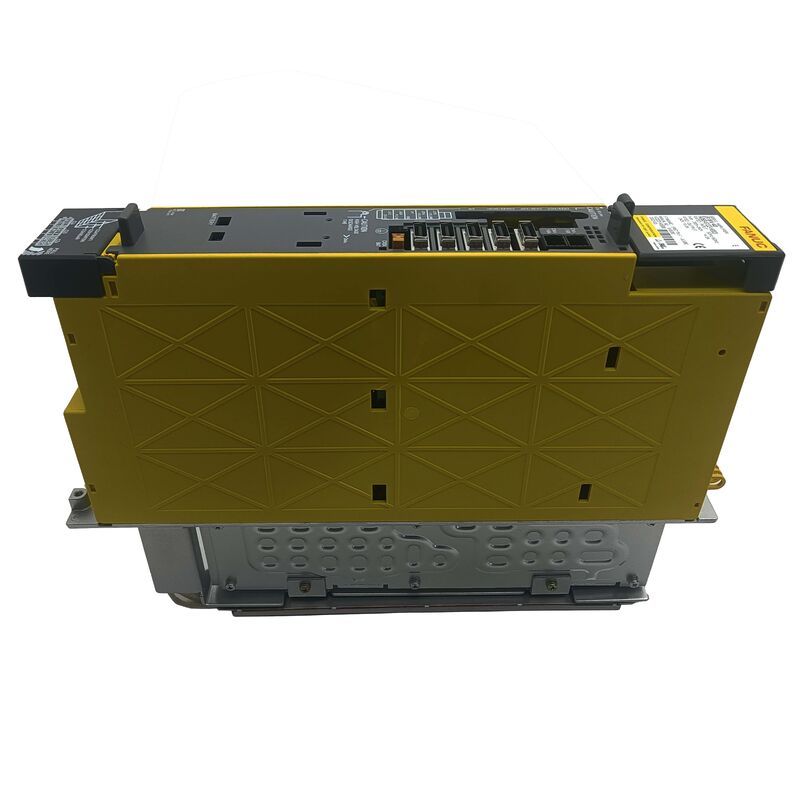

A06B-6132-H003 FANUC AC Servo Amplifier Unit A06B6132H003

FANUC A06B-6132-H003 | BiSV-40 Servo Amplifier Trục đơn — Giao diện I/O Link / Tích hợp Nguồn / 13.6A

Tại sao chọn I/O Link thay vì FSSB

Hầu hết các bộ khuếch đại servo FANUC — cả dòng Alpha và Beta — giao tiếp với CNC qua FSSB (FANUC Serial Servo Bus). A06B-6132-H003 khác biệt. Nó kết nối với CNC qua giao diện I/O Link, được định tuyến qua PMM (Power Motion Manager) hoặc bộ điều khiển chính I/O Link tương thích.

Sự khác biệt này có ý nghĩa trong thực tế. FSSB yêu cầu cáp quang tốc độ cao được định tuyến từ bộ khuếch đại trở lại mô-đun servo của CNC. I/O Link sử dụng cơ sở hạ tầng dây cáp giống như mạng I/O của máy — yêu cầu ít khắt khe hơn nhiều về định tuyến cáp và khoảng cách. Đây là lý do tại sao biSV-40 được thiết kế đặc biệt cho các trục servo phụ trợ và từ xa: bộ thay pallet, ổ đĩa băng gá dao, bộ truyền động cửa và bàn xoay có vị trí vật lý xa tủ điều khiển chính. Đặt bộ khuếch đại này gần cơ cấu mà nó điều khiển sẽ loại bỏ nhu cầu định tuyến cáp bus servo tốc độ cao trên toàn bộ máy.

Kiến trúc I/O Link cũng có nghĩa là A06B-6132-H003 có thể giao tiếp với các bộ điều khiển PLC và robot tương thích hỗ trợ chức năng bộ điều khiển chính I/O Link — không chỉ các hệ thống CNC FANUC.

Các điểm lắp đặt quan trọng

Tham số phải được tải. Không giống như một số ổ đĩa, biSV-40 yêu cầu các tham số servo phải được tải từ bộ điều khiển CNC trước khi nó hoạt động. Một đơn vị thay thế được cung cấp trống sẽ không chạy ngay lập tức. Hãy chuẩn bị bản sao lưu tham số của máy trước khi bắt đầu thay thế.

Địa chỉ nút là bắt buộc. Mỗi biSV-40 trên mạng I/O Link yêu cầu một địa chỉ nút duy nhất. Đặt địa chỉ của đơn vị thay thế để khớp với những gì cấu hình CNC mong đợi — địa chỉ không chính xác sẽ gây ra lỗi giao tiếp giữa ổ đĩa và CNC.

Khớp nối động cơ là rất quan trọng. H003 có định mức 13.6A. Đây là một biến thể công suất thấp — ghép nối nó với một động cơ có dòng điện định mức vượt quá giới hạn này sẽ gây ra lỗi quá dòng hoặc hỏng ổ đĩa sớm. Xác minh dòng điện định mức của động cơ trước khi đặt hàng.

H003 Trong dòng 6132

Chúng không thể thay thế cho nhau. Luôn khớp chính xác số bộ phận gốc.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Tại sao ổ đĩa này sử dụng I/O Link thay vì FSSB như các trục servo khác?

Theo thiết kế. BiSV-40 được chế tạo cho các trục phụ trợ và từ xa, nơi việc đặt ổ đĩa gần cơ cấu là thuận tiện về mặt cơ khí. I/O Link sử dụng cơ sở hạ tầng dây I/O hiện có của máy, có yêu cầu định tuyến cáp ít khắt khe hơn nhiều so với FSSB. Điều này làm cho nó thực tế cho bộ thay pallet, băng gá dao và bàn xoay được đặt cách xa tủ điều khiển chính.

Q2: Tôi có cần sao lưu tham số trước khi thay thế A06B-6132-H003 bị lỗi không?

Có. Các tham số servo — giá trị điều chỉnh trục, cài đặt loại động cơ, địa chỉ nút I/O Link — được lưu trữ trong bộ điều khiển CNC, không phải trong bộ khuếch đại. Bản sao lưu đã xác nhận trước khi thay thế sẽ ngăn ngừa mọi rủi ro mất dữ liệu và đẩy nhanh quá trình tái cấu hình. Chạy chức năng sao lưu tham số của bộ điều khiển trước khi bắt đầu thay thế.

Q3: Cần kiểm tra những gì trước khi thay thế bộ khuếch đại khi nó hiển thị cảnh báo I/O Link?

Kiểm tra kết nối cáp I/O Link ở cả bộ khuếch đại và bộ điều khiển chính, đồng thời xác minh động cơ không bị đoản mạch hoặc bị kẹt cơ khí — cả hai đều có thể kích hoạt các cảnh báo ổ đĩa giống như lỗi bộ khuếch đại. Đọc mã cảnh báo từ màn hình của bộ khuếch đại và tra cứu trong tài liệu tham khảo cảnh báo của FANUC trước khi đặt hàng bộ phận thay thế. Lỗi có thể nằm ở động cơ hoặc cáp, không phải ở ổ đĩa.

Q4: A06B-6132-H003 có thể kết nối với các hệ thống tự động hóa không phải FANUC không?

Về nguyên tắc là có — I/O Link được hỗ trợ bởi một số bộ điều khiển PLC và robot không phải FANUC. Trên thực tế, phần lớn các đơn vị biSV-40 được sử dụng trong môi trường CNC FANUC. Xác minh khả năng tương thích giao thức I/O Link với tài liệu của hệ thống không phải FANUC cụ thể trước khi cam kết.

Q5: H003 là biến thể trong máy của chúng tôi nhưng nó được liệt kê là đã ngừng sản xuất. Nó có còn sẵn không?

Dòng Beta i 6132 vẫn hoạt động trên thị trường thứ cấp vì số lượng lớn máy có trục phụ biSV-40 vẫn đang hoạt động. Cả các đơn vị mới còn tồn kho và các đơn vị đã qua sử dụng đã được kiểm tra đều lưu thông qua các kênh phụ tùng FANUC chuyên dụng. Xác nhận cụ thể H003 — H002 và H004 không phải là các bộ phận thay thế trực tiếp.
