Động cơ servo AC Fanuc A06B-0032-B577 A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 | Động cơ Servo AC Dòng BETA B2/3000 — Trục côn, Phớt dầu

Mã sản phẩm: A06B-0032-B577

Dòng: Động cơ Servo AC BETA

Model: B2 / 3000

Tình trạng: Mới / Đã tân trang / Có sẵn trao đổi

Tổng quan

Fanuc A06B-0032-B577 là một động cơ servo AC dòng BETA nhỏ gọn — model B2/3000 — được thiết kế chuyên dụng cho các yêu cầu truyền động trục nhẹ của máy công cụ CNC cỡ nhỏ. Hoạt động ở tốc độ 3.000 vòng/phút với nguồn cấp 3 pha 176 V ở tần số 200 Hz, và công suất đầu ra liên tục định mức 0,5 kW, đây là một động cơ biết rõ vai trò của mình.

Nó không bao giờ được thiết kế để đẩy các bàn máy nặng hoặc chống lại các lực cắt mạnh. Nhiệm vụ của nó là cung cấp chuyển động trục chính xác, có thể lặp lại trên các máy tiện nhỏ gọn, máy khoan nhỏ và thiết bị CNC chuyên dụng một mục đích, nơi tải cơ khí ở mức vừa phải, không gian lắp đặt chật hẹp và trục cần thực hiện công việc một cách đáng tin cậy, hết ca này đến ca khác.

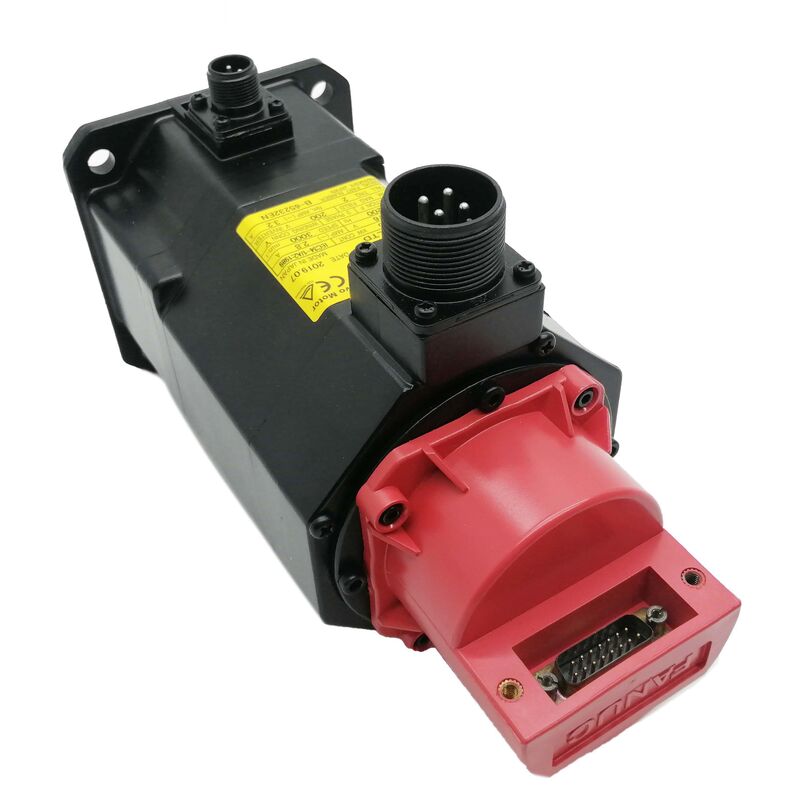

Nắp cuối màu đỏ là dấu hiệu nhận biết của thế hệ BETA này, và hai tính năng phân biệt A06B-0032-B577 với các biến thể B2/3000 khác: trục đầu ra côn và phớt dầu tiêu chuẩn.

Cả hai đều dành riêng cho các cấu hình truyền động và môi trường hoạt động cụ thể, và cả hai đều quan trọng khi chỉ định hoặc tìm nguồn cung ứng bộ phận thay thế. Sai sót một trong hai sẽ dẫn đến sự không khớp cơ khí làm chậm quá trình lắp đặt thay vì khắc phục sự cố ban đầu.

Thông số kỹ thuật chính

Được chế tạo cho các ứng dụng máy nhỏ

Có xu hướng trong việc tìm nguồn cung ứng động cơ công nghiệp là coi "nhỏ" là một sự thỏa hiệp. Với B2/3000, đó là một vị trí thiết kế. Fanuc đã thiết kế dòng BETA đặc biệt cho các ứng dụng máy công cụ nơi tải trục thấp hơn so với kích thước của dòng ALPHA — và nơi việc lắp đặt một động cơ quá khổ tạo ra các vấn đề riêng: quán tính dư thừa, yêu cầu khớp nối lớn hơn, dòng điện truyền động nhiều hơn mức bộ khuếch đại cần cung cấp, và động cơ hoạt động dưới công suất nhiệt của nó.

Công suất đầu ra 0,5 kW ở tốc độ 3.000 vòng/phút phù hợp với các truyền động trục vít bi, cơ cấu định vị và các trục cấp liệu tải nhẹ được tìm thấy trên các nền tảng CNC nhỏ gọn. Ở tần số định mức 200 Hz, bộ khuếch đại servo tạo ra các điều kiện truyền động mà động cơ cần để đạt được phạm vi tốc độ đầy đủ một cách sạch sẽ.

Điều này được xử lý hoàn toàn trong hệ thống truyền động — kết nối nguồn của máy là điện áp công nghiệp tiêu chuẩn, và con số 200 Hz là một tham số hoạt động nội bộ, không phải là yêu cầu nguồn cấp.

Chỉ định B2 nằm ở phân khúc nhẹ của hệ thống phân cấp mô-men xoắn BETA. Đối với loại máy mà động cơ này được lắp đặt, điều đó là hoàn toàn chính xác. Một động cơ phù hợp với tải của nó sẽ chạy mát hơn, tiêu thụ ít dòng điện hơn và thường có tuổi thọ cao hơn một đơn vị quá khổ thực hiện cùng một công việc.

Trục côn — Ý nghĩa thực tế

Trục côn là đặc điểm cơ khí xác định của A06B-0032-B577, và đó là tính năng có khả năng gây nhầm lẫn nhất trong các đơn đặt hàng thay thế không có thông tin đầy đủ.

Không giống như trục thẳng — trơn hoặc có rãnh then — trục côn sử dụng cấu hình hình nón được mài chính xác để tạo ra một khớp nối ăn khớp tự định tâm, ma sát cao với bộ phận ghép nối. Các puli, khớp nối và các bộ phận truyền động được thiết kế cho loại trục này sẽ lắp đồng tâm mà không chỉ dựa vào rãnh then hoặc vòng kẹp, và chúng có thể được tháo ra và lắp lại một cách sạch sẽ khi khớp nối côn được ngắt đúng cách.

Trong các ứng dụng định vị chính xác và trục chính nơi tính đồng tâm và độ đảo trục tối thiểu là rất quan trọng, trục côn là một lựa chọn kỹ thuật có chủ ý thay vì một sự tiện lợi biến thể. Các máy được thiết kế xung quanh loại trục này sẽ có các bộ phận — puli, trục khớp nối, bộ chuyển đổi kiểu collet — được gia công để phù hợp với góc côn.

Việc lắp đặt động cơ trục thẳng vào vị trí đó đòi hỏi phải thay thế các bộ phận đó, điều này biến việc thay thế động cơ thành một công việc lớn hơn đáng kể. Luôn kiểm tra loại trục trên động cơ đã lắp đặt trước khi đặt hàng bộ phận thay thế.

Phớt dầu & Bảo vệ môi trường

Các phớt dầu tiêu chuẩn được lắp trên A06B-0032-B577 bảo vệ các khoang ổ trục và các bộ phận bên trong động cơ khỏi sự nhiễm bẩn trong không khí, sương mù làm mát và các hạt mịn thường gặp trong môi trường gia công CNC.

Trên một động cơ nhỏ gọn như vậy, sự nhiễm bẩn ổ trục là một trong những nguyên nhân chính gây ra lỗi sớm — các khoang ổ trục nhỏ, và ngay cả sự xâm nhập vừa phải của các hạt mài mòn mịn hoặc chất làm mát cũng làm hỏng bôi trơn nhanh chóng.

Phớt dầu tiêu chuẩn bao phủ các điều kiện hoạt động của các máy công cụ nhỏ mà động cơ này được thiết kế. Chúng không được đánh giá cho việc tiếp xúc với tia nước làm mát áp suất cao hoặc ngâm liên tục — các ứng dụng có các điều kiện đó sẽ yêu cầu mức độ bảo vệ xâm nhập cao hơn.

Đối với môi trường lắp đặt điển hình của máy tiện CNC hoặc máy khoan nhỏ gọn, thông số kỹ thuật phớt dầu là phù hợp và đã được chứng minh là đủ trong lịch sử dịch vụ lâu dài của B2/3000 trong các ứng dụng này.

Tình trạng phớt đáng để kiểm tra trên bất kỳ đơn vị đã qua sử dụng nào. Một phớt trục bị cứng, nứt hoặc mòn là một hạng mục bảo trì đơn giản khi động cơ đã được tháo ra khỏi máy, và việc xử lý nó trong quá trình tân trang sẽ ngăn ngừa sự nhiễm bẩn ổ trục chậm làm giảm tuổi thọ động cơ mà không có bất kỳ triệu chứng rõ ràng ngay lập tức nào.

Khả năng tương thích truyền động & điều khiển

A06B-0032-B577 tương thích với các mô-đun bộ khuếch đại servo dòng Fanuc BETA và tích hợp với các nền tảng điều khiển CNC Fanuc đã được ghép nối với động cơ dòng BETA trong thời gian sản xuất của thế hệ này — bao gồm các dòng 0, 0i và các bộ điều khiển liên quan được sử dụng trên các máy công cụ nhỏ hơn, nơi B2/3000 là lựa chọn truyền động trục tiêu chuẩn.

Các tham số của bộ khuếch đại servo phải được cấu hình với mã loại động cơ chính xác cho B2/3000 trước khi trục được đưa vào vận hành. Ở mức 0,5 kW và dòng điện tiêu thụ vừa phải của khung B2, yêu cầu của mô-đun bộ khuếch đại là nhẹ — nhưng tham số loại động cơ vẫn cần phản ánh động cơ thực tế đã lắp đặt.

Việc để các tham số được đặt cho một động cơ khác sẽ tạo ra hành vi vòng lặp vận tốc từ phản ứng hơi chậm đến mất ổn định hoàn toàn, tùy thuộc vào mức độ sai lệch của cài đặt so với thông số kỹ thuật của B2/3000.

Tìm nguồn cung ứng & Kiểm tra

A06B-0032-B577 có sẵn thông qua thị trường động cơ servo đã tân trang và đã qua sử dụng. Khi kiểm tra một đơn vị đã qua sử dụng, trục côn xứng đáng được chú ý đặc biệt — kiểm tra bề mặt côn xem có dấu hiệu mài mòn, trầy xước hoặc bất kỳ bằng chứng nào cho thấy bộ phận ghép nối đã được tháo ra không đúng cách (thường bằng cách đóng búa thay vì sử dụng dụng cụ phá khớp côn chuyên dụng).

Sự mài mòn trên trục côn làm ảnh hưởng đến khớp nối ăn khớp với puli hoặc trục khớp nối ghép nối và có thể gây ra độ đảo, biểu hiện dưới dạng rung động hoặc lỗi định vị trục sau khi lắp đặt.

Kiểm tra phớt dầu xem có bị cứng và nứt ở mép — một phát hiện phổ biến trên các động cơ đã để trong kho trong thời gian dài.

Đo điện trở cuộn dây ba pha để cân bằng và xác minh điện trở cách điện với đất. Xoay trục bằng tay để cảm nhận độ rơ hoặc độ nhám của ổ trục.

Đầu nối bộ mã hóa và lối ra cáp phải sạch sẽ và không bị hư hại. Một bài kiểm tra trên bàn thử nghiệm bao gồm chạy không tải đến tốc độ định mức là tiêu chuẩn xác minh phù hợp cho bất kỳ đơn vị nào sẽ được đưa trở lại máy sản xuất.

Câu hỏi thường gặp

Q1: Tại sao động cơ này có trục côn thay vì trục thẳng?

Trục côn cung cấp một khớp nối ăn khớp tự định tâm, ma sát cao với các puli và trục khớp nối ghép nối mà khớp nối trục thẳng không phải lúc nào cũng sánh được về tính đồng tâm và độ tin cậy giữ.

Nó được sử dụng trong các ứng dụng mà độ đảo trục phải được giảm thiểu và nơi bộ phận truyền động cần có thể tháo ra và lắp lại với khớp nối có thể dự đoán được. Các máy được chế tạo xung quanh loại trục này có các bộ phận được gia công theo côn tương ứng — việc lắp đặt động cơ trục thẳng đòi hỏi phải thay thế các bộ phận đó, đó là lý do tại sao việc xác minh loại trục trước khi đặt hàng bộ phận thay thế là rất cần thiết.

Q2: A06B-0032-B577 tương thích với những bộ điều khiển và truyền động CNC nào?

Động cơ BETA B2/3000 được thiết kế để sử dụng với các mô-đun bộ khuếch đại servo dòng Fanuc BETA và tương thích với các nền tảng điều khiển CNC Fanuc bao gồm các dòng 0, 0i và các thế hệ liên quan được sử dụng trên các máy công cụ nhỏ.

Tham số loại động cơ servo drive phải được đặt chính xác cho thông số kỹ thuật B2/3000 trước khi trục được vận hành. Như với bất kỳ động cơ dòng BETA nào, hãy xác nhận khả năng tương thích của bộ khuếch đại trước khi lắp đặt — đặc biệt nếu máy đã có bất kỳ nâng cấp điều khiển hoặc truyền động nào kể từ khi sản xuất ban đầu.

Q3: "Phớt dầu tiêu chuẩn" có nghĩa là gì so với bảo vệ động cơ theo tiêu chuẩn IP?

Phớt dầu tiêu chuẩn bảo vệ các khoang ổ trục khỏi sự nhiễm bẩn trong không khí, sương mù làm mát và sự xâm nhập của các hạt mịn trong điều kiện môi trường gia công thông thường. Chúng không giống như vỏ động cơ được niêm phong theo tiêu chuẩn IP65 hoặc IP67, cung cấp sự bảo vệ được ghi nhận chống lại tia nước trực tiếp hoặc ngâm tạm thời.

Đối với các ứng dụng máy công cụ nhỏ mà động cơ này được thiết kế, phớt dầu tiêu chuẩn là phù hợp. Nếu vị trí động cơ tiếp xúc với tia nước làm mát lưu lượng lớn trực tiếp, nên xem xét thêm lớp che chắn hoặc biến thể động cơ có mức độ bảo vệ xâm nhập cao hơn.

Q4: Công suất đầu ra 0,5 kW có đủ cho truyền động trục CNC không?

Đối với loại máy mà động cơ này được thiết kế — máy tiện CNC nhỏ gọn, máy khoan và taro nhỏ, và thiết bị CNC chuyên dụng một mục đích với tải cơ khí nhẹ — 0,5 kW được chỉ định phù hợp, không phải là sự thỏa hiệp.

Một động cơ có kích thước phù hợp với tải trục sẽ hoạt động hiệu quả hơn và có khoảng trống nhiệt tốt hơn so với một động cơ quá khổ thực hiện cùng một công việc. Nếu ứng dụng liên quan đến tải trục nặng hơn, hành trình dài hơn hoặc yêu cầu di chuyển nhanh hơn, thì nên đánh giá kích thước khung tiếp theo trong dòng BETA hoặc ALPHA.

Q5: Làm thế nào để tôi kiểm tra A06B-0032-B577 đã qua sử dụng trước khi lắp đặt lại?

Bắt đầu với bề mặt trục côn — kiểm tra xem có bị mài mòn, trầy xước hoặc hư hỏng do va đập từ việc tháo gỡ không đúng cách hay không. Những khuyết tật này làm ảnh hưởng đến khớp nối ăn khớp với bộ phận ghép nối và khó khắc phục nếu không có máy móc chuyên dụng. Kiểm tra phớt dầu xem có bị cứng hoặc nứt ở mép.

Đo điện trở cuộn dây ba pha để cân bằng giữa các pha và xác minh điện trở cách điện với đất.

Xoay trục bằng tay để đánh giá tình trạng ổ trục. Kiểm tra đầu nối bộ mã hóa xem có bị ăn mòn chân pin và lối ra cáp có bị hư hại không. Đối với bất kỳ động cơ nào có lịch sử dịch vụ không chắc chắn, việc chạy không tải đến 3.000 vòng/phút với xác minh tín hiệu bộ mã hóa là tiêu chuẩn phù hợp trước khi đưa nó trở lại hoạt động.
