A06B-0033-B077 Động cơ servo AC Fanuc A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 | Động cơ Servo AC Dòng B3/3000 — Trục thẳng, Bộ mã hóa I32B

Mã sản phẩm: A06B-0033-B077

Dòng: Động cơ Servo AC Dòng B

Mẫu: B3 / 3000

Tình trạng: Đã tân trang / Trao đổi / Hàng tồn kho

Tổng quan

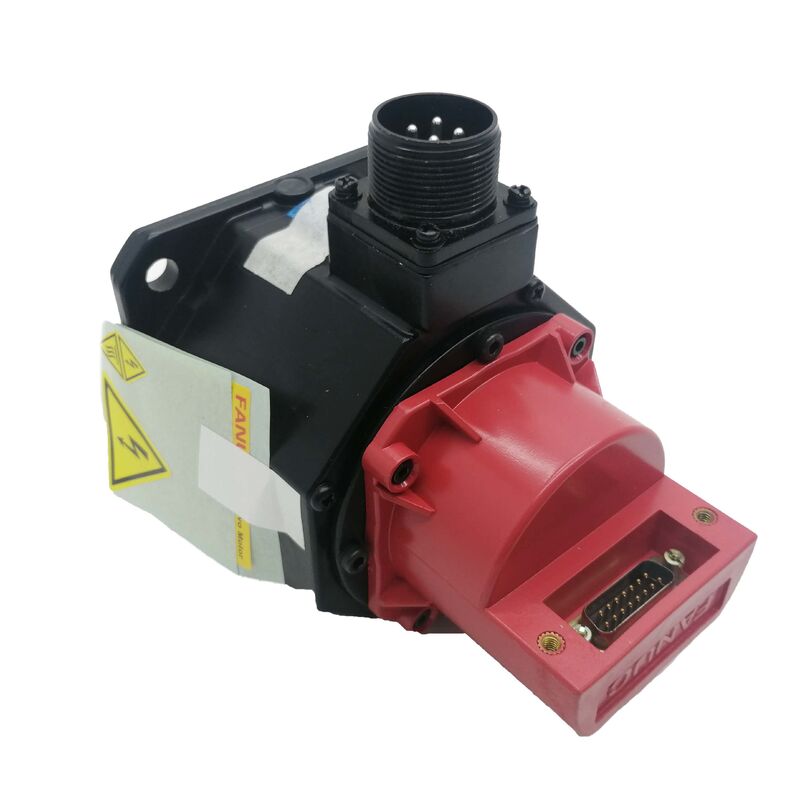

Chiếc Fanuc A06B-0033-B077 là một động cơ servo AC dòng B nhỏ gọn — mẫu B3/3000 — đại diện cho một trong những đơn vị có khả năng cao hơn trong thế hệ động cơ servo trước đây của Fanuc trước khi các dòng ALPHA và BiS tiếp quản.

Được định mức công suất đầu ra liên tục 0,5 kW, 5,3 A và 191 V, động cơ chạy ở tốc độ tối đa 3.000 vòng/phút và mang lại hiệu suất trục kín vòng lặp đáng tin cậy thông qua bộ mã hóa tăng dần I32B tích hợp.

Trục thẳng và cấu hình động cơ gọn gàng giúp việc tích hợp vào hệ thống truyền động máy công cụ CNC thời đó trở nên đơn giản, và nhiều máy đó vẫn hoạt động cho đến ngày nay.

B3/3000 đứng trên B2/3000 một bậc trong hệ thống phân cấp mô-men xoắn của dòng B.

Bước tăng nhỏ về kích thước khung động cơ này mang lại sự gia tăng mô-men xoắn đầu ra vừa phải nhưng có ý nghĩa so với B2 — đủ để tạo sự khác biệt trên các trục đẩy động cơ nhẹ hơn mức lý tưởng. Ở mức 0,5 kW, cả hai đều nằm chắc chắn trong danh mục servo nhỏ gọn, nhưng khung lớn hơn một chút của B3 có nghĩa là hiệu suất nhiệt ổn định hơn trong chu kỳ làm việc liên tục, nơi B2 sẽ nóng hơn.

Đây là một động cơ đã tạo dựng được danh tiếng của mình thông qua nhiều năm phục vụ tại nhà máy, chứ không phải thông qua các con số ấn tượng.

Đây không phải là một đơn vị công suất cao theo bất kỳ tiêu chuẩn hiện đại nào — nhưng trên các máy mà nó được thiết kế, nó đã xử lý trục được chỉ định một cách đáng tin cậy, tích lũy khoảng thời gian bảo trì dài và chứng tỏ sự dễ dàng bảo trì. Thành tích đó là lý do tại sao vẫn có một thị trường sôi động cho các đơn vị A06B-0033-B077 có thể bảo trì được.

Thông số kỹ thuật chính

Dòng B trong Lịch sử Động cơ của Fanuc

Động cơ servo AC dòng B thuộc về một chương trước trong quá trình phát triển servo của Fanuc — một thế hệ đi trước động cơ nắp đỏ ALPHA và các dòng bộ mã hóa tuyệt đối BiS sau này.

Những động cơ này được thiết kế và chế tạo khi ngành công nghiệp máy công cụ CNC đang chuyển đổi từ ổ đĩa servo DC sang công nghệ servo AC, và chúng đã cung cấp một nền tảng đáng tin cậy trong quá trình chuyển đổi đó.

Các máy mà chúng được lắp đặt hiện đã cũ, nhưng một số lượng đáng kể vẫn là tài sản năng suất trong các xưởng gia công, cơ sở bảo trì và dây chuyền sản xuất, nơi nền kinh tế của việc giữ cho một máy đã được chứng minh hoạt động vượt trội hơn chi phí thay thế.

Đối với B3/3000 nói riêng, tốc độ định mức 3.000 vòng/phút đặt nó ở giữa phạm vi dòng B — không phải là các đơn vị tốc độ cao nhỏ gọn ở đầu nhẹ, và không phải là các động cơ mô-men xoắn nặng hơn, chậm hơn ở phía trên của dòng.

Nó là một servo đa năng có khả năng cho các trục mà nó được chỉ định, và các định mức điện áp 191 V / 5,3 A của nó nằm trong phạm vi mà bộ khuếch đại servo của Fanuc thời đó được thiết kế để xử lý liên tục.

Bộ mã hóa I32B & Điều khiển vòng kín

I32B là một bộ mã hóa tăng dần được gắn ở phía sau động cơ, cung cấp tín hiệu phản hồi vị trí và vận tốc mà ổ đĩa servo cần để điều khiển trục chính xác.

Bộ mã hóa tăng dần tạo ra dữ liệu vị trí so với xung đánh dấu tham chiếu, có nghĩa là máy thiết lập vị trí trục tuyệt đối thông qua một trình tự định vị (homing) mỗi khi khởi động. Đây là quy trình tiêu chuẩn cho các nền tảng CNC mà động cơ này được ghép nối — bộ điều khiển quản lý định vị như một phần của trình tự hoạt động bình thường của nó.

Đầu ra xung của I32B đi trực tiếp vào đầu vào phản hồi của bộ khuếch đại servo, đóng các vòng điều khiển vận tốc và vị trí.

Độ phân giải của nó phù hợp với yêu cầu độ chính xác định vị của các ứng dụng máy công cụ mà B3/3000 được thiết kế. Quan trọng là, bất kỳ động cơ thay thế nào được tìm nguồn cung ứng cho ứng dụng này phải mang cùng thông số kỹ thuật bộ mã hóa I32B — lắp một động cơ có loại bộ mã hóa hoặc độ phân giải khác mà không có các thay đổi tham số bộ khuếch đại servo tương ứng sẽ tạo ra lỗi tỷ lệ vị trí và có thể kích hoạt cảnh báo lỗi bộ mã hóa trong quá trình hoạt động của trục.

Trên các đơn vị đã qua sử dụng, bộ mã hóa thường là bộ phận đáng xem xét nhất. Sự nhiễm bẩn do nước làm mát xâm nhập, ăn mòn đầu nối và mỏi do rung động tích tụ là những chế độ lỗi bộ mã hóa phổ biến nhất trên động cơ dòng B có lịch sử phục vụ lâu dài.

Một động cơ có bộ mã hóa bị lỗi thường biểu hiện dưới dạng lỗi vị trí trục hoặc tình trạng chạy không kiểm soát tại ổ đĩa — không phải lúc nào cũng rõ ràng là lỗi bộ mã hóa cho đến khi áp dụng chẩn đoán thích hợp.

Trục thẳng & Tích hợp cơ khí

Trục thẳng trơn trên A06B-0033-B077 được thiết kế để sử dụng với các khớp nối servo chính xác — loại ống lồng, hàm hoặc đĩa — truyền mô-men xoắn thông qua lực kẹp trên đường kính trục. Đây là cấu hình tiêu chuẩn cho các trục vít me được ghép nối servo trên các loại máy mà B3/3000 được lắp đặt.

Không có rãnh then, việc lắp đặt trục phụ thuộc vào mô-men xoắn kẹp khớp nối chính xác, và điều này nên được xác minh trong quá trình lắp đặt lại thay vì giả định.

Kích thước vật lý nhỏ gọn của động cơ tuân theo tiêu chuẩn dòng B cho lớp khung B3.

Các mẫu bu lông lắp, kích thước trục và vị trí đầu nối là nhất quán trong dòng, giúp đơn giản hóa việc tìm nguồn thay thế — một đơn vị tương đương được chỉ định chính xác sẽ phù hợp với giá đỡ máy hiện có mà không cần sửa đổi.

Tính sẵn có & Tìm nguồn cung ứng thực tế

A06B-0033-B077 không còn được sản xuất tích cực. Tính sẵn có phụ thuộc vào thị trường động cơ đã tân trang, các kênh hàng tồn kho mới cũ và các chương trình trao đổi do các công ty sửa chữa servo chuyên nghiệp điều hành.

Đối với các cơ sở vận hành máy phụ thuộc vào động cơ này, lựa chọn thường là giữa một đơn vị gốc đã tân trang và nâng cấp toàn bộ ổ đĩa trục — và đối với nhiều máy cũ, phân tích chi phí-lợi ích ưu tiên duy trì thông số kỹ thuật ban đầu miễn là có thể tìm được động cơ có thể bảo trì.

Khi đánh giá một chiếc A06B-0033-B077 đã tân trang, hãy yêu cầu kết quả kiểm tra được ghi lại thay vì chỉ kiểm tra bằng mắt.

Một động cơ vượt qua kiểm tra bằng mắt vẫn có thể có lớp cách điện cuộn dây bị suy giảm, tình trạng ổ trục cận biên hoặc đầu ra bộ mã hóa bị suy thoái chỉ xuất hiện dưới tải.

Các đơn vị đã tân trang từ các cơ sở sửa chữa servo uy tín sẽ được kiểm tra các thông số này trước khi bán — và đối với một động cơ có tuổi đời như vậy, việc xác minh đó là rất quan trọng.

Câu hỏi thường gặp

Q1: Bộ khuếch đại servo Fanuc và bộ điều khiển CNC nào tương thích với A06B-0033-B077?

B3/3000 được thiết kế để sử dụng với các bộ khuếch đại servo tương thích dòng B của Fanuc cùng thế hệ với động cơ. Nó tích hợp với các nền tảng điều khiển CNC cũ hơn của Fanuc hiện hành trong thời kỳ sản xuất của động cơ này.

Khi sử dụng động cơ trong kịch bản nâng cấp hoặc sửa chữa, hãy xác nhận rằng bộ khuếch đại servo hỗ trợ giao diện bộ mã hóa I32B và tham số loại động cơ khớp với thông số kỹ thuật của B3/3000. Việc trộn lẫn các thế hệ động cơ mà không xác minh khả năng tương thích của ổ đĩa là nguồn gốc phổ biến của các vấn đề vận hành.

Q2: A06B-0033-B077 còn hàng mới từ Fanuc không?

Không. Động cơ này không còn được sản xuất tích cực. Các lựa chọn tìm nguồn cung ứng là hàng gốc đã tân trang, hàng tồn kho mới cũ đã được xác minh và các chương trình trao đổi từ các công ty sửa chữa động cơ servo chuyên nghiệp.

Đối với các máy phụ thuộc vào động cơ này, việc thiết lập mối quan hệ với nhà cung cấp tân trang đáng tin cậy — hoặc giữ một bộ phận dự phòng đã được kiểm định trong kho — là phương án dự phòng thiết thực nhất chống lại thời gian ngừng hoạt động không mong muốn.

Q3: Sự khác biệt giữa B3/3000 và B2/3000 trong cùng dòng là gì?

Cả hai động cơ đều chạy ở tốc độ 3.000 vòng/phút và chia sẻ cùng bộ mã hóa I32B và cấu hình trục thẳng. B3 có khung lớn hơn một chút so với B2, mang lại sự gia tăng nhỏ về công suất mô-men xoắn liên tục và khoảng trống nhiệt được cải thiện trong quá trình làm việc liên tục.

Các định mức điện áp tương ứng khác nhau. Chúng không thể thay thế trực tiếp cho nhau — kích thước lắp đặt, kích thước trục và tham số bộ khuếch đại servo đều phải khớp với thông số kỹ thuật của động cơ đã lắp đặt.

Q4: Làm thế nào để xác định lỗi bộ mã hóa I32B trên động cơ này?

Lỗi bộ mã hóa trên B3/3000 thường biểu hiện dưới dạng lỗi vị trí trục, hành vi vận tốc thất thường hoặc cảnh báo lỗi bộ mã hóa tại bộ khuếch đại servo. Các nguyên nhân phổ biến bao gồm nhiễm bẩn nước làm mát bên trong vỏ bộ mã hóa, ăn mòn chân đầu nối và suy giảm tín hiệu do rung động tích tụ.

Việc xác nhận lỗi bộ mã hóa cụ thể đòi hỏi phải kiểm tra đầu ra tín hiệu bộ mã hóa bằng máy hiện sóng hoặc bộ kiểm tra servo — tín hiệu vuông góc sạch với số lượng xung chính xác sẽ loại trừ bộ mã hóa là nguồn gốc lỗi.

Q5: Tôi nên kiểm tra những gì trên một chiếc A06B-0033-B077 đã qua sử dụng trước khi lắp đặt?

Kiểm tra điện trở cuộn dây ba pha để cân bằng giữa các pha và đo điện trở cách điện từ cuộn dây đến đất — cả hai đều cho biết tình trạng cuộn dây. Xoay trục bằng tay để cảm nhận độ nhám hoặc lực cản của ổ trục.

Kiểm tra đầu nối bộ mã hóa xem có bị ăn mòn không và khu vực thoát cáp xem có bị hư hỏng hoặc cọ xát không. Xác minh trục thẳng, không có độ đảo nhìn thấy được hoặc hư hỏng tại khu vực tiếp xúc khớp nối. Đối với bất kỳ đơn vị nào có lịch sử phục vụ không xác định, việc kiểm tra toàn diện trên bàn thử nghiệm bao gồm chạy không tải và xác minh tín hiệu bộ mã hóa là tiêu chuẩn tối thiểu trước khi đưa trở lại hoạt động sản xuất.
