Động cơ Servo công nghiệp
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-0075-B203 |
Số phần:A06B-0075-B203
Series:Động cơ hỗ trợ biến động Beta iS (BiS)
Mô hình:BiS 8 / 3000
Điều kiện:Mới / Sửa chữa / Có thể đổi

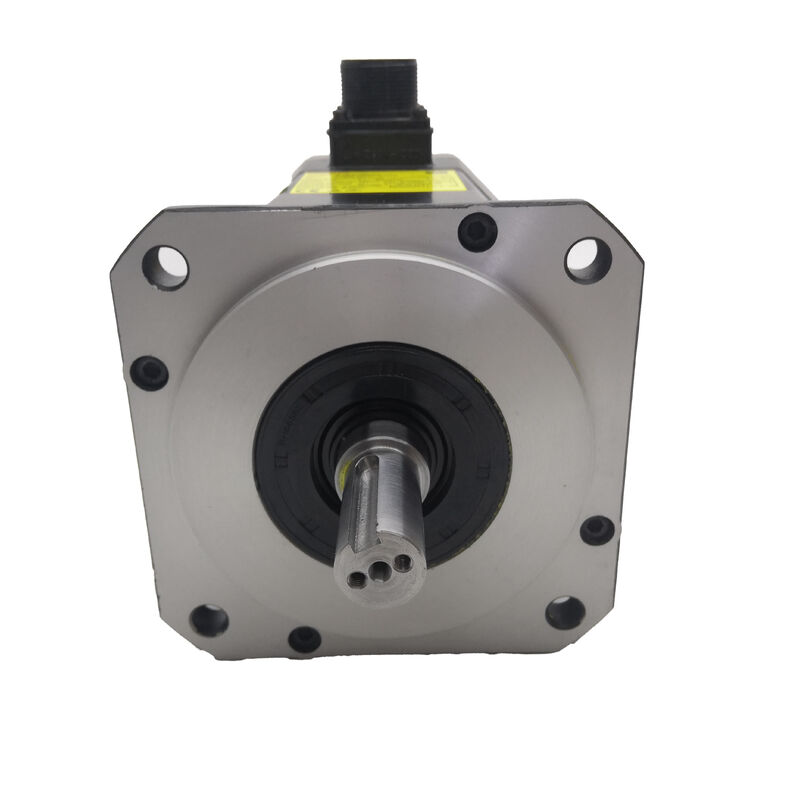

CácFanuc A06B-0075-B203là một bộ máy servo AC nhỏ gọn, tốc độ cao từ dòng Beta iS của Fanuc, BiS 8/3000, một động cơ khung nhẹ được xây dựng cho các ứng dụng trục CNC, nơi định vị chính xác, phản ứng động nhanh,và một dấu chân vật lý nhỏ tất cả các vấn đề.
Sản xuất 1,2 kW liên tục với mô-men xoắn 7 Nm và tốc độ tối đa 3.000 vòng/phút, đây là một động cơ được hiệu chỉnh cho đầu nhẹ hơn của quang phổ động cơ trục ∼ trục phụ,Động cơ định vị trục con, và loại chức năng CNC phụ trợ nơi một servo nhỏ gọn, tích hợp tốt thực hiện công việc của nó một cách yên tĩnh và đáng tin cậy trong một cuộc sống dịch vụ dài.
Gia đình BiS là câu trả lời thực tế của Fanuc cho một câu hỏi thực sự của ngành công nghiệp: làm thế nào bạn cung cấp cho các nhà sản xuất máy công cụ một hiện đại,Động cơ servo tích hợp kỹ thuật số hoạt động nhất quán mà không có chi phí chung của loạt Alpha iS cho mọi trục trên máy?
Đối với trục tải trọng nhẹ hơn, nơi mà mô-men xoắn và phạm vi tốc độ của BiS 8/3000 phù hợp, câu trả lời là đơn giản.Trung tâm gia công dọc nhỏ, và máy sản xuất đa trục, nơi các yêu cầu về động cơ được xác định rõ và không gian lắp đặt có sẵn bị hạn chế.
| Parameter | Giá trị |
|---|---|
| Năng lượng đầu ra | 1.2 kW (tiếp tục) |
| Động lực dừng | 7 Nm |
| Điện áp định số | 153 V |
| Lưu lượng điện | 4.9 A |
| Nhập nguồn cung | 200 ∼ 230 VAC, 50/60 Hz |
| Tần số định số | 133 Hz |
| Tốc độ tối đa | 3,000 rpm |
| Các giai đoạn | 3 giai đoạn |
| Dòng | Beta iS (BiS) |
| Mô hình | BiS 8 / 3000 |
Số 8 trong tên gọi mô hình BiS 8/3000 đặt động cơ này ở cuối nhẹ hơn của phạm vi mô-men xoắn Beta iS. Đó không phải là một giới hạn ≈ đó là một thông số kỹ thuật.Một động cơ phù hợp với tải trọng của nó chạy hiệu quả hơn, tạo ra ít nhiệt hơn và tồn tại lâu hơn so với một đơn vị quá lớn hoạt động dưới công suất định số của nó.
Các mô-men xoắn 7 Nm và 1.2 kW sản xuất liên tục là kích thước phù hợp cho đường trục cuộn và tải độ quán tính điển hình của các cấu hình trục CNC nhỏ gọn, và 3,000 rpm tốc độ tối đa cho nó sự linh hoạt thực sự trên cả vị trí và cắt yêu cầu feedrate.
Ở tần số định số 133 Hz, hệ thống truyền động tạo ra các điều kiện điện mà động cơ cần để đạt được mức trần 3.000 vòng / phút với việc cung cấp mô-men xoắn sạch.
Tần số này được sản xuất bên trong bởi bộ khuếch đại servo từ đầu vào nguồn cung cấp 200VAC 230VAC kết nối mạng là điện áp công nghiệp tiêu chuẩn,và ổ đĩa xử lý chuyển đổi tần số trong suốt.
Các dòng điện 4,9 A là khiêm tốn so với các kích thước khung BiS lớn hơn,có nghĩa là các yêu cầu hiện tại của mô-đun khuếch đại là tương ứng ánh sáng một điểm thực tế khi không gian tủ truyền động hoặc cơ sở hạ tầng điện là một cân nhắc.
A06B-0075-B203 xuất hiện thường xuyên nhất trên các ổ trục nhẹ hơn của máy quay CNC nhỏ, trung tâm gia công dọc nhỏ gọn, máy khoan phối hợp,và thiết bị EDM dây mà tải trọng trục là nhất quán và nằm trong phạm vi liên tục của động cơ.
Nó cũng xuất hiện trên trục phụ trợ của máy móc lớn hơnhoặc vị trí đuôi nơi nhu cầu cơ học là nhẹ nhưng điều khiển servo chính xác vẫn cần thiết.
Với sự tương thích rộng rãi của loạt BiS với phạm vi khuếch đại servo kỹ thuật số của Fanuc và nhiều thế hệ điều khiển CNC,động cơ này cũng hiển thị trong các dự án nâng cấp nơi một ổ axis cũ cần phải được đưa đến phản hồi hiện tại và tiêu chuẩn ổ đĩa mà không có một thay thế kiểm soát đầy đủ.
BiS 8/3000 là một lựa chọn thực tế trong các kịch bản khi tải trọng trục nằm trong phạm vi.
A06B-0075-B203 tương thích với các mô-đun khuếch đại servo kỹ thuật số Fanuc Beta và tích hợp với một loạt các nền tảng điều khiển CNC Fanuc bao gồm các dòng 0i-Mate, 0i, 16i, 18i,và 21i.
Bộ khuếch đại servo phải được tham số hóa với mã loại động cơ chính xác cho BiS 8/3000 trước khi trục chạy dưới tải.cài đặt không chính xác tạo ra hành vi vòng lặp tốc độ dao động từ hiệu suất giảm nhẹ đến bất ổn hoàn toàn, tùy thuộc vào mức độ xa của tham số từ thông số kỹ thuật động cơ thực tế.
Đối với các máy đã được nâng cấp điều khiển hoặc ổ đĩa kể từ khi chế tạo ban đầu, hãy xác minh rằng bộ khuếch đại servo hiện có hỗ trợ giao diện mã hóa loạt BiS.Các thế hệ ổ đĩa tương tự trước đây có thể không tương thích trực tiếp và có thể yêu cầu thay đổi giao diện cùng với động cơ.
Chuyển tiếp B203 cho thấy biến thể này sử dụng bộ mã hóa Fanuc BiA 128 series một bộ mã hóa có khả năng tuyệt đối hàng loạt hỗ trợ phản hồi vị trí độ phân giải cao.
Tùy thuộc vào cấu hình ổ đĩa và điều khiển cụ thể mà nó được ghép nối, bộ mã hóa này hỗ trợ cả chế độ phản hồi tuyệt đối và gia tăng,cho động cơ này sự linh hoạt trên một loạt các thế hệ điều khiển Fanuc với xử lý phản hồi khác nhau.
Như với tất cả các bộ phận thay thế động cơ servo, thông số kỹ thuật mã hóa trên bộ phận thay thế phải phù hợp với bản gốc.Lắp đặt một động cơ với một loại mã hóa khác nhau, ngay cả trong cùng một lớp khung BiS, có thể ảnh hưởng đến hành vi giữ vị trí tuyệt đối., trình tự định hướng, và trong một số trường hợp khả năng của ổ đĩa để nhận ra động cơ chính xác khi khởi động.
A06B-0075-B203 đang được giao dịch tích cực trên thị trường động cơ servo được tân trang và dư thừa.kiểm tra đầu nối bộ mã hóa một cách cẩn thận. Đây là điểm thất bại phổ biến nhất trên các động cơ loạt BiS với lịch sử dịch vụ kéo dài., và ăn mòn chân kết nối hoặc hư hỏng cáp ở lối ra dễ dàng bỏ qua trực quan nhưng sẽ gây ra các lỗi vị trí gián đoạn khó chẩn đoán trên máy.
Đo sức đề kháng cuộn ba giai đoạn để cân bằng, kiểm tra sức đề kháng cách nhiệt với đất, và xoay trục bằng tay để xác nhận tình trạng mang.đơn vị sử dụng nhẹ từ một nguồn có uy tín nên kiểm tra tốt qua tất cả các kiểm tra này và chạy trơn tru trên một thử nghiệm trên băng ghế trước khi lắp đặt.
Q1: Servo drive và điều khiển CNC nào làm việc với A06B-0075-B203?
Động cơ này được thiết kế để sử dụng với các mô-đun khuếch đại servo kỹ thuật số Fanuc Beta. Nó tương thích với các nền tảng điều khiển CNC Fanuc bao gồm các gia đình 0i-Mate, 0i, 16i, 18i và 21i.Trước khi đưa vào sử dụng, tham số loại động cơ tăng cường servo phải được thiết lập để phù hợp với thông số kỹ thuật BiS 8/3000.
Mã loại động cơ không chính xác là một trong những nguồn bất ổn trục phổ biến nhất sau khi thay thế động cơ và luôn luôn nên được kiểm tra trước khi chuyển trục đầu tiên.
Q2: Số mô-men xoắn 7 Nm có ý nghĩa gì đối với lựa chọn trục?
Vòng xoắn đứng là mômen xoắn tối đa của động cơ ở tốc độ bằng không, lực đỉnh có sẵn cho gia tốc trục từ trạng thái nghỉ ngơi và để giữ vị trí chống lại tải áp dụng.Nó khác với mô-men xoắn định số liên tục, phản ánh giới hạn nhiệt cho hoạt động bền vững.
Khi chọn động cơ cho trục, mô-men xoắn ngưng là con số xác định liệu động cơ có thể tăng tốc độ quán tính cơ học kết hợp của trục trong thời gian chu kỳ yêu cầu hay không.Đối với trục mà BiS 8/3000 là một sự khớp chính xác, 7 Nm là đủ; đối với tải trọng nặng hơn, một khung lớn hơn BiS hoặc Alpha iS động cơ nên được đánh giá.
Q3: 1,2 kW đủ cho trục gia công CNC chính?
Nó phụ thuộc vào máy và trục. Trên máy quay CNC nhỏ gọn và trung tâm gia công dọc nhỏ, nơi khối lượng di chuyển nhẹ và lực cắt vừa phải, 1.2 kW hoàn toàn phù hợp với động cơ trục X và Z chính.
Trên các máy lớn hơn với những chiếc yên nặng hơn, bàn làm việc hoặc yêu cầu cắt mạnh mẽ hơn, một động cơ công suất cao hơn sẽ là thông số kỹ thuật chính xác.Phù hợp động cơ với tải trọng trục thực tế không chỉ đơn giản là sử dụng động cơ lớn nhất có sẵn là cách tiếp cận kỹ thuật chính xác.
Q4: Sự khác biệt giữa A06B-0075-B203 và các biến thể khác trong loạt A06B-0075 là gì?
Gia đình A06B-0075 chia sẻ cùng khung động cơ BiS 8 và thông số kỹ thuật cơ sở trên tất cả các biến thể.cấu hình phanh, hoặc thông số kỹ thuật trục.
Phiên bản B203 sử dụng một loại mã hóa cụ thể và không có phanh tích hợp. Trước khi chéo tham chiếu với một hậu tố khác, xác nhận loại mã hóa, cấu hình trục,và tình trạng phanh tất cả phù hợp với các yêu cầu của máy ️ sự khác biệt chức năng giữa các biến thể hậu tố có thể gây ra các vấn đề tương thích nếu thay thế mà không xác minh.
Q5: Các bước kiểm tra nào quan trọng nhất đối với A06B-0075-B203 đã sử dụng?
ưu tiên các kết nối bộ mã hóa và đầu ra cáp ô nhiễm hoặc ăn mòn ở đây là nguyên nhân phổ biến nhất của lỗi phản hồi vị trí trên sử dụng BiS series động cơ.đo độ kháng cuộn ba giai đoạn để cân bằng trên tất cả các giai đoạn và kiểm tra độ kháng cách nhiệt với đất (một động cơ khỏe mạnh đọc cao hơn 1 MΩ).
Chuyển vòng trục bằng tay để đánh giá tình trạng vòng bi √ độ thô hoặc kéo chỉ ra sự mòn của vòng bi. Đối với bất kỳ đơn vị nào có lịch sử dịch vụ không rõ,một thử nghiệm trên băng ghế đầy đủ bao gồm xác minh tín hiệu mã hóa và chạy không tải đến 3,000 RPM là tiêu chuẩn đúng trước khi lắp đặt lại trong một máy sản xuất.
