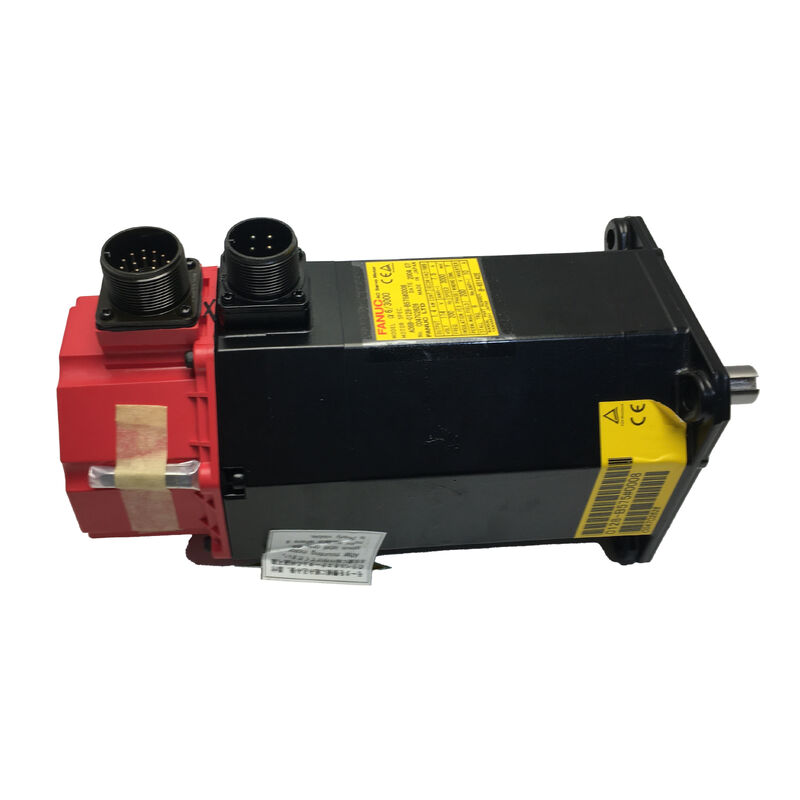

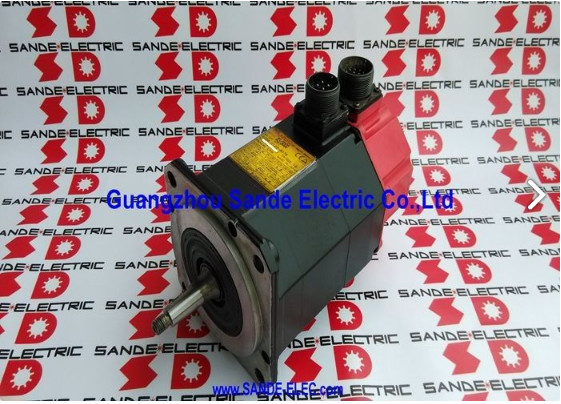

A06B-0121-B077 Động cơ servo Fanuc AC A06B0121B077 AO6B-OI2I-BO77

Fanuc A06B-0121-B077

Số phần:A06B-0121-B077

Mô hình:AC3 / 2000

Mã hóa:I64 Pulse Coder

Chân:Chân thắt

Tình trạng:Ngừng sản xuất bởi nhà sản xuất

Điều kiện:Được cải tạo / Giao dịch / Thặng dư

Tổng quan

CácFanuc A06B-0121-B077là một động cơ AC servo từ thế hệ AC servo trước đây của Fanuc model AC3/2000 chạy đến 2,000 rpm với bộ mã hóa xung I64 cho phản hồi vòng kín và đầu ra trục thu nhỏ cho nối cơ học chính xác.

This motor predates the ALPHA and BETA series families that followed it and belongs to the period when Fanuc was establishing the AC servo architecture that would go on to define CNC machine tool drives for decades.

Fanuc từ đó đã ngừng sản xuất mô hình này, nhưng điều đó không cho phép nghỉ hưu các máy được xây dựng.

Thiết bị CNC được xây dựng xung quanh AC3/2000 vẫn có hiệu quả trong các cửa hàng và cơ sở nơi kinh tế của việc duy trì một máy đã được chứng minh vượt quá chi phí và sự gián đoạn của một công cụ hoàn toàn.Đối với các hoạt động đó, một nguồn đáng tin cậy của các đơn vị A06B-0121-B077 có thể sử dụng không phải là một tiện lợi, nó là một nhu cầu bảo trì.

Cánh nón và bộ mã hóa xung I64 là hai tính năng làm cho đây là một mặt hàng cụ thể hơn là thay thế.

Cả hai xác định giao diện cơ khí và điện mà động cơ tạo ra với máy, và cả hai phải phù hợp chính xác khi mua thay thế.Hiểu những gì mỗi hoạt động và tại sao nó quan trọng là điểm khởi đầu thực tế cho bất cứ ai làm việc với động cơ này trong lĩnh vực.

Các thông số kỹ thuật chính

AC3/2000 trong lịch sử Fanuc Servo

The AC3 designation placed this motor in a specific torque class within Fanuc's early AC servo motor range — one step above the AC2 and below the heavier AC6 and AC12 families that handled the more demanding axis drives of the era.

Với tốc độ tối đa 2.000 vòng/phút, the AC3/2000 was applied to axes where moderate speed and controlled torque output were the priorities — the kind of steady feedrate performance and repeatable positioning that production CNC work demands.

Các động cơ này được ghép nối với các hệ thống truyền động AC servo của Fanuc cùng thế hệ và tích hợp với các nền tảng điều khiển CNC Fanuc hiện có trong thời gian sản xuất.Theo tiêu chuẩn của những gì đã đến sau, các thiết bị điện tử đã cũ hơn nhưng cấu trúc động cơ cơ bản là bền, và các đơn vị đã được bảo trì và lưu trữ đúng vẫn hoạt động đáng tin cậy trong các ứng dụng ban đầu của họ.

AC3/2000 được trang bị cho một loạt các máy công cụ CNC nhỏ và trung bình trên nhiều thương hiệu OEM tiêu chuẩn hóa trên các hệ thống Fanuc trong giai đoạn này.

Cơ sở lắp đặt đủ rộng để các chế độ thất bại của động cơ, yêu cầu dịch vụ và đặc điểm hiệu suất được hiểu rõ trong cộng đồng sửa chữa servo chuyên gia.

Cánh trục thắt ️ Khớp nối chính xác theo thiết kế

Cánh nón trên A06B-0121-B077 là một hồ sơ hình nón được chế biến tạo ra một sự can thiệp tự tập trung phù hợp với thành phần động cơ kết hợphoặc yếu tố truyền động trực tiếp được khoan đến coni phù hợp.

Thiết kế này tạo ra một kết nối cơ học đồng tâm, không phản ứng ngược mà không dựa vào các đường khóa hoặc kẹp trục một mình,và nó cho phép bộ phận được điều khiển được tháo ra và lắp đặt lại với sự tham gia lặp đi lặp lại mỗi lần, miễn là quy trình tháo bỏ chính xác được thực hiện.

Trên một máy được thiết kế xung quanh một động cơ trục thuần, các thành phần được thúc đẩy ‡ ròng xoắn, trục, bất cứ thứ gì động cơ kết nối ‡ được khoan để phù hợp với hình học thuần cụ thể này.Thay thế bằng một động cơ trục thẳng đòi hỏi phải thay đổi các thành phần cũng, biến những gì nên là một thay thế động cơ thành một công việc cơ khí lớn hơn đáng kể.

Đây là lý do tại sao xác minh loại trục trước khi đặt hàng thay thế không phải là tùy chọn: đến chỗ với cấu hình trục sai làm chậm sửa chữa và thêm chi phí có thể tránh được.

Khi kiểm tra hoặc tháo bộ phận truyền động từ trục thu nhỏ,conic phải được phá vỡ một cách chính xác bằng cách sử dụng một phương pháp kéo hoặc phá vỡ conic phù hợp thay vì đẩy thành phần ra khỏi với các công cụ va chạm.

Việc loại bỏ không chính xác sẽ làm giảm bề mặt thuần, làm suy giảm độ phù hợp nhiễu khi lắp đặt lại và có thể tạo ra dòng chảy gây ra rung động hoặc sai vị trí trong quá trình vận hành.

I64 Pulse Coder

I64 là một bộ mã hóa xung thuật ngữ của Fanuc cho bộ mã hóa gia tăng được tích hợp vào phía sau của lắp ráp động cơ cung cấp tín hiệu phản hồi vị trí và vận tốc cho ổ AC servo.

Nó tạo ra xung vị trí tham chiếu đến một kênh đánh dấu, với trình tự định vị của máy thiết lập tham chiếu trục tuyệt đối tại mỗi lần khởi động.Đây là kiến trúc phản hồi tiêu chuẩn cho các nền tảng CNC động cơ này được ghép nối với.

"64" trong chỉ định I64 đề cập đến đặc điểm đếm xung của bộ mã hóa, xác định độ phân giải phản hồi vị trí có sẵn cho ổ servo.

This resolution must be matched between the motor and the drive system — fitting a motor with a different pulse coder specification without updating the servo drive parameters will produce position scaling errors and may generate encoder fault alarms that prevent the axis from operating.

Tình trạng bộ mã hóa xung là một trong những điều đầu tiên để đánh giá trên bất kỳ động cơ AC3/2000 sử dụng.vỏ bộ mã hóa xung và đầu nối của nó là điểm thất bại phổ biến.

Các đầu nối bị hỏng, chân bị ăn mòn, and contamination inside the pulse coder housing all produce intermittent or degraded feedback signals that present as axis position errors or runaway conditions at the drive — often misdiagnosed as drive faults before the pulse coder is identified as the source.

Tình trạng ngừng hoạt động và ý nghĩa của nó đối với người dùng

Fanuc đã ngừng sản xuất A06B-0121-B077 khi dòng sản phẩm phát triển và các thế hệ động cơ mới hơn thay thế nó.và kho dự trữ nhà máy mới không có sẵn thông qua các kênh tiêu chuẩn.

Đối với các cơ sở vận hành máy tính phụ thuộc vào nó, các tùy chọn là bản gốc được tân trang từ các công ty sản xuất động cơ servo chuyên nghiệp, các đơn vị cổ phiếu mới đã được xác minh nếu có sẵn,và trao đổi các chương trình trả lại một giống như-đối với giống như đơn vị được cải tạo để đổi lấy lõi thất bại.

Việc cải tạo được thực hiện tốt trên động cơ AC3/2000 bao gồm kiểm tra và kiểm tra cuộn dây, thay thế vòng bi, đánh giá bộ mã hóa xung và nếu cần thiết thay thế hoặc sửa chữa, kiểm tra trục nón,và một thử nghiệm chạy đầy đủ trước khi đơn vị được đưa trở lại kho.

Đây là tiêu chuẩn quan trọng - một động cơ chỉ vượt qua kiểm tra trực quan không giống như một động cơ đã được thử nghiệm dưới tải và xác minh trên tất cả các thông số chính của nó.

Đối với các cơ sở hoạt động cao, giữ một bộ phận dự phòng A06B-0121-B077 được kiểm tra trên kệ là một biện pháp giảm thiểu rủi ro đơn giản.

Đối với một động cơ đã ngừng sản xuất, thị trường dao động và sự sẵn có không được đảm bảo.Tìm ra rằng các đơn vị có thể phục vụ là khan hiếm vào thời điểm máy của bạn xuống là thời điểm tồi tệ nhất để khám phá ra thực tế đó.

Câu hỏi thường gặp

Q1: A06B-0121-B077 đã ngừng sản xuất? Các đơn vị được tân trang có đáng tin cậy cho việc sử dụng sản xuất không?

Vâng, miễn là chúng đến từ một cơ sở sửa chữa servo có uy tín thực hiện kiểm tra tài liệu thay vì chỉ kiểm tra trực quan.

Một AC3/2000 được cải tạo đúng cách sẽ được thay thế vòng bi, cuộn dây được kiểm tra cân bằng kháng và tính toàn vẹn cách nhiệt, bộ mã hóa xung được đánh giá,và hoàn thành chạy đầy đủ không tải trước khi bánChất lượng cải tạo khác nhau đáng kể giữa các nhà cung cấp yêu cầu tài liệu thử nghiệm trước khi cam kết với một đơn vị cho một trục quan trọng sản xuất.

Q2: Có thể nâng cấp A06B-0121-B077 lên một động cơ Fanuc ALPHA hoặc BETA mới hơn không?

Về nguyên tắc, nâng cấp thế hệ là có thể, nhưng nó không phải là một sự thay đổi đơn giản.và giao diện phản hồi tất cả khác nhau giữa thế hệ AC3 và sau đó ALPHA hoặc BETA series động cơ.

Một nâng cấp ổ servo thường được yêu cầu cùng với thay đổi động cơ, và điều khiển CNC phải hỗ trợ loại động cơ và bộ mã hóa mới.điều này có thể có ý nghĩa cho một thay thế động cơ đơn giản, một đơn vị AC3/2000 tương tự mang lại ít rủi ro và gián đoạn hơn nhiều.

Q3: Điều gì sẽ xảy ra nếu bộ mã hóa xung I64 bị hư hỏng?

Không cho hoạt động servo vòng kín. Bộ mã hóa xung là nguồn phản hồi vị trí và tốc độ mà ổ servo cần để đóng vòng điều khiển.Một bộ mã hóa xung thất bại hoặc suy giảm tạo ra lỗi vị trí, trục trượt, hoặc báo động lỗi mã hóa ngăn chặn hoạt động bình thường.

In some cases the pulse coder can be replaced as a separate assembly by a specialist servo repair facility — whether this is viable depends on the extent of damage and the condition of the motor's encoder mounting interface.

Q4: Làm thế nào quan trọng là chính xác loại bỏ trục coni khi phục vụ động cơ này?

Chân coni dựa vào sự can thiệp chính xác giữa coni động cơ và bộ phận truyền động.Nếu pulley hoặc trục nối được ép ra bằng công cụ va chạm thay vì loại bỏ bằng một máy kéo cắt cong thích hợp, bề mặt thu nhỏ được ghi điểm.

Một conic điểm tạo ra một sự can thiệp không hoàn hảo phù hợp khi lắp đặt lại, dẫn đến dòng chảy trục và dòng chảy tại trục ổ đĩa biểu hiện như rung, sai vị trí,và mòn vòng bi tăng tốcPhương pháp loại bỏ chính xác không phải là tùy chọn trên động cơ trục thu nhỏ.

Q5: Các chế độ thất bại phổ biến nhất trên AC3/2000 ở độ tuổi này là gì?

Mất kết nối là phát hiện phổ biến nhất trên động cơ có lịch sử sử dụng lâu các triệu chứng là độ thô của trục, tiếng ồn có thể nghe thấy trong quá trình vận hành và cuối cùng là rung động ảnh hưởng đến độ chính xác trục.

Sự cố mã hóa xung do ô nhiễm chất làm mát hoặc suy thoái kết nối là vấn đề phổ biến thứ hai, thường xuất hiện dưới dạng lỗi phản hồi vị trí hoặc báo động trục.Sự suy thoái cách nhiệt cuộn từ quá tải kéo dài hoặc nước làm mát xâm nhập ít phổ biến hơn nhưng nghiêm trọng hơnTất cả ba đều có thể xác định thông qua kiểm tra băng ghế thích hợp trước khi lắp đặt lại.
