A06B-0123-B077 Động cơ servo Fanuc AC A06B0123B077 AO6B-OI23-BO77

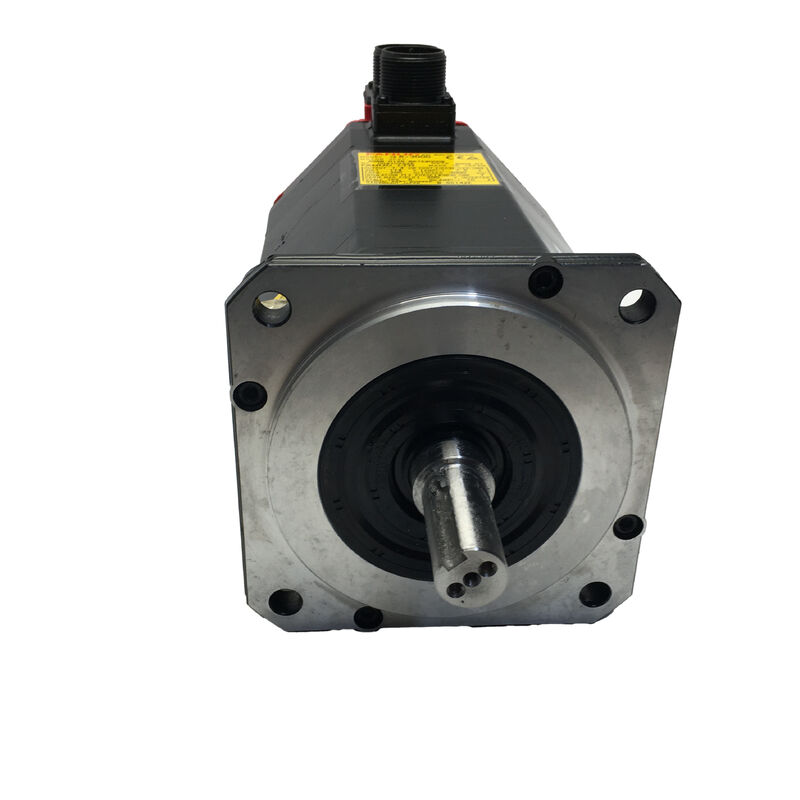

Fanuc A06B-0123-B077 | Động cơ Servo AC dòng ALPHA a3/3000 — 0.9kW, Trục côn, Bộ mã hóa aI64K, IP65

Mã sản phẩm: A06B-0123-B077

Dòng: Động cơ Servo AC ALPHA

Model: a3 / 3000

Cấu hình: Trục côn có rãnh then, Bộ mã hóa tăng dần aI64K, Không có phanh, IP65

Tình trạng: Mới / Đã tân trang / Có sẵn để đổi

Tổng quan

Động cơ Fanuc A06B-0123-B077 là một động cơ servo AC nhỏ gọn, tốc độ cao thuộc dòng ALPHA, thuộc họ a3/3000 — thế hệ nắp đỏ đã phục vụ ngành công nghiệp máy công cụ CNC với sự ổn định và độ bền trong suốt vòng đời sản xuất của nó. Với công suất liên tục 0.9 kW, mô-men xoắn dừng 3 Nm và tốc độ tối đa 3.000 RPM, đây là một trong những động cơ có khung nhẹ hơn trong phân khúc tầm trung của ALPHA nhưng lại là một trong những động cơ nhanh hơn ở mức mô-men xoắn của nó.

Tần số định mức 200Hz ở điện áp ba pha 127V và dòng điện tiêu thụ 4.6A đặt nó vào phạm vi ứng dụng của các ổ đĩa định vị chu kỳ cao, nhỏ gọn trên các máy công cụ CNC cỡ nhỏ đến trung bình.

Trục côn có rãnh then và bộ mã hóa tăng dần aI64K là những đặc điểm cơ khí và điện của biến thể này — một động cơ được cấu hình cho kết nối ghép nối chính xác, có thể lặp lại và phản hồi tăng dần đáng tin cậy mà độ chính xác trục CNC phụ thuộc vào.

Gắn mặt bích và được niêm phong IP65, A06B-0123-B077 dễ dàng lắp đặt, đủ nhỏ gọn để vừa với các vị trí ổ đĩa máy chật hẹp và được chế tạo để tồn tại trong môi trường hoạt động của sàn gia công sản xuất.

Động cơ này vẫn có sẵn trên thị trường đồ tân trang và đã qua sử dụng, với cộng đồng sửa chữa đã được thiết lập tốt quen thuộc với dòng động cơ a3/3000 và các yêu cầu dịch vụ của nó.

Thông số kỹ thuật chính

3.000 RPM ở mức Mô-men xoắn a3 — Logic Ứng dụng

Dòng a3/3000 chiếm một vị trí cụ thể và được xác định rõ ràng trong dòng động cơ ALPHA.

Lớp mô-men xoắn dừng 3 Nm làm cho đây trở thành một trong những động cơ có mô-men xoắn nhẹ hơn trong thế hệ nắp đỏ — nhẹ hơn các dòng a6, aC6, aC12 và aC22 xử lý tải trục nặng dần. Điều mà a3/3000 mang lại cho lớp mô-men xoắn khiêm tốn này là giới hạn 3.000 RPM, điều này ở kích thước khung và mức công suất này mở ra một phạm vi ứng dụng hữu ích, nơi tốc độ và độ chính xác quan trọng hơn công suất duy trì.

Trên các máy công cụ CNC cỡ nhỏ đến trung bình mà động cơ này được trang bị, a3/3000 thường xử lý các trục phụ, chỉ số băng đạn dao, định vị bàn quay và các cơ cấu cấp liệu nhỏ gọn, nơi tải cơ khí nhẹ nhưng tốc độ chu kỳ chuyển động cao và độ chính xác định vị phải nhất quán.

Tần số hoạt động 200Hz — so với 133Hz đối với các biến thể 2.000 RPM trong cùng lớp mô-men xoắn — phản ánh thiết kế tốc độ cao hơn và các điều kiện hoạt động bộ khuếch đại khác nhau mà 3.000 RPM yêu cầu.

Công suất định mức liên tục 0.9 kW là kết quả của việc cung cấp 3 Nm ở 3.000 RPM — vật lý của sự kết hợp đó tạo ra công suất đầu ra cụ thể xác định yêu cầu nguồn cung cấp dòng điện của bộ khuếch đại servo và quản lý nhiệt của hệ thống ổ đĩa trục.

Ở dòng điện định mức 4.6A, mô-đun bộ khuếch đại xử lý trục này thuộc lớp dòng điện nhẹ hơn, điều này cũng ảnh hưởng đến việc định cỡ tủ ổ đĩa và dây điện cho các máy đa trục có nhiều trục a3/3000.

Trục côn có rãnh then — Độ chính xác và Khớp nối chắc chắn

Trục côn trên A06B-0123-B077 được gia công theo cấu hình hình nón chính xác với một rãnh then.

Góc côn tạo ra một khớp nối tự định tâm khi trục trung tâm hoặc bộ phận được dẫn động được kéo vào trục — trục trung tâm được đặt đồng tâm mà không cần căn chỉnh thử và sai mà các kết nối trục thẳng chỉ có kẹp đôi khi yêu cầu.

Rãnh then cắt xuyên qua hình nón này và tạo ra một khóa quay chắc chắn: ngay cả dưới các lực đảo chiều gia tốc-giảm tốc lặp đi lặp lại của chu kỳ định vị CNC, trục trung tâm cũng không thể trượt quay trên trục.

Đối với động cơ 3 Nm, sự kết hợp giữa khớp côn và rãnh then là quá mức cần thiết về mặt cơ khí cho tải mô-men xoắn đơn thuần — một khớp nối servo chất lượng trên trục thẳng có thể xử lý 3 Nm mà không gặp rủi ro.

Trục côn có mặt vì các máy mà động cơ này phục vụ yêu cầu khả năng lặp lại vị trí, điều này phụ thuộc vào việc trục trung tâm được đặt vào đúng vị trí mỗi khi nó được lắp ráp, và vì rãnh then đảm bảo trục trung tâm không bị dịch chuyển theo hướng quay ngay cả sau nhiều năm hoạt động đảo chiều.

Hậu quả khi thay thế không thay đổi so với bất kỳ động cơ trục côn nào khác trong dòng ALPHA: bộ phận được dẫn động phải được tháo ra bằng dụng cụ kéo phá côn phù hợp, không được tháo bằng dụng cụ va đập.

Làm trầy xước bề mặt côn trong quá trình tháo dỡ làm suy giảm khớp nối và tạo ra độ đảo trục ảnh hưởng đến độ chính xác định vị sau khi lắp lại.

Tài liệu tân trang của General Servo xác nhận trục côn được kiểm tra và khớp với thông số kỹ thuật của Fanuc trong quá trình phục hồi của họ — đây là một trong những hạng mục mà các quyết định bảo trì tại hiện trường có ảnh hưởng lâu dài nhất.

Bộ mã hóa aI64K — Phản hồi tăng dần 64.000 xung/vòng

aI64K là bộ mã hóa tăng dần 64.000 xung mỗi vòng của Fanuc — thiết bị phản hồi tiêu chuẩn cho động cơ servo dòng ALPHA.

Ở tốc độ 3.000 RPM, bộ mã hóa tạo ra 3,2 triệu xung mỗi giây, cung cấp cho các vòng lặp điều khiển của bộ khuếch đại servo ALPHA độ phân giải cần thiết để quản lý vận tốc và vị trí ở dải tốc độ đầy đủ của động cơ mà không bị gợn sóng vận tốc mà bộ mã hóa có độ phân giải thấp hơn có thể gây ra.

Hoạt động tăng dần yêu cầu một trình tự định vị ban đầu (homing) tại mỗi lần khởi động máy để thiết lập vị trí trục tuyệt đối.

CNC điều khiển trục đến vị trí tham chiếu của nó, đọc xung đánh dấu của bộ mã hóa và đặt bộ đếm vị trí từ tham chiếu đó. Đối với các chức năng trục phụ và phụ trợ mà a3/3000 thường phục vụ, định vị ban đầu là một bước quy trình ngắn gọn khi khởi động máy — thường nhanh hơn trên các trục chính lớn vì khoảng cách di chuyển đến tham chiếu thường ngắn.

Trên các động cơ đã qua sử dụng, tính toàn vẹn của đầu nối bộ mã hóa là mối quan tâm chính trước khi lắp đặt.

Đầu nối aI64K nằm ở phía sau động cơ và tiếp xúc với môi trường hoạt động.

Ăn mòn chân cắm do độ ẩm, hư hỏng do xử lý cáp trong quá trình bảo trì trước đó và bụi bẩn xâm nhập là những chế độ lỗi phổ biến nhất ở phía bộ mã hóa trên thế hệ động cơ này — và chúng gây ra lỗi vị trí hoặc mã lỗi bộ mã hóa tại bộ khuếch đại servo, có thể bị đọc nhầm là lỗi ổ đĩa trước khi bộ mã hóa được xác nhận là nguồn gốc.

Niêm phong IP65 và Phù hợp với Môi trường

A06B-0123-B077 tiêu chuẩn có niêm phong IP65 — hoàn toàn chống bụi và chống tia nước phun có hướng từ bất kỳ góc nào. Ở các vị trí trục phụ và phụ trợ điển hình cho lớp động cơ này, IP65 bao phủ sương làm mát thông thường, tia nước bắn vào ngẫu nhiên và tiếp xúc với việc làm sạch bằng khí nén của môi trường gia công sản xuất mà không cần các biện pháp niêm phong bổ sung.

Biến thể được niêm phong cho vị trí tiếp xúc với chất làm mát cao hơn — hậu tố #7075 — có xếp hạng IP67 để bảo vệ ngâm tạm thời. Khi động cơ được lắp đặt ở vị trí có tia chất làm mát trực tiếp hoặc trong máy có hệ thống cung cấp chất làm mát mạnh, #7075 là thông số kỹ thuật phù hợp.

B077 tiêu chuẩn phù hợp với phần lớn các vị trí lắp đặt cho lớp động cơ này, nơi IP65 là đủ và độ phức tạp niêm phong bổ sung của IP67 không mang lại lợi ích thực tế.

Khả năng tương thích ổ đĩa và điều khiển

A06B-0123-B077 tương thích với các mô-đun bộ khuếch đại servo ALPHA dòng SVM của Fanuc và tích hợp với các nền tảng điều khiển CNC của Fanuc hiện hành trong thời kỳ sản xuất dòng ALPHA — Dòng 0, 0i, 15, 16, 18 và 21.

Bộ khuếch đại servo phải được tham số hóa với mã loại động cơ cho a3/3000 trước khi vận hành trục.

Trên các máy đa trục với các loại động cơ ALPHA hỗn hợp, hãy xác nhận rằng mô-đun bộ khuếch đại được gán cho trục này được cấu hình riêng cho a3/3000 — đây là một lỗi tham số hóa phổ biến trên các máy đã thay thế hoặc cấu hình lại động cơ trong suốt vòng đời dịch vụ của chúng, và mã loại động cơ không chính xác trên động cơ nhẹ như a3/3000 sẽ gây ra các vấn đề về vòng lặp vận tốc và giới hạn dòng điện tương tự như trên động cơ lớn hơn.

Câu hỏi thường gặp

Q1: a3/3000 so với a6/3000 trong cùng lớp tốc độ như thế nào?

Cả hai động cơ đều chạy đến 3.000 RPM ở 200Hz và 127V, và cả hai đều sử dụng trục côn với bộ mã hóa I64. a6/3000 cung cấp mô-men xoắn dừng 6 Nm ở dòng điện định mức 7.5A — gấp đôi mô-men xoắn của a3/3000 với dòng điện tiêu thụ cao hơn.

a3/3000 ở mức 3 Nm và 4.6A phù hợp với tải trục nhẹ hơn, nơi dòng điện tiêu thụ thấp hơn là một lợi thế cho việc định cỡ mô-đun bộ khuếch đại. Chúng không thể thay thế cho nhau — các tham số loại động cơ và lớp dòng điện bộ khuếch đại khác nhau. Luôn khớp mã sản phẩm với động cơ được lắp đặt trên máy.

Q2: Bộ khuếch đại servo nào tương thích với A06B-0123-B077?

a3/3000 tương thích với các mô-đun bộ khuếch đại servo ALPHA dòng SVM và SVU của Fanuc trong lớp dòng điện phù hợp cho hoạt động liên tục 4.6A. Mô-đun SVM cụ thể được gán trong cấu hình ổ đĩa ban đầu của máy sẽ quy định khả năng tương thích — tham số loại động cơ phải được đặt thành mã a3/3000 trước khi trục được vận hành.

Đối với các máy mà bộ khuếch đại đã được thay thế hoặc nâng cấp kể từ khi sản xuất ban đầu, hãy xác nhận rằng bộ khuếch đại mới hỗ trợ giao diện bộ mã hóa tăng dần aI64K.

Q3: Sự khác biệt giữa các biến thể B077 và B175 trong họ a3/3000 là gì?

B077 không có phanh tích hợp — việc giữ vị trí khi nghỉ dựa vào bộ khuếch đại servo duy trì khả năng giữ mô-men xoắn chủ động. B175 bổ sung một phanh giữ điện từ được kích hoạt bằng lò xo, làm cho nó phù hợp với các trục thẳng đứng hoặc các cơ cấu chịu tải trọng trọng lực, nơi cần đảm bảo vị trí cơ khí trong quá trình tắt servo, dừng khẩn cấp hoặc mất điện.

Cả hai đều có cùng công suất đầu ra 0.9 kW, mô-men xoắn dừng 3 Nm, thông số kỹ thuật điện 127V / 200Hz / 4.6A, trục côn và niêm phong IP65. Phanh là sự khác biệt chức năng duy nhất.

Q4: Có thể thay thế động cơ này bằng động cơ Fanuc thế hệ hiện tại nếu không có a3/3000 đã tân trang không?

Việc thay thế chéo thế hệ sang động cơ Alpha i hoặc Beta i về nguyên tắc là có thể nhưng yêu cầu đánh giá kỹ thuật — kích thước lắp đặt, chân cắm đầu nối, giao thức bộ mã hóa và loại bộ khuếch đại servo cần thiết đều khác nhau giữa động cơ ALPHA và động cơ thế hệ hiện tại.

Đối với một động cơ bị lỗi trên một máy còn lại hoạt động, sự gián đoạn và chi phí của việc thay thế chéo thế hệ thường lớn hơn việc tìm nguồn cung ứng a3/3000 đã tân trang. Các đơn vị đã tân trang vẫn có sẵn trên thị trường động cơ servo, và các chế độ lỗi được hiểu rõ của a3/3000 làm cho nó phù hợp với việc tân trang tại các xưởng chuyên dụng.

Q5: Các bước kiểm tra nào quan trọng nhất đối với A06B-0123-B077 đã qua sử dụng?

Bắt đầu với bề mặt trục côn — kiểm tra các vết mòn, trầy xước hoặc dấu va đập do tháo gỡ không đúng cách trước đó. Hư hỏng bề mặt côn làm suy giảm hình học khớp nối và không thể khắc phục tại hiện trường.

Kiểm tra rãnh then xem có bị mòn ở các mặt tiếp xúc của then không. Kiểm tra đầu nối bộ mã hóa aI64K xem có bị ăn mòn hoặc cong chân cắm không và lối ra cáp xem có bị cọ xát hoặc hư hỏng ở bộ giảm căng không. Đo điện trở cuộn dây ba pha để cân pha và kiểm tra điện trở cách điện với đất.

Xoay trục bằng tay để cảm nhận độ nhám hoặc lực cản của vòng bi. Chạy thử nghiệm lên tốc độ 3.000 RPM trên bộ khuếch đại ALPHA của Fanuc với xác minh tín hiệu bộ mã hóa là bước kiểm tra cuối cùng đúng đắn trước khi động cơ được đưa trở lại hoạt động sản xuất.
