A06B-0127-B077 Động cơ servo Fanuc AC A06B0127B077 AO6B-OI27-BO77

Fanuc A06B-0127-B077 | Động cơ Servo AC dòng ALPHA A6/2000 — 1.0kW, Trục côn, Bộ mã hóa I64

Mã sản phẩm: A06B-0127-B077

Dòng: Động cơ Servo AC ALPHA

Model: A6 / 2000

Cấu hình: Trục côn có rãnh then, Bộ mã hóa tăng dần I64, Không có phanh, IP65

Tình trạng: Có sẵn mới / đã tân trang / trao đổi / hàng tồn kho

Tổng quan

Động cơ Fanuc A06B-0127-B077 là động cơ servo AC 1.0 kW thuộc dòng ALPHA của Fanuc — model A6/2000 — được chế tạo cho các trục truyền động nhẹ của máy công cụ CNC cỡ nhỏ đến trung bình, nơi ưu tiên kích thước nhỏ gọn, định vị đáng tin cậy và khớp nối trục chính xác.

Hoạt động ở tốc độ 2.000 vòng/phút ở điện áp ba pha 140V, tần số 133Hz và dòng điện liên tục 4.6A, động cơ cung cấp mô-men xoắn cực đại 6 Nm thông qua trục côn có rãnh then — một sự kết hợp có chủ đích cho các trục mà độ đồng tâm và khả năng truyền mô-men xoắn tích cực quan trọng hơn sự đơn giản của khớp nối.

A6/2000 chiếm một vị trí đặc biệt và thiết thực trong gia đình ALPHA. Với hằng số mô-men xoắn 1.08 Nm trên ampe và hằng số suất điện động ngược 38V trên 1000 vòng/phút, các đặc tính điện của động cơ được hiệu chỉnh cho các hệ thống bộ khuếch đại servo mà nó được thiết kế để hoạt động cùng.

Với trọng lượng 7.5 kg, động cơ thực sự nhỏ gọn và tương đối dễ dàng xử lý trong quá trình lắp đặt và bảo trì — một yếu tố cần xem xét trên các máy mà động cơ trục nằm ở vị trí hạn chế với khả năng tiếp cận hạn chế.

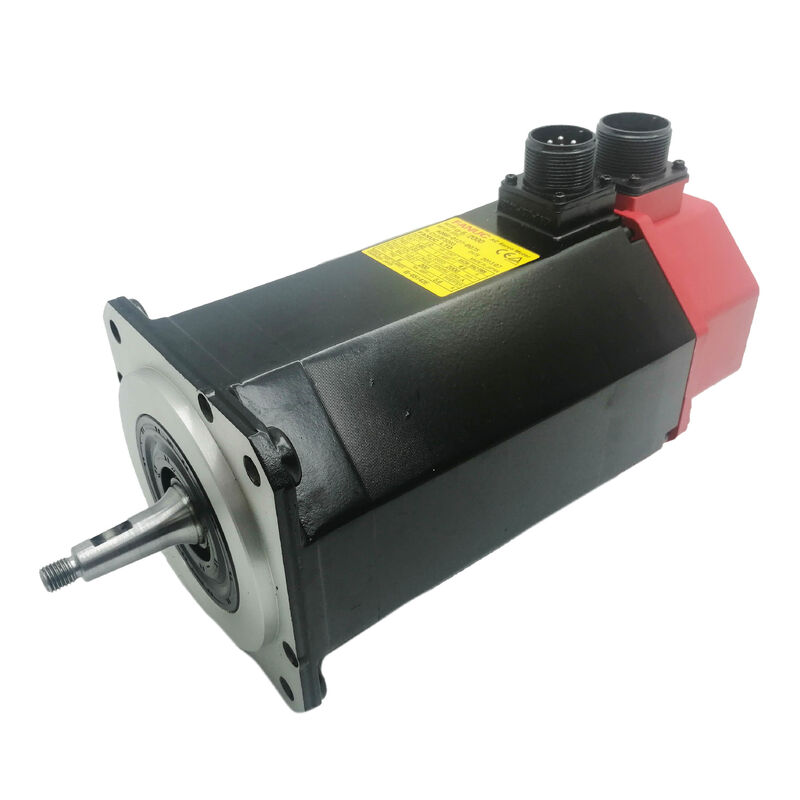

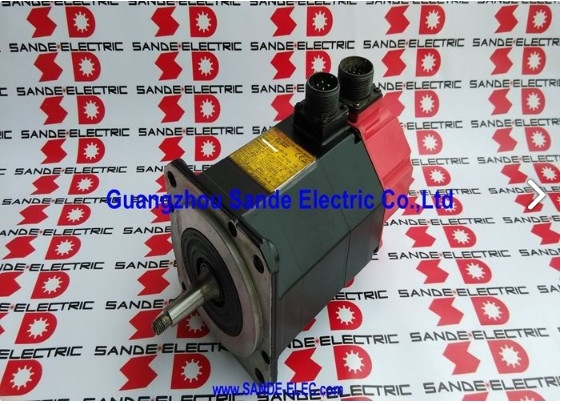

Nắp cuối màu đỏ đánh dấu đây là động cơ thế hệ ALPHA — một dòng sản phẩm đã xác định tiêu chuẩn hiệu suất trục servo cho một lớp rộng các máy công cụ CNC trong suốt thời gian sản xuất. A06B-0127-B077 vẫn được giao dịch tích cực trên thị trường đã tân trang và hàng tồn kho, và tiếp tục phục vụ cơ sở máy móc đã được chế tạo xung quanh nó.

Thông số kỹ thuật chính

A6/2000 — Vị trí và Chức năng

Lớp mô-men xoắn A6 nằm ở phân khúc nhẹ của dòng sản phẩm tầm trung ALPHA — mô-men xoắn cực đại 6 Nm làm cho động cơ này phù hợp với các cơ cấu di chuyển có mục đích nhưng không yêu cầu lực quá lớn.

Giới hạn tốc độ 2.000 vòng/phút là thông số đi kèm hoàn thiện bức tranh: ở định mức tốc độ và lớp mô-men xoắn này, A6/2000 rất phù hợp với các trục định vị phụ trên các trung tâm gia công nhỏ gọn, máy khoan và taro chuyên dụng, máy tiện nhỏ và thiết bị CNC đa dụng nơi trục servo di chuyển cơ cấu tương đối nhẹ qua các vị trí xác định ở tốc độ chu kỳ sản xuất.

So sánh A6/2000 với biến thể A6/3000 trong cùng lớp mô-men xoắn là rất hữu ích.

A6/3000 tốc độ 3.000 vòng/phút ưu tiên tốc độ di chuyển; A6/2000 tốc độ 2.000 vòng/phút cung cấp 6 Nm hiệu quả hơn ở tốc độ thấp hơn, với đường cong mô-men xoắn phù hợp hơn với các trục dành nhiều thời gian hơn ở tốc độ thấp đến trung bình so với tốc độ di chuyển tối đa.

Tần số định mức 133Hz — so với 200Hz đối với biến thể 3.000 vòng/phút — phản ánh giới hạn tốc độ thấp hơn này và sự tối ưu hóa thiết kế điện từ khác biệt mà nó cho phép.

Hằng số mô-men xoắn 1.08 Nm/A cho biết một câu chuyện thực tế cho bất kỳ ai đang tính toán kích thước bộ truyền động hoặc chẩn đoán dòng điện trục: ở dòng điện định mức 4.6A, động cơ tạo ra khoảng 5 Nm mô-men xoắn liên tục, với mô-men xoắn cực đại 6 Nm có thể đạt được ở 10A cho các đợt tăng tốc ngắn. Mối quan hệ này xác định phạm vi công suất mà bộ khuếch đại servo ALPHA hoạt động trong trục này.

Trục côn có rãnh then

Trục côn trên A06B-0127-B077 được gia công theo biên dạng hình nón chính xác với rãnh then tích hợp. Trục côn tạo ra khớp nối ăn khớp tự định tâm, định vị bộ phận được dẫn động đồng tâm trên trục — loại bỏ các độ lệch nhỏ có thể tích tụ trong các kết nối chỉ siết chặt theo thời gian.

Rãnh then bổ sung khả năng truyền động quay tích cực: then cài vật lý khóa trục và moay-ơ khớp nối, ngăn ngừa trượt quay dưới các chu kỳ đảo chiều và tăng tốc-giảm tốc mà hoạt động trục CNC tạo ra liên tục.

Cùng nhau, hai tính năng này giải quyết hai chế độ lỗi truyền mô-men xoắn chính của bộ truyền động trục servo: mất độ đồng tâm và trượt khớp nối.

Trên các máy được thiết kế dựa trên loại trục này, cả góc côn và kích thước rãnh then đều được tích hợp vào bộ phận được dẫn động — puly, moay-ơ khớp nối và mặt bích đầu vào hộp số được gia công để khớp.

Một động cơ thay thế phải có cùng hình dạng côn và rãnh then để việc lắp đặt hoạt động mà không cần sửa đổi cơ khí.

Biến thể #7200 của động cơ này bổ sung vòng bi hiệu suất cao (HP) cho thông số kỹ thuật tiêu chuẩn — cần thiết cho các ứng dụng có tải trọng trục hướng tâm hoặc hướng trục cao hơn so với cấu hình vòng bi tiêu chuẩn hỗ trợ. Khi thông số kỹ thuật của máy yêu cầu vòng bi HP, biến thể vòng bi tiêu chuẩn không phải là sự thay thế trực tiếp.

Bộ mã hóa xung I64

I64 là bộ mã hóa tăng dần 64.000 xung mỗi vòng được gắn ở phía sau vỏ động cơ. Nó cung cấp tín hiệu phản hồi vị trí và vận tốc mà bộ khuếch đại servo ALPHA sử dụng để đóng vòng điều khiển nhằm định vị trục chính xác và điều chỉnh tốc độ ăn phôi.

Ở tốc độ tối đa 2.000 vòng/phút, bộ mã hóa tạo ra 2,13 triệu xung mỗi giây — băng thông phản hồi mà bộ khuếch đại cần để điều khiển vận tốc mượt mà và độ chính xác điểm cuối vị trí chặt chẽ trên toàn bộ dải tốc độ làm việc.

Hoạt động tăng dần có nghĩa là vị trí trục tuyệt đối được thiết lập thông qua một trình tự định vị lại (homing) mỗi khi khởi động máy.

CNC dẫn động trục đến vị trí tham chiếu của nó, xung đánh dấu của bộ mã hóa đặt bộ đếm vị trí, và trục hoạt động từ tham chiếu đó trong suốt phần còn lại của ca làm việc. Đối với các loại máy và chức năng trục mà A6/2000 thường phục vụ, định vị lại là một bước khởi động thông thường.

Thân bộ mã hóa được gắn phía sau vòng bi sau của động cơ và được bảo vệ bởi vỏ động cơ IP65.

Lỗ thoát cáp và đầu nối của bộ mã hóa là những điểm tiếp xúc cần chú ý trên các động cơ đã qua sử dụng — ăn mòn chân pin do độ ẩm hoặc sương mù chất làm mát, và hư hỏng cáp tại điểm giảm ứng suất thoát cáp, là những phát hiện dịch vụ liên quan đến bộ mã hóa phổ biến nhất trên các động cơ có lịch sử sử dụng lâu dài.

Đệm kín IP65

A06B-0127-B077 có đệm kín IP65 — hoàn toàn chống bụi và được bảo vệ chống lại các tia nước áp suất thấp từ mọi hướng. Định mức này bao phủ sự tiếp xúc hoạt động hàng ngày của môi trường máy công cụ CNC nhỏ: sương mù chất làm mát, bắn tóe ngẫu nhiên trong quá trình cắt, và tiếp xúc với chất lỏng còn sót lại trong quá trình nạp và dỡ phôi.

Sự khác biệt so với đệm kín IP67 được tìm thấy trên biến thể A6/3000 (A06B-0128-B077) đáng được lưu ý đối với các lắp đặt gần các khu vực có chất làm mát hoạt động. IP65 bảo vệ chống lại tia nước nhưng không bảo vệ chống lại sự ngâm tạm thời. Đối với hầu hết các vị trí trục phụ mà A6/2000 phục vụ, IP65 là đủ. Đối với các vị trí có tiếp xúc chất lỏng trực tiếp nặng hơn, nên xem xét thêm lớp che chắn hoặc chỉ định một biến thể có định mức cao hơn.

Khả năng tương thích bộ truyền động và điều khiển

A06B-0127-B077 tương thích với các bộ khuếch đại servo dòng ALPHA của Fanuc và tích hợp với các thế hệ điều khiển CNC Fanuc hiện hành trong thời kỳ sản xuất của động cơ này — Dòng 0, 0i, 15, 16, 18 và 21. Bộ khuếch đại servo phải được tham số hóa với mã loại động cơ cho A6/2000 trước khi vận hành trục.

Do nhiều máy sử dụng động cơ này đã được cập nhật các thành phần điều khiển hoặc bộ truyền động trong những năm qua, việc xác nhận bộ khuếch đại được lắp đặt hỗ trợ giao diện bộ mã hóa I64 và được tham số hóa chính xác cho thông số kỹ thuật động cơ này là một bước cần thiết trước khi lắp đặt động cơ thay thế.

Câu hỏi thường gặp

Q1: Sự khác biệt thực tế giữa A6/2000 và A6/3000 khi lựa chọn trục là gì?

Cả hai động cơ đều có cùng mô-men xoắn cực đại 6 Nm và khung vật lý tương tự. A6/2000 hoạt động ở tốc độ 2.000 vòng/phút ở tần số 133Hz — được tối ưu hóa cho các trục tốc độ thấp hơn, nơi ưu tiên truyền mô-men xoắn hiệu quả ở tốc độ di chuyển vừa phải. A6/3000 hoạt động ở tốc độ 3.000 vòng/phút ở tần số 200Hz để định vị nhanh hơn trên các trục tốc độ cao hơn.

Các thông số kỹ thuật điện khác nhau: 140V / 4.6A cho A6/2000 so với 114V / 7.5A cho A6/3000. Bộ khuếch đại servo kết hợp và các tham số loại động cơ khác nhau tương ứng — chúng không thể thay thế cho nhau mà không cấu hình lại bộ truyền động.

Q2: Trục côn là gì và tại sao không thể sử dụng động cơ trục thẳng làm bộ thay thế trực tiếp?

Trục côn tạo ra khớp nối ăn khớp chính xác tự định tâm với bộ phận được dẫn động, được gia công theo góc côn tương ứng. Động cơ trục thẳng không thể lắp vào moay-ơ có lỗ côn — hình dạng không tương thích.

Việc lắp đặt động cơ trục thẳng vào vị trí trục côn sẽ yêu cầu thay thế moay-ơ khớp nối hoặc puly, làm tăng chi phí và thời gian ngoài bản thân động cơ. Xác minh loại trục trên động cơ đã lắp đặt trước khi đặt hàng để đảm bảo bộ thay thế khớp chính xác.

Q3: Biến thể #7200 với vòng bi HP cung cấp những gì và khi nào cần thiết?

Biến thể #7200 bổ sung vòng bi hiệu suất cao (HP) cho thông số kỹ thuật tiêu chuẩn A06B-0127-B077. Các vòng bi này được định mức cho tải trọng hướng tâm và hướng trục cao hơn so với cấu hình vòng bi tiêu chuẩn. Chúng được chỉ định khi tải trọng trục — từ ứng suất dây đai, khối lượng khớp nối nhô ra, hoặc lực hướng trục trực tiếp từ cơ cấu được dẫn động — vượt quá định mức tải động của vòng bi tiêu chuẩn.

Đối với các cấu hình khớp nối tiêu chuẩn trong phạm vi mô-men xoắn định mức của động cơ, biến thể vòng bi tiêu chuẩn là phù hợp. Việc thay thế biến thể vòng bi HP trong ứng dụng tiêu chuẩn không mang lại lợi ích và việc thay thế vòng bi tiêu chuẩn trong ứng dụng HP sẽ làm giảm tuổi thọ vòng bi.

Q4: Cần bộ truyền động servo nào cho động cơ này?

A06B-0127-B077 yêu cầu một mô-đun bộ khuếch đại servo ALPHA SVM hoặc SVU của Fanuc có kích thước phù hợp với ít nhất 4.6A liên tục và 10A dòng điện đầu ra đỉnh. Nó tích hợp với các bộ điều khiển CNC Fanuc bao gồm Dòng 0, 0i, 15, 16, 18 và 21.

Tham số loại động cơ trong bộ truyền động servo phải được đặt thành mã chính xác cho thông số kỹ thuật A6/2000. Trên các máy có nhiều mẫu động cơ khác nhau trên các trục khác nhau, hãy xác nhận mô-đun bộ khuếch đại cụ thể được gán cho trục này được cấu hình cho A6/2000, không phải mã loại cho động cơ lớn hơn hoặc nhỏ hơn trong cùng một tủ.

Q5: Những kiểm tra quan trọng nhất khi đánh giá A06B-0127-B077 đã qua sử dụng là gì?

Kiểm tra kỹ bề mặt trục côn xem có dấu hiệu mài mòn, trầy xước hoặc hư hỏng do va đập từ việc tháo gỡ trước đó không đúng cách — hư hỏng bề mặt côn làm giảm khả năng ăn khớp và không thể khắc phục tại hiện trường. Kiểm tra rãnh then xem có dấu hiệu mài mòn tại các mặt tiếp xúc của then cài.

Kiểm tra đầu nối bộ mã hóa I64 xem có bị ăn mòn chân pin không và lỗ thoát cáp có bị hư hỏng không. Đo điện trở cuộn dây ba pha để cân bằng và kiểm tra điện trở cách điện với đất. Xoay trục bằng tay để đánh giá tình trạng vòng bi — động cơ nặng 7.5 kg đủ nhẹ để giữ trong khi thực hiện việc này, giúp đánh giá cảm giác vòng bi trở nên dễ dàng.

Chạy thử không tải ở tốc độ 2.000 vòng/phút với giám sát tín hiệu bộ mã hóa là bước xác minh cuối cùng chính xác trước khi trả lại thiết bị đã qua sử dụng cho trục sản xuất.
