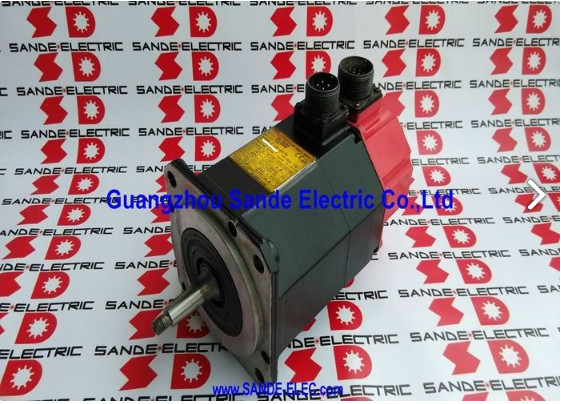

A06B-0141-B077 Fanuc AC servo motor A06B0141B077

Fanuc A06B-0141-B077 | ALPHA Series AC Servo Motor aC12/2000 — 2.1kW, Trục thẳng, Bộ mã hóa aI64

Mã sản phẩm: A06B-0141-B077

Dòng: ALPHA AC Servo Motor

Model: aC12 / 2000

Tình trạng: Ngừng sản xuất bởi nhà sản xuất — Có sẵn hàng tân trang & hàng tồn kho

Tình trạng: Tân trang / Trao đổi / Hàng tồn kho

Tổng quan

Chiếc Fanuc A06B-0141-B077 là động cơ servo AC 2.1 kW thuộc dòng ALPHA của Fanuc — model aC12/2000 — phiên bản trục thẳng trơn, không phanh, bộ mã hóa tăng dần được trang bị bộ mã hóa xung aI64K. Hoạt động ở tốc độ 2.000 vòng/phút ở điện áp 155V ba pha, 133Hz, tiêu thụ 8.8A liên tục, nó thuộc về một trong những thế hệ động cơ servo được triển khai rộng rãi nhất trong lịch sử sản xuất máy công cụ CNC.

Nắp cuối màu đỏ là dấu hiệu nhận biết trực quan của thế hệ ALPHA này, và aC12/2000 là một động cơ hoạt động hiệu quả trên các trung tâm gia công nhỏ đến trung bình, trung tâm tiện và các nền tảng đa trục trong giai đoạn mà hệ thống servo ALPHA của Fanuc thực sự là tiêu chuẩn công nghiệp cho loại máy này.

Mô tả ban đầu ghi nhận 257V và 2.5A cùng với tần số 133Hz — những thông số này tương ứng với điện áp suất điện động ngược (back-EMF) khi hở mạch của động cơ và dòng điện hoạt động không tải, xuất hiện trên một số bảng tên động cơ và danh sách MRO cùng với các thông số vận hành định mức.

Các thông số vận hành chính cho động cơ này là 155V, 8.8A và 133Hz ở 2.000 vòng/phút — các giá trị mà bộ khuếch đại servo tạo ra từ nguồn điện lưới 200–230VAC.

Fanuc đã ngừng sản xuất động cơ này. aC12/2000 đã phục vụ tốt cho các máy đã lắp đặt, và nhiều máy trong số đó vẫn đang hoạt động.

Đối với các cơ sở bảo trì chúng, nguồn cung cấp đáng tin cậy các đơn vị thay thế đã được kiểm tra vẫn là một yêu cầu bảo trì định kỳ.

Thông số kỹ thuật chính

aC12/2000 trong gia đình động cơ ALPHA

Ký hiệu aC12 phản ánh cách đặt tên lớp mô-men xoắn của Fanuc cho động cơ này — mô-men xoắn liên tục 12 Nm — và 2000 chỉ định tốc độ tối đa của nó. Trong dòng ALPHA, tiền nhiệm của các thế hệ Alpha i và Beta i, aC12/2000 chiếm vị trí tầm trung: mạnh hơn các động cơ aC3 và aC6 được sử dụng cho các trục phụ nhẹ hơn, ít đòi hỏi về khả năng dòng điện của bộ khuếch đại servo hơn các đơn vị aC22 và aC30 được sử dụng cho các trục yên và bàn nặng hơn.

Vị trí đó đã khiến aC12/2000 trở thành thông số kỹ thuật mặc định cho các trục tiến chính của một loạt máy công cụ — trục X, Y và Z trên các trung tâm gia công đứng nhỏ gọn đến trung bình, và các trục X và Z chính trên máy tiện sản xuất nơi khối lượng chuyển động và yêu cầu lực cắt nằm trong giới hạn liên tục của động cơ này.

Nó hoạt động mát mẻ, đáng tin cậy trong các khoảng thời gian sử dụng dài và yêu cầu sự chú ý tối thiểu khi môi trường lắp đặt phù hợp và bộ khuếch đại servo được cấu hình chính xác.

Ở tốc độ 2.000 vòng/phút và công suất 2.1 kW, động cơ cung cấp tốc độ di chuyển nhanh phù hợp thông qua các cơ cấu vít me thông thường và duy trì tốc độ tiến được lập trình dưới tải cắt thực tế mà không bị dao động vòng tốc độ xuất hiện khi động cơ hoạt động gần giới hạn mô-men xoắn liên tục của nó.

Con số 12 Nm là định mức liên tục — mô-men xoắn đỉnh cao hơn đáng kể trong quá trình tăng tốc trục, cung cấp hành vi định vị phản hồi mà năng suất gia công CNC phụ thuộc vào.

Các biến thể trục thẳng và trục

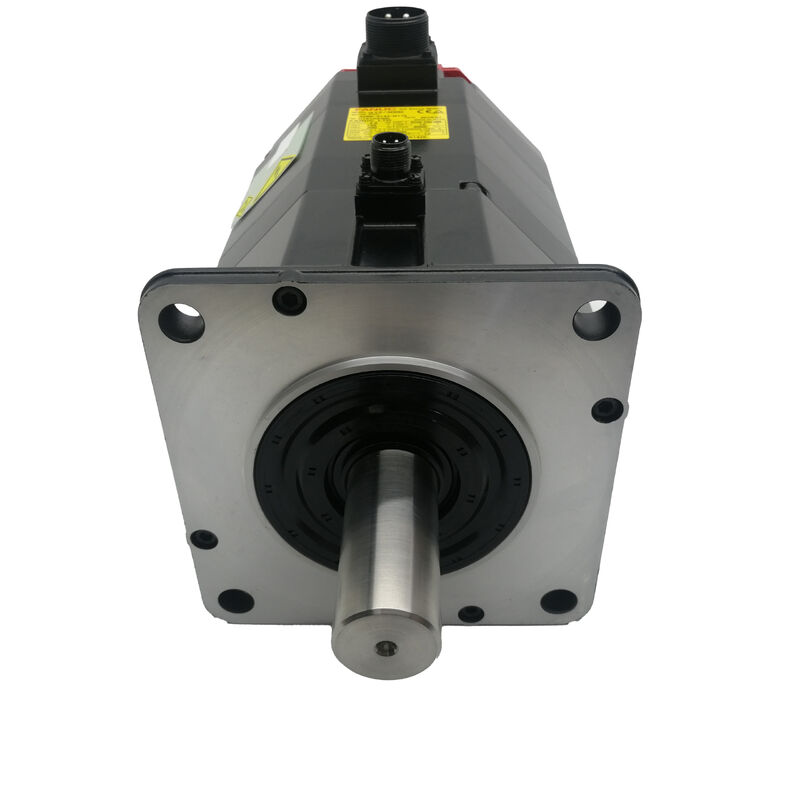

Trục thẳng trơn trên A06B-0141-B077 sử dụng lực kẹp khớp nối để truyền mô-men xoắn — không có rãnh then cung cấp thêm sự kết nối cơ học. Đối với mức mô-men xoắn liên tục mà động cơ này tạo ra trong hoạt động trục CNC thông thường, một khớp nối servo chính xác được chỉ định đúng và được siết đúng lực sẽ xử lý tải một cách đáng tin cậy trong suốt tuổi thọ của động cơ.

Có hai biến thể trục phụ trong thông số kỹ thuật B077: trục thẳng trơn #7000 (không rãnh then) và trục thẳng có rãnh then #7008 (rãnh then được gia công trên trục).

Cả hai đều có cùng thông số kỹ thuật điện và bộ mã hóa aI64K — chỉ khác nhau ở việc gia công trục. Máy được chế tạo dựa trên biến thể trục trơn có trục nối với lỗ khoan trơn; máy yêu cầu biến thể có rãnh then có trục nối với lỗ khoan có rãnh then. Việc xác nhận biến thể nào được lắp đặt trước khi đặt hàng thay thế sẽ ngăn ngừa sự không khớp khớp nối, một trong những vấn đề lắp đặt gây khó chịu nhất khi phát hiện sau khi giao hàng.

Bộ mã hóa aI64K — Bộ mã hóa xung tăng dần

aI64K là bộ mã hóa tăng dần 64.000 xung mỗi vòng được tích hợp ở phía sau động cơ. Ở tốc độ 2.000 vòng/phút, nó tạo ra 2,13 triệu xung mỗi giây — mật độ phản hồi mà bộ khuếch đại servo ALPHA sử dụng để đóng vòng tốc độ và vị trí một cách chính xác trên toàn bộ dải tốc độ.

Vị trí trục tuyệt đối được thiết lập thông qua một trình tự định vị (homing) tại mỗi lần khởi động máy, đây là thực hành vận hành tiêu chuẩn cho các hệ thống điều khiển CNC mà động cơ này được ghép nối.

Trên các động cơ có lịch sử phục vụ kéo dài, bộ mã hóa và đầu nối của nó chiếm tỷ lệ lỗi cao hơn so với tình trạng cuộn dây và ổ trục của động cơ.

Sự xâm nhập của sương mù làm mát qua đầu nối, sự ăn mòn chân pin do tiếp xúc với độ ẩm trong quá trình lưu trữ và sự cọ xát cáp tại điểm thoát dây là các chế độ lỗi phổ biến.

Những điều này tạo ra đầu ra bộ mã hóa không liên tục hoặc bị suy giảm mà bộ khuếch đại servo có thể báo cáo là mã lỗi bộ mã hóa, lỗi vị trí hoặc bất ổn định tốc độ — các triệu chứng có thể bị nhầm lẫn với lỗi bộ khuếch đại trước khi bộ mã hóa được xác nhận là nguồn gốc.

Tình trạng ngừng sản xuất và nguồn cung cấp

Fanuc đã ngừng sản xuất A06B-0141-B077 khi dòng sản phẩm tiến triển, nhưng các máy mà nó phục vụ vẫn tiếp tục hoạt động.

Cộng đồng sửa chữa aC12/2000 đã được thiết lập tốt — các chế độ lỗi của động cơ đã được ghi lại, các ổ trục và phớt tương thích có sẵn, và quy trình thay thế bộ mã hóa được thực hành thường xuyên tại các cơ sở sửa chữa servo chuyên dụng.

Các đơn vị gốc đã được tân trang, hàng tồn kho mới chưa qua sử dụng đã được kiểm tra và các chương trình trao đổi vẫn là các lựa chọn nguồn cung cấp thực tế.

Khoảng cách chất lượng giữa một động cơ được tân trang đúng cách và một đơn vị được làm sạch bề mặt chỉ được kiểm tra bằng mắt thường là không thể nhìn thấy từ bên ngoài.

Một đơn vị tân trang uy tín sẽ đã thay thế ổ trục, kiểm tra cuộn dây về sự cân bằng điện trở và tính toàn vẹn của cách điện, xác minh đầu ra bộ mã hóa và chạy động cơ đến tốc độ định mức trên ổ đĩa Fanuc trước khi bán. Hồ sơ kiểm tra đó là yếu tố phân biệt có ý nghĩa — hãy yêu cầu nó.

Khả năng tương thích ổ đĩa & điều khiển

A06B-0141-B077 tương thích với các bộ khuếch đại servo dòng ALPHA của Fanuc — các mô-đun SVM trong lớp dòng điện phù hợp cho 8.8A liên tục — và tích hợp với các nền tảng CNC của Fanuc bao gồm Dòng 0, 0i, 15, 16, 18 và 21.

Bộ khuếch đại servo phải được cấu hình với mã loại động cơ cho aC12/2000 trước khi vận hành trục. Trên các máy mà ổ đĩa hoặc bộ điều khiển đã được nâng cấp kể từ khi sản xuất ban đầu, việc xác nhận rằng bộ khuếch đại đã lắp đặt hỗ trợ giao diện bộ mã hóa aI64K là một bước cần thiết trước khi lắp đặt động cơ thay thế.

Câu hỏi thường gặp

Q1: Các số liệu 257V và 2.5A trong danh sách sản phẩm ban đầu đề cập đến điều gì?

257V là điện áp back-EMF của động cơ — điện áp được tạo ra tại các đầu cuối của động cơ khi trục quay ở tốc độ định mức mà không có nguồn cấp ổ đĩa được kết nối.

2.5A là dòng điện hoạt động không tải ở tốc độ đó.

Cả hai đều không phải là điện áp hoặc dòng điện vận hành định mức — chúng lần lượt là 155V và 8.8A, được tạo ra bởi bộ khuếch đại servo ở 133Hz từ nguồn điện lưới 200–230VAC.

Các số liệu trên bảng tên này đôi khi xuất hiện trong danh sách MRO và có thể gây nhầm lẫn, nhưng chúng không ảnh hưởng đến việc lựa chọn hoặc lắp đặt động cơ.

Q2: Bộ khuếch đại servo nào tương thích với động cơ này?

A06B-0141-B077 yêu cầu một mô-đun bộ khuếch đại servo SVM dòng ALPHA của Fanuc có định mức dòng điện liên tục ít nhất 8.8A.

Nó tích hợp với các bộ điều khiển CNC của Fanuc bao gồm Dòng 0, 0i, 15, 16, 18 và 21.

Tham số loại động cơ trong bộ khuếch đại servo phải được đặt để khớp với thông số kỹ thuật aC12/2000 trước khi trục được vận hành. Mã loại động cơ không chính xác ảnh hưởng đến độ lợi vòng tốc độ, giới hạn dòng điện và tỷ lệ tốc độ — tất cả đều phải chính xác trước khi trục được chạy dưới tải.

Q3: Sự khác biệt giữa các biến thể trục #7000 và #7008 là gì?

Số #7000 có trục thẳng trơn không có rãnh then. Số #7008 có rãnh then được gia công trên trục thẳng để sử dụng với trục nối có rãnh then. Cả hai đều giống hệt nhau về điện — cùng mô-men xoắn, dòng điện, tốc độ và bộ mã hóa. Sự khác biệt duy nhất là việc gia công trục.

Xác minh biến thể nào được lắp đặt trên máy trước khi tìm nguồn cung cấp thay thế, vì việc lắp đặt sai biến thể yêu cầu sửa đổi trục nối hoặc tìm một trục nối mới.

Q4: Động cơ này đã ngừng sản xuất — có đáng sửa chữa thay vì thay thế bằng động cơ thế hệ hiện tại không?

Đối với hầu hết các ứng dụng, việc thay thế tương tự đã được tân trang là con đường ít rủi ro hơn, chi phí thấp hơn. Việc thay thế động cơ khác thế hệ yêu cầu xác nhận khả năng tương thích lắp đặt vật lý, khớp nối chân cắm, khả năng tương thích loại bộ mã hóa với bộ khuếch đại servo và cấu hình lại tham số servo.

Những điều này không phải là không thể vượt qua, nhưng chúng làm tăng thời gian và chi phí. Nếu bộ khuếch đại servo và CNC của máy cũng đã cũ và có kế hoạch nâng cấp ổ đĩa toàn diện, thì lộ trình nâng cấp sẽ hợp lý — nhưng đối với một động cơ bị lỗi trên một máy hoạt động tốt, việc tìm nguồn cung cấp aC12/2000 đã được tân trang thường là cách nhanh nhất để quay trở lại sản xuất.

Q5: Các bước kiểm tra nào quan trọng nhất đối với A06B-0141-B077 đã qua sử dụng?

Kiểm tra đầu nối bộ mã hóa trước — kiểm tra các chân bị ăn mòn hoặc bị cong và xác minh đầu ra cáp không bị hư hại. Đo điện trở cuộn dây ba pha để cân bằng giữa các pha và kiểm tra điện trở cách điện với đất.

Xoay trục bằng tay để cảm nhận độ nhám hoặc lực cản của ổ trục. Kiểm tra đầu trục trơn xem có bị mài mòn hoặc hư hỏng do tiếp xúc với khớp nối không.

Xác nhận phớt trục IP67 còn nguyên vẹn và không bị cứng. Chạy thử nghiệm trên bàn đến 2.000 vòng/phút trên bộ khuếch đại ALPHA của Fanuc với giám sát tín hiệu bộ mã hóa là bước xác minh đúng đắn trước khi đưa bất kỳ đơn vị đã qua sử dụng nào trở lại hoạt động sản xuất.
