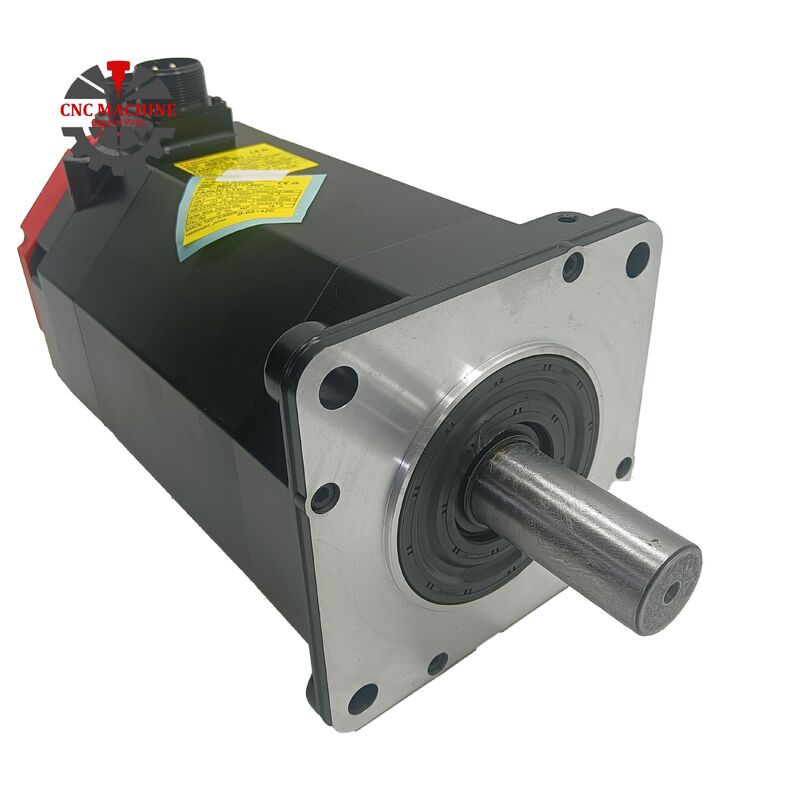

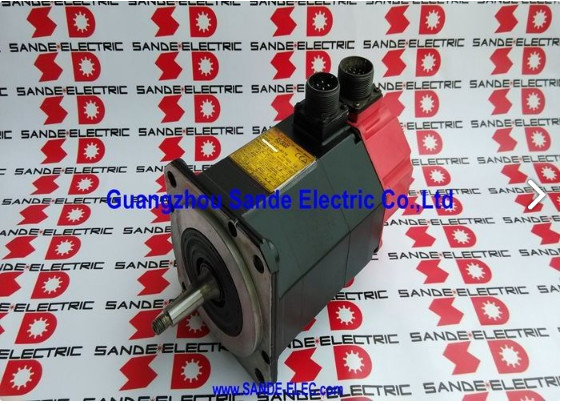

A06B-0142-B077 Động cơ servo Fanuc AC A06B0142B077 AO6B-OI42-BO77

Fanuc A06B-0142-B077 | Động cơ Servo AC dòng ALPHA α12/2000 — 2.1kW, Trục côn, IP65, Bộ mã hóa αi64

Mã sản phẩm: A06B-0142-B077

Dòng: Động cơ Servo AC ALPHA

Mẫu: α12 / 2000

Tình trạng: Mới / Đã tân trang

Tổng quan

Động cơ Fanuc A06B-0142-B077 là động cơ servo AC 2.1 kW thuộc dòng ALPHA của Fanuc — mẫu α12/2000, hoạt động ở tốc độ 2.000 vòng/phút với mô-men xoắn cực đại 12 Nm, bộ mã hóa tăng dần αi64 và trục côn.

Nặng 18 kg và đạt chuẩn IP65, động cơ này được thiết kế cho các yêu cầu trục cấp liệu tầm trung của máy công cụ CNC nhỏ và vừa: đủ mạnh để xử lý tải cắt và quán tính trục đáng kể mà không bị trễ, đủ nhỏ gọn để phù hợp với không gian cơ khí của máy mà nó được thiết kế.

Trong dòng ALPHA AC12, trục côn là điểm khác biệt cơ khí chính của biến thể này.

Trong khi các phiên bản trục thẳng sử dụng khớp nối để truyền mô-men xoắn, trục côn được gia công của A06B-0142-B077 tạo ra một kết nối tự định tâm, ăn khớp với bộ phận truyền động tương ứng — một lựa chọn thiết kế có chủ đích cho các ứng dụng mà độ đồng tâm trục, khả năng lắp ráp lặp lại và khả năng chống đảo chiều mô-men xoắn cao là những ưu tiên lắp đặt.

Trên các máy công cụ sử dụng động cơ này, hệ thống truyền động xung quanh nó được thiết kế cho trục côn — và điều này định hình cả quá trình lắp đặt và thay thế.

Dòng điện định mức RMS 8.8A, đặc tính điện áp 186V, 133Hz và độ phân giải phản hồi 64.000 xung/vòng quay của bộ mã hóa αi64 hoàn thiện một động cơ nằm vững chắc trong phạm vi hoạt động thực tế của các bộ khuếch đại servo ALPHA của Fanuc trên nhiều thế hệ điều khiển CNC vẫn đang được sử dụng hàng ngày.

Thông số kỹ thuật chính

Vị trí của α12/2000 trong hệ thống phân cấp động cơ ALPHA

Chỉ định AC12 đặt động cơ này vào lớp mô-men xoắn 12 Nm của dòng ALPHA — cao hơn động cơ AC3 và AC6 trên các trục nhẹ hơn, và thấp hơn các khung AC22 và lớn hơn được sử dụng trên các yên ngựa máy nặng hơn và ổ trục bàn.

Ở tốc độ 2.000 vòng/phút và công suất 2.1 kW, α12/2000 được thiết kế cho các trục cần đầu ra lực được kiểm soát trên phạm vi tốc độ làm việc: loại độ chính xác tốc độ cấp liệu bền vững dưới tải cắt định nghĩa gia công CNC hiệu quả.

Trên các trung tâm tiện, trung tâm gia công đứng và máy đa trục của thời kỳ động cơ này được sản xuất, các trục X và Z là vị trí phổ biến cho α12/2000.

Mô-men xoắn cực đại 12 Nm tương đương với lực đẩy tuyến tính đáng kể thông qua các giá trị bước ren bi điển hình, duy trì tốc độ cấp liệu đã lập trình mà không bị giảm tốc độ trong các lần cắt nặng hơn. Giới hạn 2.000 vòng/phút phù hợp với cấu hình trục ren nối trực tiếp, nơi cả tốc độ di chuyển nhanh và tốc độ cấp liệu cắt đều nằm trong phạm vi tốc độ hoạt động của động cơ.

Trọng lượng 18 kg phản ánh kích thước vật lý của động cơ — nặng hơn đáng kể so với các bộ phận AC3 và AC6 nhỏ gọn, và phù hợp với giao diện cơ khí mà nó kết nối.

Thiết kế giá đỡ động cơ và khớp nối trên các máy sử dụng A06B-0142-B077 được định cỡ tương ứng, điều này cần lưu ý khi cần lắp đặt bộ phận thay thế cho người không quen xử lý động cơ có khối lượng này.

Trục côn — Khớp nối, Chức năng và Thực tế sử dụng

Trục côn không phải là một yếu tố phụ trên động cơ này — đó là đặc điểm xác định việc lắp đặt cơ khí từ khớp nối trở vào.

Hồ sơ hình nón được gia công chính xác của trục ăn khớp với lỗ côn tương ứng trong bộ phận được dẫn động, và kết nối ăn khớp được tạo ra bằng cách kéo hai bộ phận lại với nhau tạo ra một kết nối tự định tâm, đồng tâm truyền mô-men xoắn mà không chỉ dựa vào lực kẹp hoặc rãnh then.

Trong các ứng dụng mà độ đảo trục phải được giảm thiểu — nơi rung động từ trục lệch tâm ảnh hưởng đến độ hoàn thiện bề mặt, độ chính xác trục hoặc tuổi thọ bộ phận — khớp côn luôn hoạt động tốt hơn các bộ phận kẹp trục thẳng trong thời gian dài.

Trên các máy được chế tạo dựa trên động cơ này, trục côn được chỉ định chính xác vì nó chịu được tốt hơn dưới tải trọng quay, xuyên tâm và hướng trục kết hợp mà trục cấp liệu CNC tạo ra trong điều kiện cắt thực tế.

Hậu quả thực tế của trục côn khi thay thế là: bộ phận được dẫn động — puli, trục khớp nối hoặc đầu vào hộp số — phải được tháo ra đúng cách bằng dụng cụ kéo côn phù hợp thay vì dụng cụ va đập.

Bề mặt côn bị trầy xước do tháo lắp không đúng cách làm thay đổi hình dạng khớp ăn khớp và gây ra độ đảo trục khi lắp lại. Trên một động cơ nặng 18 kg, việc xử lý tháo lắp cũng đòi hỏi kế hoạch — chỉ riêng trọng lượng đã tạo ra một thách thức cơ khí mà động cơ nhỏ hơn không có.

Bộ mã hóa αi64 — Phản hồi ở 64.000 xung/vòng quay

Bộ mã hóa αi64 là bộ mã hóa tăng dần 64.000 xung/vòng quay được tích hợp ở phía sau vỏ động cơ. Nó cung cấp phản hồi vị trí và vận tốc mà bộ khuếch đại servo Fanuc ALPHA sử dụng để đóng vòng điều khiển cho cả vận tốc và vị trí, tạo ra mật độ tín hiệu hỗ trợ đường viền chính xác và các điểm cuối vị trí chặt chẽ trên toàn bộ phạm vi tốc độ của động cơ.

Hoạt động của bộ mã hóa tăng dần có nghĩa là máy thiết lập vị trí trục tuyệt đối thông qua một chuỗi định vị lại (homing) mỗi khi khởi động — bộ điều khiển di chuyển trục đến vị trí tham chiếu của nó, đặt lại bộ đếm vị trí từ xung chỉ mục của bộ mã hóa, và hệ thống CNC sau đó có thông tin vị trí chính xác từ đó trở đi.

Đây là quy trình hoạt động tiêu chuẩn cho các bộ điều khiển CNC mà thế hệ động cơ này được ghép nối, và độ tin cậy của việc định vị lại phụ thuộc vào cả tình trạng bộ mã hóa và khả năng lặp lại cơ học của công tắc vị trí tham chiếu.

Trên các động cơ đã qua sử dụng, vỏ bộ mã hóa và đầu nối là các bộ phận dễ bị nhiễm bẩn và hư hỏng do xử lý nhất. Sương làm mát, các hạt kim loại mịn và rung động tích tụ trong nhiều giờ hoạt động đều ảnh hưởng đến độ tin cậy của bộ mã hóa trước khi cuộn dây hoặc vòng bi bị hỏng trở nên rõ ràng.

Một động cơ có bộ mã hóa bị suy giảm sẽ hiển thị lỗi vị trí, trôi trục hoặc cảnh báo bộ mã hóa tại bộ điều khiển — các triệu chứng có thể bị hiểu nhầm là lỗi bộ điều khiển nếu không có chẩn đoán phù hợp. Tình trạng bộ mã hóa luôn nên được đánh giá như một phần của bất kỳ đánh giá nào về A06B-0142-B077 đã qua sử dụng.

Độ kín IP65 và Môi trường hoạt động

IP65 cung cấp khả năng chống bụi hoàn toàn và chống lại các tia nước áp suất thấp từ mọi hướng. Đối với môi trường máy công cụ mà động cơ này được lắp đặt — nơi sương làm mát, phoi vụn mịn và làm sạch bằng khí nén là thông thường — IP65 cung cấp khả năng bảo vệ lâu dài đầy đủ tại vị trí trục cấp liệu khi động cơ không nằm trực tiếp trong dòng nước làm mát.

Xếp hạng cách điện Class F hỗ trợ hoạt động liên tục ở nhiệt độ cuộn dây tăng cao trong phạm vi hoạt động bình thường của động cơ, với biên độ nhiệt trên nhiệt độ môi trường xung quanh là 40°C.

Trên các động cơ đã hoạt động trong thời gian dài, kiểm tra điện trở cách điện trong bất kỳ lần kiểm tra bảo trì nào sẽ xác nhận rằng cách điện cuộn dây vẫn còn hiệu quả và không có độ ẩm hoặc nhiễm bẩn nào làm suy giảm nó.

Khả năng tương thích bộ điều khiển và Drive

A06B-0142-B077 tương thích với các bộ khuếch đại servo dòng Fanuc ALPHA và các nền tảng điều khiển CNC Fanuc — bao gồm các dòng Series 0, 0i, 15, 16, 18 và 21 — là thiết bị tiêu chuẩn trong thời kỳ sản xuất của động cơ này. Bộ khuếch đại servo phải được cấu hình với mã loại động cơ chính xác cho α12/2000, và giao diện bộ mã hóa αi64 phải được xác nhận là được hỗ trợ bởi biến thể bộ khuếch đại cụ thể được cài đặt.

Cài đặt loại động cơ chính xác điều chỉnh độ lợi vòng tốc độ, giới hạn dòng điện và tỷ lệ tốc độ mà bộ điều khiển áp dụng cho động cơ này.

Mã loại động cơ không chính xác sẽ tạo ra phản ứng trục có thể từ hiệu suất chậm đến mất ổn định vòng tốc độ, và là một trong những nguồn phổ biến nhất của các vấn đề cấu hình sau khi thay thế động cơ tương đương.

Câu hỏi thường gặp

Q1: Trục côn trên động cơ này khác với các biến thể trục thẳng trong dòng α12/2000 như thế nào?

Trục côn tạo ra một khớp ăn khớp giữa trục động cơ và bộ phận truyền động tương ứng — một kết nối tự định tâm, đồng tâm không chỉ dựa vào lực kẹp. Các biến thể trục thẳng sử dụng kẹp khớp nối để truyền mô-men xoắn.

Trục côn mang lại độ đồng tâm tốt hơn và chịu tải mô-men xoắn cao và tải đảo chiều bền vững đáng tin cậy hơn, nhưng yêu cầu bộ phận truyền động tương ứng có lỗ côn được gia công chính xác và dụng cụ kéo côn phù hợp để tháo.

Các máy được chế tạo dựa trên biến thể trục côn có các bộ phận truyền động tương ứng — việc lắp động cơ trục thẳng vào vị trí đó yêu cầu thay thế khớp nối hoặc trục.

Q2: Bộ khuếch đại servo nào tương thích với A06B-0142-B077?

Động cơ được thiết kế để sử dụng với các bộ khuếch đại servo dòng Fanuc ALPHA — các mô-đun SVM và SVU — và tương thích với các bộ điều khiển CNC Fanuc bao gồm Series 0, 0i, 15, 16, 18 và 21.

Bộ khuếch đại phải được định cỡ cho dòng điện định mức 8.8A của động cơ và được cấu hình với mã loại động cơ cho α12/2000. Xác nhận rằng bộ khuếch đại hỗ trợ giao diện bộ mã hóa tăng dần αi64 trước khi lắp đặt động cơ thay thế.

Q3: Tác động thực tế của bộ mã hóa αi64 64.000 xung/vòng quay đối với hiệu suất trục là gì?

Độ phân giải bộ mã hóa cao hơn cho phép vòng tốc độ và vòng vị trí của bộ điều khiển servo hoạt động với các gia số dữ liệu nhỏ hơn, tạo ra chuyển động tốc độ thấp mượt mà hơn, các điểm cuối vị trí chính xác hơn và khả năng chống nhiễu tốt hơn trong quá trình cắt.

Ở tốc độ tối đa 2.000 vòng/phút, 64.000 xung/vòng quay cung cấp phản hồi tốc độ tốt cho bộ điều khiển trên toàn bộ phạm vi tốc độ làm việc. Bộ mã hóa là loại tăng dần — vị trí trục tuyệt đối được thiết lập thông qua chuỗi định vị lại khi khởi động, không được lưu giữ qua các chu kỳ nguồn.

Q4: Động cơ này nặng 18 kg — cần xem xét những gì trong quá trình tháo lắp?

Trọng lượng đòi hỏi sự hỗ trợ cơ khí phù hợp trong quá trình tháo lắp. Động cơ nên được hỗ trợ trên xe đẩy hoặc tời nâng trước khi ngắt kết nối hệ thống truyền động — cố gắng giữ động cơ nặng 18 kg trong khi tháo bu lông khớp nối côn và giá đỡ sẽ tạo ra rủi ro xử lý.

Trục côn phải được tháo ra bằng dụng cụ kéo phù hợp, không được dùng búa đập. Khi lắp lại, khớp côn phải được siết đều và đến độ sâu ăn khớp chính xác trước khi động cơ được siết chặt vào mặt bích giá đỡ.

Q5: Những kiểm tra quan trọng nhất khi đánh giá A06B-0142-B077 đã qua sử dụng là gì?

Bắt đầu với bề mặt trục côn — kiểm tra các dấu hiệu mài mòn, trầy xước hoặc hư hỏng do va đập từ việc tháo lắp trước đó không đúng cách. Bất kỳ hư hỏng bề mặt nào cũng ảnh hưởng đến hình dạng khớp ăn khớp khi lắp lại. Sau đó, kiểm tra điện trở cuộn dây ba pha để cân bằng giữa các pha và đo điện trở cách điện với đất.

Xoay trục bằng tay để đánh giá tình trạng vòng bi. Kiểm tra đầu nối bộ mã hóa αi64 xem có bị ăn mòn không và lối ra cáp có bị hư hỏng không.

Một bài kiểm tra đầy đủ trên bàn, bao gồm xác minh tín hiệu bộ mã hóa và chạy thử không tải đến tốc độ định mức, là tiêu chuẩn đúng trước khi trả lại bất kỳ bộ phận đã qua sử dụng nào cho trục sản xuất.
