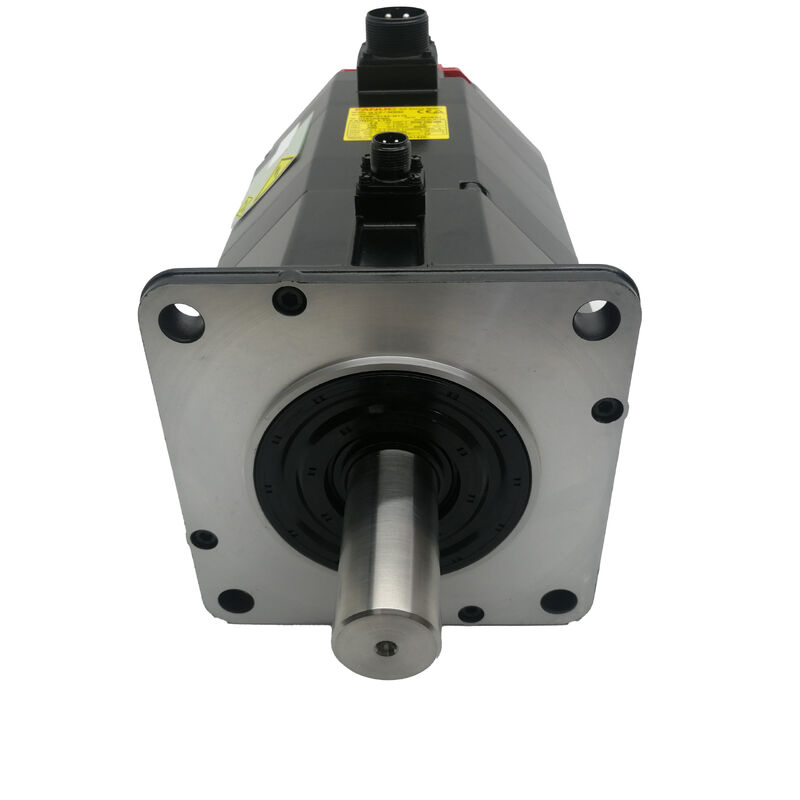

Động cơ Servo AC FANUC A06B-0143-B077

Dòng Alpha | 2.8 kW | 3000 RPM | Được chế tạo cho các yêu cầu của CNC công nghiệp

Động cơ giúp dây chuyền sản xuất hoạt động liên tục

Trong một thế giới mà thời gian ngừng hoạt động của CNC được đo bằng doanh thu bị mất, các bộ phận bạn chọn quan trọng hơn hầu hết mọi người thừa nhận. FANUC A06B-0143-B077 đã giành được vị trí của mình như một động cơ servo được ưa chuộng cho các máy công cụ cỡ nhỏ đến cỡ trung bình — không phải thông qua tiếp thị, mà thông qua hiệu suất nhất quán, có thể xác minh trên hàng nghìn lượt cài đặt trong thế giới thực.

Là một phần của dòng Alpha 12/3000, động cơ này cung cấp công suất đầu ra định mức 2.8 kW với mô-men xoắn dừng 12 Nm, hoạt động ở tốc độ lên đến 3.000 RPM trên nguồn cung cấp ba pha, 155V / 200Hz. Trục thẳng có rãnh then và bộ mã hóa tăng dần FANUC Alpha I64 (64K ppr) — được tham chiếu là A860-0365-V501 hoặc A860-0365-T101 — kết hợp để cung cấp phản hồi vị trí chính xác, đáng tin cậy, duy trì hoạt động với số chu kỳ cao.

Thông số kỹ thuật nhanh

Được bao bọc hoàn toàn, không chổi than — và điều đó thay đổi mọi thứ

Dòng Alpha của FANUC sử dụng thiết kế không chổi than, không ma sát, được bao bọc hoàn toàn, cho phép các động cơ servo này hoạt động trong môi trường khắc nghiệt mà không cần bảo trì chổi than thường xuyên. Đối với các xưởng vận hành lịch trình đa ca, điều đó trực tiếp chuyển thành ít lần dừng đột xuất hơn và chi phí sở hữu tổng thể thấp hơn trong suốt vòng đời dịch vụ của động cơ.

Độ kín đạt chuẩn IP67 bổ sung thêm một lớp thực tế. Nước bắn từ chất làm mát, các hạt kim loại trong không khí, bụi bẩn chung trong xưởng — không có yếu tố nào trong số này xâm nhập vào vỏ động cơ trong điều kiện hoạt động bình thường. Đó là loại chi tiết có vẻ nhỏ cho đến khi bạn không phải đối mặt với tình trạng hỏng vòng bi sớm do nhiễm bẩn.

Nơi động cơ này được sử dụng

Được thiết kế cho các máy công cụ cỡ nhỏ đến cỡ trung bình, A06B-0143-B077 có lịch sử lắp đặt được ghi nhận trên nhiều loại thiết bị công nghiệp. Bạn thường sẽ thấy nó điều khiển:

• Trung tâm gia công đứng và ngang— điều khiển trục tiến (X, Y, Z)
• Trung tâm tiện CNC— định vị trục X và Z
• Máy khoan PCB— nơi chuyển động tốc độ cao, độ lặp lại cao là không thể thương lượng
• Hệ thống khắc và định tuyến đa trục
• Các trục khớp nối của robot công nghiệp

Khả năng tương thích bộ khuếch đại

A06B-0143-B077 được ghép nối với mô-đun bộ khuếch đại servo FANUC SVM1-80, có sẵn dưới dạng A06B-6079-H105 hoặc A06B-6096-H105. Sự kết hợp này được ghi lại trong sách hướng dẫn mô tả dòng Alpha chính thức của FANUC và đảm bảo rằng các giới hạn dòng điện, ngưỡng bảo vệ quá tải và các tham số điều chỉnh ổ đĩa được cấu hình sẵn chính xác cho lớp công suất này.

Động cơ cũng tích hợp trực tiếp với các bộ điều khiển CNC FANUC thuộc các dòng 0i, 16i, 18i và 21i mà không yêu cầu phần cứng giao diện bổ sung. Đối với các hệ thống cũ chạy các nền tảng FANUC cũ hơn, nên xác nhận khả năng tương thích phần mềm bộ khuếch đại trước khi lắp đặt.

Lưu ý về hậu tố B077 so với B075

Chỉ định "B077" cho biết bộ mã hóa tăng dần Alpha I64 — 64.000 xung mỗi vòng quay. Động cơ này có thể được chuyển đổi thành cấu hình "B075", "B084" hoặc "B088" thông qua việc thay đổi bộ mã hóa. Hậu tố "#7008" chỉ định trục thẳng có rãnh then. Động cơ này không bao gồm phanh giữ; các mẫu có phanh mang số hiệu bắt đầu bằng A06B-0143-B1 thay vì B0.

Câu hỏi thường gặp

Q1: Bộ khuếch đại servo nào tương thích với A06B-0143-B077?

Bộ khuếch đại được khuyến nghị là FANUC SVM1-80, hoặc A06B-6079-H105 hoặc A06B-6096-H105. Sử dụng bộ khuếch đại không phù hợp có thể gây ra lỗi ổ đĩa và có thể làm mất hiệu lực bảo hành đối với các đơn vị đã được tân trang.

Q2: Động cơ này có bao gồm phanh giữ không?

Không. Hậu tố B077 chỉ ra không có phanh. Nếu ứng dụng của bạn yêu cầu phanh giữ — ví dụ: trên trục đứng — hãy tìm các số hiệu bắt đầu bằng A06B-0143-B1***.

Q3: Bộ mã hóa I64 có thể được thay thế độc lập không?

Có. Tham chiếu bộ mã hóa là A860-0365-V501 hoặc A860-0365-T101 và có sẵn riêng. Sau khi thay thế, cần thực hiện chu trình trả về tham chiếu (trả về 0) trên bộ điều khiển CNC để thiết lập lại điểm dữ liệu vị trí.

Q4: Có sự khác biệt đáng kể về hiệu suất giữa một đơn vị đã được tân trang đã được kiểm tra và một đơn vị mới không?

Một đơn vị được phục hồi chuyên nghiệp và kiểm tra tải — với hiệu chuẩn bộ mã hóa đã được xác minh — thường sẽ hoạt động trong giới hạn dung sai quy định. Câu hỏi quan trọng là liệu nhà cung cấp có cung cấp báo cáo kiểm tra và bảo hành hay không. Một đơn vị tân trang về mặt thẩm mỹ chưa được kiểm tra là một vấn đề hoàn toàn khác và mang lại rủi ro thực sự trong các ứng dụng chính xác.

Q5: A06B-0143-B077 có còn được sản xuất không?

FANUC đã ngừng sản xuất biến thể dòng Alpha này thông qua các kênh chính thức. Hiện tại, nguồn cung cấp đến từ hàng tồn kho dự phòng được chứng nhận, các chương trình phục hồi chức năng được ủy quyền và các dịch vụ tân trang dựa trên trao đổi. Nếu bạn đang bảo trì một đội máy sử dụng động cơ này, việc chủ động tìm kiếm hàng tồn kho dự phòng là đáng xem xét.
