A06B-0146-B077 Động cơ servo Fanuc AC A06B0146B077 AO6B-OI46-BO77

Fanuc A06B-0146-B077 | Động cơ Servo AC dòng ALPHA A22/1500 — 3kW, Trục thẳng, Bộ mã hóa I64

Mã sản phẩm: A06B-0146-B077

Dòng: Động cơ Servo AC ALPHA

Model: A22 / 1500

Tình trạng: Ngừng sản xuất bởi Nhà sản xuất — Có sẵn hàng tân trang & hàng tồn kho

Tình trạng: Tân trang / Trao đổi / Hàng tồn kho

Tổng quan

Động cơ Fanuc A06B-0146-B077 là động cơ servo AC 3 kW thuộc dòng ALPHA của Fanuc — model A22/1500 — cấu hình trục thẳng trơn, không phanh, bộ mã hóa tăng dần trong lớp mô-men xoắn AC22 hoạt động ở tốc độ tối đa 1.500 vòng/phút.

Với mô-men xoắn dừng 22 Nm, điện áp ba pha 179V ở 100Hz và dòng điện liên tục 11A, đây là động cơ có mật độ mô-men xoắn cao, tốc độ thấp, được chế tạo cho các trục truyền động nặng trên máy công cụ CNC cỡ nhỏ đến trung bình, yêu cầu đầu ra lực bền vững thay vì di chuyển tốc độ cao.

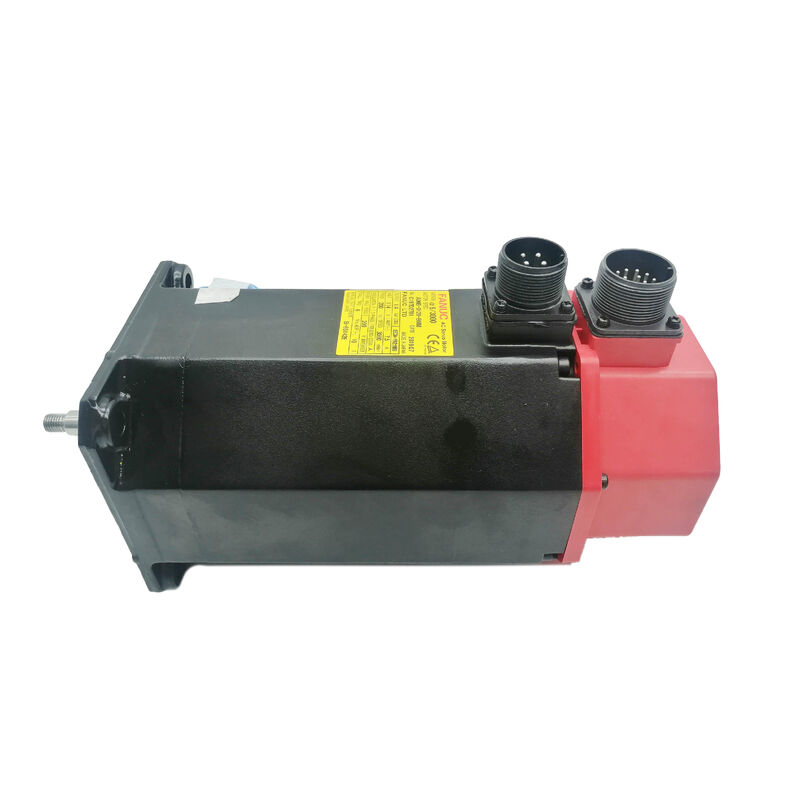

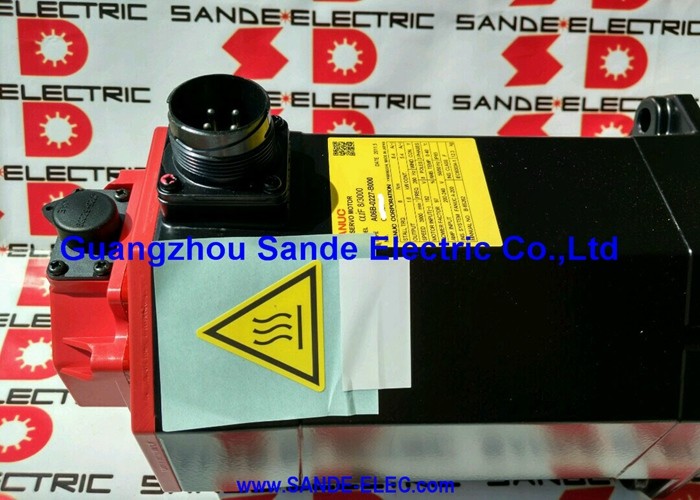

Nắp cuối màu đỏ xác định đây là thế hệ ALPHA — một trong những dòng động cơ servo được triển khai rộng rãi nhất trong ngành máy công cụ CNC trong suốt thời gian sản xuất.

Đặc biệt, A22/1500 là một thông số kỹ thuật phổ biến cho các trục X, Y và Z trên trung tâm gia công và trung tâm tiện, nơi khối lượng chuyển động đáng kể và hiệu suất của máy được xác định bởi khả năng chống tải cắt của các trục đó trong khi vẫn duy trì độ chính xác tốc độ tiến.

Fanuc đã ngừng sản xuất động cơ này, nhưng các máy mà nó được thiết kế vẫn tiếp tục hoạt động trong môi trường sản xuất trên toàn thế giới, giữ cho nhu cầu về các đơn vị thay thế có thể sửa chữa luôn ở mức cao.

Thông số kỹ thuật chính

Mô-men xoắn cao ở tốc độ thấp — Logic thiết kế của A22/1500

Giới hạn tốc độ 1.500 vòng/phút là tham số định hình mọi thứ về cách A22/1500 được áp dụng. So với biến thể A22/3000 trong cùng lớp mô-men xoắn, động cơ này được thiết kế để ưu tiên mật độ lực hơn phạm vi tốc độ.

Ở tần số định mức 100Hz và 179V, nó cung cấp mô-men xoắn dừng 22 Nm từ động cơ được định mức cho 1.500 vòng/phút — điều này có nghĩa là lực đẩy tuyến tính đáng kể thông qua vít me được kết nối trực tiếp, ngay cả ở tốc độ di chuyển thấp.

Đối với các máy mà động cơ này được chỉ định, ưu tiên mô-men xoắn đó là sự đánh đổi kỹ thuật hợp lý.

Trên một trung tâm gia công cỡ trung bình với bàn làm việc nặng hoặc trung tâm tiện với khối lượng yên lớn, trục cần giữ tốc độ tiến đã lập trình chống lại các lực cắt thực tế trong suốt quá trình tiện mặt hoặc chu trình gia công thô.

Động cơ được tối ưu hóa cho đầu ra mô-men xoắn tốc độ thấp thực hiện công việc đó với biên độ nhiệt dư thừa, mà không bị hiện tượng vòng lặp vận tốc dao động có thể xuất hiện khi động cơ tốc độ cao hơn, mô-men xoắn thấp hơn bị đẩy gần giới hạn dòng điện liên tục trong quá trình cắt mạnh.

Quán tính rôto 0,012 kg·m² đặt động cơ này vào loại quán tính trung bình — phù hợp với quán tính vít me và truyền động cơ học của các cấu hình trục mà nó được thiết kế, mà không yêu cầu điều chỉnh servo mạnh mẽ để đạt được hành vi vòng lặp vận tốc ổn định.

Trục thẳng trơn — Cấu hình SLK

A06B-0146-B077 có trục thẳng trơn không có rãnh then. Truyền mô-men xoắn đến khớp nối dựa hoàn toàn vào lực kẹp — lỗ khoan chính xác của khớp nối kẹp đường kính trục và giữ thông qua mô-men xoắn kẹp được kiểm soát.

Đối với động cơ 3 kW với mô-men xoắn dừng 22 Nm trên trục sản xuất hoạt động liên tục, thông số kỹ thuật khớp nối và mô-men xoắn lắp đặt là rất quan trọng.

Khớp nối quá nhỏ hoặc bị siết mô-men xoắn không đúng cách có thể bị trượt dưới tải trọng trục liên tục, tạo ra sự trượt quay nhỏ tích lũy thành sai số vị trí theo thời gian mà không tạo ra cảnh báo lỗi ngay lập tức tại bộ điều khiển.

Khớp nối màng, khớp nối hàm hoặc khớp nối đĩa chính xác có kích thước phù hợp với đường kính trục và đầu ra mô-men xoắn của động cơ là lựa chọn đúng cho việc lắp đặt này.

Khi lắp đặt động cơ thay thế, mô-men xoắn kẹp của hub khớp nối phải được xác minh theo thông số kỹ thuật của nhà sản xuất khớp nối — không ước tính từ lần lắp đặt trước — để đảm bảo toàn bộ khả năng ma sát từ trục đến hub được kích hoạt.

Đường kính trục trên khung A22/1500 là nhất quán trên các biến thể của gia đình A06B-0146, giúp đơn giản hóa việc tìm kiếm khớp nối khi lắp đặt động cơ thay thế mà không cần sửa đổi cơ học đối với hệ thống truyền động.

Bộ mã hóa xung I64 — Phản hồi tăng dần ở 64.000 xung/vòng

I64 là ký hiệu bộ mã hóa xung tăng dần của Fanuc cho bộ mã hóa 64.000 xung mỗi vòng tích hợp ở phía sau động cơ này. Nó cung cấp tín hiệu phản hồi vị trí và vận tốc mà bộ khuếch đại servo ALPHA sử dụng để đóng vòng điều khiển cho việc định vị trục và điều chỉnh tốc độ tiến.

Ở tốc độ tối đa 1.500 vòng/phút, I64 tạo ra 1,6 triệu xung mỗi giây — nằm trong khả năng xử lý phản hồi của hệ thống bộ khuếch đại ALPHA mà động cơ này được ghép nối.

Hoạt động tăng dần thiết lập vị trí trục tuyệt đối thông qua trình tự định vị gốc (homing) mỗi khi khởi động máy.

CNC điều khiển trục đến vị trí tham chiếu, đọc xung đánh dấu của bộ mã hóa và thanh ghi vị trí được đặt từ tham chiếu đó trở đi. Đối với các hoạt động sản xuất mà động cơ này hỗ trợ, định vị gốc là một bước khởi động tiêu chuẩn và hoạt động đáng tin cậy khi cả bộ mã hóa và công tắc vị trí tham chiếu đều ở tình trạng tốt.

Trên các động cơ có lịch sử sử dụng lâu dài, bộ mã hóa I64 và đầu nối của nó là những điểm lỗi đáng kiểm tra nhất trước khi lắp đặt.

Ăn mòn chân đầu nối, hư hỏng cáp tại điểm thoát lực căng và nhiễm bẩn bên trong thân bộ mã hóa do nước làm mát xâm nhập là những chế độ lỗi phổ biến nhất — và chúng tạo ra sai số vị trí trục và mã lỗi bộ mã hóa có thể bị chẩn đoán sai là lỗi bộ khuếch đại servo trước khi bộ mã hóa được xác định là nguồn gốc.

B077 trong dòng A06B-0146

Dòng A06B-0146 bao gồm nhiều cấu hình của động cơ A22/1500 — các loại bộ mã hóa khác nhau, tùy chọn phanh và các biến thể trục chia sẻ cùng một thông số kỹ thuật điện cốt lõi. B077 là biến thể trục thẳng trơn, không phanh, bộ mã hóa tăng dần I64.

Các thành viên đáng chú ý khác trong dòng bao gồm B075 (bộ mã hóa A64, trục trơn, không phanh), B175 (bộ mã hóa A64, có phanh) và B177 (I64, có phanh).

Thông số kỹ thuật điện — 3 kW, 22 Nm, 179V, 100Hz, 11A — được chia sẻ trên tất cả các biến thể này.

Điều thay đổi là biến thể trục phụ (#7000 cho trục trơn, #7008 cho trục có rãnh then), loại bộ mã hóa và trạng thái phanh.

Xác minh biến thể chính xác trước khi tìm nguồn thay thế là điều cần thiết: động cơ có thông số kỹ thuật cơ bản phù hợp nhưng loại trục hoặc bộ mã hóa sai sẽ yêu cầu sửa đổi cơ học hệ thống truyền động hoặc thay đổi tham số bộ điều khiển servo trước khi nó có thể được lắp đặt đúng cách.

Khả năng tương thích Drive & Control

A06B-0146-B077 tương thích với các bộ khuếch đại servo dòng ALPHA của Fanuc — các module SVM — và tích hợp với các bộ điều khiển CNC Fanuc bao gồm Dòng 0, 0i, 16, 18 và 21. Bộ khuếch đại servo phải được thiết lập tham số với mã loại động cơ cho A22/1500 trước khi trục được vận hành.

Do tuổi đời của dòng động cơ này và phạm vi nâng cấp bộ điều khiển và drive mà máy có thể đã trải qua kể từ khi sản xuất ban đầu, việc xác nhận rằng bộ khuếch đại được lắp đặt hỗ trợ giao diện bộ mã hóa tăng dần I64 là một bước đáng giá trước khi lắp đặt động cơ thay thế.

Đối với các máy mà A06B-0146-B077 ban đầu đã hoạt động trong nhiều năm mà không gặp sự cố, động cơ thay thế nên được kiểm tra với cấu hình bộ khuếch đại servo tương tự trước khi đưa vào dịch vụ sản xuất — chạy thử ngắn trong môi trường thử nghiệm hoặc ở tốc độ tiến thấp xác minh rằng các cài đặt tham số loại động cơ và giao diện bộ mã hóa đang hoạt động chính xác trước khi máy trở lại chu kỳ sản xuất đầy đủ.

Câu hỏi thường gặp

Q1: Sự khác biệt chính giữa A06B-0146-B077 và A06B-0146-B075 là gì?

Cả hai đều là động cơ A22/1500 với cùng công suất 3kW, mô-men xoắn dừng 22Nm, thông số 179V / 100Hz / 11A, trục thẳng trơn và không phanh.

Sự khác biệt là loại bộ mã hóa: B077 sử dụng bộ mã hóa xung tăng dần I64, trong khi B075 sử dụng bộ mã hóa tuyệt đối A64.

A64 duy trì vị trí qua các chu kỳ nguồn, loại bỏ trình tự định vị gốc khi khởi động lại. I64 yêu cầu định vị gốc sau mỗi chu kỳ nguồn.

Cả hai đều giống hệt nhau về mặt cơ khí và sử dụng cùng một cặp bộ khuếch đại servo — nhưng sự thay đổi bộ mã hóa ảnh hưởng đến cấu hình tham số bộ điều khiển servo và hành vi khởi động máy.

Q2: Tại sao động cơ này chỉ chạy ở tốc độ 1.500 vòng/phút trong khi biến thể A22/3000 đạt 3.000 vòng/phút?

A22/1500 được thiết kế để có đầu ra mô-men xoắn tối đa ở tốc độ thấp. Bằng cách giới hạn tốc độ hoạt động, hình học điện từ có thể được tối ưu hóa cho việc sản xuất lực bền vững — cung cấp 22 Nm một cách đáng tin cậy trên toàn bộ phạm vi 0–1.500 vòng/phút mà không có sự đánh đổi đi kèm với việc mở rộng giới hạn tốc độ.

Trên các trục truyền động nặng, nơi ưu tiên là duy trì tốc độ tiến dưới tải thay vì di chuyển nhanh, A22/1500 là thông số kỹ thuật phù hợp. A22/3000 đánh đổi một phần mật độ mô-men xoắn tốc độ thấp để lấy phạm vi tốc độ mở rộng cần thiết trên các máy nhanh hơn.

Q3: Động cơ này đã ngừng sản xuất — các lựa chọn tìm nguồn cung ứng thực tế là gì?

Hàng gốc đã được tân trang thông qua các công ty sửa chữa động cơ servo chuyên nghiệp, các đơn vị hàng tồn kho mới-cũ đã được xác minh nếu có, và các chương trình trao đổi trả lại một đơn vị đã được kiểm tra để lấy lõi bị lỗi.

A22/1500 đã được thiết lập vững chắc trong cộng đồng sửa chữa servo — các chế độ lỗi, vòng bi tương thích, quy trình thay thế bộ mã hóa và thông số kỹ thuật trục được ghi chép đầy đủ. Một đơn vị tân trang uy tín có thể phục hồi động cơ này về tình trạng sẵn sàng sản xuất. Yêu cầu kết quả kiểm tra trên bàn được ghi lại thay vì chỉ kiểm tra bằng mắt khi tìm nguồn cung ứng một đơn vị cho trục sản xuất quan trọng.

Q4: Có thể thay thế A06B-0146-B077 bằng A06B-0145-B077 (biến thể AC22/1500 IP65) không?

A06B-0145 và A06B-0146 đều là động cơ A22/1500 trong dòng ALPHA với thông số kỹ thuật điện tương tự, nhưng chúng đến từ các thế hệ phụ khác nhau và có sự khác biệt về loại bộ mã hóa, cấu hình đầu nối và thông số kỹ thuật niêm phong.

Việc thay thế trực tiếp yêu cầu xác nhận khả năng lắp đặt vật lý, khớp nối chân đầu nối, khả năng tương thích loại bộ mã hóa với bộ khuếch đại servo được lắp đặt và xác minh tham số bộ điều khiển servo.

Chúng không được xác nhận là tương đương thay thế trực tiếp — mã sản phẩm phải khớp hoặc việc thay thế phải được xác minh trên máy cụ thể trước khi lắp đặt.

Q5: Những kiểm tra quan trọng nhất khi đánh giá A06B-0146-B077 đã qua sử dụng là gì?

Đo điện trở cuộn dây ba pha để cân bằng giữa các pha và kiểm tra điện trở cách điện với đất — điều này xác nhận tính toàn vẹn của cuộn dây. Xoay trục bằng tay để cảm nhận độ nhám hoặc lực cản của vòng bi. Kiểm tra đầu nối bộ mã hóa I64 xem có bị ăn mòn hoặc cong chân không và điểm thoát cáp xem có bị hư hỏng hoặc cọ xát tại điểm giảm lực căng không.

Kiểm tra đầu trục trơn xem có dấu hiệu bị ăn mòn hoặc va đập do khớp nối không. Chạy thử không tải trên bàn đến tốc độ định mức với xác minh tín hiệu bộ mã hóa trên bộ điều khiển Fanuc là bước cuối cùng đúng đắn trước khi sử dụng một đơn vị đã qua sử dụng cho trục sản xuất — đặc biệt là đối với động cơ có tuổi đời này mà lịch sử sử dụng có thể không được biết.
