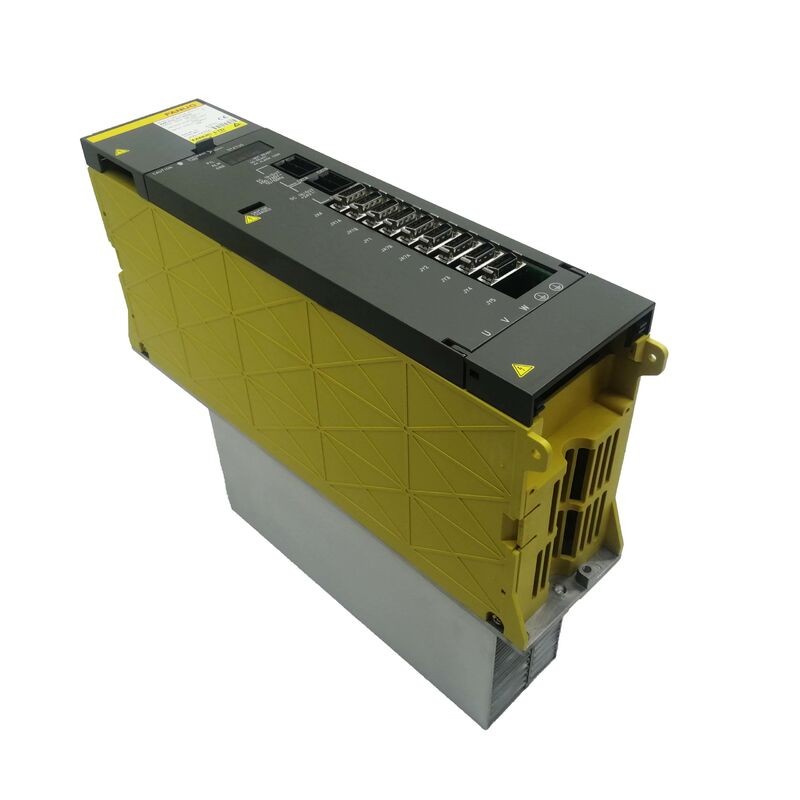

FANUC A06B-6102-H215 AC Servo Amplifier Unit

Khi máy cũ nhưng dây chuyền sản xuất vẫn cần nó

Không phải tất cả các công cụ máy CNC trên sàn nhà máy đều mới.những cỗ máy làm việc hàng ngày đáng tin cậy nhất là những cỗ máy đã hoạt động trong 15 hoặc 20 nămKhi một trong những máy này tung ra báo động và dừng lại,Câu hỏi không phải lúc nào cũng là "Chúng ta nên thay thế nóNó thường là "làm thế nào nhanh chóng chúng ta có thể có được ổ đĩa trở lại trực tuyến?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000sNó được sản xuất ở Nhật Bản, được chứng nhận CE, và có sẵn trong cả hai điều kiện mới và được cải tạo.trang này là cho bạn.

α Series vs αi Series ️ Sự khác biệt này quan trọng hơn bạn nghĩ

Một trong những lỗi phổ biến nhất trong việc mua sắm FANUC servo drive xảy ra ngay tại đây: người mua tìm kiếm một biến thể A06B-6102 vô tình nhận được, hoặc gần như đặt hàng,một đơn vị A06B-6114 hoặc A06B-6134 từ loạt αi thay thế. Số lượng gần nhau. Các mô-đun có thể trông giống nhau trực quan trong danh sách trực tuyến. Nhưng chúng không thể thay thế lẫn nhau, và sự khác biệt vượt xa một chữ số duy nhất trong số phần.

A06B-6102 thuộc về FANUCDòng αMột gia đình ổ đĩa thế hệ trước sử dụng giao diện servo tương tự để giao tiếp với bộ điều khiển CNC.và các biến thể liên quan) sử dụng bus hàng loạt sợi quang FSSB kỹ thuật số của FANUC để giao tiếp từ ổ đĩa đến bộ điều khiểnHai loại giao diện này không tương thích về mặt kiến trúc. Một ổ αi không thể được thả vào một máy α Series mà không thay đổi bộ điều khiển, sửa chữa tham số và thay thế động cơ..

Các dòng α được thiết kế để làm việc với FANUC bộ điều khiển từ Series 0, Series 16, Series 18 và Series 21 gia đình, trong số những người khác.A06B-6102 là loạt ổ đĩa chính xácNếu máy của bạn chạy một bộ điều khiển 0i, 30i, hoặc 31i, bạn đang xem xét các gia đình sản phẩm hoàn toàn sai.

Kiểm tra mô hình bộ điều khiển trước khi đặt hàng mất hai phút và ngăn chặn một chuyến bay tốn kém.

H215 cho bạn biết gì về đơn vị này

Công ước hậu tố số phần của FANUC trong loạt α đóng gói thông tin kỹ thuật có ý nghĩa vào chuỗi chữ số sau chữ H. Trong tên gọi H215:

Các"2"vị trí cho thấy đây là mộtMô-đun hai trục- một đơn vị vật lý duy nhất điều khiển hai trục servo đồng thời, chia sẻ một phần công suất chung trong khi cung cấp điều chỉnh dòng điện độc lập cho mỗi trục.Đây là kiến trúc tiêu chuẩn cho α Series đa trục mô-đun, trong đó một vị trí ổ cắm xử lý hai trục chuyển động.

Các"15"Các thành phần xác định cấp tính đầu ra dòng điện cụ thể cho biến thể này trong cấu hình hai trục.dòng điện đầu ra định lượng phải được phù hợp với các servo motor trên mỗi trục không chỉ khoảng, nhưng đặc biệt là các định mức dòng điện liên tục và đỉnh của động cơ. Đi một động cơ có yêu cầu vượt quá công suất định lượng của bộ khuếch đại sẽ gây ra các báo động quá tải nhiệt lặp đi lặp lại;lắp đặt một bộ khuếch đại quá lớn cho động cơ dòng rất thấp tạo ra sự bất ổn vị trí tinh tế do sự không phù hợp của độ phân giải trong vòng lặp phản hồi hiện tại.

Nếu bảng tham số máy của bạn hoặc bảng tên trên đơn vị thất bại ban đầu cho thấy H215, đó là biến thể cụ thể cho nguồn.

Thông số kỹ thuật

Thực tế nguồn cung cấp cho các bộ phận loạt α

Đây là một điều đáng hiểu về thị trường thứ cấp cho các ổ đĩa FANUC dòng α: sự sẵn có bị thắt chặt theo thời gian, không phải vì nhu cầu biến mất,nhưng bởi vì hồ bơi của các đơn vị có thể phục hồi thu hẹp như máy được tháo bỏ, được xây dựng lại với các bộ điều khiển mới hơn, hoặc chỉ đơn giản là bị mất trong thời gian mà không có các thành phần của chúng được liệt kê và lưu.

Một cỗ máy được lắp đặt vào năm 1998 và đã hoạt động đáng tin cậy không có trong lịch trình thay thế của bất cứ ai ¢ cho đến khi ổ đĩa thất bại.đội bảo trì phát hiện ra rằng các ổ đĩa α Series cung cấp năng lượng cho máy đó không còn hoạt động sản xuất, và kho hàng toàn cầu bao gồm những gì đã được sản xuất nhiều năm trước, phân phối cho các nhà bán lẻ khác nhau và các nhà phân phối phụ tùng.Một số biến thể vẫn thực sự có sẵn như mới trong hộp từ chuỗi cung ứng dịch vụ FANUC; những người khác chủ yếu có sẵn dưới dạng các đơn vị được tân trang từ các thiết bị đã ngừng hoạt động.

Sự sẵn có hiện tại của biến thể H215 nên được xác nhận ngay trước khi hoàn tất bất kỳ kế hoạch mua sắm nào.Liên hệ với đội ngũ bán hàng để kiểm tra hàng tồn kho trực tiếp đặc biệt nếu bạn đang lên kế hoạch một dự án sửa chữa với một thời hạn trở lại sản xuất chắc chắn.

Các tùy chọn điều kiện và bảo hành bảo hành

Điều kiện mới / ban đầucác đơn vị được tháo lắp, trong bao bì bảo vệ ban đầu hoặc phù hợp và mangBảo hành 12 thángChúng phù hợp với các máy trong sản xuất liên tục, nơi kỳ vọng độ tin cậy cao nhất.

Các đơn vị được cải tạo được thử nghiệmđược thu hồi từ các máy bị ngừng hoạt động hoặc được nâng cấp, được làm sạch, kiểm tra chức năng dưới tải và xác minh trước khi liệt kê.Bảo hành 3 thángvà là một sự lựa chọn thực tế cho các máy sử dụng ít hơn, dự trữ dự phòng dự phòng hoặc các kịch bản sửa chữa nhạy cảm với ngân sách, nơi mà một đơn vị làm việc được xác minh là ưu tiên.

Trong cả hai trường hợp, nhãn ban đầu của mô-đun phải được giữ nguyên và đơn vị phải được trả lại trong cùng một tình trạng như đã gửi nếu yêu cầu bảo hành.Bảo hành không bao gồm thiệt hại vật lý trong quá trình lắp đặt, thiệt hại do lỗi bên động cơ, hoặc các vấn đề gây ra bởi cài đặt tham số không chính xác sau khi lắp đặt.

Đặt hàng và vận chuyển

Các mặt hàng được gửi trong2-4 ngày làm việcgiao hàng quốc tế được xử lý thông quaDHL và FedExCó thể sắp xếp cho anh ta đến kho hàng tại Quảng Châu.Giao hàng kết hợp có sẵn cho các đơn đặt hàng bao gồm nhiều số bộ phận.

Các tùy chọn thanh toán:Chuyển khoản ngân hàng T/T (tất cả giá trị) PayPal và Western Union (đơn đặt hàng lên đến USD $500).

Người mua xuyên biên giới chịu trách nhiệm về thuế nhập khẩu, thuế và bất kỳ khoản phí nào của quốc gia đích. Xin hãy tính chúng vào tổng chi phí đổ bộ của bạn khi đánh giá các lựa chọn nguồn cung.

Nếu hàng không đến trong vòng 10 ngày kể từ ngày gửi, báo cho chúng tôi ngay lập tức.Nếu hàng hóa đến bị hư hỏng, không đầy đủ hoặc không như mô tả, báo cáo ngay ngày đó hoặc vào ngày làm việc tiếp theoCác đơn vị được chứng minh là không hoạt động trong vòng 4 ngày kể từ ngày nhận trong điều kiện hoạt động bình thường có thể được trả lại hoặc thay thế.

Câu hỏi thường gặp

Q1: Máy của tôi sử dụng một bộ điều khiển FANUC Series 18.

Các ổ đĩa A06B-6102 α Series được thiết kế để giao diện với các bộ điều khiển tương thích servo analog của FANUC bao gồm các bộ điều khiển Series 16, 18,và 21 gia đình cũng như một số cấu hình của Series 0 cũ hơn. Nếu giao diện servo của máy của bạn là tương tự thay vì quang sợi kỹ thuật số (FSSB), thì có dòng A06B-6102 là gia đình ổ thích thích hợp. Để xác nhận biến thể cụ thể cần thiết,kiểm tra các trang dữ liệu tham số cho máy của bạn hoặc bảng tên trên đơn vị thất bại chính nó. Gia đình bộ điều khiển một mình không xác nhận biến thể hậu tố H; điều đó được xác định bởi các thông số kỹ thuật động cơ trên mỗi trục.

Q2: Một ổ đĩa αi Series (chẳng hạn như A06B-6114) có thể được sử dụng thay thế cho A06B-6102-H215 trong một máy cũ hơn không?

Không, không phải là một sự thay thế trực tiếp mà không có công việc bổ sung đáng kể.Một ổ đĩa αi được cài đặt trong một máy α Series sẽ không được nhận ra bởi bộ điều khiển trong quá trình khởi tạoLàm cho một chức năng trao đổi như vậy sẽ yêu cầu thay đổi phần cứng bộ điều khiển, cáp mới, xác minh tương thích bộ mã hóa động cơ và cấu hình tham số đầy đủ.Đối với một máy đơn giản là cần một ổ đĩa bị lỗi thay thế và trở lại thông số kỹ thuật ban đầu của nó, nguồn cung cấp các biến thể A06B-6102 chính xác là con đường thực tế.

Câu 3: Kích H215 trên đơn vị bị hỏng của chúng tôi có vẻ bị hư hỏng và không thể đọc được một phần. Làm thế nào chúng ta xác nhận biến thể chính xác cần thiết?

Nếu nhãn biển tên không thể đọc được, có một số cách để xác nhận biến thể chính xác.các bảng tham số ổ servoThứ hai, nếu các trục khác trên cùng một máy sử dụng cùng một mô hình ổ đĩa,nhãn dễ đọc trên các đơn vị đó sẽ xác nhận biến thể. Thứ ba, dữ liệu tham số của bộ điều khiển CNC đôi khi có thể chỉ ra các thông số kỹ thuật khuếch đại được kết nối. Nếu không có trong số này có thể truy cập, liên hệ với đội ngũ bán hàng với mô hình máy, số lượng trục,và loại bộ điều khiển điều này là đủ để thu hẹp các biến thể có khả năng để một danh sách ngắn để xác nhận.

Câu 4: Đây là các ổ đĩa cũ hơn. Có đáng để sửa chữa máy, hoặc chúng ta nên xem xét một hoàn chỉnh CNC sau thay thế?

Đây là một câu hỏi mà nhiều nhà quản lý bảo trì phải đối mặt với các thiết bị Series α cũ, và câu trả lời thực sự phụ thuộc vào từng trường hợp.Một thay thế ổ nguồn cung cấp và lắp đặt một đơn vị A06B-6102 giống nhau thường là con đường nhanh nhất trở lại sản xuất và mang lại chi phí ngay lập tức thấp nhấtMột sự cải tiến đầy đủ (thay thế bộ điều khiển, ổ đĩa, động cơ và dây dẫn) đưa máy trở lại công nghệ thế hệ hiện tại nhưng liên quan đến thời gian dự án đáng kể, chi tiêu vốn,và một thời gian ngừng hoạt động có thể kéo dài từ vài ngày đến vài tuần tùy thuộc vào sự phức tạpNếu tình trạng cơ học của máy là tốt và lỗi được cô lập với ổ đĩa, một thay thế trực tiếp thường có ý nghĩa kinh tế.Nếu máy đã bị thất bại liên tục trên nhiều trục trong một khoảng thời gian ngắn, hoặc nếu sự cố là triệu chứng của sự suy thoái điện sâu hơn, một cuộc trò chuyện nâng cấp trở nên có liên quan hơn.

Q5: Chúng tôi cần duy trì một dự trữ phụ tùng cho một số máy chạy ổ đĩa α Series.

Đối với các chương trình phụ tùng phụ tùng đa máy, việc gửi một danh sách hợp nhất của tất cả các số và số lượng phụ tùng cần thiết trong một yêu cầu đơn là cách tiếp cận hiệu quả nhất.Điều này cho phép nhóm bán hàng kiểm tra tính sẵn có trên tất cả các biến thể cùng một lúc, xác định bất kỳ loại nào đòi hỏi thời gian giao hàng bổ sung hoặc nguồn cung cấp thay thế, và cung cấp vận chuyển kết hợp để giảm chi phí vận chuyển.Nó cũng nổi lên tiềm năng thiếu hụt hàng tồn kho sớm trước khi một lỗi máy tạo ra khẩn cấp. Khi lập một danh sách phụ tùng thay thế cho ổ đĩa α Series, bao gồm các số bộ phận từ bảng tên mô-đun trực tiếp thay vì dịch từ bộ nhớ,vì sự khác biệt nhỏ về hậu tố giữa các biến thể có thể có ý nghĩa kỹ thuật.

Đặt thay thế cùng thế hệ, chứng minh sẵn, vận chuyển trên toàn thế giới.
