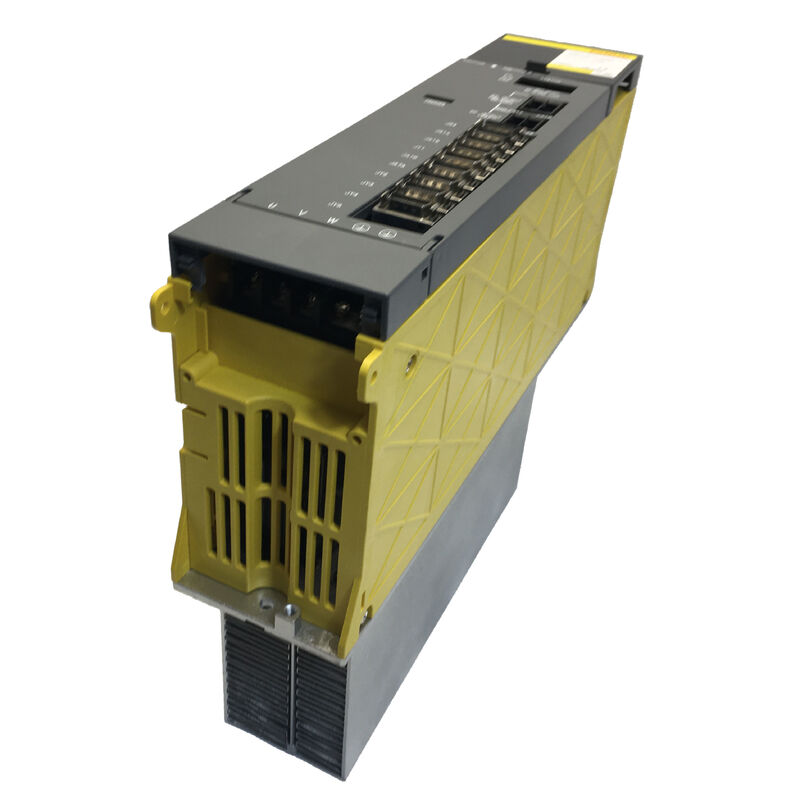

Mô tả sản phẩm: Bộ khuếch đại servo AC FANUC A06B-6102-H230

Ba trục, hai khe cắm ổ đĩa, một điểm khác biệt quan trọng

Hãy đến gần một trung tâm gia công được điều khiển bằng FANUC từ cuối những năm 1990 hoặc đầu những năm 2000 và mở tủ ổ đĩa. Trong nhiều cấu hình, bạn sẽ thấy các trục X và Y được phục vụ bởi một mô-đun bộ khuếch đại servo hai trục, và trục Z — trục chính thẳng đứng mang toàn bộ trọng lượng của dụng cụ cắt — được xử lý riêng biệt, thường bằng một mô-đun có định mức dòng điện cao hơn đáng kể. Cơ học của chuyển động thẳng đứng, bù trọng lực và yêu cầu mô-men xoắn của các chuyển động trục Z nhanh chóng đòi hỏi nhiều hơn từ ổ đĩa.

Đó là môi trường mà A06B-6102-H230 được thiết kế cho. Nó thuộc dòng bộ khuếch đại servo α Series của FANUC, và trong dòng đó, H230 là một mô-đun hai trục được xếp hạng ở bậc dòng điện đầu ra liên tục cao hơn H215. Đối với các trục có tải nặng hơn và yêu cầu dòng điện lớn hơn, đây là biến thể mà hệ thống chỉ định — và lắp sai là một cách chắc chắn để tạo ra cảnh báo quá tải nhiệt cho đến khi ai đó lần theo vấn đề về tủ ổ đĩa.

Thiết bị này được sản xuất tại Nhật Bản, chứng nhận CE và có sẵn ở tình trạng mới và đã tân trang. Nếu H230 là số trên tài liệu máy của bạn hoặc trên nhãn của mô-đun bị lỗi, hãy đọc tiếp.

H230 và H215 — Cùng một dòng, nhiệm vụ khác nhau

Vì hai số hiệu bộ phận này chỉ khác nhau ở hậu tố, nên chúng đáng được đề cập trực tiếp. Cả A06B-6102-H215 và A06B-6102-H230 đều là mô-đun hai trục từ dòng FANUC α Series — cùng dòng ổ đĩa, cùng giao diện giao tiếp, cùng hình dạng vật lý, cùng khả năng tương thích bộ điều khiển. Điều phân biệt chúng là dòng điện đầu ra định mức, mà hậu tố mã hóa.

Số "2" trong cả hai chỉ định xác nhận cấu hình hai trục. Các chữ số theo sau — "15" so với "30" — đại diện cho các bậc xếp hạng dòng điện khác nhau. H230 nằm cao hơn trong hệ thống phân cấp đó so với H215. Về mặt thực tế, điều này có nghĩa là H230 được ghép nối với các động cơ servo có dòng điện liên tục cao hơn: động cơ trục lớn hơn, tải nặng hơn hoặc các ứng dụng mà động cơ chịu yêu cầu mô-men xoắn cao liên tục trong quá trình hoạt động bình thường.

Việc thay thế H215 vào vị trí được chỉ định H230 — ngay cả tạm thời, ngay cả "chỉ để máy chạy" — thường sẽ dẫn đến việc ổ đĩa đạt đến ngưỡng bảo vệ nhiệt trong các chu kỳ tải nặng. Cảnh báo có thể không xuất hiện ngay lập tức với công việc nhẹ, điều này làm cho sự không khớp dễ bị bỏ qua ban đầu và khó chẩn đoán hơn khi lỗi xuất hiện. Giải pháp khắc phục đúng đắn luôn là biến thể được xếp hạng đúng.

Việc thay thế ngược lại, lắp H230 vào vị trí được chỉ định H215, cũng mang theo những rủi ro riêng: cài đặt tham số cho xếp hạng dòng điện bộ khuếch đại cần khớp, và sự không khớp ở đây có thể gây ra điều chỉnh dòng điện không ổn định trên các trục công suất thấp hơn. Không có hướng thay thế bộ phận sai nào là vô hại.

Thông số kỹ thuật

Nơi H230 xuất hiện trong thực tế

Trong một trung tâm gia công thẳng đứng ba trục điển hình chạy bộ điều khiển FANUC Series 16 hoặc 18, tủ ổ đĩa được tổ chức theo chỉ định trục và hồ sơ tải. Các trục X và Y xử lý chuyển động bàn ngang — thường có quán tính thấp hơn, đường cong tải có thể dự đoán được. Trục Z xử lý định vị thẳng đứng dưới trọng lực, thường có vít me bi phải chống lại cả lực cắt và trọng lượng của đầu trục chính.

Đối với các máy được cấu hình theo cách này, mô-đun ổ đĩa trục Z thường mang định mức dòng điện cao hơn mô-đun trục X/Y trong cùng một tủ. Đó là nơi H230 có xu hướng xuất hiện — không phải vì số lượng trục cao hơn, mà vì động cơ mà nó phục vụ rút ra nhiều dòng điện hơn trong điều kiện hoạt động bình thường so với các động cơ trên các trục nhẹ hơn.

Logic tương tự cũng áp dụng cho các trung tâm tiện có mâm cặp nặng, hoặc trong các máy mà một trục liên tục chạy dao cắt đường kính lớn với tốc độ tiến dao mạnh. Việc ghép nối ổ đĩa trong các tủ này hiếm khi tùy tiện; nhà sản xuất máy đã chỉ định các bậc dòng điện khác nhau cho các tải trục khác nhau, và số hiệu bộ phận α Series mã hóa chính xác quyết định kỹ thuật đó.

Khi tìm nguồn cung ứng bộ phận thay thế, chỉ định trục quan trọng không kém gì số hiệu bộ phận. Nếu ổ đĩa bị lỗi là ổ đĩa phục vụ trục Z trên trung tâm gia công ba trục, H230 có thể là thiết bị phù hợp cho khe cắm đó — nhưng luôn xác minh với tài liệu của máy thay vì giả định chỉ dựa trên nhãn trục.

Điều gì ảnh hưởng đến độ tin cậy lâu dài của ổ đĩa trong các cài đặt α Series

Tuổi thọ bộ khuếch đại servo trong thế hệ ổ đĩa FANUC này gắn liền chặt chẽ với quản lý nhiệt. Các mô-đun IGBT bên trong và mạch điều khiển cổng tạo ra nhiệt tỷ lệ với dòng điện đang được chuyển mạch, và kiến trúc làm mát phụ thuộc vào luồng không khí nhất quán qua tủ và trên các cánh tản nhiệt của ổ đĩa. Trong một máy đã chạy mười lăm hoặc hai mươi năm, quạt gắn trực tiếp trên mô-đun bộ khuếch đại là một trong những hạng mục bảo trì bị bỏ qua nhiều nhất — chúng chạy liên tục, chúng tích tụ bụi, và khi vòng bi của chúng bắt đầu hỏng, luồng không khí sẽ giảm trước khi có bất kỳ cảnh báo âm thanh rõ ràng nào.

Một ổ đĩa chạy nóng trong nhiều tháng trước khi hỏng có thể đã làm hỏng mạch bên trong của nó vượt quá khả năng kiểm tra bên ngoài có thể tiết lộ đầy đủ — đây là một lý do tại sao một thiết bị đã tân trang được kiểm tra từ thiết bị đã ngừng hoạt động đúng cách là một lựa chọn đáng tin cậy hơn một thiết bị được lấy ra với lịch sử không chắc chắn. Thay thế quạt trên mô-đun bộ khuếch đại, kết hợp với việc làm sạch tủ kỹ lưỡng khi lắp đặt ổ đĩa mới, sẽ kéo dài đáng kể tuổi thọ dịch vụ của thiết bị thay thế.

Một con đường hỏng hóc phổ biến khác trong các ổ đĩa α Series là các tụ điện bus DC, chúng bị suy giảm theo tuổi tác ngay cả trong điều kiện hoạt động bình thường. Trong các thiết bị đã được lưu trữ trong thời gian dài thay vì sử dụng tích cực, tình trạng tụ điện đáng được xác minh trước khi đặt mô-đun vào máy sản xuất quan trọng mà không có giai đoạn chạy thử được giám sát.

Bảo hành, Tình trạng và Trả hàng

Các đơn vị mới là hàng tồn kho gốc chưa được lắp đặt, được đóng gói phù hợp và được bảo hành 12 tháng. Đây là lựa chọn phù hợp cho các máy quan trọng về sản xuất, nơi chi phí ngừng hoạt động đáng kể và kỳ vọng về độ tin cậy cao.

Các đơn vị đã tân trang được kiểm tra được bảo hành 3 tháng và phù hợp với các chương trình phụ tùng dự phòng theo kế hoạch, các máy có mức sử dụng thấp hơn hoặc các tình huống mà ngân sách là yếu tố hạn chế chính. Tất cả các đơn vị đã tân trang đều được kiểm tra chức năng trước khi niêm yết. Các đơn vị không thể xác minh hoạt động theo thông số kỹ thuật sẽ không được niêm yết bất kể tình trạng ngoại quan.

Đối với yêu cầu bảo hành: báo cáo hư hỏng, giao hàng không đầy đủ hoặc sai lệch mô tả vào ngày đến hoặc ngày làm việc tiếp theo, kèm theo tài liệu ảnh. Các đơn vị bị lỗi trong vòng 4 ngày kể từ khi nhận hàng trong điều kiện hoạt động bình thường đủ điều kiện để trả lại. Bảo hành không bao gồm hư hỏng do lắp đặt sai, lỗi phía động cơ hoặc lỗi tham số được đưa vào sau khi giao hàng. Nhãn bảo hành gốc phải còn nguyên vẹn trên bất kỳ đơn vị nào được trả lại.

Logistics đặt hàng

Giao hàng: 2 đến 4 ngày làm việc sau khi xác nhận thanh toán. Đơn vị vận chuyển: DHL và FedEx quốc tế; có thể nhận hàng tại kho Quảng Châu tại địa phương. Giao hàng kết hợp được cung cấp khi nhiều bộ phận được đặt hàng cùng nhau — điều này đáng để yêu cầu khi tìm nguồn cung ứng nhiều mô-đun ổ đĩa cho một máy.

Thanh toán: Chuyển khoản ngân hàng T/T cho tất cả các giá trị đơn hàng; PayPal và Western Union cho các đơn hàng lên đến 500 USD.

Người mua quốc tế chịu trách nhiệm về tất cả các khoản thuế nhập khẩu, thuế và phí của quốc gia đến. Những khoản này nên được tính vào tổng chi phí nhập khẩu khi so sánh các tùy chọn tìm nguồn cung ứng.

Câu hỏi thường gặp

Q1: Tủ ổ đĩa của máy tôi có hai mô-đun A06B-6102 — một là H215 và một là H230. Tôi có thể sử dụng một biến thể duy nhất để dự trữ cả hai khe cắm không?

Không phải là bộ phận dự phòng thay thế trực tiếp cho cả hai vị trí mà không điều chỉnh tham số. H215 và H230 là các bậc xếp hạng dòng điện khác nhau, và cài đặt tham số servo của bộ điều khiển CNC được cấu hình để khớp với biến thể bộ khuếch đại cụ thể trong mỗi khe cắm ổ đĩa. Nếu bạn lắp H230 vào một khe cắm trước đây chạy H215, dữ liệu tham số cho trục đó sẽ cần được cập nhật để phản ánh các đặc tính bộ khuếch đại khác nhau — hoặc hành vi điều chỉnh dòng điện sẽ không chính xác. Duy trì các bộ phận dự phòng riêng cho từng biến thể là cách tiếp cận an toàn nhất cho một máy có cả hai loại đang được sử dụng. Nếu bạn muốn chuẩn hóa trên một biến thể, công việc kỹ thuật cần thiết để xác thực thay đổi nên được thực hiện một cách cẩn thận và ghi lại, không nên giả định.

Q2: Làm thế nào để tôi xác nhận biến thể hai trục α Series mà khe trục Z trong máy tôi yêu cầu, trước khi đặt hàng?

Nguồn đáng tin cậy nhất là tài liệu điện của máy — sơ đồ chỉ định ổ đĩa hoặc bảng dữ liệu tham số, mà nhà sản xuất máy thường đưa vào sách hướng dẫn bảo trì. Điều này sẽ chỉ định mô hình bộ khuếch đại theo trục. Nguồn thứ hai là nhãn tên của thiết bị bị lỗi: ngay cả khi thiết bị không hoạt động, nhãn số hiệu bộ phận trên vỏ mô-đun phải đọc được. Nếu không có cái nào có thể truy cập được, dữ liệu tham số được lưu trữ của bộ điều khiển CNC thường bao gồm các mã loại bộ khuếch đại servo cho mỗi trục có thể đọc được qua màn hình hiển thị tham số, mà kỹ thuật viên FANUC có kinh nghiệm có thể đối chiếu với số hiệu bộ phận chính xác. Đặt hàng dựa trên tên trục một mình ("ổ đĩa trục Z") mà không xác nhận mô hình cụ thể là một lỗi tìm nguồn cung ứng phổ biến dễ dàng tránh được.

Q3: Máy báo lỗi servo trên một trục, nhưng mô-đun ổ đĩa trông không bị hư hại bên ngoài. Điều này có nghĩa là ổ đĩa không phải là vấn đề không?

Ngoại hình bên ngoài không phải là chỉ số đáng tin cậy về tình trạng ổ đĩa trong bộ khuếch đại α Series. Hầu hết các chế độ lỗi bên trong — suy giảm IGBT, lỗi mạch điều khiển, lỗi tụ điện — không thể nhìn thấy từ bên ngoài. Phương pháp chẩn đoán trước khi đặt hàng bộ phận thay thế nên bao gồm: ghi lại mã lỗi chính xác và tra cứu ý nghĩa của nó trong danh sách lỗi của bộ điều khiển, kiểm tra động cơ và cáp phản hồi trên trục đó xem có bị đứt mạch và lỗi cách điện không, và nếu có thể, hoán đổi mô-đun ổ đĩa nghi ngờ sang khe trục khác để xem lỗi có đi theo mô-đun không. Nếu lỗi đi theo mô-đun đến khe cắm mới của nó, ổ đĩa được xác nhận là bị lỗi. Nếu lỗi vẫn ở trục ban đầu sau khi hoán đổi, vấn đề có thể nằm ở động cơ, cáp hoặc dây điện chứ không phải ở ổ đĩa. Thực hiện bước hoán đổi này trước có thể tiết kiệm chi phí đặt hàng bộ phận thay thế cho bộ phận sai.

Q4: Chúng tôi đang nhập khẩu thiết bị này từ nước ngoài. Có bất kỳ tài liệu hoặc cân nhắc tuân thủ nào chúng tôi cần biết không?

A06B-6102-H230 mang chứng nhận CE và được sản xuất tại Nhật Bản bởi FANUC Corporation, đáp ứng các yêu cầu tài liệu cho hầu hết các điểm đến nhập khẩu công nghiệp. Đối với phân loại hải quan, các bộ khuếch đại servo FANUC thường thuộc danh mục thiết bị điều khiển công nghiệp điện tử trong hầu hết các biểu thuế, mặc dù mã HS cụ thể sẽ khác nhau tùy theo quốc gia đến. Người mua nên xác nhận thuế nhập khẩu áp dụng và bất kỳ giấy phép nhập khẩu cần thiết nào với nhà môi giới hải quan của họ trước khi đặt hàng, vì những điều này khác nhau đáng kể theo khu vực. Tất cả các khoản thuế nhập khẩu, thuế và phí môi giới là trách nhiệm của người mua. Nếu điểm đến của bạn yêu cầu tài liệu tuân thủ cụ thể, hãy liên hệ với đội ngũ bán hàng tại thời điểm yêu cầu — họ có thể tư vấn về các giấy tờ có sẵn.

Q5: Có thể sửa chữa A06B-6102-H230 thay vì thay thế không?

 Việc sửa chữa cấp bo mạch của bộ khuếch đại servo FANUC α Series về mặt kỹ thuật là có thể và được cung cấp bởi một số cửa hàng sửa chữa điện tử công nghiệp chuyên dụng. Khả năng thực hiện phụ thuộc vào chế độ lỗi cụ thể: cầu chì nổ hoặc điện trở cổng là những sửa chữa đơn giản; thay thế mô-đun IGBT phức tạp hơn nhưng có thể thực hiện được với thiết bị và linh kiện phù hợp; hư hỏng đường mạch cấp PCB hoặc phần mềm bị hỏng thường không kinh tế để giải quyết. Cân nhắc thực tế là thời gian — thời gian sửa chữa tại cửa hàng chuyên dụng thường được đo bằng tuần, trong khi một thiết bị thay thế có sẵn sẽ được vận chuyển trong vài ngày. Đối với các máy đang hoạt động sản xuất, phương án thay thế gần như luôn có chi phí ngừng hoạt động tổng thể thấp hơn. Sửa chữa trở nên hấp dẫn hơn khi thiết bị là một biến thể lỗi thời với tính khả dụng trên thị trường thứ cấp rất hạn chế, khiến việc thay thế khó tìm nguồn cung ứng nhanh chóng bất kể chi phí. Đối với H230, nên kiểm tra tính khả dụng trên thị trường hiện tại trực tiếp trước khi cam kết theo con đường sửa chữa.

Biến thể đúng. Xếp hạng dòng điện đúng. Hàng có sẵn đã xác nhận.
