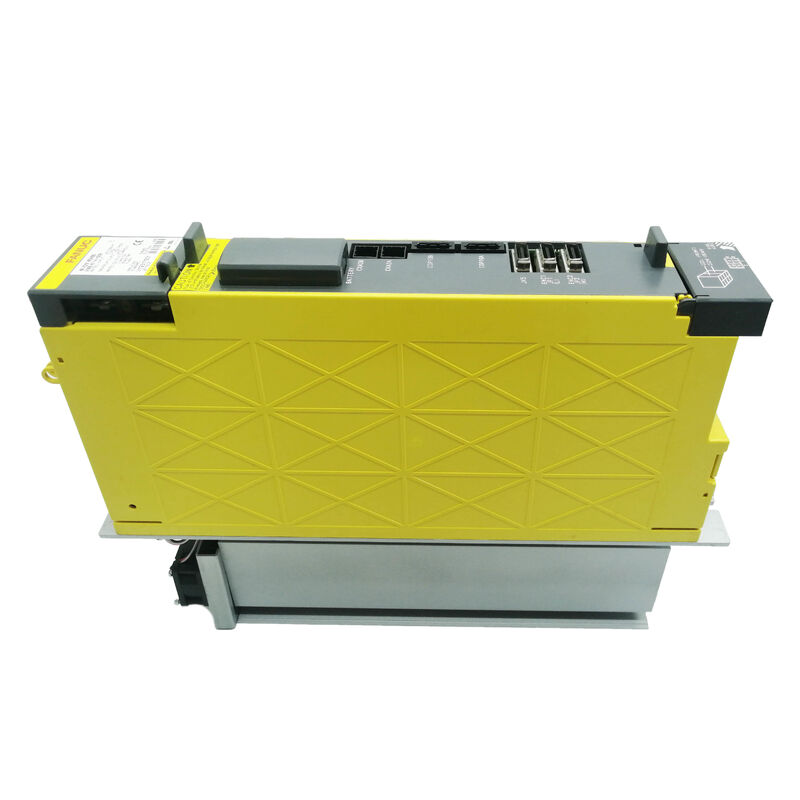

FANUC A06B-6114-H104 AC Servo Amplifier Unit

Một trục, hoàn toàn chính xác, không có lối tắt.

Không phải tất cả các trục CNC cần phải chia sẻ một mô-đun ổ đĩa với hàng xóm của nó.hoặc chuyên dụng năng lực hiện tại quan trọng hơn so với thắt lưng tủ, một bộ khuếch đại đơn trục là sự lựa chọn có chủ ý không phải là sự thỏa hiệp.được thiết kế để điều khiển một trục phụ trợ với quyền kiểm soát đầy đủ và tích hợp phản hồi mã hóa mà nền tảng αi của FANUC được biết đến.

CácH104trong gia đình A06B-6114 αi SV, "H1xx" biểu thị cấu hình trục đơn,và các chữ số sau chỉ định dòng điện đầu ra định lượng liên tục cho kênh trục đó. Chứng chỉ này phải phù hợp với các yêu cầu hoạt động của động cơ servo được kết nối với nó, không phải gần đúng, nhưng chính xác.Và lắp đặt một bộ khuếch đại không phù hợp tạo ra các báo động không phải lúc nào cũng chỉ trực tiếp đến nguyên nhân thực sự.

Gia đình A06B-6114: Nơi H104 phù hợp

Dòng αi SV của FANUC bao gồm một loạt các cấu hình trục và chỉ số động cơ.mỗi loại có mức đầu ra dòng điện khác nhau để phù hợp với động cơ có kích thước khác nhauH104 là một đơn vị trục đơn, đặt nó cạnh H106, H115, và các biến thể kênh đơn tương tự ¢ mỗi người phù hợp với các hồ sơ tải trọng động cơ khác nhau.Các đơn vị hai trục trong cùng một gia đình mang tên H2xx (H206, H208, v.v.).

Điều này có ý nghĩa thực tế bởi vì các nhóm bảo trì thường tìm kiếm một thay thế A06B-6114 mà không chỉ định hậu tố,chỉ để tìm thấy rằng các cổ phiếu có sẵn là một hai trục H206 thay vì một trục H104 họ cầnNếu ổ đĩa của máy của bạn khe, dây chuyền dây và cấu hình bộ điều khiển được thiết lập cho một đơn vị trục duy nhất,một sự thay thế hai trục đòi hỏi phải làm lại tủ và thay đổi tham số mở rộng một trao đổi đơn giản thành một bài tập kỹ thuật nhiều giờ.

Thông số kỹ thuật

Ai thực sự mua phần này?

Hiểu hồ sơ người mua cho A06B-6114-H104 giúp thiết lập kỳ vọng thực tế về quy trình mua sắm.

Kỹ sư bảo trìHọ biết số bộ phận chính xác của họ, họ đã xác nhận lỗi ở bộ khuếch đại chứ không phải là động cơ hoặc bộ mã hóa,và họ cần sự sẵn có nhanh chóng kết hợp với sự tự tin rằng đơn vị đã được kiểm tra đúng cách trước khi nó vận chuyển.

Các công ty xây dựng lại máy móc và trang bị saunguồn phần này trong quá trình sửa chữa dự kiến, thường mua cùng với các thành phần ổ đĩa αi Series khác để tân trang một tủ ổ đĩa hoàn chỉnh.Khả năng đặt hàng nhiều thành phần và gửi chúng cùng nhau cũng quan trọng như giá đơn vị.

Máy chứa phụ tùng- các cơ sở vận hành một số máy FANUC - mua H104 chủ động để mang theo như một phụ tùng bảo trì.có một đơn vị được xác minh trên kệ chuyển đổi việc ngừng sản xuất nhiều ngày tiềm năng thành trao đổi động cơ cùng ca.

Cả ba loại người mua đều được hưởng lợi từ việc xác minh khả năng tồn kho hiện tại trước khi đặt hàng,kể từ khi cung cấp các biến thể αi SV cụ thể thay đổi dựa trên những gì đã được lấy từ kho máy bị ngừng hoạt động.

Tình trạng & Bảo hành

Mới (Thiên bản)️ Sản xuất, chưa bao giờ được lắp đặt, mang mộtBảo hành 12 thángLựa chọn đầu tiên cho các máy quan trọng trong sản xuất và bất kỳ ứng dụng nào mà bộ khuếch đại sẽ thấy hoạt động chu kỳ cao từ ngày đầu tiên.

Được thử nghiệm và cải tạo¢ Được rút ra từ thiết bị dịch vụ, được đánh giá dưới tải và xác minh chức năng trước khi liệt kê.Bảo hành 3 thángMột lựa chọn hợp lý cho máy móc ở cuối cuộc đời sản xuất của họ, các ứng dụng công suất thấp,hoặc người mua xây dựng một dự trữ dự phòng hiệu quả về chi phí nơi phí bảo hành của một đơn vị mới không được biện minh bởi lịch trình của máy.

Cả hai điều kiện vận chuyển trong bao bì được thiết kế để bảo vệ ổ đĩa trong quá trình vận chuyển quốc tế.

Đặt hàng, thanh toán và vận chuyển

Thời gian dẫn đầu:2~4 ngày làm việc kể từ khi xác nhận thanh toán đến khi gửi.

Vận chuyển:DHL và FedEx cho giao hàng quốc tế. Đặt hàng tại Quảng Châu có sẵn. Giao hàng kết hợp trên đơn đặt hàng nhiều mặt hàng

Thanh toán:T / T (chi chuyển ngân hàng), PayPal, Western Union. PayPal được chấp nhận đối với các đơn đặt hàng lên đến USD $ 500. Chuyển khoản cho tất cả các giá trị đơn đặt hàng.

Thuế nhập khẩutại quốc gia đích là trách nhiệm của người mua.

Chính sách trả lại rõ ràng và thẳng thắn

Hàng hóa bị hư hỏng, không đầy đủ hoặc không phù hợp với mô tả nên được báo cáo vào ngày giao hàng hoặc ngày làm việc tiếp theo, với hình ảnh nếu có thể.Các đơn vị được chứng minh là không hoạt động trong vòng 4 ngày kể từ ngày nhận trong điều kiện hoạt động bình thường có thể được trả lại hoặc thay thếThiệt hại gây ra bởi hệ thống dây không chính xác, lắp đặt không chính xác hoặc lỗi tham số không được bảo hiểm.Không chấp nhận hoàn trả cho việc mua thay đổi ý định hoặc đặt hàng một bộ phận sai mà không có xác minh tương thích trước đóTất cả các khoản hoàn lại phải mang nhãn bảo hành gốc và gửi lại trong cùng một tình trạng như đã nhận được.

Câu hỏi thường gặp

Q1: Máy của tôi sử dụng A06B-6114-H104. Tôi có thể đổi nó với A06B-6114-H106 nếu H104 hết hàng không?

Tóm lại, đây không phải là một sự trao đổi drop-in trực tiếp. H104 và H106 là cả hai đơn vị αi SV một trục trong cùng một gia đình, nhưng chúng mang các chỉ số dòng điện đầu ra liên tục khác nhau cho mỗi trục.Việc lắp đặt một đơn vị được xếp hạng cao hơn thay cho một đơn vị được xếp hạng thấp hơn có thể hoạt động bằng điện, nhưng nó đòi hỏi điều chỉnh tham số servo trong CNC để phù hợp với các đặc điểm của bộ khuếch đại mới.trục sẽ tạo ra báo động lái xe hoặc cư xử bất thườngTrước khi thay thế một hậu tố khác, hãy tham khảo các trang tính tham số servo của máy và xác nhận với một kỹ thuật viên có kinh nghiệm của FANUC rằng các thay đổi tham số nằm trong phạm vi.Nếu bạn không thể làm điều đó một cách an toàn, giữ cho đơn vị H104 chính xác là con đường rủi ro thấp hơn.

Q2: Làm thế nào tôi biết chắc chắn rằng bộ khuếch đại servo là thành phần bị hỏng và không phải là động cơ hoặc bộ mã hóa?

Chẩn đoán lỗi của máy chủ theo một trình tự hợp lý.lưu ý mã báo động chính xác được hiển thị bởi bộ điều khiển CNC FANUC mã báo động cho lỗi servo là đủ cụ thể để chỉ ra liệu vấn đề có trong ổ đĩa, động cơ, tín hiệu phản hồi bộ mã hóa hoặc giao tiếp giữa bộ khuếch đại và bộ điều khiển. thứ hai, kiểm tra trực quan bộ khuếch đại để tìm dấu hiệu cháy hoặc thiệt hại thành phần. thứ ba,nếu có thể, thay thế bộ khuếch đại nghi ngờ bằng một đơn vị được biết là tốt từ một trục khác trên cùng một máynếu nó ở trong khe cắm ban đầu với một bộ khuếch đại khác, động cơ hoặc dây điện là nguyên nhân có thể.Bỏ qua trình tự chẩn đoán này và đặt một bộ khuếch đại thay thế trước khi xác nhận nguồn lỗi là lỗi phổ biến nhất và đắt nhất trong bảo trì ổ CNC.

Q3: Chuyển tiếp H104 kết thúc bằng "04"? Số đó có tương ứng trực tiếp với một dòng điện đầu ra liên tục cụ thể trong amp?

Trong quy ước đặt tên αi SV của FANUC, phần số của hậu tố có liên quan đến đầu ra định lượng của bộ khuếch đại, nhưng nó không phải là một tương ứng trực tiếp amp-for-amp với một số tròn.Các hậu tố phản ánh các cấp xếp hạng nội bộ của FANUC chứ không phải là giá trị dòng điện theo nghĩa đen bằng ampereĐiều thực tế là bạn nên phù hợp với bộ khuếch đại thay thế bằng số bộ phận đầy đủ, chứ không phải bằng cách giải thích hậu tố theo số.Nếu bạn cần phải hiểu các thông số kỹ thuật điện chi tiết, ví dụ:, khi đánh giá liệu một biến thể thay thế có khả thi không? hướng dẫn mô tả FANUC αi Series cho thế hệ bộ điều khiển của bạn chứa các bảng thông số kỹ thuật ổ đầy đủ.

Q4: Tuổi thọ dự kiến của bộ khuếch đại này là bao nhiêu, và những gì thường gây ra sự thất bại của chúng?

FANUC servo amplifier được xây dựng để sử dụng lâu trong môi trường công nghiệp, và nhiều đơn vị αi Series đã hoạt động liên tục trong 15 năm hoặc hơn mà không bị hỏng.Khi sự thất bại xảy ra, nguyên nhân phổ biến nhất là sự thoái hóa tụ điện phân trong bus DC (có xu hướng xuất hiện dưới dạng lỗi gián đoạn hoặc hành vi bất thường trước khi thất bại thảm khốc),Thất bại IGBT trong giai đoạn công suất đầu ra (thường là do lỗi cuộn động cơ), tải quá mức, hoặc nguồn điện chuyển tiếp), và thất bại quạt làm mát dẫn đến tắt nhiệt.Tình trạng quạt làm mát đáng để kiểm tra thường xuyên một quạt bị hỏng là không tốn kém để thay thế và ngăn ngừa sự cố khuếch đại tốn kém hơn nhiều mà sau đó nếu áp lực nhiệt xây dựng không kiểm soát.

Q5: Có thể mua một A06B-6114-H104 mới trực tiếp từ FANUC và điều đó so sánh như thế nào với việc mua thông qua một nhà cung cấp phụ tùng?

FANUC bán phụ tùng thông qua mạng lưới dịch vụ được ủy quyền của mình, và trong các khu vực mà FANUC có sự hiện diện dịch vụ tích cực, đặt hàng trực tiếp thông qua văn phòng hoặc nhà phân phối địa phương của FANUC là một lựa chọn.Các sự đánh đổi là thời gian giao dịch và giá cả ¢ chuỗi cung ứng trực tiếp của FANUC đáng tin cậy nhưng có thể có thời gian giao dịch dài hơn thị trường thứ cấp,và giá thường cao hơn so với các đơn vị được sửa chữa từ cổ phiếuĐối với người mua ở các khu vực mà cơ sở hạ tầng dịch vụ địa phương của FANUC bị hạn chế, hoặc trong các tình huống mà thời gian dẫn từ kênh chính thức không phù hợp với cửa sổ thời gian ngừng hoạt động,thị trường thứ cấp cho các đơn vị được cải tạo đã được thử nghiệm cung cấp một sự thay thế thực tế và hiệu quả về chi phí, miễn là nhà cung cấp thực hiện xác minh chức năng trước khi vận chuyển.

Các bộ phận được xác nhận trong kho được chuyển nhanh. Kiểm tra sự sẵn có trước khi lịch trình của bạn phụ thuộc vào nó.
