Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-6134-H302 |

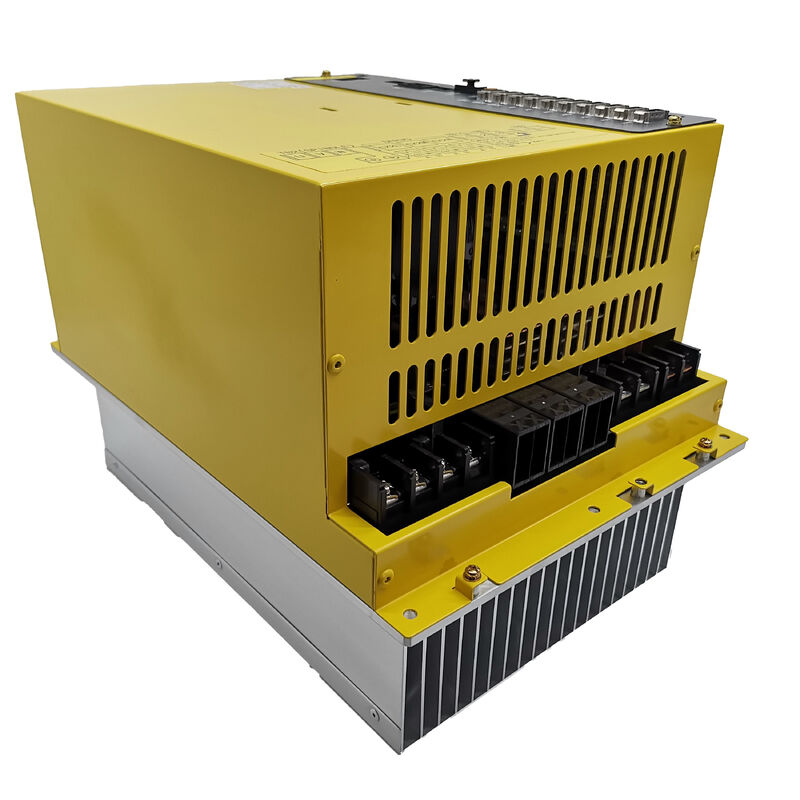

Dòng A06B-6134 là dòng Beta i SVSP của FANUC — Đóng gói trục chính servo —. "Đóng gói" là từ khóa: mô-đun này tích hợp ba bộ khuếch đại trục servo độc lập (L, M, N) và bộ khuếch đại trục chính hoàn chỉnh vào một vỏ duy nhất. Trên máy tiện CNC nhỏ gọn hoặc trung tâm gia công nhỏ, tính năng này thay thế bốn mô-đun truyền động riêng biệt bằng một bộ phận duy nhất, đơn giản hóa tủ truyền động, giảm số lượng kết nối bus DC và cắt số lượng cáp quang FSSB chạy tới CNC.
Ký hiệu BiSVSP 20/20/40-11 mã hóa xếp hạng dòng điện và công suất trên tất cả bốn kênh truyền động, với bộ khuếch đại trục chính 11 kW xử lý động cơ trục chính của máy. Với khả năng tái tạo và cung cấp điện tích hợp, thiết bị sẽ trả năng lượng giảm tốc của động cơ về nguồn cung cấp — một lợi ích về hiệu quả năng lượng trên các máy có chu kỳ dừng trục chính và trục thường xuyên.
A06B-6134-H302 được thiết kế cho các máy công cụ CNC vừa và nhỏ: máy tiện nhỏ gọn, tâm mũi khoan và trung tâm gia công đơn giản, nơi hệ thống truyền động hoàn chỉnh của máy được lắp vào một bộ phận đóng gói duy nhất. Đối với các máy lớn hơn có yêu cầu trục dòng điện cao hơn, kiến trúc mô-đun riêng biệt Alpha i SVM/SPM là nền tảng thích hợp.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6134-H302 |
| chỉ định | BiSVSP 20/20/40-11 |
| Trục servo | 3 (L, M, N) |
| Con quay | 1 (11 kW) |
| Điện áp đầu vào | 200–240V AC, 3 pha |
| đầu vào hiện tại | 49 A |
| Giao diện | FSSB |
| Hậu tố | #A (Loại A) / #C (Loại C) |

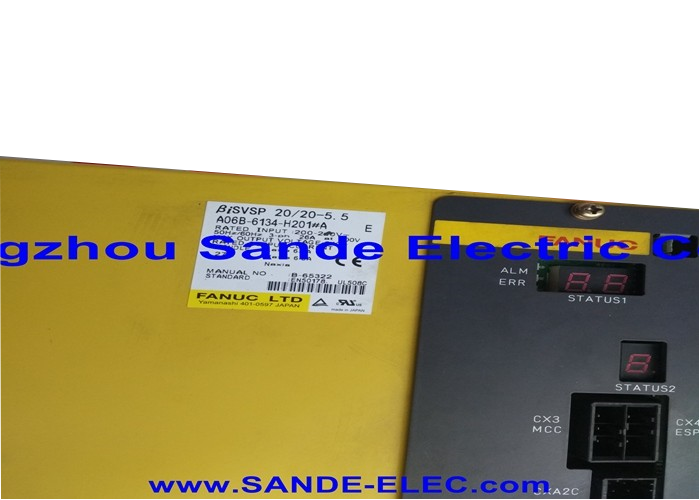

| Đèn LED | 2 × đèn LED trạng thái (mặt trước) |
| Phục hồi năng lượng | tái sinh |
A06B-6134-H302 được sản xuất với hai biến thể phần mềm:#MỘT(Loại A) và#C(Loại C). Chúng khác nhau về cấu hình phần mềm nội bộ và không thể thay thế cho nhau. Nhãn của mô-đun đã cài đặt hiển thị số bộ phận đầy đủ bao gồm cả hậu tố — xác nhận xem máy có biến thể #A hay #C và chỉ định tương ứng. Việc lắp sai hậu tố sẽ tạo ra hành vi ổ đĩa không chính xác hoặc không khởi tạo được khi khởi động.
Hai tính năng vận hành của dòng A06B-6134 đáng được người sử dụng máy công cụ lưu ý:
Chống rơi trục trọng lực:Mô-đun này bao gồm mạch phát hiện mất điện tích hợp giúp kích hoạt phanh động cơ nhanh chóng khi phát hiện mất nguồn cung cấp, bảo vệ dụng cụ và phôi trên trục chịu tải trọng lực mà không cần dựa vào logic phanh bên ngoài.
Kiểm soát đường viền Cs:Đối với các chức năng điều khiển đường viền trục chính (được sử dụng trên các trung tâm tiện đa chức năng), mô-đun này hỗ trợ cảm biến αi BZ bên cạnh Bộ mã hóa vị trí αi để vận hành trục Cs.
Câu hỏi 1: SVSP có nghĩa là gì và nó khác với mô-đun SVM tiêu chuẩn như thế nào?
SVSP là viết tắt của Đóng gói trục chính servo - một mô-đun duy nhất tích hợp cả điều khiển trục servo (trục L, M, N) và điều khiển trục xoay. SVM (Mô-đun động cơ servo) tiêu chuẩn chỉ xử lý các trục servo và yêu cầu SPM (Mô-đun động cơ trục chính) riêng cho bộ truyền động trục chính. Định dạng SVSP được thiết kế cho các máy CNC nhỏ gọn trong đó việc kết hợp tất cả các ổ đĩa thành một bộ giúp giảm không gian tủ, hệ thống cáp và số lượng linh kiện.
Câu hỏi 2: Điều gì xảy ra nếu #A được cài đặt ở nơi bắt buộc phải có #C?
Các biến thể phần mềm khác nhau về bộ tham số điều khiển trục chính và servo, giao thức truyền thông và trình tự khởi tạo. Việc cài đặt sai biến thể sẽ khiến ổ đĩa không kiểm tra được quá trình khởi động hoặc hoạt động không đúng. Luôn xác nhận số bộ phận đầy đủ bao gồm cả hậu tố trên nhãn của thiết bị đã lắp đặt trước khi đặt hàng.
Câu 3: Mô-đun hiển thị cảnh báo khi khởi động. Lỗi được xác định như thế nào?
Dòng A06B-6134 có hai đèn LED chỉ báo trạng thái ở mặt trước. Mã LED khi khởi động xác định xem lỗi nằm ở phần servo, phần trục chính hay giao diện truyền thông. Tham khảo Hướng dẫn bảo trì bộ khuếch đại servo/trục chính dòng FANUC βi để biết định nghĩa mã LED. Tất cả bốn kênh truyền động (L, M, N servo + trục xoay) cảnh báo đồng thời khi khởi động thường chỉ ra sự cố giao tiếp FSSB hoặc lỗi nguồn điện chứ không phải lỗi thành phần trục riêng lẻ.
Câu hỏi 4: Biến thể A06B-6134 khác (ví dụ: H301 hoặc H303) có thể thay thế cho H302 không?
Các biến thể hậu tố H khác nhau trong dòng A06B-6134 mang xếp hạng dòng điện và cấu hình công suất khác nhau. Không thể thay thế H302 (BiSVSP 20/20/40-11) bằng H301 hoặc H303 mà không xác minh rằng định mức dòng điện trục servo và công suất trục chính của thiết bị thay thế phù hợp với thông số kỹ thuật động cơ ban đầu. Kiểm tra xếp hạng của mô-đun ban đầu và bảng tên động cơ trước khi chấp nhận hậu tố thay thế.
Câu hỏi 5: A06B-6134-H302 có yêu cầu mô-đun cấp nguồn PSM riêng không?
Không. Dòng Beta i SVSP bao gồm bộ chuyển đổi AC-to-DC tích hợp sẵn với khả năng tái tạo — nó kết nối trực tiếp với nguồn điện ba pha 200–240V AC mà không yêu cầu PSM (Mô-đun nguồn điện) riêng. Kiến trúc khép kín này là một trong những ưu điểm chính của định dạng SVSP để cài đặt máy nhỏ gọn.
