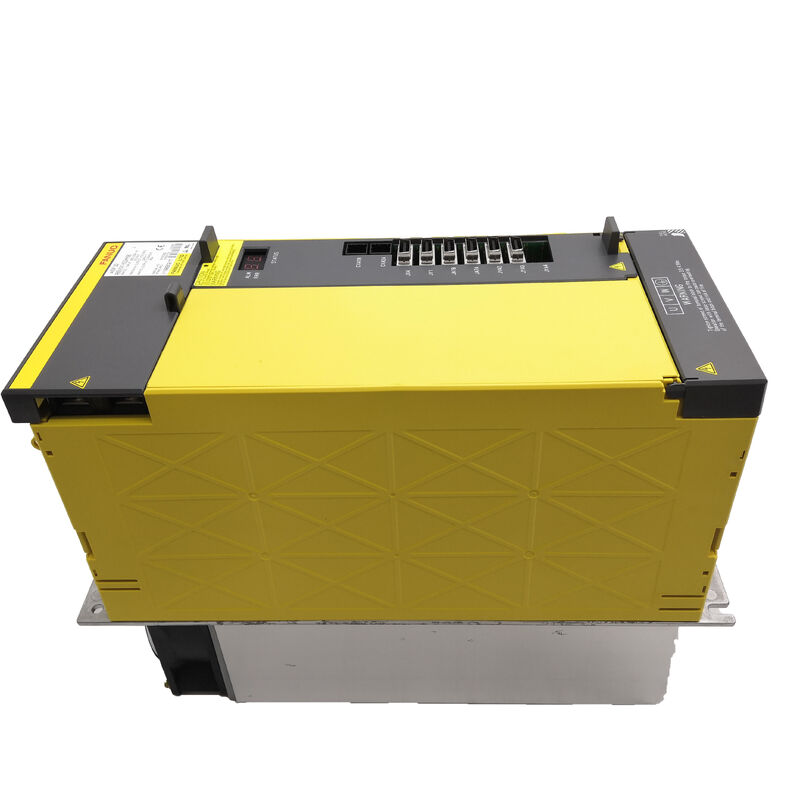

Mã sản phẩm: A06B-6141-H022 (#H580) ▏Dòng: αi SP Loại A ▏Model: αiSP 22 / AiSP-22 ▏Phân loại điện áp: Đầu vào 200V ▏Tình trạng: Mới Nguyên bản
Khi lỗi trục chính làm dừng một trung tâm gia công đang chạy bộ điều khiển FANUC 16i, 18i hoặc 21i, A06B-6141-H022 là một trong những bộ phận thay thế được yêu cầu thường xuyên nhất trong thế hệ bộ điều khiển đó. Đây là biến thể giao diện Loại A của bộ khuếch đại trục chính αiSP 22 của FANUC — một mô-đun điều khiển một động cơ trục chính dòng αi duy nhất trong phân khúc công suất liên tục 22kW, lấy năng lượng từ bus DC αiPS dùng chung của tủ và cung cấp dòng điện xoay chiều ba pha được điều chỉnh cho động cơ trục chính.
Chỉ định "Loại A" không phải là cấp chất lượng — nó đề cập cụ thể đến định dạng đầu nối vật lý và giao diện truyền thông giữa bộ khuếch đại và CNC. Loại A là giao diện ban đầu được sử dụng trong bản phát hành đầu tiên của dòng αi, và nó vẫn là thông số kỹ thuật chính xác cho một lượng lớn máy công cụ thế hệ 16i/18i đã được lắp đặt và vẫn đang được sản xuất trên toàn thế giới. Sản phẩm kế nhiệm của nó cho cùng thế hệ CNC — biến thể Loại B / B2 (A06B-6142-H022) — sử dụng bố cục đầu nối được cập nhật và có thể yêu cầu điều chỉnh tham số CNC khi thay thế. Đối với các máy được xuất xưởng với bộ phận Loại A, việc tìm nguồn cung ứng trực tiếp A06B-6141-H022 là con đường an toàn nhất để phục hồi tương tự.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6141-H022 (#H580) |
| Dòng | αi SP — Trục chính Alpha i Thế hệ đầu tiên |
| Loại giao diện | Loại A |
| Phân loại điện áp | Đầu vào 200V (#H580) |
| Điện áp đầu vào bus DC | 283 – 339 V DC |
| Công suất định mức trục chính | 25.2 kW |
| Điện áp đầu ra định mức | 240 V AC, 3 pha |
| Dòng điện đầu ra định mức | 95 A |
| Kiến trúc | Bus DC dùng chung (yêu cầu PSM αiPS) |
| Vỏ | IP20 |
| Nền tảng CNC tương thích | FANUC Dòng 16i / 18i / 21i / Power Mate i |
Ba mã sản phẩm riêng biệt mô tả bộ khuếch đại trục chính FANUC αi 22kW, và việc nhầm lẫn chúng là sai lầm tốn kém nhất khi tìm nguồn cung ứng trong danh mục này. Bảng dưới đây làm rõ sự khác biệt:
| Mã sản phẩm | Giao diện | CNC mục tiêu | Sự khác biệt chính |
|---|---|---|---|
| A06B-6141-H022 | Loại A | 16i / 18i / 21i | Đầu nối gốc; sản phẩm này |
| A06B-6142-H022 | Loại B / B2 | 16i / 18i / 21i | Bố cục đầu nối được cập nhật, cùng phân khúc công suất |
| A06B-6220-H022 | FSSB (αiSP-B) | 0i-D / 30i / 31i | Thế hệ bus cáp quang mới hơn — KHÔNG tương thích với 16i/18i |
A06B-6141-H022 và A06B-6142-H022 đôi khi có thể thay thế cho nhau trong cùng một thế hệ CNC, nhưng chỉ sau khi xác nhận rằng phiên bản firmware CNC hỗ trợ biến thể đầu nối và tham số loại bộ khuếch đại trục chính đã được cập nhật. A06B-6220-H022 là một kiến trúc điện hoàn toàn khác và không bao giờ nên đặt hàng để thay thế cho máy 16i/18i mà không nâng cấp CNC toàn diện.
Loại A αiSP 22 được hiệu chỉnh cho các động cơ trục chính dòng α của FANUC trong dải công suất 22kW. Đầu ra định mức 95A của nó bao gồm các dòng động cơ sau:
αiI — Động cơ trục chính tích hợp
αiIP — Loại tích hợp trong trục chính
αiIL — Loại thẳng hàng (bên ngoài)
Tất cả các lựa chọn động cơ nên được đối chiếu với dòng điện liên tục của động cơ ở tải định mức để đảm bảo nó nằm trong giới hạn đầu ra 95A. Công suất định mức kW là một phân khúc công suất danh nghĩa, không phải là giới hạn tương thích được đảm bảo — luôn xác minh từ bảng thông số kỹ thuật của động cơ.
A06B-6141-H022 không tự chỉnh lưu nguồn điện lưới của nó. Nó nhận nguồn điện DC được điều chỉnh từ mô-đun nguồn αiPS, hoạt động như bộ chỉnh lưu trung tâm và bộ quản lý năng lượng cho toàn bộ ngăn xếp bộ khuếch đại trong tủ. Kiến trúc dùng chung này có hai hậu quả thực tế đáng để hiểu:
Chia sẻ năng lượng tái tạo. Khi trục chính giảm tốc nhanh chóng, nó tạo ra sức điện động ngược (back-EMF) đưa năng lượng trở lại bus DC. Thay vì đốt cháy năng lượng này trong điện trở, αiPS phân phối lại nó cho các mô-đun khác đang đồng thời tiêu thụ điện năng — ví dụ, các trục servo đang tăng tốc. Điều này làm giảm tải nhiệt tổng thể của tủ và giảm tiêu thụ điện năng trong quá trình sản xuất chu kỳ cao.
Kích thước PSM là rất quan trọng. Nếu αiPS được thay thế hoặc nếu thêm các trục khác vào tủ, định mức đầu ra liên tục của PSM phải bao gồm tổng nhu cầu đỉnh của mô-đun trục chính cộng với tất cả các mô-đun trục servo đồng thời. PSM thiếu công suất sẽ gây ra cảnh báo điện áp thấp bus DC trong các thời điểm nhu cầu đỉnh — một triệu chứng đôi khi bị chẩn đoán sai là mô-đun trục chính bị lỗi.
Ngoài điều khiển tốc độ cơ bản, αiSP 22 Loại A hỗ trợ đầy đủ các chức năng trục chính của FANUC:
Định hướng trục chính đưa trục chính đến điểm dừng góc chính xác — cần thiết cho bộ thay dao tự động, chỉ số pallet và bất kỳ hoạt động nào mà trục chính phải dừng ở vị trí quay xác định. Độ chính xác của vị trí dừng phụ thuộc vào độ phân giải bộ mã hóa vị trí được lắp đặt trên động cơ trục chính.
Taro cứng đồng bộ hóa vòng quay trục chính với tốc độ tiến trục Z để cắt ren mà không cần dụng cụ giữ taro lỏng, cải thiện độ chính xác của ren và cho phép taro ở tốc độ cao hơn. Chức năng này yêu cầu tùy chọn phần mềm taro cứng của CNC và động cơ trục chính được trang bị bộ mã hóa phù hợp.
Gia công biên dạng Cs đặt trục chính dưới điều khiển vị trí vòng kín hoàn toàn, cho phép nó được lập trình như một trục C quay cho các hoạt động phay trên trung tâm tiện. Điều này yêu cầu bộ mã hóa trục chính có độ phân giải cao và tùy chọn phần mềm CNC tương ứng.
Cả ba đều được bộ khuếch đại này hỗ trợ phần cứng. Sự khả dụng của chúng trên một máy nhất định hoàn toàn phụ thuộc vào các tùy chọn phần mềm CNC đã được mua tại thời điểm vận hành ban đầu.
| Lỗi | Nguyên nhân có khả năng nhất |
|---|---|
| AL-01 | Quá nhiệt động cơ trục chính — kiểm tra làm mát, nhiệt độ môi trường, chu kỳ làm việc |
| AL-07 | Quá áp bus DC — giảm tốc quá nhanh so với khả năng tái tạo năng lượng của PSM |
| AL-09 | Điện áp thấp bus DC — kiểm tra đầu vào nguồn điện lưới PSM và kết nối bus DC |
| AL-12 | Quá dòng động cơ trục chính trong quá trình tăng tốc |
| AL-24 | Lỗi transistor đầu ra (IGBT) — vấn đề tầng công suất |
| AL-30 / AL-31 | Giảm tốc độ hoặc hỏng quạt làm mát |
Đối với AL-07 cụ thể: trước khi thay thế bộ khuếch đại, hãy thử tăng hằng số thời gian giảm tốc trục chính trong các tham số CNC. Các điểm dừng trục chính đột ngột trên trục có quán tính lớn thường gây ra cảnh báo quá áp bus mà hoàn toàn có thể khắc phục bằng tham số mà không cần can thiệp phần cứng.
| Định dạng | Ký hiệu |
|---|---|
| Tiêu chuẩn | A06B-6141-H022 |
| Có hậu tố điện áp | A06B-6141-H022#H580 |
| Không có dấu gạch ngang | A06B6141H022 |
| Biến thể đọc sai OCR | AO6B-6I4I-HO22 |
| Tên viết tắt nhãn phổ biến | αiSP 22 / AiSP-22 / AISP-22 / Alpha iSP22 |
| Tương đương Loại B (cùng công suất) | A06B-6142-H022 — giao diện khác nhau |
| Sản phẩm kế nhiệm thế hệ FSSB | A06B-6220-H022 — thế hệ CNC khác |
Xuất hàng: Các đơn vị có sẵn trong kho sẽ được xuất xưởng trong vòng 1–2 ngày làm việc kể từ khi xác nhận đơn hàng. Mỗi mô-đun bao gồm bảng nguồn hoàn chỉnh và PCB điều khiển, được đóng gói trong màng chống tĩnh điện bên trong thùng carton cứng có đệm xốp.
Hãng vận chuyển: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — hãng vận chuyển được chọn phù hợp với điểm đến và mức độ khẩn cấp.
Thời gian vận chuyển: Dịch vụ chuyển phát nhanh giao hàng đến hơn 220 quốc gia trong vòng 24–48 giờ. Thời gian vận chuyển quốc tế tiêu chuẩn 3–7 ngày làm việc.
Thủ tục hải quan: Hóa đơn thương mại và danh sách đóng gói được cung cấp với mỗi lô hàng. Thuế nhập khẩu và các khoản phí khác là trách nhiệm của người mua theo quy định của quốc gia nhập khẩu.
Q1: Máy của tôi có bộ khuếch đại trục chính Loại B (A06B-6142-H022) bị lỗi. Tôi có thể lắp bộ khuếch đại Loại A (A06B-6141-H022) để thay thế không? Trong cùng một thế hệ CNC (16i/18i/21i), bộ khuếch đại αiSP 22 Loại A và Loại B điều khiển cùng động cơ với cùng công suất định mức. Việc Loại A có thể thay thế cho Loại B hay không phụ thuộc vào việc phiên bản firmware CNC của bạn có hỗ trợ biến thể đầu nối Loại A hay không và liệu tham số loại bộ khuếch đại trục chính trong CNC có thể được cấu hình lại để chấp nhận nó hay không. Trên các phiên bản 16i/18i mới hơn được xuất xưởng với Loại B làm tiêu chuẩn, việc thay thế bằng Loại A có thể hoạt động nhưng yêu cầu điều chỉnh tham số — không nên thực hiện thay thế mù quáng. Liên hệ với nhà tích hợp FANUC hoặc kiểm tra tài liệu firmware CNC trước khi tiến hành.
Q2: Nên kết hợp mô-đun nguồn αiPS nào với A06B-6141-H022 trong một tủ trung tâm gia công ba trục tiêu chuẩn? αiPS phải được định mức để cung cấp tổng nhu cầu dòng điện đỉnh của mô-đun trục chính cộng với tất cả các trục servo đồng thời. Đối với một trung tâm gia công dọc ba trục điển hình với mô-đun trục chính này cùng với các trục servo loại 20A, αiPS 30 hoặc αiPS 45 là những lựa chọn phổ biến — nhưng lựa chọn chính xác phụ thuộc vào cấu hình động cơ servo. FANUC cung cấp phương pháp tính toán tải trong hướng dẫn mô tả bộ khuếch đại (B-65282) bao gồm dòng điện liên tục của động cơ, chu kỳ làm việc và hoạt động đồng thời của các trục. Luôn hoàn thành phép tính này thay vì ước tính, đặc biệt là khi thay thế PSM cùng với mô-đun trục chính này.
Q3: Sau khi lắp bộ thay thế A06B-6141-H022, CNC hiển thị SP9001 (trục chính không sẵn sàng). Nguyên nhân có khả năng nhất là gì? SP9001 cho biết bộ khuếch đại trục chính không gửi tín hiệu sẵn sàng đến CNC. Sau khi thay thế mô-đun, điều này thường xảy ra vì: (1) tham số loại bộ khuếch đại trục chính trong CNC vẫn tham chiếu đến bộ phận cũ — chạy quy trình khởi tạo trục chính từ màn hình cài đặt servo/trục chính của CNC; (2) nguồn điện điều khiển 24V DC đến mô-đun mới không được thiết lập đúng cách — kiểm tra đầu nối nguồn điều khiển CX2A; (3) có đầu nối bị lỏng hoặc lắp không đúng cách giữa CNC và giao diện bộ khuếch đại trục chính — kiểm tra tất cả các vị trí đầu nối JY và JX. Nếu lỗi vẫn tồn tại sau khi xác minh cả ba, hãy kiểm tra điện áp bus DC để xác nhận αiPS đang cung cấp DC được điều chỉnh cho mô-đun mới.
Q4: Trục chính máy trước đây chạy ở tốc độ tối đa 8.000 vòng/phút. Sau khi thay thế bộ khuếch đại, tốc độ tối đa bị giới hạn ở 4.500 vòng/phút. Điều gì đã thay đổi? Tốc độ trục chính tối đa thường bị giới hạn bởi một trong ba tham số: tốc độ tối đa định mức của động cơ trục chính, giới hạn tần số đầu ra của bộ khuếch đại hoặc tham số giới hạn tốc độ trục chính của CNC (thường là tham số số 3741 hoặc tương đương tùy thuộc vào dòng bộ điều khiển). Sau khi thay thế mô-đun, nếu quy trình khởi tạo trục chính đã được thực hiện, CNC có thể đã điền lại một số tham số trục chính từ các giá trị mặc định khác với cài đặt cụ thể của máy. So sánh bộ tham số trục chính hiện tại với bản sao lưu tham số gốc của máy — tham số giới hạn tốc độ tối đa trong CNC là ứng cử viên có khả năng nhất đã được đặt lại về giá trị mặc định thấp hơn.
Q5: Có an toàn khi chạy bộ khuếch đại này với cửa tủ mở trong quá trình vận hành và kiểm tra ban đầu không? Bus DC bên trong ngăn xếp bộ khuếch đại αi hoạt động ở khoảng 283–339V DC trong điều kiện bình thường — một điện áp chết người. Ngoài ra, các tụ điện bus giữ điện tích này trong vài phút sau khi nguồn điện chính của αiPS bị ngắt; đèn LED báo sạc trên PSM cho biết khi nào bus đã xả về mức an toàn. Chạy với cửa mở trong quá trình vận hành đôi khi là cần thiết để theo dõi đèn LED báo hiệu, nhưng tất cả các công việc gần các đầu cuối bus DC, cắm đầu nối và điều chỉnh cáp phải được thực hiện khi nguồn điện chính đã ngắt hoàn toàn và đèn LED báo sạc đã tắt. Kiểm tra nguồn điện một phần (chỉ nguồn điều khiển, mạch chính bị cô lập) là phương pháp an toàn nhất khi kiểm tra giao tiếp và khởi tạo tham số trước khi chạy động cơ ở chế độ nguồn đầy đủ.
