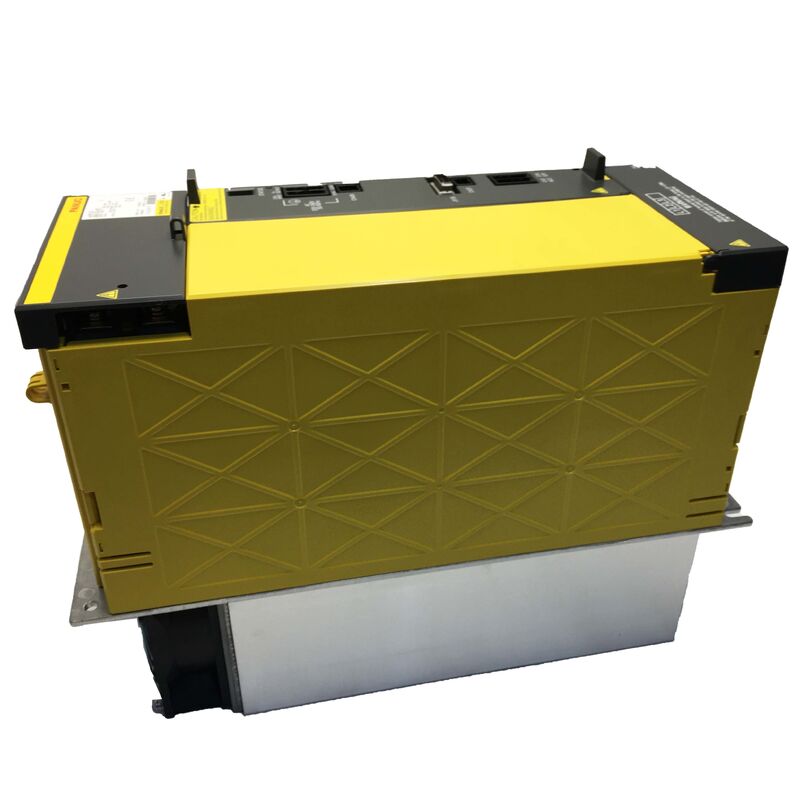

Mã bộ phận: A06B-6142-H022 (#H580) ▏Dòng: αi SP (Giao diện Loại B2) ▏Mô hình: αiSP 22 / AiSP-22 ▏Lớp điện áp: Đầu vào 200V ▏Tình trạng: Mới nguyên bản
A06B-6142-H022 là bộ khuếch đại trục chính lớp 22kW của FANUC thuộc dòng αi (Alpha i) thế hệ đầu tiên, mang ký hiệu giao diện Loại B, đặt nó vào thế hệ máy công cụ CNC 16i/18i/21i của FANUC. Đây là một mô-đun truyền động trục chính thuần túy — không có kênh servo, không có chức năng trục kết hợp — được thiết kế để điều khiển một động cơ trục chính dòng αi duy nhất với độ chính xác và độ tin cậy mà gia công sản xuất chu kỳ cao yêu cầu.
Hiểu rõ vị trí của bộ phận này trong dòng bộ khuếch đại trục chính FANUC là điều quan trọng trước khi đặt hàng. Dòng αi SP Loại B (A06B-6142-xxxx) là biến thể đầu nối thế hệ thứ hai của họ trục chính αi ban đầu, kế thừa Loại A (A06B-6141-xxxx). Cả hai đều là bộ truyền động αi thế hệ đầu tiên nhắm mục tiêu đến các bộ điều khiển 16i/18i/21i. Chúng khác biệt với dòng αiSP-B sau này (A06B-6220/6222-xxxx), sử dụng giao tiếp cáp quang FSSB và nhắm mục tiêu đến các bộ điều khiển thế hệ 0i-D/30i/31i. Biết dòng bộ điều khiển CNC được cài đặt trên máy của bạn sẽ xác định họ nào áp dụng — nhầm lẫn hai loại này là lỗi phổ biến nhất khi tìm nguồn cung ứng cho mã bộ phận này.
Giống như tất cả các mô-đun trục chính dòng αi, A06B-6142-H022 hoạt động từ bus DC dùng chung được cung cấp bởi mô-đun nguồn αiPS đi kèm, lấy năng lượng từ thanh DC đã được chỉnh lưu và điều chỉnh thay vì trực tiếp từ nguồn điện xoay chiều ba pha. Bo mạch nguồn và bo mạch điều khiển PCB hoàn chỉnh được đặt trong một khung cắm duy nhất, với mỗi bo mạch có thể thay thế tại hiện trường một cách độc lập nếu cần.
| Thông số | Giá trị |
|---|---|
| Mã bộ phận | A06B-6142-H022 (#H580) |
| Dòng | αi SP — Alpha i Thế hệ đầu tiên |
| Loại giao diện CNC | Loại B (Loại B2) |
| Lớp điện áp | Dòng đầu vào 200V (#H580) |
| Điện áp đầu vào bus DC | 283 – 339 V DC |
| Công suất định mức trục chính | khoảng 25 kW |
| Điện áp đầu ra định mức | 240 V AC, 3 pha |
| Dòng đầu ra định mức | 95 A |
| Kiến trúc | Bus DC dùng chung (yêu cầu PSM αiPS) |
| Nội dung PCB | Bo mạch nguồn + PCB điều khiển trục chính |
| Vỏ | IP20 |
| Nền tảng CNC tương thích | FANUC Series 16i / 18i / 21i / Power Mate i |
Lưu ý: Thông số kỹ thuật điện tham chiếu đến bộ tương đương Loại A αiSP 22 (A06B-6141-H022) có cùng lớp công suất. Xác nhận từ nhãn thiết bị trước khi lắp đặt.
Số "22" trong mã mô hình đề cập đến lớp công suất động cơ trục chính (phạm vi 22kW). Mã chữ phân biệt phiên bản giao diện CNC:
| Mã bộ phận | Giao diện | Thế hệ CNC | Ghi chú |
|---|---|---|---|
| A06B-6141-H022 | Loại A | 16i / 18i / 21i (sớm) | Thế hệ đầu tiên αiSP 22 |
| A06B-6142-H022 | Loại B / B2 | 16i / 18i / 21i | Bố cục đầu nối được cập nhật, cùng lớp công suất |
| A06B-6220-H022 | FSSB (αiSP-B) | 30i / 31i / 0i-D | Dòng thế hệ B mới hơn |
Các bộ phận Loại A và Loại B không thể thay thế cho nhau mà không xác minh rằng firmware CNC hỗ trợ biến thể đầu nối. Tham số bộ khuếch đại trục chính trong CNC phải khớp với bộ phận vật lý. Lắp bộ phận Loại B thay cho Loại A có thể yêu cầu thay đổi tham số CNC ngay cả khi động cơ trục chính vẫn giữ nguyên.
Bộ khuếch đại αiSP 22 nhắm mục tiêu đến các động cơ trục chính dòng α của FANUC trong phạm vi công suất liên tục 22kW. Các loại động cơ tương thích đại diện bao gồm:
Dòng αiI (Tích hợp) trong lớp 22kW:
αiIP (Tích hợp, loại trong trục chính):
αiIL (Loại thẳng hàng):
Việc lựa chọn động cơ luôn phải được xác nhận với bảng thông số kỹ thuật động cơ FANUC để đảm bảo nhu cầu dòng điện liên tục nằm trong phạm vi định mức đầu ra 95A của bộ khuếch đại. Ký hiệu 22kW đề cập đến lớp động cơ điển hình, không phải là giới hạn điện cứng.
A06B-6142-H022 không kết nối trực tiếp với nguồn điện xoay chiều. Nó lấy năng lượng từ bus DC dùng chung được phân phối bởi mô-đun αiPS (Nguồn điện Alpha i) — bộ chỉnh lưu và trung tâm quản lý năng lượng chung cho tất cả các bộ khuếch đại servo và trục chính trong tủ. Kiến trúc bus dùng chung này cho phép năng lượng phanh tái sinh từ các động cơ giảm tốc chảy ngược trở lại bus và được tiêu thụ bởi các trục khác đang tăng tốc đồng thời, thay vì bị lãng phí dưới dạng nhiệt.
Khi chỉ định một PSM thay thế cho tủ chứa mô-đun trục chính này, đầu ra của PSM phải được định mức để đáp ứng tổng nhu cầu dòng điện đỉnh của bộ khuếch đại trục chính cộng với tất cả các bộ khuếch đại trục servo trên cùng một bus. PSM có công suất không đủ là lỗi phổ biến khi vận hành, gây ra cảnh báo điện áp thấp bus DC trong các sự kiện tăng tốc tải cao đồng thời — một mẫu lỗi có thể bị nhầm lẫn với lỗi mô-đun trục chính.
αiSP 22 hỗ trợ bộ chức năng trục chính đầy đủ của FANUC, bao gồm:
Cả ba chức năng đều phụ thuộc vào việc động cơ trục chính được trang bị thiết bị phản hồi vị trí phù hợp (bộ mã hóa vị trí hoặc bộ mã hóa tích hợp). Phần cứng bộ khuếch đại hỗ trợ tất cả các chức năng; tính khả dụng trên máy phụ thuộc vào các tùy chọn phần mềm CNC đã mua tại thời điểm vận hành ban đầu.
| Định dạng | Ký hiệu |
|---|---|
| Tiêu chuẩn | A06B-6142-H022 |
| Với hậu tố lớp điện áp | A06B-6142-H022#H580 |
| Không có dấu gạch nối | A06B6142H022 |
| Biến thể OCR (6→G, 1→I) | AO6B-6I42-HO22 |
| Viết tắt nhãn phổ biến | αiSP 22 / AiSP-22 / AISP-22 |
| Bộ tương đương Loại A (cùng công suất) | A06B-6141-H022 — giao diện khác |
| Bộ tương đương thế hệ FSSB mới hơn | A06B-6220-H022 — thế hệ CNC khác |
Xuất kho: Các đơn vị có sẵn được xác nhận và xuất kho trong vòng 1–2 ngày làm việc. Hoàn chỉnh với bo mạch nguồn và PCB điều khiển trục chính, đóng gói chống tĩnh điện bên trong hộp cứng có đệm xốp.
Hãng vận chuyển: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
Giao hàng: Dịch vụ chuyển phát nhanh bao phủ hơn 220 quốc gia với thời gian vận chuyển 24–48 giờ. Giao hàng quốc tế tiêu chuẩn 3–7 ngày làm việc.
Thuế nhập khẩu: Do người mua thanh toán theo quy định của quốc gia đích. Hóa đơn thương mại và danh sách đóng gói đi kèm với mọi lô hàng.
Q1: Sự khác biệt thực tế giữa A06B-6141-H022 (Loại A) và A06B-6142-H022 (Loại B) là gì — chúng có thể thay thế cho nhau không? Cả hai đều truyền động cùng lớp động cơ trục chính αi 22kW và chia sẻ cùng kiến trúc bus DC. Sự khác biệt là đầu nối và giao diện giao tiếp giữa bộ khuếch đại trục chính và bộ điều khiển CNC. Loại A sử dụng một cấu hình đầu nối; Loại B (còn gọi là B2) sử dụng bố cục cập nhật được giới thiệu với các bản sửa đổi 16i/18i sau này. Trong nhiều trường hợp, Loại B có thể thay thế cho bộ phận Loại A, nhưng điều này yêu cầu xác minh rằng phiên bản firmware CNC trên máy hỗ trợ giao diện Loại B và tham số loại bộ khuếch đại trục chính đã được cập nhật tương ứng. Việc thay thế trực tiếp mà không xác nhận tham số có thể khiến trục chính không phản hồi khi bật nguồn.
Q2: Máy của tôi sử dụng bộ điều khiển 16i-MB. A06B-6142-H022 có phải là bộ khuếch đại trục chính phù hợp cho nền tảng đó không? Dòng 16i là mục tiêu chính cho dòng αi SP Loại B, vì vậy có — A06B-6142-H022 được thiết kế cho thế hệ này. Xác nhận bằng cách kiểm tra tham số loại bộ khuếch đại trục chính trên CNC (thường truy cập qua màn hình cài đặt servo/trục chính) và khớp với bộ phận đã lắp đặt hoặc dự định. 16i-MB có thể chạy cả mô-đun αiSP Loại A và Loại B tùy thuộc vào phiên bản firmware; cài đặt tham số sẽ cho bạn biết loại nào được mong đợi.
Q3: Bộ khuếch đại này có thể được sử dụng với bộ điều khiển FANUC 0i-D hoặc 30i như một bộ thay thế trực tiếp không? Không — các dòng 0i-D và 30i/31i sử dụng bộ khuếch đại dòng αiSP-B mới hơn (A06B-6220/6222-xxxx) giao tiếp qua bus cáp quang FSSB. A06B-6142-H022 sử dụng giao diện kỹ thuật số trực tiếp không tương thích về điện với cấu trúc bus FSSB. Nếu bạn đang nâng cấp máy từ bộ điều khiển 16i lên 30i, bộ khuếch đại trục chính cũng sẽ cần được nâng cấp lên bộ phận αiSP-B — bản thân động cơ thường có thể giữ nguyên nếu nó nằm trong lớp dòng điện của bộ khuếch đại mới.
Q4: Những cảnh báo trục chính nào thường gặp nhất với bộ khuếch đại này và các bước đầu tiên khi cảnh báo xuất hiện là gì? Các cảnh báo phổ biến nhất tại hiện trường trên αiSP 22 Loại B bao gồm AL-01 (quá nhiệt động cơ), AL-07 (quá áp bus DC khi giảm tốc), AL-09 (dưới áp bus DC) và AL-24 (lỗi transistor đầu ra). Đối với AL-07, hãy kiểm tra điện áp bus DC khi trục chính giảm tốc — cảnh báo này thường cho thấy công suất tái sinh của PSM αiPS đang bị vượt quá trong quá trình dừng trục chính đột ngột. Tăng hằng số thời gian giảm tốc trục chính trong các tham số CNC sẽ giảm năng lượng tái sinh đỉnh và thường khắc phục cảnh báo này mà không cần thay thế phần cứng. Đối với AL-09, hãy xác minh điện áp đầu vào nguồn điện chính của PSM và kiểm tra các kết nối lỏng lẻo trên các đầu cuối bus DC giữa PSM và mô-đun này.
Q5: Mô-đun trục chính bật nguồn mà không có cảnh báo nhưng động cơ trục chính tạo ra rung động bất thường trong quá trình cắt. Đây có phải là lỗi bộ khuếch đại không? Rung động trục chính bất thường trong quá trình cắt thường là vấn đề cơ khí hoặc tham số hơn là lỗi phần cứng bộ khuếch đại. Bắt đầu bằng cách kiểm tra phản hồi bộ mã hóa động cơ trục chính — tín hiệu bộ mã hóa vị trí bị suy giảm tạo ra sự bất ổn của vòng lặp tốc độ, biểu hiện dưới dạng rung động nghe thấy được hoặc các vấn đề về bề mặt hoàn thiện. Tiếp theo, xem xét tham số độ lợi vòng dòng trục chính (PK1SP và PK2SP trong bộ tham số FANUC): các giá trị lệch khỏi cài đặt nhà máy sau khi khởi tạo tham số — hoặc các giá trị không chính xác được nhập trong quá trình thay thế bộ khuếch đại trục chính — là nguyên nhân phổ biến gây ra cộng hưởng ở các tốc độ trục chính nhất định. Nếu rung động phụ thuộc vào tốc độ (tệ hơn ở một số vòng quay nhất định), điều đó cho thấy mạnh mẽ vấn đề về tham số hơn là lỗi tầng đầu ra.
