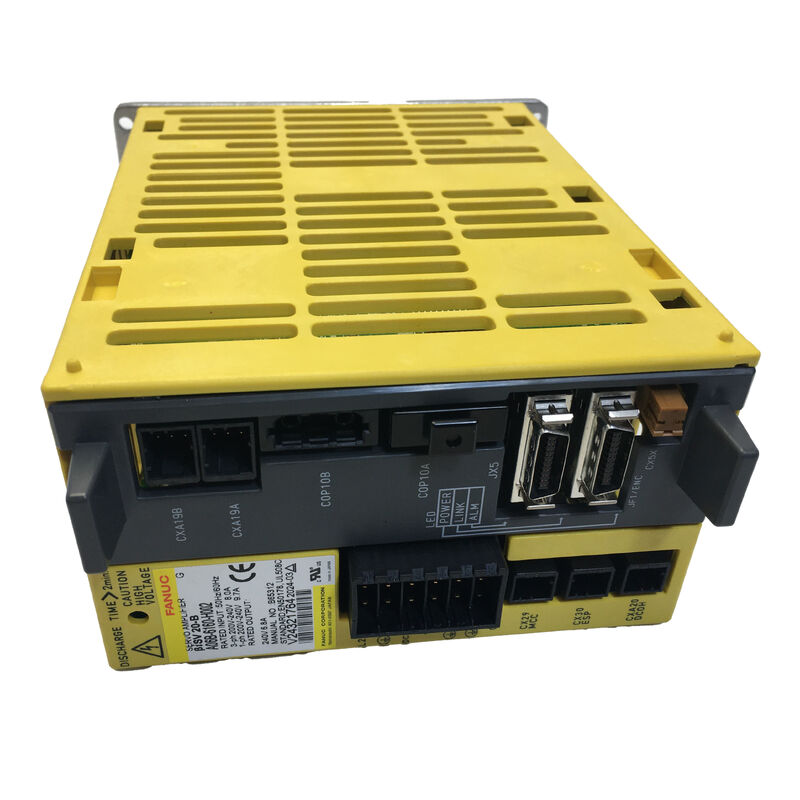

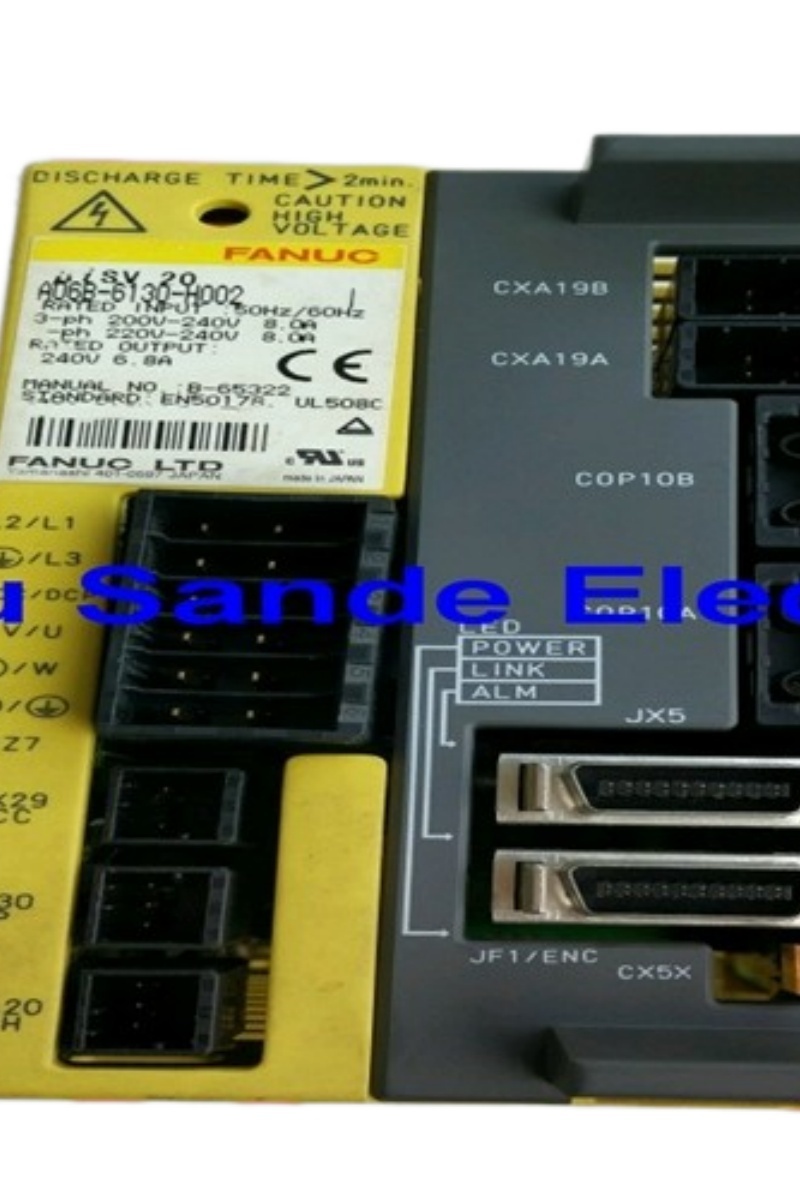

Mã bộ phận: A06B-6160-H002 ▏Mô hình: βiSV20-B ▏Loại: Bộ khuếch đại servo AC đơn trục ▏Phân loại điện áp: Đầu vào 200V ▏Giao diện: FSSB Sợi quang ▏Tình trạng: Mới nguyên bản
Hãy xem xét bất kỳ trung tâm tiện hoặc trung tâm gia công đứng nào có điều khiển FANUC nhỏ gọn, chạy trên bộ điều khiển thế hệ 0i-D, và có khả năng cao là trục X hoặc Y được điều khiển bởi một bộ phận giống hệt như bộ phận này. A06B-6160-H002 — mã hiệu βiSV20-B — là bộ khuếch đại servo đơn trục hoạt động hiệu quả của dòng Beta i của FANUC, được thiết kế cho các trục cấp liệu nhẹ đến trung bình kết hợp với các động cơ servo dòng βiS 2 đến βiS 8.
Nó thuộc dòng bộ khuếch đại độc lập A06B-6160: một dòng bộ truyền động đơn trục kết nối trực tiếp với nguồn điện xoay chiều ba pha hoặc một pha 200–240V mà không cần mô-đun nguồn riêng. Mỗi bộ phận đều hoàn toàn tự chứa, xử lý việc chỉnh lưu, quản lý bus DC và tiêu tán năng lượng phanh của riêng mình thông qua điện trở tái sinh tích hợp. Giao tiếp CNC chạy qua FSSB (Fanuc Serial Servo Bus), liên kết nối tiếp sợi quang của FANUC, cung cấp cho bộ truyền động giao diện bus servo miễn nhiễm nhiễu giống như trên toàn bộ dòng bộ khuếch đại αi và βi.
Với dòng điện đỉnh đầu ra 20A, H002 được định cỡ phù hợp cho loại trục tải nhẹ. Việc sử dụng bộ phận có định mức cao hơn thay thế thường không gây hại nếu các tham số được cấu hình lại; sử dụng bộ phận có định mức thấp hơn (H001) là không đủ; thay thế A06B-6160-H003 (βiSV40-B) có hình thức bên ngoài tương tự mà không cấu hình lại các tham số servo CNC sẽ tạo ra sự không khớp giữa khả năng của bộ khuếch đại và cài đặt giới hạn dòng điện của CNC, dẫn đến lỗi trục.
| Tham số | Giá trị |
|---|---|
| Mã bộ phận | A06B-6160-H002 |
| Mã mô hình | βiSV20-B |
| Trục | 1 (trục đơn) |
| Dòng điện đỉnh đầu ra | 20 A |
| Dòng điện liên tục định mức | 6,5 A |
| Điện áp đầu ra | 240 V AC |
| Điện áp đầu vào chính | 200–240 V AC, 3 pha hoặc 1 pha (+10% / −15%), 50/60 Hz |
| Nguồn điều khiển | DC 24 V |
| Phương pháp PWM | Sóng sin, HRV2 / HRV3 |
| Tái sinh | Điện trở tích hợp (không cần bộ phận bên ngoài) |
| Giao tiếp | FSSB sợi quang (Fanuc Serial Servo Bus) |
| Phản hồi | Bộ mã hóa xung nối tiếp / bộ mã hóa tuyệt đối (βiS-tương thích) |
| Vỏ bọc | IP20 |
| CNC tương thích | 0i-D / 0i-MD / 0i-TD / 0i-Mate-D / 0i-MF |
Cả bốn mô hình trong dòng đơn trục 6160 đều có cùng định dạng vật lý và giao diện FSSB. Việc lựa chọn đúng có nghĩa là khớp dòng điện liên tục của động cơ với đầu ra định mức của bộ khuếch đại — không phải dòng đỉnh của nó:
| Mã bộ phận | Mô hình | Đỉnh | Liên tục | Động cơ điển hình |
|---|---|---|---|---|
| A06B-6160-H001 | βiSV4-B | 10 A | 2,5 A | βiS 0,5 / βiS 1 |
| A06B-6160-H002 | βiSV20-B | 20 A | 6,5 A | βiS 2 / βiS 4 / βiS 8 |
| A06B-6160-H003 | βiSV40-B | 40 A | 13 A | βiS 8 / βiS 12 / βiS 22 |
| A06B-6160-H004 | βiSV80-B | 80 A | 25 A | βiS 30 / βiS 40 |
H002 và H003 có hình thức gần như giống hệt nhau. Nhãn ở mặt trước là dấu hiệu nhận biết đáng tin cậy duy nhất — luôn kiểm tra nó trước khi đặt hàng bộ phận thay thế.
Đầu ra liên tục 6,5A / đỉnh 20A của βiSV20-B là sự kết hợp tốt cho các kích thước khung động cơ βiS sau:
Đối với các khung βiS 8/2000 trở lên, nhu cầu dòng điện liên tục trong quá trình cắt nặng có thể gần hoặc vượt quá đầu ra định mức của H002 — lúc đó βiSV40-B (A06B-6160-H003) là lựa chọn phù hợp.
A06B-6160-H002 có hai kết nối nguồn tách biệt về điện và cả hai đều cần thiết cho hoạt động bình thường:
CX29 — Mạch chính (200–240V AC) Cung cấp năng lượng cho động cơ. Chấp nhận đầu vào ba pha hoặc một pha. Kích thước dây phải được định mức cho 20A với biên độ đủ, đặc biệt nếu đường dây cấp nguồn dài. Sụt áp trên đường dây này trong quá trình tăng tốc trục là nguồn gốc thường xuyên của các báo động servo không liên tục, khó theo dõi nếu không có bộ phân tích chất lượng điện năng.
CX2A — Mạch điều khiển (DC 24V) Cung cấp năng lượng cho bảng logic, giao diện FSSB và các mạch bộ mã hóa. Nguồn này phải luôn được cấp điện khi CNC ở trạng thái sẵn sàng, ngay cả trong quá trình bảo trì khi cầu dao chính 200V được ngắt. Mất nguồn 24V khi FSSB đang hoạt động sẽ gây ra báo động mất kết nối truyền thông, chỉ được khắc phục sau khi tắt và bật lại toàn bộ nguồn. Nối chéo hai đầu vào này là một lỗi gây hư hỏng, phổ biến hơn dự kiến trong lần lắp đặt đầu tiên.
Các kỹ sư chuyển đổi từ các cài đặt dòng αi-B đôi khi tìm kiếm mô-đun nguồn phụ trợ (PSM) trước khi đưa bộ truyền động βiSV-B vào hoạt động. Không có bộ phận nào như vậy — và không cần thiết. Không giống như αiSV-B, lấy nguồn từ bus DC chung được cấp bởi PSM αiPS-B, dòng βiSV-B có bộ chỉnh lưu và tụ điện bus DC tích hợp riêng. Mỗi bộ phận được cấp nguồn độc lập từ lưới điện. Điều này đơn giản hóa việc đi dây tủ cho các trục phụ trợ bổ sung và có nghĩa là βiSV40-B hoặc βiSV20-B có thể được lắp đặt bất cứ nơi nào có nguồn điện lưới, mà không cần tính toán dung lượng bus chung.
Hậu quả của kiến trúc này là năng lượng phanh được xử lý bên trong bộ phận thông qua điện trở tích hợp thay vì trả về bus chung. Đối với chu kỳ làm việc trục CNC tiêu chuẩn, điều này hoàn toàn đủ. Các ứng dụng có đảo chiều nhanh bất thường có thể yêu cầu điện trở tái sinh bên ngoài để bổ sung dung lượng nhiệt của bộ phận tích hợp.
| Định dạng | Ký hiệu |
|---|---|
| Tiêu chuẩn | A06B-6160-H002 |
| Không gạch nối | A06B6160H002 |
| Biến thể OCR (thay thế O / i) | AO6B-6I6O-HOO2 |
| Mã hiệu mô hình | βiSV20-B / Beta iSV20-B / BiSV20 |
| Mô hình tiếp theo (dòng điện cao hơn) | A06B-6160-H003 — không thể thay thế mà không cập nhật tham số |
Xuất hàng: Các đơn hàng cho các đơn vị có sẵn được xử lý và xuất xưởng trong vòng 1–2 ngày làm việc. Các đơn vị được đóng gói với lớp bảo vệ chống tĩnh điện bên trong hộp cứng lót bọt; nơi cần bảo vệ bổ sung cho quá trình vận chuyển, sẽ sử dụng thùng gỗ gia cố.
Hãng vận chuyển: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
Giao hàng: Các dịch vụ chuyển phát nhanh bao phủ hơn 220 quốc gia với thời gian vận chuyển 24–48 giờ. Giao hàng quốc tế tiêu chuẩn là 3–7 ngày làm việc đến hầu hết các điểm đến.
Thuế nhập khẩu: Được đánh giá và thanh toán bởi người mua theo quy định hải quan của quốc gia nhập khẩu. Hóa đơn thương mại và danh sách đóng gói được cung cấp với tất cả các lô hàng.
Q1: Máy của tôi bị lỗi A06B-6160-H003 nhưng tôi chỉ có thể lấy H002 nhanh chóng — tôi có thể lắp tạm H002 không? Việc thay thế này tiềm ẩn rủi ro thực sự và không được khuyến nghị ngay cả khi chỉ là biện pháp tạm thời. H003 (βiSV40-B) thường được kết hợp với các động cơ yêu cầu dòng điện liên tục lên đến 13A — gấp đôi đầu ra định mức 6,5A của H002. Vận hành H002 ở chế độ quá dòng liên tục sẽ kích hoạt bảo vệ nhiệt và có thể làm hỏng tầng IGBT đầu ra trong thời gian ngắn. Nếu động cơ trên trục đó là βiS 8 hoặc nhỏ hơn và chu kỳ làm việc nhẹ, rủi ro sẽ thấp hơn, nhưng không nên coi là an toàn mà không kiểm tra thông số kỹ thuật của động cơ trước. Cách tiếp cận đúng là lấy trực tiếp H003 hoặc sử dụng H004 (βiSV80-B) làm bộ phận thay thế có định mức cao hơn, cập nhật các tham số servo CNC tương ứng.
Q2: Sau khi lắp đặt H002 mới, CNC hiển thị "bộ khuếch đại servo không sẵn sàng" và màn hình cấu hình FSSB hiển thị một mô-đun không nhận dạng được. Cần phải làm gì? Cần chạy cấu hình tự động FSSB từ màn hình cài đặt servo của CNC trước khi bộ khuếch đại mới được nhận dạng. Bật nguồn máy, điều hướng đến màn hình cài đặt FSSB (thường nằm trong Hệ thống → Servo → FSSB), và thực hiện phát hiện tự động bộ khuếch đại. CNC sẽ quét bus sợi quang, xác định βiSV20-B mới và điền tham số loại bộ khuếch đại cho trục đó. Nếu màn hình vẫn hiển thị mô-đun không nhận dạng được sau khi phát hiện tự động, hãy kiểm tra kết nối cáp sợi quang ở cả cổng quang của CNC và đầu nối JOP/JOP2 trên bộ khuếch đại — đầu nối quang nhựa được lắp không chặt là nguyên nhân phổ biến nhất gây lỗi phát hiện FSSB.
Q3: Điện trở tái sinh tích hợp có thể xử lý nhu cầu phanh của trục thay đổi dao cụ hoặc cánh tay ATC không? Hầu hết các chuyển động cánh tay ATC đều ngắn, nhanh và tương đối không thường xuyên — thay đổi dao cụ mỗi 10–30 giây tối đa trên các máy bận rộn. Điện trở bên trong có dung lượng nhiệt đủ cho chu kỳ làm việc này trong phần lớn các trường hợp lắp đặt. Nơi điện trở trở nên hạn chế là trên các ứng dụng chu kỳ cao: băng chuyền pallet chuyển đổi mỗi vài giây, hoặc các trục dao động trong thiết bị lắp ráp tự động. Trong những trường hợp đó, hãy theo dõi xem có báo động quá nhiệt tái sinh xuất hiện trong quá trình sản xuất liên tục hay không. Nếu có, việc giảm tốc độ tăng tốc của trục sẽ giảm công suất phanh đỉnh, và nếu điều đó không chấp nhận được, nên bổ sung điện trở tái sinh bên ngoài.
Q4: Bộ khuếch đại này có hỗ trợ bộ mã hóa tuyệt đối có độ phân giải cao được sử dụng trên các động cơ βiS mới hơn không? Có. βiSV20-B hỗ trợ bộ mã hóa xung tuyệt đối nối tiếp của FANUC (loại bộ mã hóa αA và βA), cho phép máy giữ nguyên vị trí trục qua các chu kỳ tắt bật nguồn mà không cần quay về điểm gốc. Bộ tham số CNC phải chỉ định loại bộ mã hóa tuyệt đối cho trục, và pin sao lưu bộ mã hóa — cho dù trong tủ CNC hay trong chính bộ khuếch đại tùy thuộc vào cấu hình — phải được duy trì. Nếu điện áp pin giảm xuống dưới ngưỡng, dữ liệu vị trí tuyệt đối sẽ bị mất và cần quay về điểm gốc khi bật nguồn lần tiếp theo, ngay cả khi bộ mã hóa vật lý không bị hỏng.
Q5: Tuổi thọ dự kiến của các thành phần bên trong là bao nhiêu và những gì nên được thay thế chủ động trong cửa sổ bảo trì theo lịch trình? Các tụ điện điện phân trên bus DC là thành phần giới hạn tuổi thọ chính — chúng thường bắt đầu suy giảm sau 7–10 năm hoạt động trong môi trường công nghiệp bình thường, với nhiệt độ và dòng điện gợn sóng là các yếu tố lão hóa chính. Một tụ điện bị suy giảm sớm sẽ khiến điện áp bus DC gợn sóng nhiều hơn so với dự kiến của trình điều khiển cổng IGBT, dẫn đến các báo động quá dòng hoặc điện áp thấp không liên tục, khó tái tạo một cách đáng tin cậy. Quạt làm mát (nếu có) là ưu tiên thứ hai để thay thế chủ động. Nếu bộ phận được mở trong quá trình tắt máy theo kế hoạch, hãy kiểm tra trực quan các tụ điện bus DC xem có bất kỳ dấu hiệu phồng lên ở nắp trên hoặc đổi màu của PCB bên dưới chúng hay không — cả hai đều cho thấy sự cố sắp xảy ra và các tụ điện nên được thay thế trước khi bộ phận được đưa trở lại hoạt động.
