FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Bộ khuếch đại Servo & Trục chính kết hợp | 3 Trục + 11kW, Lớp 200V

Mã bộ phận: A06B-6164-H312 (#H580) ▏Dòng: βi Servo/Trục chính Tích hợp ▏Mã mẫu: biSVSP 20/20/40-11 ▏Giao diện: FSSB Cáp quang ▏Lớp điện áp: Dòng đầu vào AC 200V

Tổng quan sản phẩm

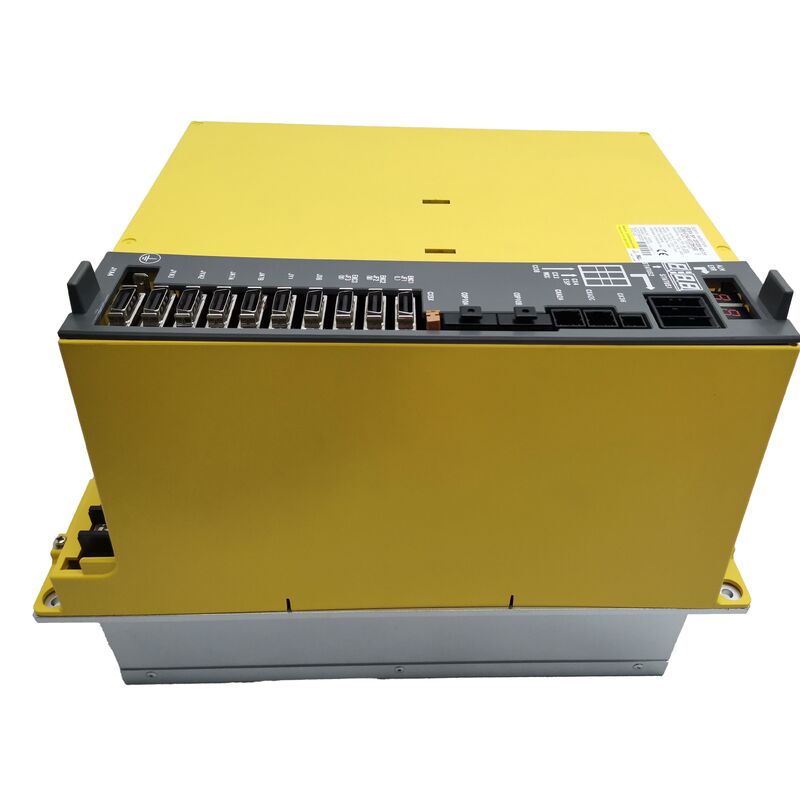

A06B-6164-H312 thuộc phân khúc công suất tầm trung thấp của dòng bộ khuếch đại kết hợp βiSVSP (Beta i Servo/Trục chính) của FANUC — một dòng sản phẩm được thiết kế để hợp nhất ba kênh điều khiển servo và một bộ khuếch đại trục chính đầy đủ vào một mô-đun duy nhất. Trong khi A06B-6164-H333 có định mức cao hơn nhắm đến các máy có trục chính 15kW, thì H312 được kết hợp với các trung tâm gia công khung nhỏ hơn, các cell tiện nhỏ gọn và các nền tảng CNC tầm trung đến nhập môn chạy động cơ trục chính 11kW kết hợp với các trục servo tải nhẹ đến trung bình.

Định dạng đơn vị kết hợp là đặc điểm xác định của dòng 6164. Thay vì chạy bộ khuếch đại trục chính riêng biệt cùng với mô-đun servo đa trục riêng biệt, khung gầm đơn lẻ này cung cấp năng lượng cho ba động cơ servo trên các trục L, M và N đồng thời trong khi điều khiển trục chính — tất cả từ một kết nối nguồn chính, một bus DC và một kênh truyền thông cáp quang FSSB đến CNC. Đối với các nhà sản xuất máy hoạt động trong giới hạn không gian tủ chật hẹp, sự tích hợp này trực tiếp chuyển thành tiết kiệm không gian và giảm dây nối giữa các đơn vị.

Truyền thông được xử lý độc quyền thông qua liên kết cáp quang FSSB (Fanuc Serial Servo Bus) của FANUC, làm cho A06B-6164-H312 tương thích với các bộ điều khiển CNC FANUC thế hệ 0i-D/0i-MD. Nó thuộc cùng thế hệ Beta thứ hai như 6164-H311 (trục chính 7.5kW) và 6164-H333 (trục chính 15kW), chỉ khác nhau ở lớp công suất đầu ra trục chính và kích thước kênh servo tương ứng.

Thông số kỹ thuật chính

Giải mã Mã hiệu mẫu: biSVSP 20/20/40-11

Mỗi số trong mã mẫu FANUC βiSVSP đều mang một ý nghĩa cụ thể:

bi — Dòng Beta i (dòng ổ đĩa Beta thế hệ thứ hai sử dụng truyền thông FSSB)

SVSP — Servo + Trục chính tích hợp trong một đơn vị duy nhất

20 / 20 / 40 — Định mức dòng đỉnh của mỗi kênh servo: trục L 20A, trục M 20A, trục N 40A. Kích thước không đối xứng giữa L/M và N là có chủ đích — kênh trục N thường được gán cho trục tải cao hơn như trục Z trên trung tâm gia công đứng, nơi lực cắt và yêu cầu bù trọng lực là lớn nhất.

11 — Lớp bộ khuếch đại trục chính, định mức công suất đầu ra liên tục 11kW.

Quy ước đặt tên này trực tiếp đặt H312 vào giữa H311 nhẹ hơn (biSVSP 20/20/40-7.5, trục chính 7.5kW) và H333 mạnh mẽ hơn (biSVSP 40/40/40-15, trục chính 15kW) trong cùng một họ 6164 — cả ba đơn vị đều chia sẻ cùng một kiến trúc ba trục servo nhưng khác nhau về lớp công suất đầu ra trục chính và xếp hạng kênh servo tương ứng.

Khả năng tương thích động cơ

Trục Servo (L / M / N)

Ba kênh servo được thiết kế cho động cơ servo βiS (Beta i Standard) của FANUC. Với định mức dòng liên tục 6.5A trên các kênh L và M và 13A trên kênh N, phạm vi động cơ servo tương thích bao gồm:

• βiS 4/5000 và βiS 8/3000 — nằm trong định mức kênh L và M cho các trục tải nhẹ
• βiS 8/2000 và βiS 12/3000 — phù hợp cho kênh trục N với định mức liên tục 13A

Không nên gán động cơ từ khung βiS 22 trở lên cho các kênh L hoặc M của đơn vị này, vì yêu cầu dòng liên tục của chúng sẽ đẩy các kênh có định mức 6.5A vào tình trạng quá tải nhiệt. Kênh trục N, với khả năng đỉnh 40A và liên tục 13A, có thể đáp ứng tải servo nặng hơn nếu chu kỳ làm việc cho phép.

Động cơ Trục chính

Phần trục chính 11kW được kết hợp với động cơ trục chính dòng βi của FANUC trong lớp công suất 11kW. Động cơ trục chính tương thích bao gồm:

• βiI 8/10000 — trục chính tích hợp thẳng hàng, 8kW, nằm trong phạm vi hoạt động của bộ khuếch đại
• βiI 12/8000 — động cơ lớp 12kW, có thể xác nhận với định mức đầu ra 56A bằng bảng thông số kỹ thuật động cơ

Giống như tất cả các cặp động cơ-bộ khuếch đại, luôn đối chiếu dòng điện liên tục trên nhãn động cơ với đầu ra 56A của bộ khuếch đại để xác nhận sự phù hợp trước khi lắp đặt.

Lưu ý về mô tả thị trường mâu thuẫn

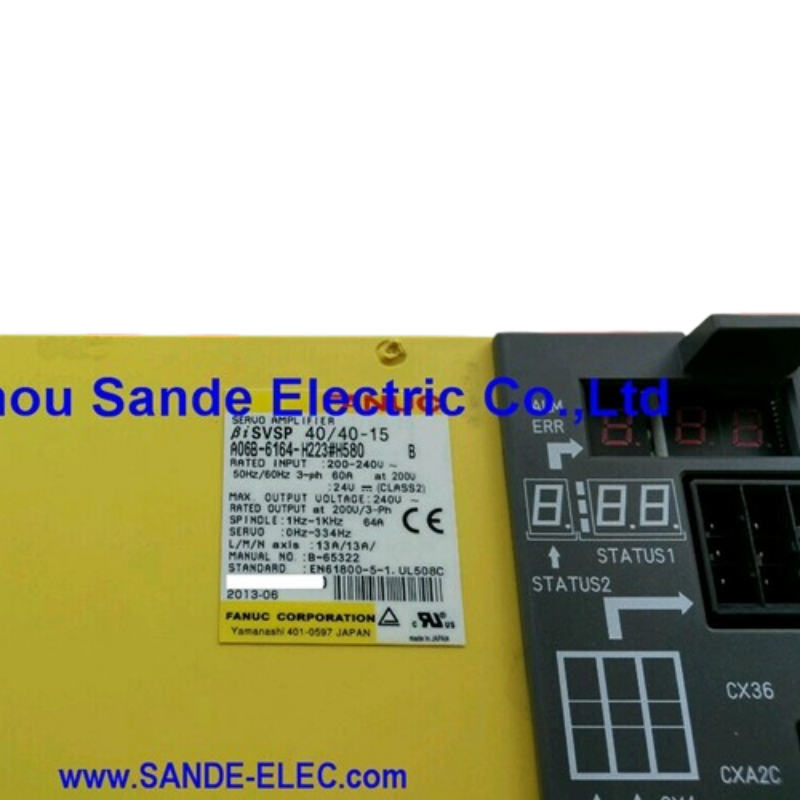

Người mua tìm kiếm mã bộ phận này có thể gặp các danh sách mô tả A06B-6164-H312#H580 là đơn vị hai trục (biSVSP 80/80-18) thay vì đơn vị ba trục. Sự khác biệt này dường như bắt nguồn từ lỗi nhập dữ liệu trong một số danh mục của nhà phân phối. Chuỗi mã bộ phận H3xx của FANUC trong họ 6164 luôn tuân theo kiến trúc ba trục servo — H311, H333, H343 và H364 đều là đơn vị ba trục, và H312 cũng theo mẫu tương tự. Các thông số điện cụ thể (kênh servo 20A/20A/40A, đầu vào 52A, trục chính 11kW) phù hợp với phân loại biSVSP 20/20/40-11 ba trục. Người mua nên xác nhận mã hiệu mẫu từ nhãn dán trên đơn vị vật lý trước khi đặt hàng đối chiếu.

Khả năng tương thích hệ thống CNC và Chẩn đoán tích hợp

A06B-6164-H312 giao tiếp với CNC qua bus cáp quang FSSB, giới hạn nó ở các nền tảng điều khiển thế hệ 0i-D:

• FANUC Series 0i-D (0i-MD cho phay, 0i-TD cho tiện)
• FANUC Series 0i-Mate-D
• FANUC Series 0i-MF (với xác nhận firmware)

Đơn vị tích hợp chức năng phát hiện lỗi IPM (Mô-đun Nguồn Thông minh), giám sát nhiệt độ mối nối của transistor bên trong và báo cáo lỗi trước khi sự cố quá nhiệt có thể gây hư hỏng PCB. Các chế độ điều khiển HRV2 và HRV3 (High Response Vector) được hỗ trợ, cho phép hiệu suất vòng lặp dòng điện băng thông cao hơn, giảm lỗi theo dõi trong các chuyển động tạo đường viền gia tốc cao.

Đối chiếu mã bộ phận

Vận chuyển & Logistics

Xuất hàng: Các đơn vị có sẵn được xác nhận và xuất hàng trong vòng 1–2 ngày làm việc kể từ khi đặt hàng. Đóng gói sử dụng bảo vệ chống tĩnh điện với lớp đệm bọt dày bên trong thùng carton cứng; các đơn vị nặng hơn hoặc dễ vỡ hơn sẽ được vận chuyển trong thùng gỗ tùy chỉnh.

Hãng vận chuyển: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — hãng vận chuyển được chọn dựa trên điểm đến và mức độ khẩn cấp của việc giao hàng.

Phạm vi toàn cầu: Các tùy chọn chuyển phát nhanh giao hàng đến hơn 220 quốc gia trong vòng 24–48 giờ. Thời gian vận chuyển quốc tế tiêu chuẩn là 3–7 ngày làm việc.

Tài liệu: Mỗi lô hàng bao gồm hóa đơn thương mại và danh sách đóng gói chi tiết. Thuế nhập khẩu và phí hải quan của quốc gia đến do người mua thanh toán.

Câu hỏi thường gặp

Q1: Sự khác biệt thực tế giữa A06B-6164-H312 và A06B-6164-H311 là gì?

Cả hai đều là đơn vị kết hợp servo ba trục cộng trục chính trong họ 6164 βiSVSP, và cả hai đều sử dụng cùng kích thước kênh servo 20/20/40. Sự khác biệt duy nhất là lớp công suất đầu ra trục chính: H311 hỗ trợ động cơ trục chính 7.5kW, trong khi H312 nâng lên 11kW. Nếu nhãn động cơ trục chính của máy bạn hiển thị bất kỳ mức nào từ 8kW đến 11kW liên tục, thì H312 là lựa chọn đúng. H311 sẽ bị thiếu công suất cho trục chính đó, và bước tiếp theo — H333 với 15kW — sẽ bị quá công suất và có thể không cần thiết về chi phí.

Q2: Tại sao kênh trục N có định mức dòng điện cao hơn kênh L và M?

 Kích thước kênh servo không đối xứng trong biSVSP 20/20/40-11 là có chủ đích. Trên hầu hết các trung tâm gia công ba trục sử dụng đơn vị này, kênh trục N được gán cho trục Z (chuyển động dọc), trục này có nhu cầu dòng điện liên tục cao hơn do bù trọng lực và trọng lượng của đầu trục chính. Định mức đỉnh 40A / liên tục 13A trên kênh N cung cấp khoảng trống cần thiết cho ứng dụng đó, trong khi các kênh L và M với đỉnh 20A / liên tục 6.5A xử lý đầy đủ các trục X và Y tải nhẹ hơn.

Q3: Có thể sử dụng A06B-6164-H312 với bộ điều khiển FANUC 0i-MF thay vì 0i-D không?

0i-MF sử dụng cùng kiến trúc truyền thông servo cáp quang FSSB như họ 0i-D, vì vậy khả năng tương thích điện thường được duy trì. Tuy nhiên, bất cứ khi nào một bộ khuếch đại được ghép nối với bộ điều khiển thế hệ mới hơn so với ban đầu được chỉ định, các cài đặt tham số CNC — đặc biệt là các tham số khởi tạo servo và tham số loại bộ khuếch đại trục chính — phải được đặt chính xác. Xác nhận với FANUC hoặc bộ tích hợp có trình độ rằng phiên bản firmware 0i-MF đang sử dụng hỗ trợ bộ khuếch đại dòng A06B-6164 trước khi đưa vào vận hành.

Q4: Đơn vị bật nguồn nhưng máy hiển thị lỗi truyền thông FSSB trên tất cả các trục cùng lúc. Tôi nên kiểm tra gì trước?

Lỗi FSSB ảnh hưởng đồng thời đến tất cả các trục khi bật nguồn hầu như luôn chỉ ra sự cố truyền thông cáp quang chứ không phải lỗi ổ đĩa. Kiểm tra cả hai đầu của cáp quang kết nối giao diện quang CNC với đơn vị bộ khuếch đại: tìm kiếm hư hỏng vật lý trên cáp, bụi hoặc cặn bẩn trên các đầu nối quang dạng cắm đẩy, và xác nhận mỗi đầu nối được lắp chặt hoàn toàn. Đầu nối quang bị bẩn hoặc cắm lỏng một phần là nguyên nhân phổ biến nhất của triệu chứng này và được giải quyết mà không cần chạm vào bộ khuếch đại.

Q5: Đơn vị này có thể sửa chữa được không nếu kênh trục chính bị lỗi trong khi các kênh servo vẫn hoạt động?

Có. Sửa chữa tại hiện trường A06B-6164-H312 đã được thiết lập tốt trong số các trung tâm sửa chữa chuyên dụng FANUC. Bởi vì tầng đầu ra trục chính sử dụng mô-đun nguồn IGBT rời, lỗi kênh trục chính không nhất thiết có nghĩa là các IGBT đầu ra servo bị ảnh hưởng. Một cơ sở sửa chữa có năng lực sẽ kiểm tra độc lập cả bốn kênh và chỉ thay thế tầng nguồn bị lỗi, điều này hiệu quả chi phí hơn đáng kể so với việc thay thế toàn bộ mô-đun. Nếu thời gian ngừng máy là yếu tố hạn chế ưu tiên, một đơn vị trao đổi là con đường nhanh hơn; nếu chi phí là yếu tố xem xét chính, sửa chữa là lựa chọn tốt hơn — với điều kiện bạn có một đơn vị tốt đã được xác minh sẵn sàng để đưa máy trở lại hoạt động trong khi mô-đun bị lỗi đang được sửa chữa.
