A06B-6164-H333 Mô-đun khuếch đại trục chính Fanuc A06B6164H333 AO6B-6I64-H333

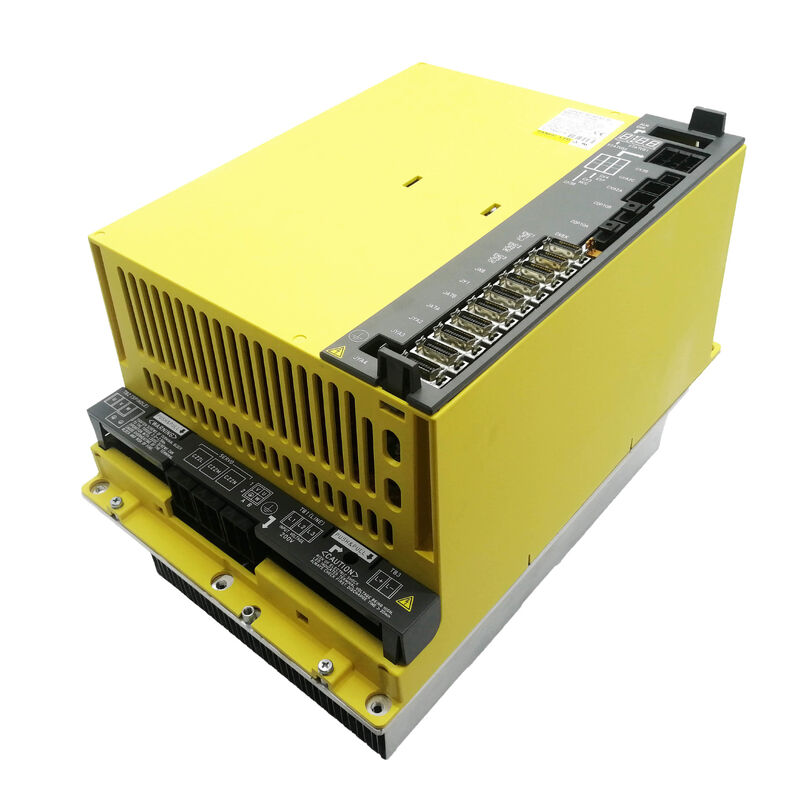

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Bộ khuếch đại Servo & Trục quay kết hợp

Mã bộ phận: A06B-6164-H333 (#H580) ▏Loại bộ phận: βiSVSP (Beta i Servo/Trục quay Tích hợp) ▏Mã kiểu: SVPM3-15i ▏Giao diện: FSSB Sợi quang ▏Lớp điện áp: Đầu vào AC 200V

Một bộ phận, Bốn kênh điều khiển

Hầu hết các thiết kế tủ CNC đều tách bộ khuếch đại trục quay khỏi các trục servo. A06B-6164-H333 có cách tiếp cận khác. Đây là βiSVSP — một bộ phận Beta i Servo và Trục quay kết hợp — tích hợp ba kênh động cơ servo độc lập và bộ khuếch đại trục quay 15kW đầy đủ vào một mô-đun cắm duy nhất. Mã kiểu nội bộ của FANUC cho bộ phận này là SVPM3-15i (Mô-đun Nguồn Servo/Trục quay, servo 3 trục, lớp trục quay 15kW).

Hậu quả thực tế là đáng kể: một mô-đun thay thế những gì nếu không sẽ yêu cầu một bộ khuếch đại trục quay riêng cộng với một bộ khuếch đại servo đa trục, giảm độ sâu tủ, cắt giảm cáp kết nối giữa các bộ phận và đơn giản hóa cấu trúc liên kết điều khiển tổng thể. Cách tiếp cận thiết kế này là đặc trưng của dòng servo Beta thế hệ thứ sáu, nơi FANUC nhắm đến các giải pháp tiết kiệm chi phí, tối ưu hóa không gian cho các trung tâm gia công dọc tầm trung, trung tâm tiện và máy phức hợp không yêu cầu khả năng xử lý công suất đỉnh của dòng Alpha i đầy đủ.

A06B-6164-H333 (hậu tố #H580) được chỉ định là bộ phận đầu vào lớp 200V, hoạt động từ nguồn điện lưới AC ba pha 200–240V thông qua một PSM đi kèm. Nó giao tiếp với CNC thông qua liên kết sợi quang FSSB (Fanuc Serial Servo Bus) của FANUC — cùng một kiến trúc bus nối tiếp được sử dụng trên các dòng bộ khuếch đại αi và βi rộng hơn.

Thông số kỹ thuật

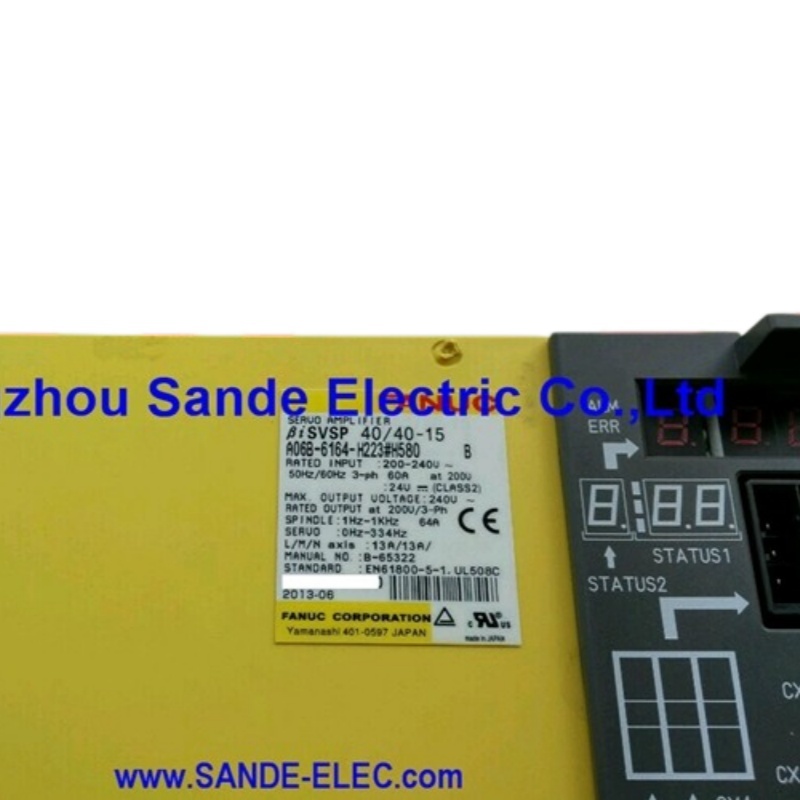

Hiểu Mã kiểu: biSVSP 40/40/40-15

Quy ước đặt tên tiêu chuẩn của FANUC cho các bộ phận kết hợp là:"biSVSP 40/40/40-15"tuân theo quy ước đặt tên tiêu chuẩn của FANUC cho các bộ phận kết hợp:

• "bi"— Dòng Beta i (dòng ổ đĩa Beta thế hệ thứ hai)
• "SVSP"— Bộ phận tích hợp Servo + Trục quay
• "40/40/40"— Ba kênh servo, mỗi kênh được định mức 40A đầu ra đỉnh (13A liên tục mỗi trục)
• "15"— Lớp công suất bộ khuếch đại trục quay, 15kW

Quy ước đặt tên này giúp phân biệt rõ ràng với các biến thể hai trục (như biSVSP 40/40-15, mã bộ phận A06B-6164-H233) và với các bộ phận có kích thước servo hỗn hợp (như biSVSP 40/40/80-15, mã bộ phận A06B-6164-H343).

Động cơ Servo và Trục quay tương thích

Trục Servo (L / M / N)

Ba kênh servo được thiết kế cho động cơ servo dòng βiS (Beta i Standard) của FANUC. Phạm vi động cơ servo tương thích đã được xác minh:

• βiS 4/5000 — khung nhỏ gọn, phù hợp cho các trục tải nhẹ
• βiS 8/3000, βiS 8/2000 — khung trung bình, trục đa dụng
• βiS 12/3000 — giới hạn trên cho dòng điện liên tục ở mức 13A mỗi trục

Các động cơ từ khung βiS 22 lớn hơn trở lên vượt quá định mức dòng điện liên tục của các kênh servo 40A và yêu cầu một bộ phận có phần servo được định mức cao hơn.

Động cơ Trục quay

Phần trục quay 15kW kết hợp với động cơ trục quay dòng βi của FANUC trong lớp 15kW:

• βiI 15/10000 — động cơ tích hợp thẳng hàng
• βiI 18/7500 — biến thể khung lớn hơn trong khả năng đầu ra trục quay của bộ khuếch đại

Việc lựa chọn động cơ trục quay phải được xác nhận với bảng thông số kỹ thuật động cơ của FANUC để đảm bảo nhu cầu dòng điện liên tục của động cơ nằm trong phạm vi định mức đầu ra của bộ khuếch đại.

Khả năng tương thích CNC và Thay thế tiền nhiệm

A06B-6164-H333 hoạt động độc quyền với các bộ điều khiển CNC sử dụng giao tiếp servo sợi quang FSSB:

• FANUC Series 0i-D(0i-MD cho phay, 0i-TD cho tiện)
• FANUC Series 0i-MF(thế hệ sau)
• FANUC 0i-Mate-D

Đây là bộ phận thay thế được chỉ định cho bộ phận cũ hơn A06B-6134-H303#A, thuộc dòng bộ phận servo Beta thế hệ trước sử dụng giao thức truyền thông khác. Các bộ phận dòng 6164 chuyển sang bus sợi quang FSSB, không tương thích ngược với phần cứng dòng 6134 cũ hơn. Việc thay thế trực tiếp từ A06B-6134-H303 sang A06B-6164-H333 cũng sẽ yêu cầu xác minh rằng phần mềm CNC hỗ trợ loại bộ khuếch đại mới hơn và cáp sợi quang đã được lắp đặt.

Tại sao Kiến trúc Kết hợp Quan trọng trong Thực tế

Đối với các nhà sản xuất máy và kỹ sư bảo trì, định dạng biSVSP có một vài ý nghĩa vận hành đáng để hiểu trước khi đặt hàng:

Không gian tủ.Một mô-đun duy nhất chiếm ít không gian thanh ray DIN hơn và yêu cầu ít kết nối bus nguồn giữa các bộ phận hơn so với việc tách rời các ổ đĩa servo và trục quay. Điều này đặc biệt quan trọng khi nâng cấp hoặc xây dựng lại tủ trên các nền tảng máy công cụ nhỏ hơn nơi không gian bị hạn chế.

Cô lập lỗi.Vì các trục servo và trục quay chia sẻ một bộ phận duy nhất, một lỗi trên một kênh — ví dụ: IGBT bị ngắn mạch trên trục M — sẽ làm tất cả bốn kênh điều khiển ngoại tuyến cho đến khi mô-đun được sửa chữa hoặc thay thế. Các máy có yêu cầu thời gian hoạt động quan trọng có thể muốn giữ một bộ phận trao đổi dự phòng.

Ghép nối PSM.Giống như tất cả các bộ phận dòng βi, A06B-6164-H333 lấy năng lượng từ bus DC chung được cung cấp bởi mô-đun nguồn βiPS hoặc αiPS đi kèm. PSM phải được định mức để xử lý nhu cầu đỉnh kết hợp của tất cả ba trục servo cộng với trục quay đồng thời.

Tham chiếu chéo Mã bộ phận

Vận chuyển & Logistics

Xuất hàng:Các bộ phận còn hàng đã xác nhận sẽ được xuất xưởng trong vòng 1–2 ngày làm việc. Đóng gói chống tĩnh điện với lớp bảo vệ bằng mút; các bộ phận nặng hoặc quá khổ trong thùng gỗ gia cố.

Hãng vận chuyển:DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Thời gian vận chuyển:Dịch vụ chuyển phát nhanh bao phủ hơn 220 quốc gia trong 24–48 giờ; giao hàng quốc tế tiêu chuẩn 3–7 ngày làm việc.

Tài liệu:Hóa đơn thương mại và danh sách đóng gói được bao gồm trong mỗi lô hàng. Thuế nhập khẩu và phí hải quan là trách nhiệm của người mua theo quy định của quốc gia đến.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-6164-H333 và A06B-6134-H303#A mà nó thay thế là gì?A06B-6134-H303#A thuộc dòng bộ phận servo Beta cũ hơn sử dụng giao diện servo I/O song song thay vì giao tiếp sợi quang FSSB. A06B-6164-H333 là bộ phận kế nhiệm dựa trên FSSB — cả hai đều là bộ phận kết hợp servo ba trục cộng với trục quay 15kW, nhưng chúng sử dụng các giao thức truyền thông cơ bản khác nhau và không thể thay thế cho nhau mà không xác minh rằng phần mềm CNC, cài đặt tham số và cáp tủ đã được cập nhật để hỗ trợ kiến trúc dòng 6164.

Q2: Bộ phận này có phù hợp với máy bốn trục không?Không — A06B-6164-H333 cung cấp chính xác ba kênh servo (L, M, N) cộng với một kênh trục quay. Đối với bốn trục servo với trục quay tích hợp, cần có một bộ phận kết hợp khác hoặc một bộ khuếch đại servo bổ sung riêng biệt. Nếu máy của bạn có trục servo thứ tư là trục phụ hoặc phụ trợ, một bộ khuếch đại βiSV một trục riêng biệt có thể được thêm vào phía sau trên cùng một vòng lặp FSSB.

Q3: Bộ khuếch đại này có thể được sử dụng với động cơ trục quay Alpha i thay vì động cơ trục quay Beta i không?Phần trục quay βiSVSP được định mức 15kW và được ghép nối với động cơ trục quay dòng β của FANUC. Mặc dù một số động cơ trục quay dòng α nhỏ hơn nằm trong lớp công suất 15kW, việc ghép nối chúng với bộ khuếch đại này đòi hỏi phải xác minh tham số cẩn thận và xác nhận của FANUC. Dòng α và dòng β có đặc tính cuộn dây stato khác nhau, và việc ghép nối không chính xác có thể gây ra tình trạng quá nhiệt hoặc lỗi ổ đĩa ngay cả khi định mức công suất trên nhãn có vẻ tương thích.

Q4: Máy của tôi hiển thị cảnh báo SV với các mã cụ thể theo trục trên nhiều trục cùng lúc — điều đó có nghĩa là cả ba kênh servo đều bị lỗi không?Không nhất thiết. Vì cả ba kênh servo đều chia sẻ một thanh nguồn chung bên trong mô-đun, một lỗi ở phần bus DC chung, lỗi trình điều khiển chung IGBT hoặc mất nguồn điều khiển 24V đến bộ phận có thể làm tất cả ba trục ngừng hoạt động đồng thời và kích hoạt nhiều cảnh báo SV. Trước khi giả định cả ba kênh IGBT đều bị lỗi, hãy kiểm tra điện áp bus DC tại PSM, kiểm tra nguồn điều khiển 24V đến mô-đun và tìm cảnh báo SV021 (không khớp CNC/bộ khuếch đại) hoặc SV023 (không thể dừng servo) cho biết sự cố ở cấp hệ thống thay vì ba lỗi kênh độc lập.

Q5: Những bộ phận dự phòng nào thường cần thiết nhất cho A06B-6164-H333?Quạt làm mát là bộ phận tiêu hao có tần suất sử dụng cao nhất và nên là mặt hàng đầu tiên được dự trữ để bảo trì phòng ngừa. Ngoài quạt, các mô-đun IGBT trong các kênh servo và tầng đầu ra trục quay là các bộ phận được thay thế thường xuyên nhất trong các sửa chữa tại hiện trường. Cáp sợi quang kết nối bộ phận này với CNC cũng đáng để dự trữ, vì hư hỏng vật lý hoặc nhiễm bẩn đầu nối trên các cáp đó là nguyên nhân phổ biến gây ra cảnh báo truyền thông SV và SP có thể bị nhầm lẫn với lỗi ổ đĩa.
