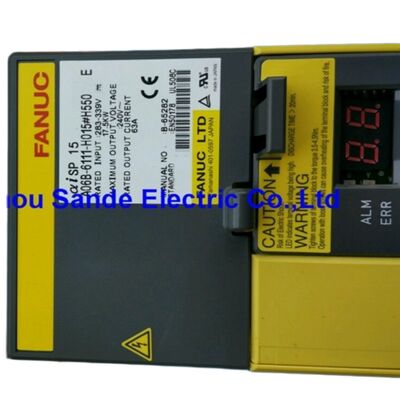

Mã sản phẩm: A06B-6220-H015#H600 ▏Tên dòng: αiSP 15-B ▏Loại: Mô-đun khuếch đại trục chính ▏Lớp điện áp: Dòng đầu vào 200V ▏Tình trạng: Mới nguyên bản
A06B-6220-H015#H600 là một mô-đun khuếch đại trục chính đơn từ dòng ổ đĩa FANUC αiSP-B (Alpha i Spindle, thế hệ thứ hai dòng B). Tên gọi nội bộ của nó là αiSP 15-B — "15" chỉ lớp công suất động cơ trục chính mà nó được thiết kế để hỗ trợ, và "-B" xác nhận nó thuộc về thế hệ B mới hơn của dòng 6220 được giới thiệu từ năm 2017 trở đi.
Thiết bị này thường được gọi trên thị trường là AiSP-15 hoặc SPM-15i. Cốt lõi của nó bao gồm hai bảng mạch có thể thay thế: một bảng mạch điều khiển trục chính (A20B-2102-067x) và một bảng mạch công suất (A17B-2000-0203). Cả hai bảng mạch đều được đặt trong một khung mô-đun cắm duy nhất, có nghĩa là mỗi bảng mạch có thể được tìm nguồn cung ứng và thay thế độc lập trong quá trình sửa chữa tại hiện trường mà không cần loại bỏ toàn bộ thiết bị.
Hậu tố #H600 chỉ lớp điện áp đầu vào 200V, phân biệt nó với các biến thể HV (điện áp cao) trong các dòng A06B-6221 và A06B-6222 hoạt động từ hệ thống điện lưới 400V.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6220-H015#H600 |
| Tên dòng | αiSP 15-B |
| Điện áp đầu vào Bus DC | 283 – 339 V DC |
| Dòng điện đầu vào định mức | 62 A |
| Điện áp đầu ra | 240 V AC, 3 pha |
| Dòng điện đầu ra định mức | 74 A |
| Lớp điện áp | Dòng đầu vào 200 V |
| Bảng mạch điều khiển | A20B-2102-067x |
| Bảng mạch công suất | A17B-2000-0203 |
| Quạt làm mát bên trong | A90L-0001-0580/B |
| Quạt làm mát bên ngoài | A90L-0001-0576 |
| Cấp bảo vệ vỏ | IP20 |
Loại αiSP 15-B được đánh giá cho nhiều loại động cơ trục chính dòng FANUC α và dòng β trên nhiều loại khung. Các mẫu tương thích đã được xác minh bao gồm:
Dòng αi Integrated (αiI)
Dòng αi Integrated Integral-Mount (αiIP)
Dòng αi Through-Spindle Integrated (αiIT)
Dòng βi Integrated (βiI / βiIP / βiIT)
Việc kết hợp động cơ-bộ khuếch đại phải tính đến nhu cầu dòng điện liên tục của động cơ nằm trong giới hạn dòng điện đầu ra định mức 74A của bộ khuếch đại. Luôn kiểm tra lại bảng thông số FANUC áp dụng cho mẫu động cơ cụ thể trước khi lắp đặt.
Loại αiSP 15-B giao tiếp với bộ điều khiển CNC thông qua giao diện cáp quang FSSB (Fanuc Serial Servo Bus) của FANUC. Các nền tảng điều khiển tương thích đã được xác nhận:
Các bộ điều khiển từ các thế hệ cũ hơn 16i/18i/21i hoặc 0i-D sử dụng kiến trúc bộ khuếch đại trục chính khác và không tương thích với mô-đun này.
Một chi tiết gây nhầm lẫn tại hiện trường: có hai phiên bản phần cứng của A06B-6220-H015#H600 cùng mang một mã sản phẩm nhưng có bảng mạch điều khiển khác nhau. Thiết bị thế hệ B được sản xuất từ năm 2017 trở đi sử dụng bảng mạch điều khiển A20B-2102-067x, trong khi các đơn vị sản xuất trước đó sử dụng một biến thể PCB khác. Hai biến thể này không tương thích về điện với nhau — việc trộn lẫn các bảng mạch từ các thế hệ phần cứng khác nhau sẽ dẫn đến trục trặc. Khi đặt mua bảng mạch thay thế riêng lẻ, hãy xác nhận chính xác phiên bản bảng mạch từ nhãn trên mô-đun đã lắp đặt trước khi mua.
Giống như tất cả các bộ khuếch đại dòng αiSP-B, A06B-6220-H015#H600 không chứa bộ chỉnh lưu AC-DC bên trong. Nó hoạt động từ bus DC đã được điều chỉnh do mô-đun nguồn αiPS-B (PSM) đi kèm cung cấp, mô-đun này xử lý việc chỉnh lưu điện lưới và phục hồi năng lượng tái sinh cho toàn bộ ngăn xếp bộ khuếch đại trong tủ. PSM phải được định mức để cung cấp nhu cầu đỉnh tổng hợp của tất cả các trục chính và trục servo được kết nối đồng thời. Việc định mức PSM thấp hơn mức cần thiết là một lỗi cấu hình phổ biến dẫn đến cảnh báo điện áp thấp bus DC trong các chu kỳ tăng tốc tải cao đồng thời.
| Lỗi | Nguyên nhân có thể xảy ra |
|---|---|
| C0 / C1 / C2 | Lỗi giao tiếp quang FSSB giữa CNC và SPM |
| AL-01 | Quá nhiệt động cơ trục chính |
| AL-07 | Quá áp liên kết DC — kiểm tra PSM và mạch tái sinh |
| AL-09 | Điện áp thấp liên kết DC — kiểm tra định mức PSM và nguồn cấp đầu vào |
| AL-24 | Lỗi transistor đầu ra (IGBT) |
| AL-31 | Tốc độ quạt làm mát giảm hoặc dừng |
Các lỗi quạt đặc biệt phổ biến sau thời gian sử dụng kéo dài. Quạt bên trong (A90L-0001-0580/B) và quạt bên ngoài (A90L-0001-0576) là các bộ phận hao mòn nhiều nhất trong mô-đun này và nên là một phần của bất kỳ kế hoạch bảo trì phòng ngừa định kỳ nào.
| Định dạng | Ký hiệu |
|---|---|
| Tiêu chuẩn | A06B-6220-H015#H600 |
| Không có dấu gạch nối | A06B6220H015H600 |
| Đọc sai OCR (O→0, i→1) | AO6B-622O-HO15-H6OO |
| Viết tắt (không có hậu tố) | A06B-6220-H015 |
| Tên gọi mô tả phổ biến | αiSP 15-B / AiSP-15 / SPM-15i / Alpha iSP15-B |
Thời gian giao hàng: Các đơn vị có sẵn được xác nhận và giao hàng trong vòng 1–2 ngày làm việc kể từ khi đặt hàng.
Hãng vận chuyển: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — hãng vận chuyển được chỉ định dựa trên điểm đến và mức độ khẩn cấp.
Giao hàng: Các dịch vụ chuyển phát nhanh đến hơn 220 quốc gia trong vòng 24–48 giờ. Thời gian vận chuyển quốc tế tiêu chuẩn là 3–7 ngày làm việc tùy thuộc vào điểm đến.
Đóng gói: Túi chống tĩnh điện có đệm mút dày bên trong thùng carton cứng; các cụm lớn hoặc nặng hơn sử dụng thùng gỗ gia cố. Tất cả các lô hàng đều bao gồm hóa đơn thương mại đầy đủ và danh sách đóng gói.
Thuế nhập khẩu: Do người nhận thanh toán theo quy định nhập khẩu của quốc gia điểm đến.
Q1: Sự khác biệt giữa A06B-6220-H015#H600 sản xuất sớm và thiết bị thế hệ B sản xuất từ năm 2017 là gì? Cả hai đều mang cùng mã sản phẩm FANUC nhưng sử dụng bảng mạch điều khiển bên trong khác nhau. Thiết bị thế hệ B (từ năm 2017 trở đi) chứa bảng mạch điều khiển trục chính A20B-2102-067x kết hợp với bảng mạch công suất A17B-2000-0203. Phiên bản trước đó sử dụng một phiên bản bảng mạch điều khiển khác. Vì hai phiên bản không tương thích về mặt nội bộ, các bảng mạch riêng lẻ không thể hoán đổi cho nhau. Nếu bạn đang mua một bảng mạch thay thế thay vì một mô-đun hoàn chỉnh, hãy xác nhận phiên bản bảng mạch từ nhãn trên thiết bị đã lắp đặt của bạn trước.
Q2: Mô-đun này hiển thị đầu vào 62A và đầu ra 74A — làm thế nào đầu ra có thể lớn hơn dòng điện đầu vào? Con số đầu vào (62A) đề cập đến dòng điện bus DC từ PSM, được biểu thị bằng ampe DC. Con số đầu ra (74A) là dòng điện AC đỉnh được cung cấp cho các cuộn dây stato của động cơ trục chính. Vì công suất DC bằng điện áp nhân với dòng điện và đầu ra của động cơ là AC ba pha ở điện áp RMS tương đương thấp hơn, các con số không thể so sánh trực tiếp với nhau. Mối quan hệ này được chi phối bởi hiệu suất chuyển mạch của bộ biến tần và hệ số công suất của tải động cơ — điều này hoàn toàn bình thường và không chỉ ra lỗi đo lường.
Q3: A06B-6220-H015#H600 có thể hỗ trợ các chức năng trục C hoặc định hướng trục chính không? Có. Dòng αiSP-B hỗ trợ định hướng trục chính (dừng tại điểm cố định), nội suy trục C (Cs contouring) và tiện ren cứng — với điều kiện là bộ điều khiển CNC có tùy chọn tương ứng được bật và động cơ trục chính được trang bị bộ mã hóa vị trí hoặc bộ mã hóa phù hợp. Các tính năng cụ thể có sẵn phụ thuộc vào các tùy chọn phần mềm CNC đã mua cùng với hệ thống điều khiển, chứ không phải do hạn chế phần cứng của mô-đun khuếch đại này.
Q4: Máy của tôi hiển thị lỗi trục chính C0 ngay sau khi bật nguồn. Điều này có nghĩa là mô-đun bị lỗi không? Không hẳn. Các lỗi C0/C1/C2 cho biết sự gián đoạn đường truyền giao tiếp cáp quang FSSB giữa CNC và bộ khuếch đại trục chính — chúng không chỉ ra cụ thể lỗi tầng đầu ra. Trước tiên, hãy kiểm tra cả hai đầu của cáp quang kết nối cổng quang CNC với SPM: kiểm tra cáp bị nứt, đầu nối dạng đẩy bị lỏng hoặc bụi trên bề mặt quang học. Đầu nối bị bẩn chiếm tỷ lệ lớn các lỗi này và thường có thể khắc phục bằng cách làm sạch đầu nối bằng tăm bông khô không xơ và cắm lại chắc chắn.
