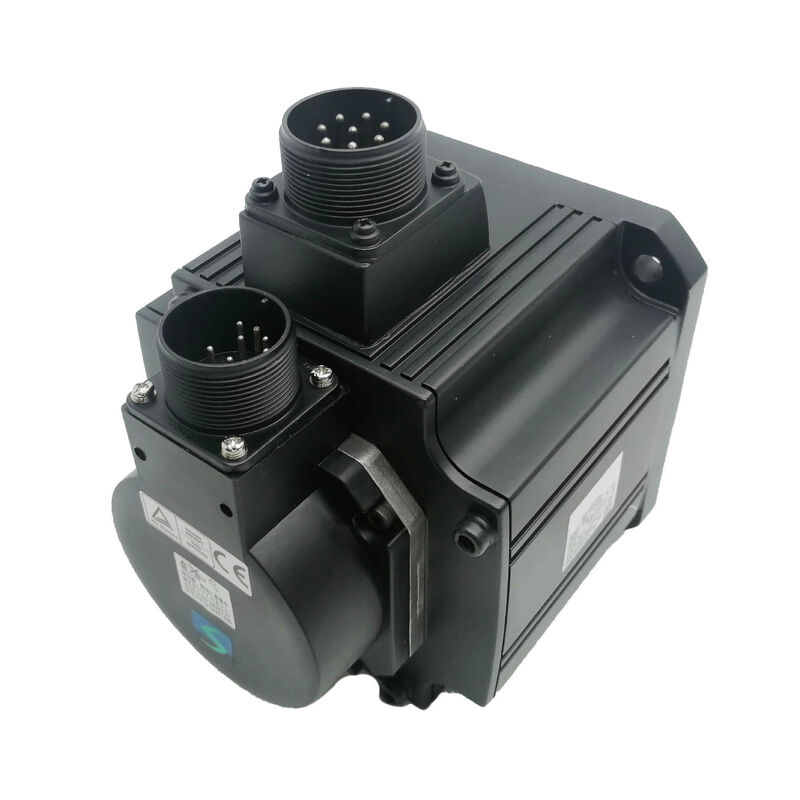

Mới 1PCS HC-SFE152K MITSUBISHI SERVO MOTOR HCSFE152K

Mitsubishi HC-SFE152K | MELSERVO-J2S Series AC Servo Motor — 1.5 kW, 17-Bit Tuyệt đối, Trục có rãnh, IP65

Mã sản phẩm: HC-SFE152K (còn được gọi là HC-SFS152K)

Thương hiệu: Mitsubishi Electric

Dòng sản phẩm: MELSERVO-J2S — Loại HC-SF

Tình trạng: Ngừng sản xuất bởi Nhà sản xuất — Còn hàng tân trang & hàng tồn kho

Tình trạng: Tân trang / Đổi mới / Hàng tồn kho

Tổng quan

Chiếc Mitsubishi HC-SFE152K là động cơ servo AC không chổi than 1.5 kW của dòng MELSERVO-J2S của Mitsubishi Electric — cụ thể là dòng động cơ quán tính trung bình, công suất trung bình HC-SF.

Với mô-men xoắn định mức 7,16 Nm ở 2.000 vòng/phút, mô-men xoắn đỉnh 21,6 Nm và bộ mã hóa tuyệt đối 17-bit cung cấp 131.072 xung mỗi vòng quay, động cơ này được thiết kế cho các công việc trục dịch chuyển và định vị đòi hỏi độ chính xác mô-men xoắn bền vững, phản hồi tuyệt đối chính xác và độ tin cậy lâu dài trong môi trường công nghiệp là những yêu cầu không thể thương lượng.

HC-SFE152K có trục thẳng có rãnh, phớt dầu tích hợp và bảo vệ chống xâm nhập IP65 — một cấu hình bao gồm các yêu cầu về khớp nối cơ khí, làm kín trục và bảo vệ môi trường mà dòng MELSERVO-J2S được chế tạo cho các ứng dụng máy công cụ và tự động hóa sản xuất. Nó hoạt động từ nguồn cấp 200VAC, tiêu thụ 9A ở tải định mức với khả năng dòng điện tối đa 27A và lắp trên mặt bích 130 × 130 mm.

Mitsubishi đã ngừng sản xuất mẫu này. Nền tảng J2S đã được thay thế bởi các thế hệ MELSERVO sau này, nhưng một lượng lớn máy móc được trang bị J2S vẫn hoạt động trong các cơ sở sản xuất trên toàn thế giới — và việc tìm kiếm một bộ thay thế HC-SFE152K đáng tin cậy vẫn là một yêu cầu bảo trì thực tế và liên tục đối với nhiều hoạt động đó.

Thông số kỹ thuật chính

Dòng HC-SF — Quán tính trung bình cho tải trục thực tế

Mitsubishi đã thiết kế loại động cơ HC-SF để phù hợp với đặc tính quán tính của tải cơ khí từ trung bình đến nặng — loại quán tính trục xuất hiện trong các máy công cụ cỡ trung bình, trung tâm gia công đa trục và thiết bị tự động hóa có băng máy được dẫn động, bàn hỗ trợ vít me bi hoặc cơ cấu chia độ quay mang khối lượng thực tế.

Quán tính rôto 0,00200 kg·m² là chỉ số xác định hành vi khớp tải của động cơ này. Khi quán tính tải phản xạ là bội số hợp lý của quán tính của động cơ — thường trong tỷ lệ 5:1 hoặc 10:1 tùy thuộc vào ứng dụng — hệ thống servo có thể đóng vòng lặp vận tốc và vị trí với phản hồi ổn định, được giảm chấn tốt mà không cần điều chỉnh độ lợi mạnh mẽ.

HC-SF nằm trong phạm vi quán tính mà nhiều cấu hình trục máy công cụ thực tế hạ cánh tự nhiên, đó là lý do tại sao nó được ghép nối với các trục của nó.

Ở tốc độ định mức 1.500 vòng/phút với tối đa 3.000 vòng/phút, động cơ bao phủ cả phạm vi tốc độ tiến dao cắt điển hình và tốc độ di chuyển nhanh hơn giúp giảm thời gian chu kỳ không cắt.

Mô-men xoắn đỉnh 21,6 Nm — gấp ba lần mô-men xoắn định mức liên tục — cung cấp khoảng trống tăng tốc cần thiết để định vị trục nhanh chóng mà không cần động cơ quá khổ chạy dưới giới hạn nhiệt liên tục.

Bộ mã hóa tuyệt đối 17-bit — Không cần về điểm gốc, Không phụ thuộc pin

Bộ mã hóa 17-bit tích hợp phân giải 131.072 vị trí duy nhất mỗi vòng quay trục và lưu trữ dữ liệu vị trí tuyệt đối trực tiếp trong phần cứng bộ mã hóa. Khi khởi động, ổ đĩa MR-J2S đọc vị trí trục hiện tại mà không yêu cầu trục di chuyển đến điểm tham chiếu trước.

Trên máy đa trục, điều này có nghĩa là hệ thống điều khiển có kiến thức đầy đủ về vị trí của mọi trục được trang bị J2S ngay lập tức khi bật nguồn — trước khi bất kỳ chuyển động nào được lệnh.

Trong môi trường sản xuất, điều này quan trọng hơn vẻ ngoài của nó. Chu kỳ về điểm gốc tốn thời gian — thời gian tích lũy qua các ca làm việc, cửa sổ bảo trì theo kế hoạch, các sự kiện phục hồi E-stop và bất kỳ sự gián đoạn nguồn nào làm gián đoạn chu kỳ hoạt động.

Loại bỏ việc về điểm gốc khỏi mọi trình tự khởi động là một lợi ích vận hành thực sự so với các hệ thống bộ mã hóa tăng dần, đặc biệt là trên các máy có khối lượng sản xuất cao, nơi mỗi phút thời gian không cắt đều có chi phí đo lường được.

Độ phân giải 17-bit cũng hỗ trợ độ chi tiết vận tốc tốt ở tốc độ trục thấp, góp phần tạo ra các hồ sơ chuyển động mượt mà ở tốc độ chậm — có liên quan đến các bước hoàn thiện, nội suy đường viền và bất kỳ hoạt động nào mà độ gợn sóng vận tốc ở tốc độ thấp ảnh hưởng đến chất lượng bề mặt hoặc độ chính xác kích thước.

Trục có rãnh và phớt dầu

Trục thẳng có rãnh cung cấp kết nối cơ khí dương với bộ phận được dẫn động — khớp nối, ròng rọc hoặc đầu vào hộp số — không thể quay tương đối với trục bất kể độ lớn mô-men xoắn, tải trọng va đập hoặc đảo chiều.

Đối với động cơ trục 1,5 kW phát triển mô-men xoắn đỉnh lên tới 21,6 Nm, rãnh không phải là kỹ thuật tùy chọn — đó là thông số kỹ thuật phù hợp cho bất kỳ cấu hình khớp nối nào mà mô-men xoắn truyền tải và hồ sơ tải động vượt quá khả năng quản lý đáng tin cậy chỉ bằng lực kẹp trong suốt tuổi thọ của động cơ.

Phớt dầu tích hợp bảo vệ ổ trục khỏi sương làm mát trong không khí, các hạt kim loại mịn và sự nhiễm bẩn chung có mặt ở đầu dẫn động trục của máy công cụ đang hoạt động.

Tình trạng phớt trên động cơ đã qua sử dụng là một hạng mục kiểm tra có ý nghĩa — phớt trục bị cứng hoặc mòn cho phép chất gây ô nhiễm vượt qua lớp bảo vệ vỏ IP65 và đến ổ trục trước, nơi quá trình suy thoái chậm bắt đầu trước khi bất kỳ triệu chứng rõ ràng nào xuất hiện.

Đây là một trong những phát hiện phổ biến hơn trên động cơ HC-SF có lịch sử phục vụ kéo dài trong môi trường cắt ướt.

IP65 trong bối cảnh sản xuất

IP65 bịt kín thân động cơ chống lại mọi sự xâm nhập của bụi và cung cấp khả năng bảo vệ chống lại các tia nước áp suất thấp được định hướng từ bất kỳ góc nào.

Trên máy công cụ CNC, điều này bao gồm việc tiếp xúc với chất làm mát thông thường — bắn tóe từ các hoạt động cắt, sương trong không khí trong vùng cắt, tiếp xúc ngẫu nhiên với chất lỏng trong quá trình tải phôi và sự di chuyển chất lỏng chung xảy ra xung quanh bất kỳ quy trình gia công nào được làm mát tích cực.

Dòng HC-SF không được thiết kế cho môi trường ngâm hoặc tia làm mát áp suất cao — các ứng dụng có các điều kiện đó yêu cầu xếp hạng IP67 trở lên.

Đối với phần lớn các vị trí trục máy công cụ CNC, IP65 là thông số kỹ thuật phù hợp và đã được chứng minh là đủ trong suốt lịch sử dịch vụ lâu dài của nền tảng J2S.

Khả năng tương thích với ổ đĩa MELSERVO-J2S

HC-SFE152K được thiết kế để sử dụng với bộ khuếch đại servo dòng MR-J2S của Mitsubishi. Ổ đĩa MR-J2S hỗ trợ nguyên bản loại động cơ HC-SF và giao thức bộ mã hóa tuyệt đối 17-bit. Bộ khuếch đại phù hợp cho loại động cơ này là MR-J2S-200A — được định cỡ cho đầu ra 1,5 kW của động cơ và yêu cầu dòng điện định mức 9A / đỉnh 27A.

Nền tảng MR-J2S hỗ trợ cả giao tiếp mạng cáp quang tốc độ cao SSCNET cho các hệ thống phối hợp đa trục và đầu vào lệnh tương tự/xung cho các ứng dụng độc lập. Các tham số của bộ khuếch đại servo phải được đặt để khớp với thông số kỹ thuật động cơ HC-SF152 trước khi trục được vận hành.

Trên bất kỳ máy nào được đưa trở lại hoạt động sau khi thay thế động cơ, việc xác nhận tính toàn vẹn của tham số — đặc biệt là mã loại động cơ, loại bộ mã hóa và dòng điện định mức — là bước cấu hình phù hợp trước khi chạy trục dưới tải.

Đối với các cơ sở đang xem xét nâng cấp ổ đĩa từ J2S lên J4 hoặc J2S lên J5 cùng với việc thay thế động cơ, lưu ý rằng khả năng tương thích động cơ giữa các thế hệ yêu cầu cấu hình bộ khuếch đại cụ thể và nên được xác minh với bộ phận hỗ trợ ứng dụng của Mitsubishi trước khi triển khai.

Tình trạng ngừng sản xuất và Nguồn cung

HC-SFE152K không còn được sản xuất. Giống như tất cả các thành phần MELSERVO đã ngừng sản xuất, các tùy chọn tìm nguồn cung ứng thực tế là hàng tân trang từ các cơ sở sửa chữa động cơ servo chuyên nghiệp, các đơn vị tồn kho mới đã được xác minh và các chương trình đổi mới.

Do tuổi đời của nền tảng J2S, chất lượng tân trang khác nhau giữa các nhà cung cấp — sự khác biệt giữa một động cơ đã được thay vòng bi và chạy thử dưới tải, và một động cơ chỉ được làm sạch và đóng gói lại, là không thể nhìn thấy từ bên ngoài.

Đối với các trục sản xuất quan trọng, phương pháp mua hàng có thể bảo vệ tốt nhất là nhà cung cấp có thể cung cấp kết quả kiểm tra được ghi lại bao gồm điện trở cuộn dây, điện trở cách điện, tính toàn vẹn của đầu ra bộ mã hóa và chạy không tải — không phải là lời đảm bảo bằng lời nói và kiểm tra bằng mắt. Trên một động cơ có tuổi đời này, các bài kiểm tra đó là sự khác biệt giữa một sửa chữa đáng tin cậy và một lỗi không mong muốn sáu tháng sau.

Câu hỏi thường gặp

Q1: Bộ khuếch đại servo nào tương thích với HC-SFE152K?

HC-SFE152K được thiết kế để sử dụng với bộ khuếch đại servo dòng Mitsubishi MR-J2S. MR-J2S-200A là bộ khuếch đại phù hợp cho công suất 1,5 kW và định mức dòng điện của động cơ này.

Ổ đĩa phải được cấu hình với mã loại động cơ chính xác cho HC-SF152 trước khi trục được vận hành. Sử dụng tham số loại động cơ được cấu hình không chính xác sẽ gây ra sự bất ổn của vòng lặp vận tốc hoặc lỗi ổ đĩa và phải được giải quyết trước khi kiểm tra tải.

Q2: Động cơ đã ngừng sản xuất — liệu một động cơ servo Mitsubishi mới hơn có phải là bộ thay thế trực tiếp khả thi không?

Không, trừ khi có công việc kỹ thuật đáng kể. Các dòng động cơ HG-SR hoặc HG-MR hiện tại của Mitsubishi có thể phù hợp với lớp mô-men xoắn, nhưng kích thước mặt bích, hình dạng trục, chân cắm, giao thức bộ mã hóa và khả năng tương thích ổ đĩa đều khác nhau giữa các thế hệ J2S và J4/J5 hiện tại.

Việc thay thế giữa các thế hệ đòi hỏi phải đánh giá lại cơ khí, cáp mới và nâng cấp ổ đĩa cùng với động cơ.

Để thay thế bảo trì tương tự, việc tìm kiếm một chiếc HC-SFE152K đã tân trang kết hợp với bộ khuếch đại MR-J2S hiện có vẫn là con đường ít rủi ro hơn trừ khi có kế hoạch nâng cấp toàn bộ hệ thống.

Q3: Bộ mã hóa tuyệt đối 17-bit mang lại điều gì so với bộ mã hóa tăng dần?

Bộ mã hóa tuyệt đối 17-bit lưu trữ vị trí trục vật lý tại 131.072 điểm mỗi vòng quay và giữ lại dữ liệu đó mà không cần pin.

Khi bật nguồn, ổ đĩa đọc vị trí tuyệt đối ngay lập tức — không cần chu kỳ về điểm gốc. Bộ mã hóa tăng dần mất tham chiếu vị trí khi tắt nguồn và yêu cầu một chuỗi về điểm gốc mỗi khi máy khởi động lại.

Đối với máy sản xuất có nhiều lần khởi động hàng ngày hoặc các sự kiện E-stop thường xuyên, thời gian tiết kiệm được bằng cách loại bỏ việc về điểm gốc tích lũy thành lợi thế năng suất đáng kể trong suốt vòng đời hoạt động của máy.

Q4: Tại sao mô-men xoắn đỉnh (21,6 Nm) lại cao hơn nhiều so với mô-men xoắn định mức (7,16 Nm)?

Mô-men xoắn định mức là đầu ra liên tục mà động cơ duy trì vô thời hạn trong giới hạn nhiệt của nó. Mô-men xoắn đỉnh là giá trị tối đa trong thời gian ngắn có sẵn để tăng tốc — thường trong phần nhỏ của giây trong các chuyển động trục nhanh.

Tỷ lệ đỉnh-định mức 3:1 là điển hình cho các động cơ servo cùng loại này và cung cấp khoảng trống tăng tốc cần thiết cho các chu kỳ định vị nhanh mà không cần động cơ lớn hơn sẽ bị quá khổ về nhiệt cho tải chạy liên tục.

Q5: Cần kiểm tra những gì trên một chiếc HC-SFE152K đã qua sử dụng trước khi đưa nó trở lại hoạt động?

Đo điện trở cuộn dây ba pha để cân bằng giữa các pha và kiểm tra điện trở cách điện với đất — cả hai đều xác định tình trạng cuộn dây. Xoay trục bằng tay để đánh giá cảm giác của ổ trục; độ nhám hoặc lực cản cho thấy sự mài mòn. Kiểm tra phớt dầu xem có bị cứng hoặc nứt ở mép không.

Xác minh đầu nối bộ mã hóa và lối ra cáp không bị hư hại và không bị ăn mòn. Áp dụng và ngắt nguồn để xác nhận bộ mã hóa xuất tín hiệu vị trí tuyệt đối ổn định. Chạy thử trên bàn đến tốc độ định mức với giám sát tín hiệu bộ mã hóa là bước xác minh cuối cùng phù hợp trước khi bất kỳ bộ phận nào được lắp đặt trên trục sản xuất.
