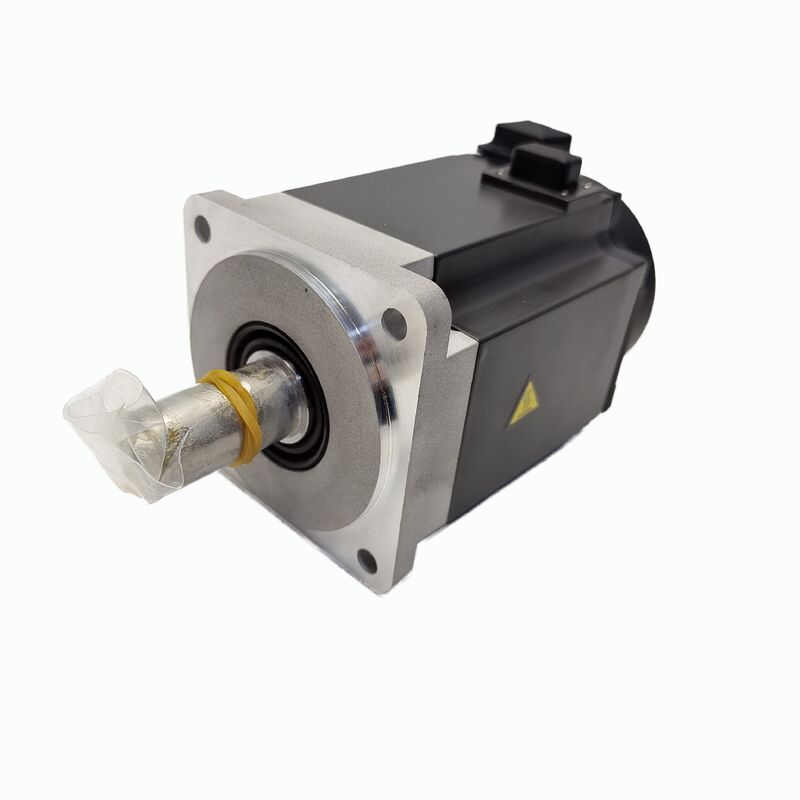

Mitsubishi HF-KE23W1-S100
200W, trục khóa, phanh 24V, bảo vệ IP55
| Số phần | HF-KE23W1-S100 |
| Thương hiệu | Mitsubishi Electric |
| Dòng | MELSERVO - HF-KE |
| Nguồn gốc | Nhật Bản |
| Điều kiện | Mới / dư thừa có sẵn |
Tổng quan sản phẩm
Mitsubishi HF-KE23W1-S100 là một động cơ servo AC 200W từ dòng HF-KE của Mitsubishi Electric - một chiếc xe nhỏ gọn,gia đình động cơ quán tính thấp được thiết kế cho các ứng dụng tự động hóa có dấu chân nhỏ đòi hỏi vị trí chính xác, phản ứng động nhanh và phanh đáng tin cậy trong không gian lắp đặt hạn chế.
Đánh giá mô-men xoắn liên tục 0,64 Nm với khả năng mô-men xoắn 1.9 Nm, hoạt động với tốc độ 3.000 vòng/phút từ nguồn cung cấp ba pha 111V và được bảo vệ theo tiêu chuẩn IP55,Động cơ này lý tưởng cho các ổ trục nhẹ đến trung bình trong máy móc công nghiệp, thiết bị đóng gói, và các tế bào tự động hóa chung.
Các thông số kỹ thuật chính
| Sản lượng định giá | 200 W (0,2 kW) |
| Động lực định số | 0.64 Nm |
| Động lực dừng | 1.9 Nm |
| Lưu lượng điện | 1.4 A |
| Dòng điện tối đa | 4.2 A |
| Điện áp cung cấp | 111V (3-Phase, lớp 200VAC) |
| Tốc độ định số | 3,000 rpm |
| Loại trục | Chân thẳng với phím |
| Giữ phanh | 24V DC, dùng lò xo |
| Bảo vệ xâm nhập | IP55 |
| Bộ khuếch đại tương thích | Dòng MR-E |
Thiết kế nhỏ gọn cho các ứng dụng nghiêm trọng
Dòng HF-KE đại diện cho đầu gọn của dòng động cơ servo HF của Mitsubishi, với động cơ 200W HF-KE23W1-S100 cung cấp sự cân bằng tối ưu về sức mạnh và kích thước.Động cơ này cung cấp đủ mô-men xoắn để điều khiển cơ chế định vị, thiết bị lập chỉ mục xoay và truyền tải kéo dài trong khi duy trì một dấu chân nhỏ phù hợp với thiết bị tự động hóa nhỏ gọn.
Tỷ lệ 3: 1 giữa xoắn liền mạch và xoắn liền mạch cung cấp khả năng gia tốc tuyệt vời,làm cho động cơ này lý tưởng cho các ứng dụng định vị chu kỳ cao nơi tăng tốc và giảm tốc nhanh là rất quan trọngThiết kế rotor ít quán tính đảm bảo phản ứng nhanh với lệnh ổ servo, dẫn đến các điểm cuối vị trí chặt chẽ và thời gian ổn định nhanh.
Dùng phanh giữ 24V DC tích hợp
Các xuân áp dụng, điện giải phóng 24V DC giữ phanh cung cấp giữ vị trí an toàn trong trường hợp mất điện hoặc dừng khẩn cấp.phanh tự động kích hoạt để khóa trục, ngăn chặn chuyển động không kiểm soát được trong trục dọc hoặc các cơ chế có trọng lực.
Các nguồn cung cấp phanh 24V DC tích hợp liền mạch với các đường ray điện máy điều khiển tự động hóa tiêu chuẩn,trong khi kết nối mạch phanh thích hợp đảm bảo hoạt động an toàn bằng cách phối hợp giải phóng phanh với tín hiệu kích hoạt ổ đĩa.
Thiết kế trục khóa
Cánh trục thẳng có chìa khóa cung cấp kết nối cơ học tích cực giữa động cơ và các thành phần được điều khiển, truyền mô-men xoắn thông qua cả lực kẹp chìa khóa và nối.Thiết kế này loại bỏ nguy cơ trượt quay dưới tải trọng cú sốc và đảo chiều thường xuyên, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng chu kỳ cao.
Chỉ số bảo vệ IP55
Bảo vệ IP55 đảm bảo bảo vệ bụi hoàn toàn và chống lại các luồng nước từ bất kỳ hướng nào ở áp suất giảm.Chỉ số này làm cho động cơ phù hợp với môi trường công nghiệp sạch bao gồm cả các phòng đóng gói, dây chuyền lắp ráp, và các tế bào tự động đóng trong đó có thể xảy ra trút nước và ô nhiễm trong không khí.
Khả năng tương thích của bộ khuếch đại MR-E
Được thiết kế đặc biệt để sử dụng với bộ khuếch đại servo của dòng Mitsubishi MR-E (mô hình MR-E-20A hoặc MR-E-20AG), động cơ này tích hợp liền mạch với hệ sinh thái điều khiển servo của Mitsubishi.Các bộ khuếch đại MR-E hỗ trợ cả lệnh điện áp tương tự và giao diện lệnh vị trí xung, chứa nhiều kiến trúc hệ thống điều khiển khác nhau.
Câu hỏi thường gặp
Động cơ này được thiết kế để làm việc với bộ khuếch đại servo nào?
HF-KE23W1-S100 được kết hợp với các bộ khuếch đại servo dòng Mitsubishi MR-E, cụ thể là MR-E-20A (tiêu chuẩn) hoặc MR-E-20AG (với hỗ trợ truyền thông mạng).Các tham số mã loại động cơ thích hợp là rất cần thiết cho hoạt động ổn định.
Tại sao động cơ có mô-men xoắn 1.9 Nm nhưng mô-men xoắn liên tục chỉ 0,64 Nm?
Mômen xoắn ngưng hoạt động đại diện cho lực ngắn hạn tối đa trong các đỉnh gia tốc, trong khi mômen xoắn liên tục là đầu ra bền vững về nhiệt cho hoạt động vô hạn.Thiết kế ứng dụng phải đảm bảo yêu cầu mô-men xoắn RMS ở trong mức định lượng liên tục.
Làm thế nào để phanh 24V kết nối với ổ servo trong khi vận hành?
Dây phanh được kết nối với đầu ra điều khiển phanh của ổ servo, điều phối việc thả phanh trước khi chuyển động trục và tái tham gia trước khi tắt ổ.Chuỗi này được cấu hình trong các thông số khuếch đại MR-E và được xác minh trong khi đưa vào sử dụng.
HF-KE23W1-S100 có thể được sử dụng trên trục dọc với mã số 200W không?
Có, miễn là tải trọng trục nằm trong các thông số kỹ thuật mô-men xoắn và quán tính.trong khi yêu cầu mô-men xoắn liên tục (bao gồm bù trọng lực) phải ở trong 0.64 Nm.
IP55 bao gồm và không bao gồm gì cho môi trường lắp đặt của động cơ này?
IP55 cung cấp bảo vệ bụi đầy đủ và chống lại các loại nước dưới áp suất thấp, phù hợp với môi trường công nghiệp sạch.hoặc các điều kiện rửa xuống đòi hỏi các chỉ số IP cao hơn.
