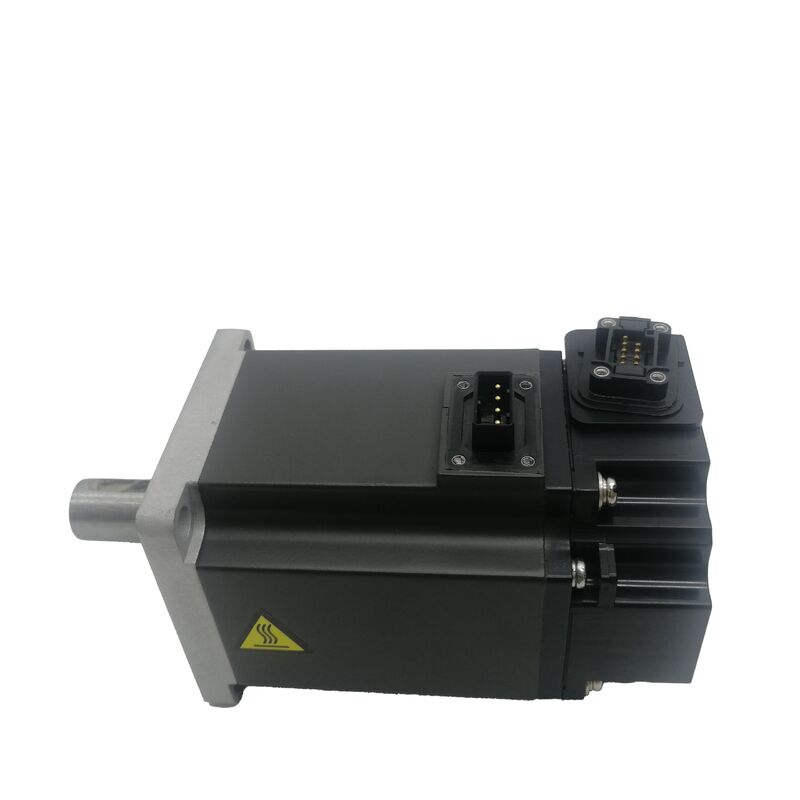

Mitsubishi HF-KE23JW1-S100
200W, 0.64Nm, 3000RPM, trục khóa, phanh điện từ, niêm phong dầu, IP65
Số phần:HF-KE23JW1-S100
Series:MELSERVO-J3 -- Động cơ phụ biến động dòng HF-KE
Điều kiện:Mới
Tổng quan sản phẩm
Mitsubishi HF-KE23JW1-S100 là một động cơ servo AC 200W dòng MELSERVO-J3 trong phạm vi HF-KE dung lượng nhỏ, dung lượng thấp.và bảo vệ IP65Nó cung cấp mô-men xoắn định lượng 0,64 Nm và mô-men xoắn đỉnh 1,9 Nm, với tốc độ định lượng là 3.000 RPM và tốc độ tối đa là 6.000 RPM.Thiết kế phẳng nhỏ gọn 60 × 60 mm làm cho nó lý tưởng cho các ứng dụng với không gian lắp đặt hạn chế.
Thông số kỹ thuật
| Sản lượng định giá |
200 W (0,2 kW) |
| Động lực định số |
0.64 Nm |
| Động lực đỉnh |
1.9 Nm |
| Tốc độ định số |
3,000 rpm |
| Tốc độ tối đa |
6,000 rpm |
| Điện áp cung cấp |
Lớp 200 VAC (3-phase) |
| Lưu lượng điện |
1.4 A |
| Loại trục |
Chìa khóa |
| phanh |
Máy điện từ, dùng lò xo |
| Nhãn dầu |
Vâng. |
| Bảo vệ xâm nhập |
IP65 |
| Bộ khuếch đại tương thích |
Dòng MR-J3 |
Các tính năng và lợi ích chính
Thiết kế ít trật tự nhỏ gọn
Dòng HF-KE có các rotor ít quán tính cho phép tăng tốc và giảm tốc nhanh, làm cho các động cơ này lý tưởng cho các ứng dụng định vị trong máy lắp ráp, hệ thống chọn và đặt,và thiết bị đóng gói nơi thời gian phản ứng nhanh cải thiện hiệu quả chu kỳ.
Chân khóa để truyền mô-men xoắn tích cực
Cánh chìa khóa cung cấp sự tham gia xoay tích cực giữa động cơ và tải,loại bỏ trượt và đảm bảo truyền mô-men xoắn đáng tin cậy ngay cả trong chu kỳ làm việc đòi hỏi và đảo ngược hướng thường xuyên.
phanh điện từ để bảo vệ an toàn
Dây phanh điện từ được áp dụng bằng lò xo giữ vị trí trục khi nguồn điện servo được loại bỏ, làm cho động cơ này phù hợp với trục dọc, các ứng dụng nghiêng,và bất kỳ tải có thể trôi dạt khi mất năng lượng.
Bảo vệ niêm phong dầu
Niêm phong dầu ở lối ra trục ngăn ngừa ô nhiễm từ sương mù dầu bôi trơn, chất làm mát và các hạt trong không khí, kéo dài tuổi thọ và độ tin cậy động cơ trong môi trường công nghiệp.
Xây dựng vững chắc
Với cách điện lớp F (155 °C), bảo vệ nhiệt tích hợp và bảo vệ xâm nhập IP65,Động cơ này được thiết kế cho các ứng dụng công nghiệp liên tục trong môi trường sản xuất đòi hỏi.
Khả năng tương thích và cài đặt
HF-KE23JW1-S100 được thiết kế để sử dụng với bộ khuếch đại servo dòng Mitsubishi MR-J3.Phụ lục S100 chỉ ra cáp tiêu chuẩn với cấu hình đầu nối để kết nối trực tiếp với cáp động cơ và cáp mã hóaĐối với các ứng dụng 200W, các bộ khuếch đại MR-J3-20A hoặc MR-J3-20B được khuyến cáo.
Câu hỏi thường gặp
Có phải phanh điện từ đòi hỏi một nguồn điện riêng biệt?
Vâng, cuộn phanh điện từ đòi hỏi một nguồn điện 24V DC từ mạch điều khiển của máy, được chuyển đổi bởi tín hiệu đầu ra khóa phanh của bộ khuếch đại MR-J3.
Động cơ này có phù hợp với các ứng dụng trục dọc không?
Vâng, phanh điện từ làm cho nó thích hợp cho trục dọc nơi tải phải được giữ khi nguồn điện của servo được loại bỏ. phanh hoạt động ngay lập tức khi mất điện để ngăn chặn tải giảm.
Khi nào thì cần phải đóng dầu?
Mật kim dầu là rất cần thiết khi động cơ hoạt động gần các cơ chế bôi trơn như vít bóng với bôi trơn tập trung, ổ dây đai với bôi trơn,hoặc bất kỳ môi trường nào có sự hiện diện của sương mù dầu.
Cần bộ khuếch đại servo nào?
Động cơ này tương thích với bộ khuếch đại dòng Mitsubishi MR-J3. Đối với các ứng dụng 200W, sử dụng MR-J3-20A (định lệnh tương tự / xung) hoặc MR-J3-20B (định lệnh mạng SSCNET III).
