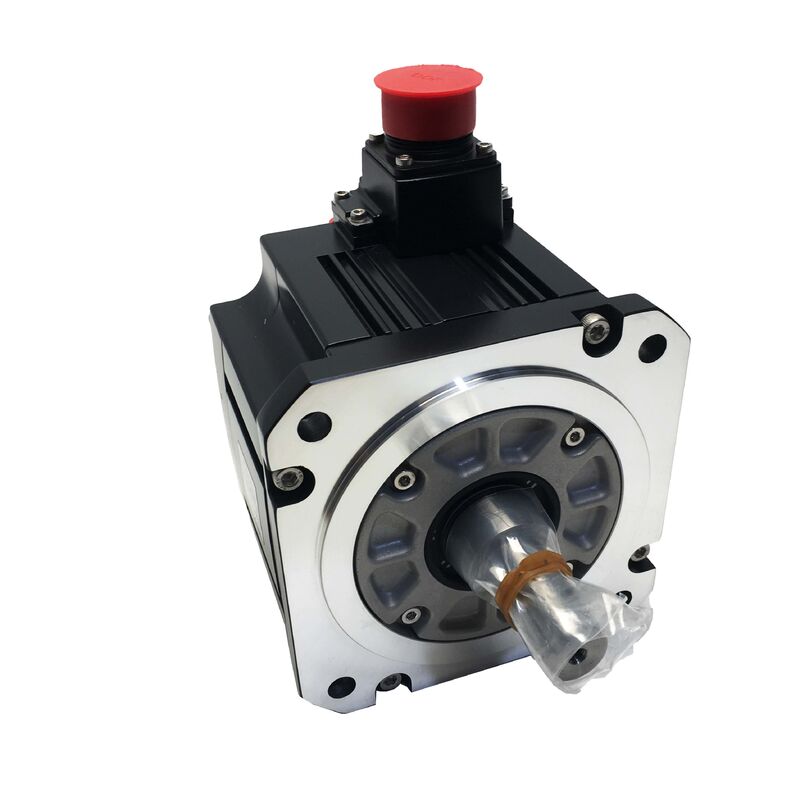

Mitsubishi HF-SP524 | Động cơ Servo AC MELSERVO-J3
Mã sản phẩm: HF-SP524
Thương hiệu: Mitsubishi Electric
Dòng: MELSERVO-J3 -- Loại HF-SP
Tình trạng: Mới / Đã tân trang
Tổng quan
Động cơ Mitsubishi HF-SP524 là động cơ servo AC không chổi than 500W của dòng MELSERVO-J3 của Mitsubishi Electric. Động cơ quán tính trung bình, công suất trung bình này có cấu hình 400VAC và được thiết kế cho các ứng dụng trục cấp chính xác và định vị trong hệ thống xử lý vật liệu, robot công nghiệp và thiết bị tự động hóa đa trục.
Được định mức mô-men xoắn liên tục 2,39 Nm với khả năng đỉnh 7,16 Nm, động cơ này hoạt động ở tốc độ định mức 2.000 vòng/phút với tốc độ tối đa 3.000 vòng/phút. Bộ mã hóa tuyệt đối 18-bit tích hợp cung cấp khả năng nhận biết vị trí chính xác, trong khi lớp bảo vệ môi trường IP67 đảm bảo độ bền lâu dài trong môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật chính
| Công suất định mức |
500 W (0,5 kW) |
| Mô-men xoắn định mức |
2,39 Nm |
| Mô-men xoắn tối đa |
7,16 Nm |
| Dòng điện định mức |
1,5 A |
| Điện áp cung cấp |
Lớp 400VAC (3 pha) |
| Tốc độ định mức |
2.000 vòng/phút |
| Tốc độ tối đa |
3.000 vòng/phút |
| Bộ mã hóa |
Tuyệt đối 18-bit (tích hợp) |
| Loại trục |
Trục thẳng |
| Phanh giữ |
Không có (tiêu chuẩn) |
| Chống xâm nhập |
IP67 (vỏ máy) |
| Kích thước mặt bích |
130 × 130 mm |
| Bộ khuếch đại tương thích |
MR-J3-60A4 / MR-J3-60B4 |
| Nhiệt độ hoạt động |
0 đến +40°C |
| Dòng |
MELSERVO-J3 -- HF-SP |
Ưu điểm hoạt động 400V
Hậu tố "24" cho biết đây là biến thể 400VAC của động cơ HF-SP 500W. Hoạt động ở dòng điện định mức 1,5A so với 2,9A đối với các loại tương đương 200V, động cơ này mang lại những lợi ích lắp đặt đáng kể:
• Dòng điện tiêu thụ thấp hơn giúp giảm yêu cầu về tiết diện cáp
• Giảm ứng suất nhiệt trên các tầng đầu ra của bộ khuếch đại servo
• Giảm thiểu sụt áp trên các đường cáp dài
• Tương thích trực tiếp với cơ sở hạ tầng ba pha 400VAC phổ biến ở các cơ sở châu Âu và châu Á
Thiết kế quán tính trung bình
Thiết kế quán tính trung bình của dòng HF-SP được tối ưu hóa cho các ứng dụng có tải cơ học đáng kể, bao gồm các xe dẫn động, bộ chia quay và trục vít bi trên máy công cụ. Tỷ lệ mô-men xoắn đỉnh/định mức 3:1 cung cấp khoảng trống tăng tốc đầy đủ cho các chu kỳ định vị điển hình.
Bộ mã hóa tuyệt đối 18-bit
Bộ mã hóa tuyệt đối có độ phân giải cao cung cấp 262.144 xung mỗi vòng quay và duy trì dữ liệu vị trí qua các lần mất điện mà không cần hỗ trợ pin.
Điều này loại bỏ các trình tự định vị ban đầu khi khởi động và đảm bảo nhận biết vị trí ngay lập tức khi hệ thống được cấp điện.
Bảo vệ môi trường IP67
Vỏ đạt tiêu chuẩn IP67 cung cấp khả năng bảo vệ hoàn toàn chống bụi xâm nhập và ngâm tạm thời dưới nước lên đến một mét trong 30 phút.
Lớp niêm phong chắc chắn này bảo vệ chống lại chất làm mát, chất tẩy rửa và các chất gây ô nhiễm công nghiệp thường gây ra lỗi động cơ sớm.
Khả năng tương thích với bộ điều khiển
HF-SP524 kết hợp với bộ khuếch đại servo Mitsubishi MR-J3-60A4 (lệnh tương tự/xung) hoặc MR-J3-60B4 (lệnh mạng cáp quang SSCNET III).
Kiến trúc SSCNET III cung cấp giao tiếp cáp quang miễn nhiễm với nhiễu cho các hệ thống đa trục phối hợp với dây dẫn đơn giản hóa.
Câu hỏi thường gặp
Q1: Sự khác biệt giữa HF-SP524 và HF-SP52 là gì, và khi nào tôi nên chọn biến thể 400V?
Cả hai động cơ đều là đơn vị HF-SP 500W với thông số mô-men xoắn, tốc độ và cơ khí giống hệt nhau.
HF-SP52 hoạt động từ 200VAC ở 2,9A, trong khi HF-SP524 sử dụng 400VAC ở 1,5A. Chọn biến thể 400V khi cơ sở của bạn sử dụng cơ sở hạ tầng ba pha 400VAC để đơn giản hóa việc đấu dây và giảm tải nhiệt.
Q2: HF-SP524 yêu cầu bộ khuếch đại servo nào?
Bộ khuếch đại phù hợp là Mitsubishi MR-J3-60A4 (lệnh tương tự và xung) hoặc MR-J3-60B4 (lệnh mạng cáp quang SSCNET III), cả hai đều được định mức cho đầu vào ba pha 400VAC. Lớp điện áp của bộ điều khiển và động cơ phải khớp.
Q3: Tại sao dòng HF-SP sử dụng thiết kế quán tính trung bình?
Động cơ quán tính trung bình chịu được tỷ lệ quán tính tải/động cơ cao hơn, làm cho chúng phù hợp với các ứng dụng có tải cơ học đáng kể như xe xử lý vật liệu và trục máy công cụ. Thiết kế này cung cấp phản hồi trục ổn định, được kiểm soát tốt mà không cần điều chỉnh độ lợi quá mức.
Q4: HF-SP524 có thể được sử dụng mà không có phanh trên trục thẳng đứng không?
Biến thể này không có phanh tích hợp. Đối với các trục thẳng đứng chịu tải trọng đáng kể, biến thể có phanh (HF-SP524B) cung cấp khả năng giữ cơ học để ngăn trục rơi khi mất điện. HF-SP524 không có phanh phù hợp cho các trục ngang và các ứng dụng mà bộ điều khiển chủ động giữ vị trí.
Q5: Cần kiểm tra những gì khi tìm nguồn cung ứng HF-SP524 đã qua sử dụng?
Kiểm tra đầu nối bộ mã hóa và lối ra cáp xem có bị hư hỏng hoặc ăn mòn không. Đo điện trở cuộn dây ba pha để cân bằng và kiểm tra điện trở cách điện. Xoay trục để đánh giá tình trạng ổ trục và kiểm tra các phớt trục. Nên kiểm tra trên bàn thử nghiệm bao gồm xác minh bộ mã hóa và chạy không tải.
