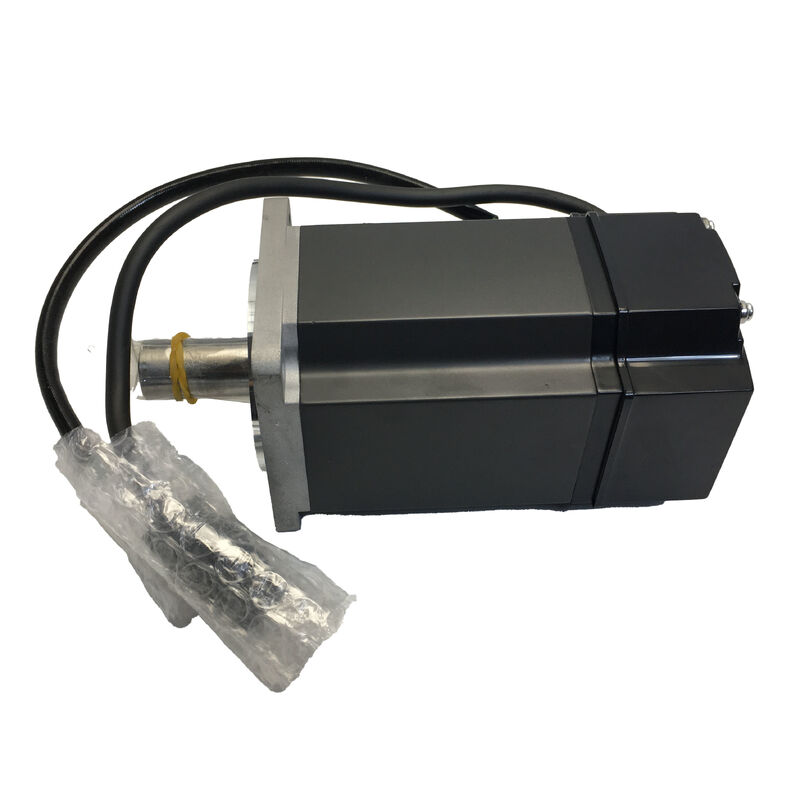

Động cơ Servo AC Mitsubishi Electric HC-KFE73BK

750W | Mô-men xoắn định mức 2.4 Nm | 3000 Vòng/phút | Phanh điện từ không kích từ | Trục có rãnh then | Mặt bích 80x80mm | Tương thích MR-E-70A | Thân IP55 | Ngừng sản xuất

Động cơ Lớn Nhất trong Dòng HC-KFE — Với Tất Cả Các Tính Năng An Toàn

Nâng cấp từ phân khúc 400W lên 750W trong hệ sinh thái MELSERVO MR-E và bạn sẽ đến với HC-KFE73BK: đỉnh cao của dòng HC-KFE, kết hợp công suất đầu ra cao nhất mà nền tảng bộ khuếch đại MR-E hỗ trợ với cả phanh điện từ tích hợp để bảo mật vị trí khi mất điện và trục có rãnh then để truyền mô-men xoắn dương đáng tin cậy. Đây là phiên bản đầy đủ tùy chọn trong phân khúc của nó — phanh, rãnh then và công suất định mức tối đa trong một cụm động cơ duy nhất.

HC-KFE73BK chiếm một phân khúc ứng dụng cụ thể và được xác định rõ ràng: các trục servo đa năng đòi hỏi mô-men xoắn liên tục và đầu ra cơ khí nhiều hơn so với phân khúc 400W có thể cung cấp, đồng thời giữ hệ thống truyền động trên bộ khuếch đại MR-E tiết kiệm, dựa trên lệnh xung thay vì nâng cấp lên nền tảng MR-J2S hoặc MR-J3. Phanh ứng dụng lò xo 24VDC đảm bảo trục giữ chắc khi servo bị ngắt điện — một yêu cầu mà HC-KFE73 tiêu chuẩn không có phanh không thể đáp ứng.

Thông số kỹ thuật

Ba Tính Năng Phân Biệt — BK Thực Sự Mang Lại

Mã sản phẩm HC-KFE73BK mã hóa ba quyết định có ý nghĩa, mỗi quyết định đều có hậu quả kỹ thuật trực tiếp cho ứng dụng.

Số 73 — đầu ra 750W ở giới hạn của MR-E. Dòng HC-KFE chạy từ 100W (HC-KFE13) qua 200W, 400W và lên đến 750W. Ký hiệu 73 đặt động cơ này ở giới hạn mà bộ khuếch đại MR-E có thể điều khiển. Kết hợp với MR-E-70A, hệ thống cung cấp 2.4 Nm liên tục — gần gấp đôi 1.3 Nm có sẵn từ HC-KFE43B 400W. Đối với các trục mà động cơ 400W hoạt động gần dòng định mức trong hoạt động bình thường, hoặc nơi phân tích mô-men xoắn tải cho thấy không đủ biên độ, phân khúc 750W là bước tiếp theo tự nhiên mà không thay đổi kiến trúc nền tảng bộ khuếch đại.

Chữ B — phanh điện từ không kích từ. Một phanh ứng dụng lò xo được tích hợp ở phía sau vỏ động cơ. Khi 24VDC bị ngắt — dù do tắt máy có kiểm soát, dừng khẩn cấp hay mất điện — lò xo sẽ kích hoạt phanh ngay lập tức, khóa trục mà không cần bất kỳ tín hiệu nào từ bộ điều khiển. Nguyên tắc an toàn này là tính năng xác định phân biệt HC-KFE73BK với HC-KFE73K tiêu chuẩn. Không cần nguồn điện, không cần tín hiệu bộ điều khiển, không cần hành động rơle bên ngoài để phanh hoạt động.

Chữ K — trục có rãnh then. Ở mức 750W, khớp nối dương không phải là tùy chọn cho hầu hết các ứng dụng. Rãnh then cung cấp một khóa cơ khí giữa trục và bộ phận được dẫn động — dù là hub khớp nối, puly hay bánh răng — ngăn chặn sự quay tương đối giữa hai bộ phận bất kể sự khít chặt có được duy trì theo thời gian và chu kỳ nhiệt độ hay không. Động cơ được giao kèm rãnh then. Kích thước rãnh then tuân theo tiêu chuẩn JIS phù hợp với kích thước trục 750W.

Mặt bích 80x80mm: Nâng cấp từ phân khúc 400W

HC-KFE73BK lắp trên mặt bích vuông 80x80mm — lớn hơn một bước so với mặt bích 60x60mm của HC-KFE43BK 400W. Bước kích thước này có ảnh hưởng trực tiếp đến các cài đặt đang được nâng cấp: máy được thiết kế xung quanh phân khúc mặt bích 60x60mm nhỏ hơn không thể lắp động cơ 80x80mm mà không sửa đổi tấm lắp động cơ. Hoa văn lỗ bu lông và đường kính đăng ký mặt bích thay đổi ở ranh giới kích thước này.

Tuy nhiên, trong phân khúc 80x80mm, HC-KFE73BK chia sẻ dấu chân mặt bích của nó với HC-KFS73BK (tương đương MR-J2S) và với các động cơ 750W thế hệ hiện tại như HG-KR73BK. Điều này có nghĩa là tấm lắp máy được thiết kế cho bất kỳ động cơ MELSERVO 750W 80x80mm nào đều tương thích cơ học với HC-KFE73BK. Chiều dài nhô ra của trục và kích thước trục phải được kiểm tra lại so với ứng dụng cụ thể, đặc biệt đối với biến thể phanh do vỏ phía sau mở rộng của nó, nhưng mặt bích vẫn là tham chiếu nhất quán.

Biên độ Mô-men xoắn: Ý nghĩa của Mô-men xoắn đỉnh 7.2 Nm trong Thực tế

Mô-men xoắn định mức 2.4 Nm của HC-KFE73BK là con số dùng để tính toán tải liên tục. Mô-men xoắn đỉnh 7.2 Nm — gấp ba lần định mức — có sẵn cho các yêu cầu tạm thời của giai đoạn tăng tốc và các điều kiện quá tải ngắn trong các hoạt động cắt hoặc kẹp.

Chênh lệch 4.8 Nm giữa định mức và đỉnh là biên độ tăng tốc của trục. Trên trục vít me-ca ngang với tỷ lệ quán tính tải điển hình, mô-men xoắn đỉnh 7.2 Nm đầy đủ tương đương với tốc độ tăng tốc làm giảm đáng kể thời gian di chuyển điểm-điểm so với chỉ hoạt động ở mô-men xoắn định mức. Việc giới hạn dòng điện điện tử của bộ khuếch đại có duy trì dòng điện đỉnh cần thiết để tạo ra 7.2 Nm liên tục trong toàn bộ giai đoạn tăng tốc hay không phụ thuộc vào tỷ lệ quán tính tải-động cơ và chu kỳ làm việc — bảo vệ nhiệt điện tử tích hợp của MR-E-70A giám sát nhiệt tích lũy và thực thi các giới hạn bảo vệ tương ứng.

Đối với các trục thẳng đứng nơi mô-men xoắn tải luôn hiện diện, con số định mức 2.4 Nm bao gồm thành phần trọng lực, và phần còn lại dành cho động lực học. Quy tắc 70% mô-men xoắn định mức cho các ứng dụng mô-men xoắn không cân bằng — được nêu trong tài liệu MR-E của Mitsubishi — có nghĩa là tải trọng trọng lực trên trục không được vượt quá 1.68 Nm trong thiết kế trục thẳng đứng được định cỡ phù hợp.

Tích hợp Phanh trong Thiết kế Máy

Thêm động cơ có phanh vào thiết kế máy đòi hỏi nhiều hơn là chỉ thay đổi biến thể động cơ. HC-KFE73BK yêu cầu hai cân nhắc thiết kế cụ thể không áp dụng cho HC-KFE73K tiêu chuẩn.

Thứ nhất, mạch cấp nguồn phanh 24VDC. Theo hướng dẫn MR-E của Mitsubishi, nguồn cấp 24VDC của phanh phải là một mạch riêng biệt — không được chia sẻ với 24VDC được sử dụng cho tín hiệu I/O kỹ thuật số của bộ khuếch đại. Đầu nối nguồn động cơ 6 chân trên HC-KFE73BK (so với đầu nối 4 chân trên biến thể tiêu chuẩn) mang cả dây nguồn động cơ ba pha và hai dây cấp nguồn phanh. Một bộ tiếp điểm hoặc mạch rơle riêng biệt, được điều khiển bởi tín hiệu đầu ra MBR (khóa phanh điện từ) của bộ khuếch đại MR-E, điều khiển 24VDC đến cuộn dây phanh.

Thứ hai, tín hiệu MBR và Thông số số 1. Đầu ra khóa phanh điện từ của bộ khuếch đại MR-E phải được kích hoạt thông qua cài đặt thông số. Đầu ra này phối hợp thời gian giữa các chuyển đổi servo-bật/tắt và kích hoạt phanh, ngăn phanh đóng sập vào trục đang quay và bảo vệ cả tuổi thọ má phanh và các bộ phận truyền động cơ khí. Đặc biệt đối với các trục thẳng đứng, tài liệu của Mitsubishi chỉ ra tín hiệu MBR là một yếu tố cấu hình bắt buộc — thời gian phanh có kiểm soát ngăn tải rơi trong chuỗi dừng trục.

Định vị HC-KFE73BK trong Thế hệ của nó

Dòng HC-KFE và bộ khuếch đại MR-E đại diện cho một thế hệ sản phẩm mang lại khả năng điều khiển servo đa năng, hiệu quả về chi phí trong giai đoạn mà các hệ thống bộ mã hóa tuyệt đối và giao diện bus kỹ thuật số là các tùy chọn cao cấp thay vì các tính năng chính thống. HC-KFE73BK là lựa chọn phù hợp khi ứng dụng yêu cầu đầu ra 750W và chức năng phanh nhưng không biện minh cho bộ mã hóa tuyệt đối và bộ khuếch đại chi phí cao hơn của phân khúc HC-KFS/MR-J2S.

Cả động cơ và bộ khuếch đại MR-E hiện đã ngừng sản xuất. Nguồn cung cấp có sẵn đến từ hàng tồn kho thị trường thứ cấp, hàng tồn kho dư thừa và các đơn vị đã ngừng sử dụng. Đối với các thiết kế máy mới, lộ trình di chuyển được ghi lại của Mitsubishi dẫn đến các bộ khuếch đại dòng MR-JE hoặc MR-J4 với động cơ dòng HG thế hệ hiện tại — HG-KR73BK là sản phẩm kế thừa chức năng tương đương trong phân khúc phanh + rãnh then 750W, với cùng dấu chân mặt bích 80x80mm nhưng bộ mã hóa tuyệt đối 22 bit và giao diện MELSERVO J4 hiện tại.

Câu hỏi thường gặp

Q1: Mô hình bộ khuếch đại MR-E nào khớp với HC-KFE73BK và nó hỗ trợ những chế độ điều khiển nào?

HC-KFE73BK kết hợp với MR-E-70A (đầu vào xung, chế độ điều khiển vị trí) hoặc MR-E-70AG (đầu vào lệnh tốc độ tương tự, chế độ điều khiển tốc độ). Số "70" trong ký hiệu bộ khuếch đại tương ứng với phân khúc động cơ 750W. MR-E-70A chấp nhận các lệnh xung + hướng hoặc xung vuông từ bộ điều khiển vị trí bên ngoài, mô-đun định vị PLC MELSEC hoặc đầu ra CNC. MR-E-70AG cho phép tích hợp lệnh tốc độ tương tự cho các ứng dụng mà bộ điều khiển cấp cao hơn xuất tín hiệu tương tự ±10V làm tham chiếu tốc độ. Cả hai biến thể bộ khuếch đại đều hỗ trợ phanh điện từ của HC-KFE73BK thông qua đầu ra khóa MBR.

Q2: Tại sao HC-KFE73BK 80x80mm lại sử dụng mặt bích lớn hơn HC-KFE43BK 60x60mm và cùng một tấm lắp máy có chấp nhận cả hai không?

Kích thước mặt bích tăng lên ở phân khúc 750W vì đường kính khung động cơ tăng lên để chứa cụm stato, cuộn dây và rôto lớn hơn cần thiết cho đầu ra mô-men xoắn cao hơn. Mặt bích 60x60mm của phân khúc 400W và mặt bích 80x80mm của phân khúc 750W có hoa văn lỗ bu lông và đường kính đăng ký mặt bích khác nhau — chúng không thể thay thế cho nhau. Tấm lắp máy được thiết kế cho HC-KFE43BK 400W không thể lắp trực tiếp HC-KFE73BK mà không gia công hoặc thay thế tấm. Nếu một máy ban đầu được thiết kế xung quanh động cơ 400W đang được nâng cấp lên 750W, các sửa đổi cơ khí tại giá đỡ động cơ là một phần của phạm vi công việc.

Q3: Danh sách sản phẩm ghi chú phần xuyên trục không phải IP55. Điều này có ý nghĩa gì đối với việc lắp đặt máy?

Động cơ dòng HC-KFE có xếp hạng thân IP55 bao phủ bề mặt vỏ động cơ, nhưng tài liệu của Mitsubishi nêu rõ rằng phần xuyên trục — nơi trục thoát ra khỏi vỏ ổ trục phía trước — và các đầu nối điện không được bảo vệ theo IP55. Trong môi trường có sương mù chất làm mát, nước rửa hoặc ô nhiễm chất lỏng trong không khí, những điểm không được bảo vệ này là điểm yếu của động cơ. Các tùy chọn giảm thiểu thực tế bao gồm định vị động cơ ở vị trí được bảo vệ bên trong vỏ máy, lắp nắp phớt trục nếu thiết kế máy cho phép, hoặc chỉ định động cơ có phớt dầu (có sẵn trong các biến thể dòng HC khác) cho môi trường ẩm ướt. Đầu nối cũng cần được bảo vệ, đặc biệt là đầu nối bộ mã hóa, vì ô nhiễm trên các chân tín hiệu bộ mã hóa là nguyên nhân phổ biến gây ra lỗi phản hồi vị trí.

Q4: Phanh điện từ trên HC-KFE73BK có giữ được 2.4 Nm — toàn bộ mô-men xoắn định mức của động cơ không?

Cách tiếp cận thiết kế của Mitsubishi cho các biến thể phanh HC-KFE phù hợp mô-men xoắn ma sát tĩnh của phanh với mô-men xoắn đầu ra định mức của động cơ. Đối với phân khúc 750W, phanh được định mức để giữ trục chống lại tải mô-men xoắn tương ứng với con số định mức 2.4 Nm của động cơ. Điều này có nghĩa là phanh có thể giữ tải tĩnh trong phạm vi mô-men xoắn hoạt động bình thường mà không bị trượt, đây là trường hợp sử dụng dự định. Phanh không được thiết kế để dừng động lực của trục quay ở tốc độ định mức — làm như vậy sẽ nhanh chóng làm cạn kiệt tuổi thọ mài mòn của phanh và có thể gây sốc cơ học cho hệ thống truyền động. Thực hành đúng là đưa động cơ dừng lại có kiểm soát thông qua bộ khuếch đại servo trước khi phanh kích hoạt để giữ vị trí dừng.

Q5: HC-KFE73BK có thể thay thế cho HC-KFS73BK về mặt tích hợp hệ thống không?

Hai động cơ chia sẻ dấu chân lắp mặt bích 80x80mm, làm cho việc thay thế cơ học trở nên đơn giản. Tuy nhiên, chúng không thể thay thế cho nhau về mặt hệ thống mà không thay đổi bộ khuếch đại servo. HC-KFE73BK sử dụng bộ mã hóa tăng dần 10.000 ppr và kết hợp với MR-E-70A, trong khi HC-KFS73BK có bộ mã hóa tuyệt đối 17 bit (131.072 ppr) và kết hợp với bộ khuếch đại MR-J2S-70A/B/CP/CL. Đầu nối bộ mã hóa, giao thức tín hiệu và giao diện bộ khuếch đại hoàn toàn khác nhau. Thay thế cái này bằng cái kia đòi hỏi phải thay đổi bộ khuếch đại tương ứng và cấu hình lại trục truyền động. Hướng HC-KFE73BK → HC-KFS73BK là một nâng cấp (độ phân giải bộ mã hóa cao hơn, giữ vị trí tuyệt đối, không cần định vị gốc), trong khi hướng ngược lại là một hạ cấp hiếm khi được chỉ định có chủ ý.
