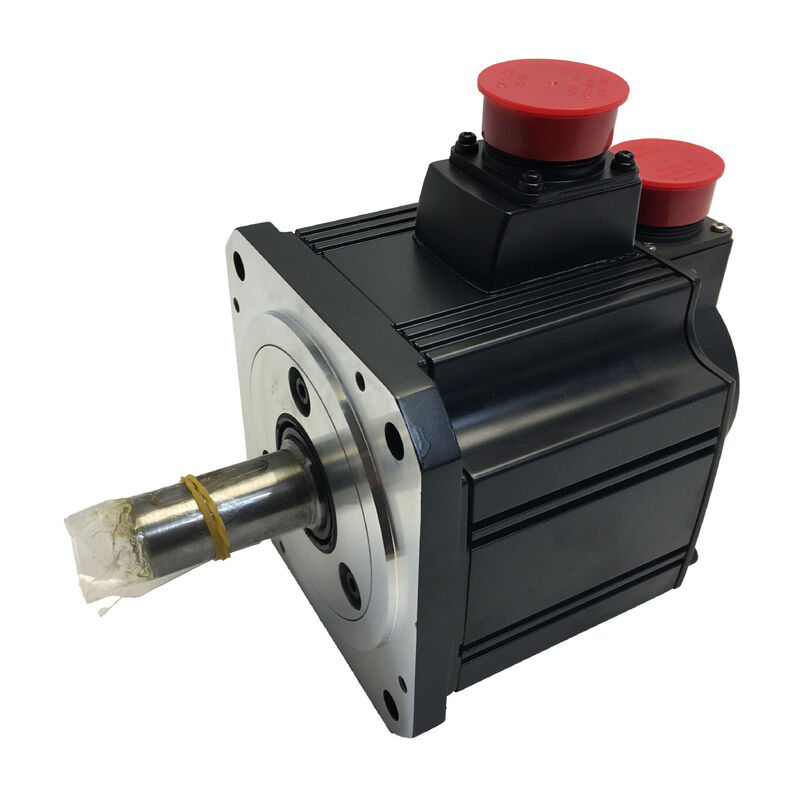

Mới trong hộp kín Mitsubishi HC-SFS702B Servo động cơ HCSFS702B HC-SFS7O2B

Mitsubishi HC-SFS702B (HCSFS702B) — Động cơ Servo AC 7kW có phanh điện từ, trục thẳng, 2000 vòng/phút, dòng MELSERVO J2-Super

Tổng quan sản phẩm

Mã sản phẩm: HC-SFS702B

Cũng được tìm kiếm với tên: HCSFS702B, HC SFS 702B, HC-SFS-702B

Dòng: Mitsubishi MELSERVO HC-SFS (Thế hệ J2-Super)

Phân loại: Động cơ Servo AC không chổi than quán tính trung bình — 7 kW, loại 200V, 2000 vòng/phút, trục thẳng, phanh điện từ kiểu lò xo

Động cơ này được chế tạo để làm gì

Bảy kilowatt. Mô-men xoắn liên tục 33,4 Newton-mét, duy trì ở tốc độ 2.000 vòng/phút. 100 Newton-mét có sẵn theo yêu cầu để tăng tốc. Và phía sau trục, có một phanh điện từ kiểu lò xo giữ trục cơ học ngay khi ngắt điện áp 24V khỏi cuộn dây — cho dù việc ngắt điện đó là có kế hoạch hay không.

Chiếc Mitsubishi HC-SFS702B là thành viên có phanh 7kW của dòng HC-SFS 2000 vòng/phút. Đây là động cơ bạn chỉ định khi trục quá lớn đối với bất kỳ động cơ nào nhỏ hơn, mang tải có thành phần trọng lực sẽ di chuyển tự do nếu dòng điện servo biến mất, và cần báo cáo vị trí trục tuyệt đối ngay khi có điện trở lại — mà không cần bất kỳ chuyển động quay về điểm tham chiếu nào để tìm nó.

Điểm cuối cùng này đáng để xem xét kỹ. Trên một trục thẳng đứng dung lượng lớn — đầu trục chính nặng trên trung tâm gia công kiểu giàn, một pallet phôi được nâng lên bởi thang máy điều khiển bằng servo, một trục Z cân bằng trên máy phay cổng lớn — sự kết hợp giữa phanh an toàn và bộ mã hóa tuyệt đối không phải là nâng cấp tính năng so với khóa servo và bộ mã hóa tương đối. Đó là một cấp độ hoàn toàn khác về an toàn vận hành và thời gian hoạt động của máy. Phanh giữ tải cơ học mọi lúc khi cuộn dây không được cấp điện. Bộ mã hóa tuyệt đối 17-bit với độ phân giải 131.072 xung/vòng giữ nguyên góc trục chính xác trong mọi sự kiện mất điện, được hỗ trợ bởi pin A6BAT trong bộ khuếch đại MR-J2S-700. Khi máy khởi động lại — sau khi dừng khẩn cấp, sau khi mất điện, sau khi đổi ca — trục ở vị trí đã biết, an toàn, được giữ bằng cơ học, và bộ điều khiển biết chính xác vị trí đó ở đâu.

Thông số kỹ thuật

Cơ cấu phanh: Kiểu lò xo, nhả bằng điện

Trong số tất cả các quyết định thiết kế được tích hợp trong HC-SFS702B, loại phanh xứng đáng được chú ý nhất — vì nó xác định hành vi an toàn của động cơ, và ở mức 7kW trên trục thẳng đứng mô-men xoắn cao, hành vi an toàn là yếu tố phân biệt giữa dừng có kiểm soát và dừng nguy hiểm.

Phanh được lắp trên HC-SFS702B là kiểu lò xo và nhả bằng điện. Lò xo giữ đĩa ma sát ép vào bề mặt phanh theo mặc định. Cấp điện áp 24V DC cho cuộn dây phanh tạo ra một trường từ hút đĩa ra khỏi bề mặt, nhả trục để quay. Ngắt điện áp 24V — vì bất kỳ lý do gì — lò xo sẽ ngay lập tức đóng lại. Không có trạng thái trung gian, không có sự suy giảm dần dần, không phụ thuộc vào việc các bộ phận điện tử servo hoạt động. Phanh sẽ được kích hoạt.

Điều này có nghĩa là: Dừng khẩn cấp ngắt điện, phanh kích hoạt. Lỗi bảng điều khiển cắt điện áp 24V, phanh kích hoạt. Tắt servo theo kế hoạch khi kết thúc chu kỳ, phanh kích hoạt. Mất điện đột xuất bất kỳ lúc nào trong chu kỳ, phanh kích hoạt. Trục 7kW và bất kỳ khối lượng nào nó đang mang sẽ dừng lại một cách cơ học, ngay lập tức, mà không phụ thuộc vào bất kỳ phần mềm, chức năng bộ khuếch đại nào, hoặc bất kỳ trình tự PLC nào để thực hiện điều đó.

Sự tương phản với khóa servo là rõ rệt. Khóa servo — khả năng của MR-J2S-700 để giữ vị trí trục bằng cách liên tục điều chỉnh bằng dòng điện động cơ — yêu cầu bộ khuếch đại được cấp điện, servo được kích hoạt và hệ thống điều khiển hoạt động bình thường. Khóa servo đáng tin cậy trong điều kiện hoạt động bình thường. Nó không cung cấp sự bảo vệ khi các điều kiện đó không được đáp ứng. Đối với trục 7kW mang khối lượng đáng kể với thành phần tải trọng trọng lực, sự khác biệt đó là lý do tại sao phanh kiểu lò xo tồn tại để giải quyết.

33,4 Nm Liên tục, 100 Nm Đỉnh: Xác định kích thước trục

33,4 Newton-mét liên tục là mô-men xoắn duy trì cao nhất trong phạm vi HC-SFS 2000 vòng/phút. Đó là một con số đáng kể, và việc hiểu ý nghĩa cơ học của nó đối với cơ cấu truyền động là hữu ích cho bất kỳ ai chỉ định hoặc thay thế động cơ này.

Trên trục vít me-ca với bước ren 10mm và hiệu suất vít 90%, 33,4 Nm mô-men xoắn động cơ liên tục tương đương với lực trục khoảng 18,8 kN được duy trì. Điều này bao gồm các tổ hợp bàn và phôi nặng nhất được tìm thấy trên các trung tâm gia công CNC khổ lớn, máy phay giàn lớn và máy truyền động hạng nặng. Đối với các ổ đĩa quấn hoạt động ở chế độ điều khiển mô-men xoắn, 33,4 Nm ở tốc độ 2.000 vòng/phút đại diện cho khả năng căng và tốc độ đáng kể trên phạm vi đường kính cuộn dây rộng. Đối với các bộ cấp liệu servo, lực cấp liệu duy trì trong giai đoạn tiến liệu nằm trong phạm vi nhiệt của động cơ.

Đỉnh 100 Nm — gấp ba lần giá trị liên tục, có sẵn cho các quá trình chuyển tiếp tăng tốc và giảm tốc ngắn của mỗi chu kỳ định vị — là yếu tố cho phép chuyển động trục nhanh trên các cơ cấu tải nặng mà không cần động cơ lớn hơn. Một chu kỳ định vị dành 10% thời gian tăng tốc ở mô-men xoắn đỉnh, 80% thời gian ở hoặc dưới mô-men xoắn liên tục và 10% giảm tốc vẫn nằm trong ngưỡng mô hình nhiệt của bộ khuếch đại. Bảo vệ nhiệt điện tử tích hợp của MR-J2S-700 theo dõi tải tích lũy này và cảnh báo sớm trước khi cuộn dây bị quá nhiệt gây hư hỏng.

Một hướng dẫn thiết kế từ tài liệu của Mitsubishi đáng chú ý đối với các trục thẳng đứng: thành phần mô-men xoắn trọng lực duy trì — mô-men xoắn mà động cơ phải duy trì liên tục để giữ tải chống lại trọng lực — nên được giữ ở mức 70% hoặc thấp hơn mô-men xoắn liên tục định mức. Ở mức 33,4 Nm định mức, giới hạn đó là khoảng 23,4 Nm. Các thiết kế trục thẳng đứng gần hoặc vượt quá con số này cần có bộ cân bằng cơ học để giảm yêu cầu mô-men xoắn trọng lực duy trì, hoặc động cơ có xếp hạng mô-men xoắn liên tục cao hơn. Phanh giữ tải cơ học trong khi dừng và loại bỏ mọi yêu cầu mô-men xoắn duy trì khỏi động cơ và bộ khuếch đại khi nghỉ — nhưng trong quá trình chuyển động, động cơ sẽ chịu tải trọng lực, và tải đó phải nằm trong hướng dẫn này để hệ thống bảo vệ hoạt động như thiết kế.

Dây nối phanh và trình tự hoạt động

Cuộn dây phanh yêu cầu một mạch 24V DC chuyên dụng tách biệt với nguồn cấp cho bộ khuếch đại servo. Bảng điều khiển máy phải bao gồm nguồn cấp 24V DC có công suất phù hợp với cuộn dây phanh, một rơ-le phanh có chống quá áp trên cuộn dây, và logic khóa liên động phối hợp việc nhả và đóng phanh với trình tự kích hoạt servo.

Khi nhả (phanh mở): Servo phải được kích hoạt trước khi phanh được nhả. Trình tự này đảm bảo bộ khuếch đại đã thiết lập khóa servo và đang chủ động giữ vị trí trước khi phanh cơ học nhả ra. Nếu phanh nhả ra trước khi khóa servo được thiết lập, trục sẽ di chuyển dưới tải trọng trọng lực của nó cho đến khi bộ khuếch đại bắt kịp — có thể trượt đáng kể trên trục thẳng đứng nặng mà không có bộ cân bằng. Tín hiệu đầu ra MBR (Magnetic Brake Release) trên MR-J2S-700 cung cấp đầu ra được quản lý bởi bộ khuếch đại một cách thuận tiện cho rơ-le phanh, được sắp xếp trình tự chính xác so với kích hoạt servo. Tham khảo hướng dẫn sử dụng MR-J2S-700 để biết các tham số thời gian cụ thể liên quan đến động lực học của trục.

Khi đóng (phanh đóng): Giảm tốc trục về trạng thái dừng dưới sự điều khiển của servo, sau đó đóng phanh trước khi ngắt kích hoạt servo. Áp dụng phanh cho trục đang di chuyển — ngay cả khi di chuyển chậm — sẽ làm mòn các bề mặt ma sát và tạo ra nhiệt trong cụm phanh. Cho phép servo đưa trục dừng hoàn toàn trước, sau đó đóng phanh để giữ vị trí dừng, sẽ kéo dài đáng kể tuổi thọ phanh trên các trục có chu kỳ tắt servo thường xuyên.

Chống quá áp là bắt buộc. Khi cuộn dây phanh ngừng cấp điện, từ trường sụp đổ sẽ tạo ra một xung điện áp có thể làm hỏng các tiếp điểm rơ-le và ảnh hưởng đến các thiết bị điện tử lân cận. Bộ chống quá áp được định mức phù hợp — diode cho DC, varistor hoặc mạng RC cho AC — trên các đầu cuối của cuộn dây phanh không phải là tùy chọn. Đó là một phần của việc lắp đặt.

Bộ mã hóa tuyệt đối và lợi thế khởi động lại trục thẳng đứng

Bộ mã hóa nối tiếp tuyệt đối 17-bit với độ phân giải 131.072 xung/vòng trên HC-SFS702B thực hiện mọi chức năng mà bộ mã hóa J2-Super thực hiện: độ phân giải góc nhỏ cho điều khiển vận tốc băng thông rộng, vị trí tuyệt đối đa vòng được hỗ trợ bởi pin A6BAT trong bộ khuếch đại và báo cáo vị trí tức thời khi bật nguồn mà không cần chuyển động trục.

Đặc biệt trên trục thẳng đứng có phanh, đặc điểm cuối cùng trong ba đặc điểm đó mang lại trọng lượng vận hành lớn nhất.

Hãy xem xét phương án thay thế. Bộ mã hóa tương đối báo cáo vị trí so với một điểm tham chiếu phải được tìm thấy bằng cách di chuyển trục. Trên trục thẳng đứng, việc tìm điểm tham chiếu này khi khởi động có nghĩa là di chuyển tải — xuống hoặc lên — để đến cảm biến vị trí gốc trước khi bộ điều khiển biết vị trí của trục. Trên một máy mà chuyển động vị trí gốc có thể tiếp xúc với vật cố định, phôi, hoặc dụng cụ ở vị trí dừng, chuyển động đó mang lại rủi ro và yêu cầu trình tự cẩn thận. Trên một máy trong môi trường sản xuất nơi có thể xảy ra E-stop ở bất kỳ điểm nào trong hành trình, quy trình khởi động lại sau khi trục bộ mã hóa tương đối dừng giữa hành trình là không đơn giản.

Với bộ mã hóa tuyệt đối của HC-SFS702B và phanh kiểu lò xo, quy trình khởi động lại là: cấp điện cho bảng điều khiển, phanh giữ trục bằng cơ học, bộ mã hóa báo cáo góc trục chính xác cho bộ khuếch đại, bộ điều khiển thiết lập khóa servo, phanh nhả ra theo trình tự chính xác, và trục sẵn sàng — từ bất kỳ vị trí nào nó đã dừng. Không cần di chuyển về điểm gốc, không cần tìm tham chiếu, không có rủi ro tiếp xúc tải trong quá trình khởi động lại. Máy sẽ quay trở lại sản xuất trực tiếp.

Bảo trì pin: Thay pin A6BAT trong bộ khuếch đại MR-J2S-700 khi có cảnh báo pin yếu đầu tiên. Để pin cạn kiệt hoàn toàn sẽ đặt lại bộ đếm đa vòng, yêu cầu chu kỳ quay về điểm tham chiếu. Trên các dây chuyền sản xuất có độ khả dụng cao, coi cảnh báo pin yếu là một hạng mục bảo trì khẩn cấp — không phải là thứ để trì hoãn cho đến lần dừng theo lịch trình tiếp theo — sẽ loại bỏ thời gian ngừng hoạt động đột xuất mà việc đặt lại bộ đếm gây ra.

Bộ khuếch đại tương thích

HC-SFS702B được thiết kế cho dòng bộ khuếch đại MR-J2S-700 — nền tảng J2-Super có công suất 7kW. Ba biến thể giao diện đáp ứng các kiến trúc điều khiển chính:

MR-J2S-700A chấp nhận lệnh vị trí dạng xung và tham chiếu tốc độ hoặc mô-men xoắn tương tự từ các hệ thống CNC và PLC bên ngoài. Tất cả các chế độ điều khiển — vị trí, tốc độ, mô-men xoắn và các kết hợp chế độ chuyển mạch — đều có sẵn. RS-232C kết nối với MR Configurator để cài đặt tham số và giám sát chẩn đoán. Lựa chọn tiêu chuẩn cho các ứng dụng máy công cụ và tự động hóa chung nơi trục nhận lệnh từ bộ điều khiển bên ngoài.

MR-J2S-700B kết nối với các bộ điều khiển chuyển động dòng A và dòng Q của Mitsubishi qua bus nối tiếp cáp quang SSCNET. Tất cả các lệnh trục và phản hồi bộ mã hóa đều truyền qua mạng cáp quang. Trên các máy đa trục lớn — trung tâm gia công giàn, dây chuyền truyền động lớn, hệ thống cổng đa trục — SSCNET cung cấp khả năng đồng bộ hóa thời gian thực giữa các trục mà giao diện tương tự và xung không thể đạt được. Đối với các trục thẳng đứng hoạt động phối hợp với các trục ngang, khả năng đồng bộ hóa này đặc biệt quan trọng ở các sự kiện bắt đầu và dừng.

MR-J2S-700CP cung cấp khả năng định vị một trục tích hợp với tối đa 31 vị trí bảng lưu trữ được kích hoạt bằng I/O hoặc lệnh CC-Link. Đối với các trục định vị thẳng đứng độc lập — thang máy điều khiển bằng servo, cơ cấu thang máy, bộ cấp liệu thẳng đứng bằng servo — không yêu cầu phối hợp với các trục khác, CP loại bỏ chi phí của bộ điều khiển chuyển động chuyên dụng.

Cả ba biến thể đều bao gồm đầu ra MBR để sắp xếp trình tự rơ-le phanh và hỗ trợ đầy đủ các chức năng bảo vệ J2-Super bao gồm bảo vệ quá tải nhiệt điện tử, bảo vệ quá tốc, phát hiện lỗi bộ mã hóa và bảo vệ quá áp tái sinh.

Ghi chú về khả năng tương thích: HC-SFS702B yêu cầu bộ khuếch đại MR-J2S-700. Nó không tương thích với MR-J2-700 thế hệ đầu tiên, không thể đọc giao thức bộ mã hóa J2-Super 17-bit. Không tương thích với bộ khuếch đại MR-J3 hoặc MR-J4 nếu không có bộ chuyển đổi làm mới. Đối với các máy chạy phần cứng MR-J2-700 gốc, HC-SF702B — giống hệt về cơ học, bộ mã hóa 14-bit, trục thẳng có phanh — là động cơ phù hợp.

Dòng HC-SFS 2000 vòng/phút — Vị trí 7kW

HC-SFS702B là động cơ có phanh mô-men xoắn cao nhất trong dòng HC-SFS 2000 vòng/phút. Tất cả bốn mẫu trong bảng này đều có cùng mặt bích lắp 176 × 176 mm — khung máy được chế tạo cho bất kỳ mẫu nào trong số chúng đều có thể lắp đặt tất cả mà không cần sửa đổi. Bước nhảy mô-men xoắn từ HC-SFS502B (23,9 Nm) lên HC-SFS702B (33,4 Nm) là khoảng 40%, điều này trở nên quan trọng khi một trục hoạt động gần giới hạn mô-men xoắn liên tục của đơn vị 5kW cần khoảng trống cho các thay đổi tải trong tương lai, yêu cầu tăng tốc cao hơn, hoặc dự phòng mô-men xoắn trên các trục chịu tải trọng trọng lực gần với hướng dẫn 70%.

Toàn bộ dòng HC-SFS702 ở mức 7kW 2000 vòng/phút bao gồm bốn cấu hình trục và phanh: trục thẳng không phanh (HC-SFS702), trục thẳng có phanh (HC-SFS702B), trục có rãnh then không phanh (HC-SFS702K) và trục có rãnh then có phanh (HC-SFS702BK). Cả bốn đều sử dụng dòng bộ khuếch đại MR-J2S-700.

Ứng dụng điển hình

Trục Z thẳng đứng nặng trên các trung tâm gia công lớn và máy phay giàn. Ứng dụng xác định cho HC-SFS702B. Đầu trục chính lớn, đầu doa nặng và các cụm trục Z đáng kể trên các trung tâm gia công cổng và máy doa ngang lớn cần công suất servo 7kW ở tốc độ 2000 vòng/phút, phanh an toàn để giữ vị trí khi tắt máy và dừng khẩn cấp, và kiến thức vị trí tuyệt đối để khởi động lại an toàn. HC-SFS702B cung cấp cả ba.

Cơ cấu thang máy và nâng hạ điều khiển bằng servo. Pallet phôi nặng, thang máy băng đạn dụng cụ và thang máy hệ thống lưu trữ phôi trên các dây chuyền gia công và lắp đặt FMS. Tải trọng trọng lực ở quy mô này — pallet với vật cố định nặng, băng đạn phôi xếp chồng — yêu cầu phanh kiểu lò xo để đảm bảo an toàn và bộ mã hóa tuyệt đối để khởi động lại hiệu quả sản xuất. Mô-men xoắn liên tục 33,4 Nm xử lý lực nâng duy trì trên phạm vi tải làm việc.

Trục dẫn hướng ram thẳng đứng máy ép và máy tạo hình khổ lớn. Trục dẫn hướng ram máy ép điều khiển bằng servo, trục đệm khuôn và trục thẳng hoặc trục làm phẳng điều khiển bằng servo nơi trục thẳng đứng chịu tải đáng kể và phải được giữ ở bất kỳ vị trí nào trong hành trình trong quá trình thay đổi dụng cụ, tạm dừng giữa chu kỳ và dừng khẩn cấp.

Ổ đĩa bàn xoay hạng nặng và ổ đĩa chia độ có trục thẳng đứng. Bàn xoay nghiêng điều khiển bằng servo, trục quay, và cơ cấu chia độ nghiêng trên các trung tâm gia công lớn nơi khối lượng kết hợp của bàn và phôi tạo ra thành phần mô-men xoắn trọng lực đáng kể ở mọi vị trí ngoại trừ vị trí cân bằng hoàn hảo. Phanh an toàn giữ bàn ở bất kỳ góc nào bất kể trạng thái servo.

Ổ đĩa chính máy quấn công nghiệp có trục cuộn thẳng đứng. Máy quấn khổ lớn xử lý các cuộn giấy, màng hoặc vải nặng trên các trục cuộn thẳng đứng nơi khối lượng cuộn dây yêu cầu giữ cơ học trong quá trình dừng sản xuất, thay đổi cuộn dây và thao tác nối.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa HC-SFS702B và HC-SFS702 là gì?

Cả hai đều là động cơ J2-Super 7kW, 2000 vòng/phút trên mặt bích 176 × 176 mm với bộ mã hóa 17-bit, trục thẳng và thông số điện giống hệt nhau. Sự khác biệt duy nhất là phanh: HC-SFS702 không có phanh — vị trí khi dừng được giữ bằng khóa servo của bộ khuếch đại. HC-SFS702B có phanh điện từ kiểu lò xo đóng lại bằng cơ học khi nguồn cấp cuộn dây 24V bị ngắt. Sử dụng HC-SFS702B trên trục thẳng đứng, bộ cấp liệu nghiêng, cơ cấu chịu tải trọng trọng lực và bất kỳ ứng dụng nào mà chuyển động trục khi tắt servo sẽ nguy hiểm. Trên các trục nằm ngang hoặc chịu tải đối xứng đã được xác nhận, HC-SFS702 đơn giản và nhẹ hơn.

Q2: Phanh được mô tả là "kiểu lò xo". Điều gì xảy ra trong trường hợp mất điện?

Lò xo kích hoạt phanh theo mặc định — cuộn dây phải được cấp điện liên tục để giữ trục quay tự do. Mất điện sẽ ngắt điện áp 24V khỏi cuộn dây, lò xo sẽ ngay lập tức kích hoạt đĩa phanh, và trục sẽ dừng lại bằng cơ học và giữ nguyên vị trí dừng. Đây là lợi thế an toàn chính của thiết kế kiểu lò xo: nó cung cấp khả năng giữ trục bằng cơ học trong bất kỳ chế độ lỗi nào làm mất điện, bao gồm cả sự cố mất điện đột ngột. Không cần phần mềm, không cần chức năng bộ khuếch đại và không cần trình tự PLC để giữ trục — lò xo thực hiện điều đó một cách thụ động.

Q3: HC-SFS702B có thể thay thế HC-SF702B trên máy hiện có không?

Về mặt cơ học thì có — kích thước mặt bích, đường kính trục và cách bố trí đầu nối phanh là giống nhau. Kiểm tra quan trọng là bộ khuếch đại. HC-SF702B có bộ mã hóa 14-bit tương thích với cả bộ khuếch đại MR-J2-700 và MR-J2S-700. HC-SFS702B có bộ mã hóa 17-bit chỉ yêu cầu bộ khuếch đại MR-J2S-700. Nếu máy đang chạy bộ khuếch đại MR-J2-700 thế hệ đầu tiên gốc, chỉ có HC-SF702B mới hoạt động. Nếu máy đang sử dụng MR-J2S-700, HC-SFS702B là bộ thay thế trực tiếp với độ phân giải bộ mã hóa cao hơn.

Q4: Pin dự phòng cho bộ mã hóa tuyệt đối ở đâu?

Pin — pin lithium Mitsubishi A6BAT — được đặt bên trong bộ khuếch đại MR-J2S-700, không phải trong động cơ. Nó duy trì bộ đếm đa vòng tuyệt đối trong suốt quá trình tắt nguồn. Trên trục thẳng đứng có phanh, điều này có nghĩa là trục giữ nguyên vị trí bằng cơ học trong khi bộ mã hóa giữ nguyên góc trục chính xác, do đó bộ điều khiển có thể đọc vị trí tuyệt đối ngay lập tức khi khởi động lại mà không cần bất kỳ chuyển động về điểm gốc nào. Thay pin A6BAT khi có cảnh báo pin yếu đầu tiên từ bộ khuếch đại.

Q5: Cần loại chống quá áp nào cho dây nối cuộn dây phanh?

Cuộn dây phanh phải có bộ chống quá áp trên các đầu cuối của nó — thường là một diode flyback (đối với cuộn dây DC) hoặc một varistor hoặc mạng snubber RC (đối với AC) — để hấp thụ xung điện áp được tạo ra khi cuộn dây ngừng cấp điện. Nếu không có bộ chống quá áp, hiện tượng đánh lửa cảm ứng khi rơ-le mở có thể làm hỏng các tiếp điểm rơ-le và có khả năng ảnh hưởng đến các thiết bị điện tử lân cận. Đây là yêu cầu tiêu chuẩn đối với bất kỳ tải cảm nào trong thiết kế bảng điều khiển công nghiệp. Định mức thành phần cụ thể nên phù hợp với độ tự cảm của cuộn dây phanh và định mức tiếp điểm rơ-le — tham khảo hướng dẫn sử dụng động cơ servo của Mitsubishi hoặc dữ liệu ứng dụng của nhà sản xuất rơ-le để biết thông số kỹ thuật phù hợp.
