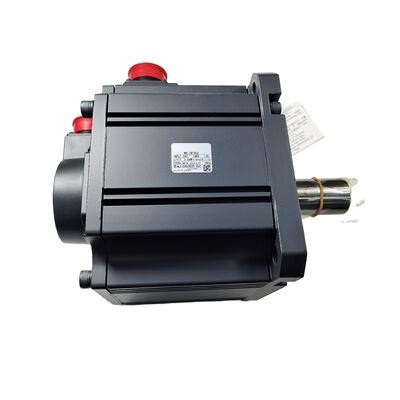

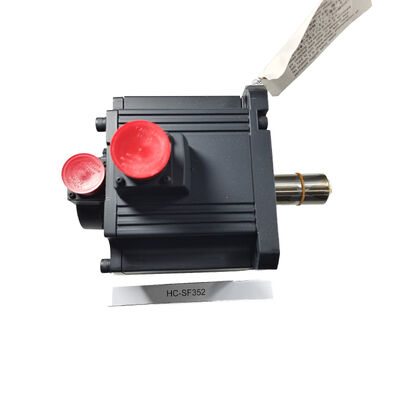

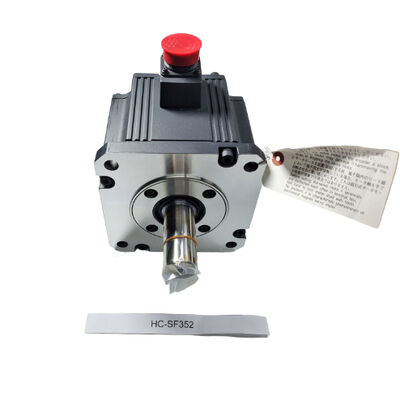

Mitsubishi HC-SF352 (HCSF352) — Động cơ Servo AC 3.5kW, Trục thẳng, Không phanh, 2000 vòng/phút, Dòng MELSERVO J2

Tổng quan sản phẩm

Mã sản phẩm: HC-SF352

Cũng được tìm kiếm với tên: HCSF352, HC SF 352, HC-SF-352 Dòng: Mitsubishi MELSERVO HC-SF (Thế hệ J2)

Phân loại: Động cơ Servo AC không chổi than quán tính trung bình — 3.5 kW, loại 200V, 2000 vòng/phút, Trục thẳng, Không phanh

Đặt HC-SF352 vào ngữ cảnh

Trước khi đi sâu vào thông số kỹ thuật, có một điểm khác biệt đáng làm rõ vì nó ảnh hưởng trực tiếp đến việc lựa chọn bộ khuếch đại. HC-SF352 thuộc nền tảng J2 (MELSERVO thế hệ đầu tiên), không phải J2-Super. Bộ mã hóa của nó là 14-bit — 16.384 vị trí mỗi vòng quay — và nó tương thích với cả bộ khuếch đại MR-J2-350 ban đầu và bộ khuếch đại MR-J2S-350 mới hơn. Tương đương J2-Super là HC-SFS352, có bộ mã hóa 17-bit và chỉ yêu cầu bộ khuếch đại MR-J2S.

Sự khác biệt này quan trọng trong hai tình huống thực tế. Thứ nhất, khi tìm nguồn thay thế cho một máy hiện có: biết máy được thiết kế dựa trên thế hệ nào sẽ xác định động cơ phù hợp. Bộ khuếch đại MR-J2-350 sẽ chạy HC-SF352 đúng cách; nó sẽ không chấp nhận giao thức 17-bit của HC-SFS352. Thứ hai, khi đánh giá xem một động cơ đã qua sử dụng hoặc dư thừa có phù hợp hay không: HC-SF352 và HC-SFS352 có thể thay thế vật lý cho nhau — cùng mặt bích, cùng kích thước trục — nhưng về mặt điện, chúng phục vụ các thế hệ bộ khuếch đại khác nhau.

Với điều đó đã làm rõ: HC-SF352 là động cơ servo quán tính trung bình, 3.5kW, 2000 vòng/phút, được định mức 16.7 Nm mô-men xoắn liên tục và 50.1 Nm đỉnh, trên mặt bích 176 × 176 mm với bảo vệ IP65 và trục thẳng không có phanh điện từ.

Thông số kỹ thuật

3.5kW ở 2000 vòng/phút: Câu chuyện về mô-men xoắn

Mười sáu phẩy bảy Newton-mét mô-men xoắn liên tục. Ở tốc độ 2.000 vòng/phút, đó là một lực duy trì đáng kể cho các trục servo công nghiệp — đủ để dẫn động các bàn vít bi nặng trên các trung tâm gia công CNC lớn, duy trì lực căng không đổi trên các máy quấn công nghiệp xử lý vật liệu nặng, cấp nguồn cho trục đầu vào của bộ giảm tốc bánh răng sâu trên bộ chia vòng quay nặng, hoặc duy trì lực cấp trên máy ép hoặc máy tạo hình điều khiển bằng servo trong suốt chu kỳ sản xuất.

Mô-men xoắn đỉnh 50.1 Nm — gấp ba lần định mức liên tục — phát huy tác dụng trong các giai đoạn tăng tốc và giảm tốc của chu kỳ định vị. Đối với một trục nặng thực hiện các di chuyển điểm-điểm nhanh chóng, mô-men xoắn đỉnh sẽ thúc đẩy đường cong vận tốc một cách mạnh mẽ, giai đoạn tăng tốc vượt xa mô-men xoắn định mức trong khi vẫn giữ nguyên ngân sách nhiệt vì các quá độ đó là ngắn so với giai đoạn tốc độ ổn định. Tỷ lệ đỉnh-liên tục 3:1 đó là tiêu chuẩn của thế hệ J2 trên dòng HC-SF 2000 vòng/phút, và đó là thứ cho phép động cơ được định mức với mô-men xoắn liên tục nhất định thực hiện các chu kỳ định vị nhanh chóng mà không cần quá khổ so với yêu cầu tải duy trì.

Một lưu ý về kích thước cần làm rõ: trên các trục thẳng đứng có tải không cân bằng, tài liệu của Mitsubishi nhất quán khuyến nghị giữ thành phần mô-men xoắn trọng lực duy trì ở mức 70% trở xuống mô-men xoắn liên tục định mức. Ở mức 16.7 Nm định mức, giới hạn đó là khoảng 11.7 Nm tải trọng lực duy trì. Các trục gần hoặc vượt quá con số này cần có bộ cân bằng hoặc động cơ có định mức mô-men xoắn liên tục cao hơn.

HC-SF so với HC-SFS: Câu hỏi 14-bit

Điều quan trọng nhất cần làm đúng khi mua hoặc thay thế HC-SF352 là thế hệ bộ mã hóa, và nó quy về một câu hỏi thực tế duy nhất: máy đang chạy bộ khuếch đại nào?

HC-SF352 (14-bit, 16.384 ppr) — Tương thích với MR-J2-350 (thế hệ đầu tiên) và MR-J2S-350 (J2-Super). Động cơ này hoạt động với cả hai thế hệ vì Mitsubishi đã thiết kế bộ khuếch đại J2-Super để duy trì khả năng tương thích ngược với động cơ thế hệ J2.

HC-SFS352 (17-bit, 131.072 ppr) — Chỉ J2-Super. Động cơ này yêu cầu bộ khuếch đại MR-J2S-350 và sẽ không giao tiếp với bộ khuếch đại MR-J2-350 ban đầu.

Hậu quả đối với việc tìm nguồn thay thế: một máy chạy bộ khuếch đại MR-J2-350 cần HC-SF352, không phải HC-SFS352. Lắp đặt biến thể SFS trên bộ khuếch đại MR-J2-350 sẽ gây ra lỗi giao tiếp bộ mã hóa khi khởi động. Ngược lại, nếu máy đã chạy bộ khuếch đại MR-J2S-350, cả hai động cơ đều hoạt động — nhưng HC-SFS352 mang lại độ phân giải bộ mã hóa cao hơn (131.072 so với 16.384 ppr) và là lựa chọn ưu tiên cho các máy có độ chính xác định vị được hưởng lợi từ phản hồi chi tiết hơn.

Kích thước cơ khí của cả hai động cơ là giống hệt nhau: cùng mặt bích 176 × 176 mm, cùng đường kính trục, cùng giao diện lắp đặt. Lựa chọn hoàn toàn được xác định bởi thế hệ bộ khuếch đại trên máy.

Trục thẳng: Thiết kế khớp nối ở 3.5kW

Trục thẳng không có rãnh then là điểm khởi đầu tiêu chuẩn cho thiết kế khớp nối động cơ servo, và ở 3.5kW với mô-men xoắn đỉnh 50.1 Nm, việc lựa chọn khớp nối xứng đáng được chú ý cẩn thận.

Con số quan trọng để lựa chọn khớp nối là mô-men xoắn đỉnh, không phải mô-men xoắn liên tục. Một khớp nối hoặc hub được định cỡ theo con số 16.7 Nm định mức sẽ bị quá khổ trong mọi chu kỳ tăng tốc gần với mô-men xoắn đỉnh. Thực hành tiêu chuẩn ở công suất này là sử dụng mô-men xoắn đỉnh làm cơ sở định cỡ, sau đó áp dụng hệ số dịch vụ phù hợp — thường là 1.5 đến 2 lần cho các ứng dụng có tải quán tính và va đập vừa phải, cao hơn cho các ứng dụng có va đập cơ học đáng kể từ bánh răng hoặc khớp nối xích.

Ở mô-men xoắn đỉnh 50.1 Nm với hệ số dịch vụ 2 lần, mục tiêu định cỡ khớp nối là 100 Nm trở lên. Điều này nằm trong phạm vi các sản phẩm khớp nối servo công nghiệp tiêu chuẩn — khớp nối ống xếp, khớp nối đĩa và khớp nối dạng hàm được định mức cho phạm vi mô-men xoắn này là các mặt hàng trong danh mục từ các nhà sản xuất khớp nối lớn. Đường kính trục của động cơ khung 176 × 176 mm lớn hơn các động cơ loại nhỏ gọn, có nghĩa là khả năng chịu tải lỗ khoan cao hơn cho các thiết kế hub tiêu chuẩn và nhìn chung ứng suất thấp hơn tại giao diện trục-hub.

Đối với các ứng dụng mà bộ phận được dẫn động — bánh răng, nhông xích hoặc puly — yêu cầu lỗ có rãnh then, HC-SF352K (trục có rãnh then, không phanh) sử dụng cùng bộ khuếch đại và mang lại hiệu suất điện tương đương. Hai biến thể có thể thay thế cho nhau từ góc độ bộ khuếch đại.

Nhắc nhở lắp đặt hub ở kích thước khung này. Lỗ ren ở đầu trục trên động cơ 176 × 176 mm có một mục đích cụ thể: sử dụng bu lông kéo để kéo hub khớp nối theo trục vào trục thay vì ép hoặc đóng đinh vào. Tải trọng va đập theo trục trong quá trình lắp hub đi qua trục đến đĩa mã hóa và vòng bi phía sau, và thiệt hại do đó — thường là sự suy giảm vòng bi mã hóa tinh tế — có xu hướng xuất hiện vài tuần sau đó dưới dạng lỗi mã hóa không liên tục dưới rung động thay vì ngay lập tức. Sử dụng phương pháp bu lông kéo mất thêm vài phút và ngăn chặn hoàn toàn vấn đề.

Không phanh: Đánh giá ứng dụng

HC-SF352 không có phanh điện từ. Khi nghỉ, vị trí trục được duy trì bởi khóa servo của bộ khuếch đại — vòng lặp vị trí vẫn hoạt động, phản hồi bộ mã hóa liên tục theo dõi góc trục và bộ khuếch đại cung cấp dòng điện cần thiết để giữ lỗi theo dõi bằng không.

Đối với các trục ngang và cơ cấu cân bằng, điều này đáng tin cậy, chính xác và thực tế không cần bảo trì. Không có rơle để kiểm tra, không có đĩa phanh để đo độ mòn, không có mạch 24V để bảo trì và không có trình tự khóa MBR bổ sung logic vào chương trình PLC. Trên một máy mà hầu hết các trục servo là ngang, cấu hình không phanh là lựa chọn gọn gàng.

Tình hình thay đổi khi trục có thành phần tải trọng trọng lực. Phạm vi công suất 3.5kW phổ biến trên các trục Z của trung tâm gia công CNC lớn, cổng di chuyển theo chiều dọc, cơ cấu nâng điều khiển bằng servo và trục cấp nghiêng — tất cả các ứng dụng mà tải có trọng lượng tác dụng theo hướng quay trục khi dòng servo giảm về không. Trong những trường hợp đó, phanh cơ khí không phải là tùy chọn. HC-SF352B (trục thẳng, phanh lò xo) hoặc HC-SF352BK (trục có rãnh then, phanh) là những lựa chọn đúng.

Nếu câu hỏi cho một trục nhất định thực sự không rõ ràng — "trục này có đủ ngang để khóa servo đủ không?" — câu trả lời thận trọng và đúng đắn là chỉ định phanh. Loại bỏ một phanh không cần thiết sẽ làm giảm một chút sự đơn giản về cơ khí; bỏ qua một phanh cần thiết trên trục thẳng đứng chịu tải trọng trọng lực sẽ tạo ra nguy hiểm.

Bộ khuếch đại tương thích

HC-SF352 tương thích với bộ khuếch đại thế hệ đầu tiên MR-J2-350 và toàn bộ dòng bộ khuếch đại J2-Super MR-J2S-350.

MR-J2-350A — Giao diện đa năng thế hệ đầu tiên. Đầu vào lệnh xung và tương tự. Điều khiển vị trí, tốc độ và mô-men xoắn. Bộ khuếch đại ghép nối ban đầu cho các máy được xây dựng xung quanh HC-SF352 trong kỷ nguyên nền tảng J2. Vẫn còn hoạt động trên nhiều máy công cụ cũ.

MR-J2S-350A — Giao diện đa năng J2-Super. Lệnh xung và tương tự, tất cả các chế độ điều khiển, RS-232C cho MR Configurator. Bộ khuếch đại ưu tiên cho các cài đặt mới sử dụng HC-SF352, cung cấp khả năng tự động điều chỉnh thời gian thực, triệt tiêu rung động thích ứng và hiệu suất servo được cải thiện so với MR-J2 thế hệ đầu tiên.

MR-J2S-350B — Giao diện bus SSCNET J2-Super. Kết nối với bộ điều khiển chuyển động dòng A và dòng Q của Mitsubishi qua liên kết nối tiếp SSCNET cáp quang. Tất cả các lệnh trục và phản hồi đều truyền qua mạng. Yêu cầu cho chuyển động đa trục phối hợp dưới bộ điều khiển chuyển động của Mitsubishi.

MR-J2S-350CP — J2-Super với chức năng định vị tích hợp. Lên đến 31 vị trí điểm bảng, được kích hoạt bằng lệnh I/O hoặc CC-Link. Định vị chỉ mục độc lập mà không cần bộ điều khiển chuyển động riêng.

HC-SF352 không tương thích với bộ khuếch đại MR-J3 hoặc MR-J4 mà không có bộ chuyển đổi nâng cấp. Đối với các máy được nâng cấp lên các nền tảng servo Mitsubishi thế hệ sau, cả động cơ và bộ khuếch đại đều cần được thay thế theo bộ ghép nối.

Dòng HC-SF 2000 vòng/phút — Góc nhìn công suất

HC-SF352 là điểm giữa của phạm vi khung 176 × 176 mm — trên HC-SF202 (2kW) và dưới HC-SF502 (5kW). Máy được thiết kế xung quanh mặt bích này có thể chứa cả ba mà không cần sửa đổi cơ khí. Bước mô-men xoắn từ HC-SF202 (9.55 Nm) lên HC-SF352 (16.7 Nm) là khoảng 75% — có khoảng trống đáng kể nếu trục hoạt động gần giới hạn của đơn vị 2kW dưới điều kiện sản xuất liên tục.

Mọi mẫu trong dòng HC-SF 2000 vòng/phút đều có sẵn bốn biến thể trục và phanh: trục thẳng (không có hậu tố), trục thẳng có phanh (B), trục có rãnh then (K) và trục có rãnh then có phanh (BK). Ghép nối bộ khuếch đại là giống nhau trong mỗi nhóm công suất bất kể cấu hình trục hoặc phanh.

Ứng dụng điển hình

Trục cấp trung tâm gia công CNC. Trục cấp X, Y và Z chính trên các trung tâm gia công ngang và dọc xử lý khối lượng bàn trung bình đến lớn. Mô-men xoắn liên tục 16.7 Nm duy trì tải trọng bàn nặng ở tốc độ cấp sản xuất mà không đẩy động cơ vào vùng quá tải; mô-men xoắn đỉnh 50.1 Nm quản lý tăng tốc di chuyển nhanh một cách hiệu quả.

Máy cắt và định tuyến khổ lớn. Trục cổng điều khiển bằng servo trên bàn cắt plasma, hệ thống định vị tia nước và máy định tuyến khổ lớn, nơi khối lượng cổng và tốc độ di chuyển yêu cầu kết hợp 3.5kW ở tốc độ-mô-men xoắn này. Khớp nối trục thẳng với truyền động đai răng hoặc thanh răng và bánh răng.

Trục quấn và tháo cuộn công nghiệp. Trạm quấn kiểm soát lực căng trên các dây chuyền chuyển đổi giấy, màng và lá kim loại, nơi động cơ chạy ở chế độ điều khiển mô-men xoắn để duy trì lực căng web không đổi khi đường kính cuộn thay đổi. Mô-men xoắn liên tục 16.7 Nm ở 2.000 vòng/phút bao phủ các yêu cầu của trạm quấn tầm trung với khoảng trống mô-men xoắn phù hợp trên phạm vi đường kính cuộn làm việc.

Trục cấp máy ép và máy dập điều khiển bằng servo. Trục cấp liệu trên máy ép khuôn tiến, máy cấp liệu thẳng cuộn và máy ép dập tinh, nơi yêu cầu cấp liệu tốc độ cao chính xác dưới lực cấp đáng kể ở mỗi lần nhấn của máy ép. Mô-men xoắn đỉnh 50.1 Nm xử lý quá độ lực ở đầu mỗi lần cấp liệu.

Trục chỉ mục vòng quay và dây chuyền truyền động. Trục chỉ mục vòng quay giảm bánh răng và trục truyền động con thoi điều khiển bằng servo trên dây chuyền lắp ráp và gia công. Công suất 3.5kW xử lý các cơ cấu chỉ mục trọng lượng trung bình với hiệu suất tăng tốc tốt; bộ mã hóa 14-bit, mặc dù có độ phân giải thấp hơn các đơn vị J2-Super, là đủ cho hầu hết các yêu cầu về độ chính xác chỉ mục.

Câu hỏi thường gặp

Q1: Có thể sử dụng HC-SF352 với bộ khuếch đại MR-J2S-350 không, hay nó yêu cầu MR-J2-350 cũ hơn?

HC-SF352 hoạt động với cả hai thế hệ. Mitsubishi đã thiết kế bộ khuếch đại J2-Super (MR-J2S) để duy trì khả năng tương thích ngược với động cơ thế hệ J2. Bộ mã hóa 14-bit của HC-SF352 được MR-J2S-350A, B và CP hỗ trợ đầy đủ. Trên thực tế, việc ghép nối HC-SF352 với bộ khuếch đại MR-J2S-350 thường được ưu tiên hơn so với sử dụng MR-J2-350 cũ hơn, vì bộ khuếch đại J2-Super cung cấp khả năng tự động điều chỉnh tốt hơn, triệt tiêu rung động thích ứng và hiệu suất servo tổng thể được cải thiện.

Q2: Sự khác biệt giữa HC-SF352 và HC-SFS352 là gì?

Về mặt cơ khí, chúng giống hệt nhau — cùng mặt bích 176 × 176 mm, cùng đường kính trục, cùng kích thước lắp đặt, cùng xếp hạng IP65. Sự khác biệt là thế hệ bộ mã hóa. HC-SF352 có bộ mã hóa 14-bit (16.384 ppr) và tương thích với cả bộ khuếch đại MR-J2 và MR-J2S. HC-SFS352 có bộ mã hóa 17-bit (131.072 ppr) và chỉ yêu cầu bộ khuếch đại MR-J2S. Nếu máy đang chạy bộ khuếch đại MR-J2-350 thế hệ đầu tiên, chỉ HC-SF352 mới hoạt động. Nếu máy đang chạy MR-J2S-350, cả hai động cơ đều tương thích về mặt cơ khí, nhưng HC-SFS352 mang lại độ phân giải bộ mã hóa cao hơn khoảng 8 lần.

Q3: Mô-men xoắn liên tục 16.7 Nm liên quan như thế nào đến thiết kế trục vít bi?

Để tham khảo thực tế: một vít bi có bước ren 10mm với hiệu suất hợp lý (90%) được dẫn động ở mô-men xoắn động cơ liên tục 16.7 Nm có thể duy trì lực cấp trục khoảng 9.4 kN trên bàn. Điều đó bao gồm hầu hết các trục bàn trung tâm gia công lớn đến trung bình ở tốc độ cắt thông thường. Mô-men xoắn đỉnh 50.1 Nm tương đương với lực trục đỉnh khoảng 28.2 kN trong quá trình tăng tốc di chuyển nhanh. Đây là những con số theo thứ tự độ lớn — giá trị thực tế phụ thuộc vào bước ren, hiệu suất, tải trước và ma sát — nhưng chúng cho một cảm giác hữu ích về ý nghĩa của 16.7 Nm liên tục trên cơ chế trục servo phổ biến nhất.

Q4: Pin dự phòng bộ mã hóa tuyệt đối ở đâu trong hệ thống sử dụng HC-SF352?

Bộ mã hóa 14-bit trên HC-SF352 hỗ trợ chế độ tuyệt đối. Pin dự phòng — thường là pin lithium MR-BAT — được đặt trong bộ khuếch đại servo, không phải trong động cơ. Trên MR-J2S-350, khay pin có thể truy cập ở mặt trước của bộ khuếch đại. Thay thế nó khi bộ khuếch đại hiển thị cảnh báo pin yếu. Để pin hết hoàn toàn sẽ đặt lại bộ đếm tuyệt đối và yêu cầu chu kỳ quay về tham chiếu trước khi trục có thể tiếp tục sản xuất.

Q5: HC-SF352 còn hàng không và sản phẩm thay thế thế hệ hiện tại là gì?

HC-SF352 đã ngừng sản xuất nhưng vẫn có sẵn dưới dạng hàng tồn kho dư thừa và đã tân trang thông qua các nhà cung cấp phụ tùng tự động hóa công nghiệp. Đối với các máy chạy bộ khuếch đại MR-J2 hoặc MR-J2S, các đơn vị HC-SF352 dư thừa là con đường thay thế đơn giản. Đối với các thiết kế máy mới hoặc nâng cấp nền tảng, sản phẩm tương đương thế hệ hiện tại là HG-SR352 (dòng MR-J4, 3.5kW, 2000 vòng/phút, bộ mã hóa 22-bit, mặt bích 176 × 176 mm, IP67), yêu cầu bộ khuếch đại MR-J4-350. Nâng cấp từ HC-SF352 lên HG-SR352 yêu cầu thay thế cả động cơ và bộ khuếch đại cùng nhau.
