Thông tin chi tiết sản phẩm:
|
| Tình trạng: | Con dấu nhà máy mới (NFS) | Mã hàng: | HC-SFS352K |
|---|---|---|---|
| Nguồn gốc: | NHẬT BẢN | ||
| Làm nổi bật: | Mitsubishi Industrial Servo Motor,Mitsubishi Yaskawa AC servo motor |
||

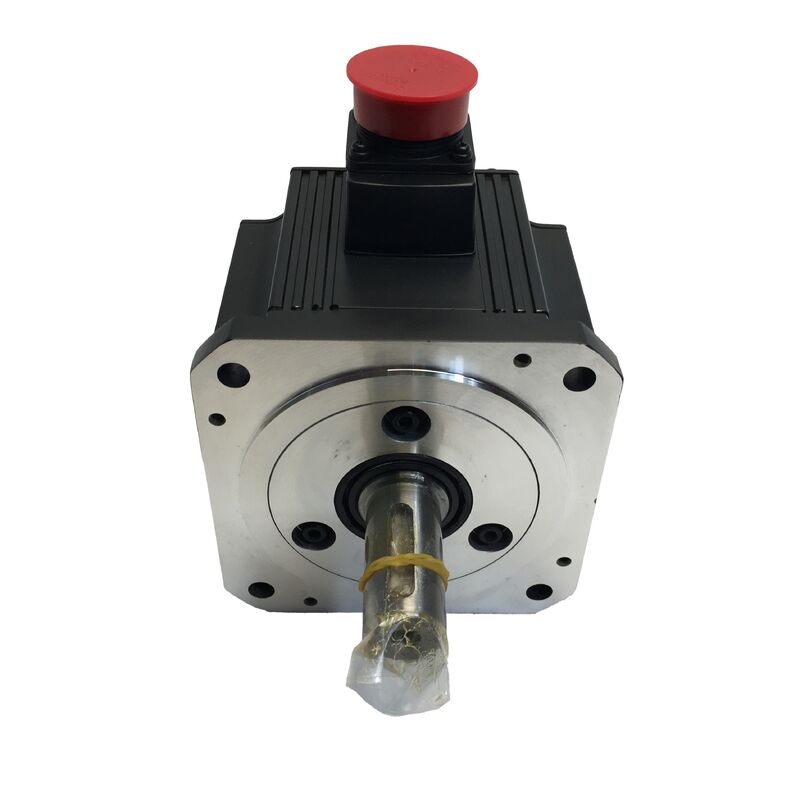

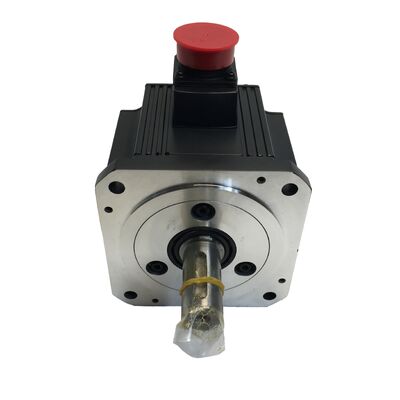

Số phần:HC-SFS352K
Series:HC-SFS. Các bộ khuếch đại tương thích: MR-J2S / MR-J3 / MR-J4
3.5 kilowatt, 2000 vòng/phút, trục khóa để kết nối cơ học trực tiếp.
Mitsubishi HC-SFS352K là một động cơ servo AC tầm trung cung cấp 3,5 kW công suất định số với mô-men xoắn liên tục 16,7 N · m ở 2.000 vòng / phút.Các cấu hình trục khóa đặt biến thể này khác biệt với phiên bản trục thẳng tiêu chuẩn, pulley, hoặc bánh răng đến trục cơ học, loại bỏ trượt xoay dưới sự đảo ngược tải, tải cú sốc, và hoạt động mô-men xoắn cao bền vững.
Đối với các thiết kế máy tính dựa trên chuyển động điện cơ học trực tiếp thay vì nối ma sát, 352K là thông số kỹ thuật chính xác ngay từ đầu.
| Parameter | Giá trị |
|---|---|
| Sản lượng định giá | 3.5 kW |
| Tốc độ định số | 2,000 rpm |
| Động lực định số | 16.7 N·m |
| Động lực đỉnh | 50.1 Nm |
| Điện áp cung cấp | 200V AC |
| Cấu hình trục | Keyed (với keyway) |
| Loại mã hóa | 17-bit tuyệt đối |
| Độ phân giải mã hóa | 131,072 p/rev |
| Xếp hạng bảo vệ | IP65 (bức chắn trục) |
| Lớp cách nhiệt | Lớp F |
| Dòng khung | HC-SFS |
Các biến thể trục động cơ servo tồn tại vì lý do tốt. trục thẳng tiêu chuẩn phù hợp với các ứng dụng sử dụng các trục trục không phản ứng,Khi lực kẹp của máy nối cung cấp truyền mô-men xoắn đủ. Các trục khóa là cho tất cả mọi thứ khác ứng dụng nơi mà mô-men xoắn truyền là đủ cao, hoặc các đảo ngược tải đủ sắc nét, rằng một phù hợp ma sát thuần túy không phải là một giải pháp lâu dài đáng tin cậy.
Với 3,5 kW và mô-men xoắn đỉnh 50,1 N · m, HC-SFS352K hoạt động ở một mức độ mà tính toàn vẹn trục-đối nối là một cân nhắc kỹ thuật thực sự, chứ không phải là một thủ tục.Các keyway đảm bảo các thành phần được thúc đẩy di chuyển chính xác khi động cơ di chuyển, không có fretting tiến bộ, không cần thiết thiết lập lại khớp nối sau khi chạy.
Thực tế, điều này quan trọng nhất trong:
Bộ mã hóa tuyệt đối 17 bit ‡ tính toàn vẹn vị trí mà không bị thỏa hiệp.Với 131.072 xung mỗi vòng quay và giữ vị trí tuyệt đối trên các chu kỳ điện, HC-SFS352K cung cấp cho hệ thống servo vị trí trục chính xác mọi lúc.Khởi động lại sau khi dừng điện hoặc ngắt điện không yêu cầu trình tự định hướng điều khiển chọn chính xác nơi trục dừng lại.
IP65 niêm phong trụcCác lối vào trục được đánh giá để chống lại các luồng nước dưới áp suất và bụi mịn thấm vào một thông số kỹ thuật có ý nghĩa trong phòng in, phòng gia công,và môi trường sản xuất liền kề thực phẩm nơi ô nhiễm là một mối quan tâm liên tục chứ không phải là một trường hợp cạnh.
Phòng cách nhiệt lớp F.Được chuẩn bị để hoạt động lâu dài ở nhiệt độ cuộn cao hơn các động cơ lớp B,điều này tăng biên nhiệt trong các ứng dụng chạy chu kỳ làm việc liên tục trong tủ ấm hoặc tủ máy không khí tốt.
Sự tương thích giữa các thế hệ.HC-SFS352K hoạt động với các gia đình khuếch đại MR-J2S, MR-J3 và MR-J4.Các cơ sở quản lý thiết bị trên các năm cài đặt khác nhau có thể cung cấp một biến thể động cơ duy nhất phù hợp với nhiều thế hệ ổ đĩa trên sàn.
Các máy nén và các đơn vị nén cuộn¢ Trục cung cấp trọng lượng trung bình truyền mô-men xoắn thông qua các cuộn hoặc bánh răng có chìa khóa, trong đó việc đảo ngược tải vào cuối mỗi đợt đòi hỏi sự tham gia tích cực của trục.
Trung tâm gia công CNC¢ Đường dẫn axis trên các máy lớn hơn, nơi 3,5 kW cung cấp hồ sơ mô-men xoắn tốc độ để cắt trong điều kiện tải chip thực tế.
Bàn quay và đầu lập chỉ số- Động qua các bộ giảm tốc độ với kết nối trục khóa, trong đó động cơ phải vượt qua ma sát tĩnh và quán tính khi bắt đầu mỗi chỉ số.
Máy vận chuyển và truyền tải Đường dây và truyền tải chuyển động trong đó trục động cơ được kết nối trực tiếp với một bánh răng truyền động hoặc đơn vị bánh răng bevel.
Hệ thống điều khiển cuộn dây và căng- Các ứng dụng điều chỉnh căng web hoặc vật liệu dưới tải trọng khác nhau, nơi trượt trục giữa động cơ và yếu tố cuộn sẽ trực tiếp ảnh hưởng đến chất lượng quy trình.
HC-SFS352K chiếm một phân khúc của phạm vi HC-SFS mà thấy sự triển khai nhất quán trên các nền tảng CNC cỡ trung bình và thiết bị tự động hóa được xây dựng đặc biệt.Thời gian dẫn đầu cho các biến thể trục cụ thể đặc biệt là phiên bản khóa có thể kéo dài khi hàng tồn kho phân phối giảmCác cơ sở sản xuất và các nhà chế tạo máy với các thiết bị hoạt động được hưởng lợi từ việc có một đơn vị dự phòng sẵn sàng trước khi một sự cố không được lên kế hoạch buộc thời gian.
Q1: Sự khác biệt giữa HC-SFS352 và HC-SFS352K là gì?
A: HC-SFS352 có trục thẳng tiêu chuẩn, dựa trên lực kẹp của ly hợp để truyền mô-men xoắn.cung cấp một khóa cơ học tích cực giữa trục và thành phần được thúc đẩy. Chọn biến thể K khi ứng dụng sử dụng bánh răng, bánh răng xoắn, hoặc ròng máy đòi hỏi một kết nối khóa, hoặc khi đảo ngược tải làm cho một phù hợp chỉ ma sát không đáng tin cậy.
Q2: Các bộ khuếch đại servo nào tương thích với HC-SFS352K?
A: HC-SFS352K tương thích với bộ khuếch đại tự động MR-J2S, MR-J3 và MR-J4 của Mitsubishi.Thông số kỹ thuật 5 kW / 200V trước khi dây và đưa vào sử dụng.
Q3: HC-SFS352K có bao gồm phanh điện từ tích hợp không?
A: Không. HC-SFS352K là phiên bản tiêu chuẩn mà không có phanh.Các đặc điểm kỹ thuật HC-SFS352BK.
Q4: Chìa khóa HC-SFS352K sử dụng kích thước nào?
A: HC-SFS352K sử dụng một đường khóa có kích thước theo tiêu chuẩn JIS B 1301 như được chỉ định trong bản vẽ cơ học của Mitsubishi HC-SFS.Xem trang thông số kỹ thuật chính thức của Mitsubishi Electric servo motor để biết chiều rộng chính xác của phím, chiều cao và chiều sâu trước khi gia công nối kết hoặc trục giao phối.
Q5: Có phải bộ mã hóa 17 bit yêu cầu pin sao lưu để giữ vị trí tuyệt đối?
A: Đối với hoạt động tuyệt đối một vòng, không cần pin.Bảo trì vị trí tuyệt đối nhiều vòng quay ️ theo dõi vị trí qua nhiều vòng quay trục đầy đủ thông qua chu kỳ điện ️ yêu cầu pin ở phía khuếch đạiĐây là yêu cầu cấp độ khuếch đại và áp dụng bất kể biến thể động cơ HC-SFS nào được sử dụng.
