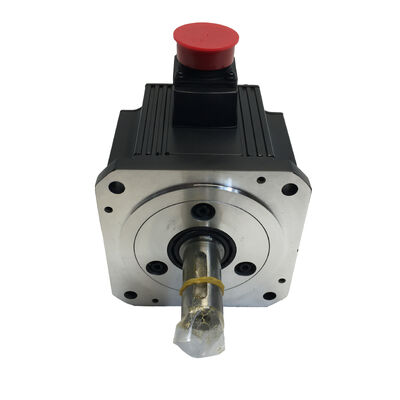

Động cơ Servo AC Mitsubishi HC-SFS103K — 1.0 kW, 3.000 vòng/phút, Trục có rãnh

Tình trạng: Hàng mới 100% · Bao bì gốc · Niêm phong nhà máy

Mã sản phẩm: HC-SFS103K

Dòng: HC-SFS | Bộ khuếch đại tương thích: MR-J2S / MR-J3 / MR-J4

Tổng quan

Một kilowatt. Ba nghìn vòng/phút. Trục có rãnh — vì lực ma sát đơn thuần không phải lúc nào cũng đủ.

Mitsubishi HC-SFS103K là động cơ servo AC 1.0 kW hoạt động ở tốc độ định mức 3.000 vòng/phút, tạo ra mô-men xoắn liên tục 3,18 N·m với đỉnh 9,55 N·m. Đây là biến thể tốc độ cao hơn trong dòng HC-SFS 1.0 kW — được chọn khi ứng dụng yêu cầu phản hồi trục nhanh và thời gian chu kỳ ngắn thay vì mô-men xoắn tối đa ở tốc độ thấp.

Trục có rãnh là đặc điểm nổi bật của biến thể này. Trong khi HC-SFS tiêu chuẩn dựa vào khớp nối ma sát, phiên bản K bổ sung thêm rãnh then được gia công — một khóa cơ học chắc chắn giữ cho bộ phận được dẫn động cố định trên trục dưới tải đảo chiều, mô-men xoắn liên tục và loại tải va đập có thể làm lỏng khớp nối trục trơn tru theo thời gian.

Mỗi đơn vị được giao hàng hoàn toàn mới, niêm phong trong hộp carton gốc của nhà máy Mitsubishi. Chưa lắp đặt. Chưa cấp điện. Không sửa chữa, không sử dụng tại hiện trường trước đó, không ngoại lệ.

Thông số kỹ thuật chính

Tại sao trục có rãnh lại thay đổi thông số kỹ thuật

Đó là một chi tiết nhỏ với những hậu quả có ý nghĩa ở cấp độ máy.

Động cơ servo trục thẳng truyền mô-men xoắn chỉ bằng lực kẹp của khớp nối. Điều này hoạt động đáng tin cậy trong nhiều ứng dụng — đặc biệt là những ứng dụng sử dụng khớp nối servo chính xác với tải trọng nhất quán, có thể dự đoán được. Nhưng một số điều kiện nhất định gây áp lực tiến triển lên các kết nối ma sát: tải đảo chiều lặp đi lặp lại làm khớp nối lắc lư tới lui, mô-men xoắn cao liên tục gần giá trị liên tục định mức, tải va đập từ cơ cấu chia vạch hoặc máy ép, và các bộ truyền động bằng dây đai hoặc xích nơi lực căng xuyên tâm tạo thêm tải thứ cấp cho giao diện trục.

Trong bất kỳ môi trường nào trong số này, trục có rãnh là giải pháp bền hơn. Rãnh then ăn khớp với khớp nối, puli hoặc hub bánh răng một cách cơ học — mô-men xoắn được truyền qua chính then, không phải qua lực kẹp ma sát. Không có hiện tượng trượt, không có hiện tượng mài mòn dần dần, không cần kiểm tra và siết lại khớp nối định kỳ sau khi chạy thử.

Với công suất 1.0 kW và mô-men xoắn đỉnh 9,55 N·m, HC-SFS103K nằm trong phạm vi mà việc lựa chọn giữa các biến thể trục là một quyết định kỹ thuật thực sự, không phải là suy nghĩ sau.

Hiệu suất được chế tạo cho môi trường chu kỳ cao

Tốc độ rút ngắn thời gian chu kỳ. Ở tốc độ 3.000 vòng/phút, HC-SFS103K di chuyển nhanh hơn các biến thể 1.000 vòng/phút hoặc 2.000 vòng/phút trong cùng phân khúc công suất. Trong các hệ thống nhặt và đặt, thiết bị truyền động và các tế bào gia công đa trục, việc di chuyển trục nhanh hơn trực tiếp giảm thời gian không sản xuất giữa các hoạt động.

Vị trí tuyệt đối, không cần quy trình định vị. Bộ mã hóa 17-bit giữ nguyên vị trí trục qua các chu kỳ nguồn. Sau khi khởi động lại, dừng khẩn cấp hoặc mất điện đột ngột, bộ điều khiển có dữ liệu vị trí chính xác ngay lập tức — không có trình tự định vị chậm, không mất số đếm chỉ số, không có quy trình phục hồi thủ công. Trong môi trường sản xuất nhiều ca, điều đó trực tiếp chuyển thành thời gian khởi động lại nhanh hơn và ít can thiệp của người vận hành hơn.

Niêm phong trục IP65. Được xếp hạng để chống nước áp lực và bụi mịn tại điểm vào trục. Liên quan trong các tế bào gia công nơi sương làm mát là liên tục, trong các phòng ép với hạt kim loại trong không khí, và trong thiết bị thực phẩm hoặc dược phẩm nơi việc rửa định kỳ là thực hành tiêu chuẩn.

Cách điện Cấp F. Xử lý nhiệt độ cuộn dây liên tục cao hơn động cơ Cấp B — quan trọng trong các ứng dụng chạy chu kỳ làm việc dài trong vỏ máy ấm áp nơi làm mát động cơ chỉ giới hạn ở đối lưu tự nhiên.

Khả năng tương thích bộ khuếch đại qua ba thế hệ. Hoạt động với bộ khuếch đại servo dòng MR-J2S, MR-J3 và MR-J4. Đội ngũ bảo trì quản lý thiết bị được lắp đặt vào các thời điểm khác nhau có thể dự trữ một biến thể động cơ duy nhất phù hợp với nhiều thế hệ ổ đĩa mà không cần quản lý các mã sản phẩm riêng biệt.

Ứng dụng điển hình

Trung tâm gia công CNC nhỏ & Máy tiện — Trục nạp và trục phụ trên máy công cụ nhỏ gọn, nơi công suất 1.0 kW ở tốc độ 3.000 vòng/phút cung cấp hồ sơ tốc độ-mô-men xoắn phù hợp cho tải cắt nhẹ đến trung bình và di chuyển nhanh.

Thiết bị nhặt và đặt & Xử lý — Trục định vị tốc độ cao trong hệ thống lắp ráp và truyền động, nơi thời gian chu kỳ là chỉ số hiệu suất chính và tính toàn vẹn của trục dưới sự thay đổi hướng nhanh chóng là quan trọng.

Hệ thống cắt & đánh dấu bằng laser — Trục định vị nơi độ chính xác của bộ mã hóa và phản hồi nhanh ảnh hưởng trực tiếp đến độ chính xác cắt, đăng ký đánh dấu và thông lượng.

Bàn chia & Bộ định vị quay — Được dẫn động qua bộ giảm tốc với kết nối trục có rãnh, nơi động cơ phải tăng tốc và giảm tốc tải quay một cách chính xác và lặp lại trong các chu kỳ sản xuất dài.

Máy đóng gói — Ổ đĩa trục trong thiết bị đóng gói, đóng hộp và dán nhãn, nơi kiểm soát vận tốc nhất quán và định vị đáng tin cậy ảnh hưởng đến chất lượng sản phẩm và hiệu quả dây chuyền.

Thiết bị dệt & quấn — Trục nạp và trục di chuyển nơi động cơ kết nối với con lăn được dẫn động hoặc bộ phận quấn thông qua khớp nối có rãnh, và nơi hiện tượng trượt trục có thể ảnh hưởng trực tiếp đến kiểm soát độ căng vật liệu.

Lưu ý về tính sẵn có của biến thể K

Các biến thể trục có rãnh luôn chiếm một phần nhỏ hơn trong kho phân phối so với các đối tác trục thẳng của chúng — chúng phục vụ một phân khúc ứng dụng hẹp hơn, do đó số lượng đơn vị được lưu kho ở mỗi cấp của chuỗi cung ứng ít hơn. Khi một HC-SFS103K bị hỏng đột ngột, việc tìm nguồn cung ứng một sản phẩm thay thế đã được xác minh là mới một cách nhanh chóng hiếm khi đơn giản. Các cơ sở sản xuất có cài đặt đang hoạt động và các nhà tích hợp hệ thống xây dựng theo lịch trình của khách hàng đều có lợi khi có sẵn một sản phẩm dự phòng được niêm phong trước khi cần thiết.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa HC-SFS103 và HC-SFS103K là gì?

A: HC-SFS103 có trục thẳng tiêu chuẩn; mô-men xoắn được truyền qua lực kẹp của khớp nối. HC-SFS103K bổ sung thêm rãnh then được gia công, cung cấp kết nối cơ học chắc chắn giữa trục và bộ phận được dẫn động. Chỉ định biến thể K khi ứng dụng sử dụng khớp nối, puli hoặc bánh răng có rãnh, hoặc khi điều kiện hoạt động — tải đảo chiều, tải va đập hoặc mô-men xoắn cao liên tục — làm cho kết nối chỉ bằng ma sát không đáng tin cậy theo thời gian.

Q2: Bộ khuếch đại servo nào tương thích với HC-SFS103K?

A: HC-SFS103K tương thích với bộ khuếch đại servo Mitsubishi dòng MR-J2S, MR-J3 và MR-J4. Xác nhận công suất đầu ra định mức của bộ khuếch đại khớp với thông số kỹ thuật 1.0 kW / 200V của động cơ và các loại đầu nối cáp bộ mã hóa và nguồn điện là chính xác cho thế hệ bộ khuếch đại đang được sử dụng.

Q3: HC-SFS103K có tích hợp phanh điện từ không?

A: Không. HC-SFS103K là biến thể tiêu chuẩn không có phanh. Đối với các ứng dụng trục thẳng đứng hoặc bất kỳ thiết lập nào mà tải trọng phải được giữ bằng cơ học khi mất điện, HC-SFS103BK — kết hợp trục có rãnh với phanh điện từ tích hợp — là thông số kỹ thuật chính xác.

Q4: Kích thước rãnh then chính xác cho trục HC-SFS103K là bao nhiêu?

A: Kích thước rãnh then tuân theo tiêu chuẩn JIS B 1301 như được định nghĩa trong bản vẽ thông số kỹ thuật cơ khí dòng HC-SFS chính thức của Mitsubishi Electric. Tham khảo catalog động cơ servo Mitsubishi hiện tại hoặc bảng thông số kỹ thuật để biết chiều rộng, chiều cao, chiều sâu then và đường kính trục chính xác trước khi gia công bất kỳ lỗ khớp nối hoặc hub nào.

Q5: Bộ mã hóa tuyệt đối 17-bit có cần pin để giữ vị trí sau khi mất điện không?

A: Vị trí tuyệt đối một vòng quay được giữ mà không cần pin. Đối với hoạt động tuyệt đối đa vòng quay — nơi hệ thống cần theo dõi vị trí qua nhiều vòng quay trục đầy đủ qua một chu kỳ nguồn — cần có pin dự phòng ở phía bộ khuếch đại. Đây là yêu cầu ở cấp độ bộ khuếch đại và nhất quán trên tất cả các biến thể động cơ HC-SFS, không dành riêng cho HC-SFS103K.
