Thông tin chi tiết sản phẩm:
|
| Tình trạng: | Con dấu nhà máy mới (NFS) | Mã hàng: | HC-SF702 |
|---|---|---|---|
| Nguồn gốc: | NHẬT BẢN | ||
| Làm nổi bật: | Mitsubishi Industrial Servo Motor,Mitsubishi Yaskawa AC servo motor |
||
Số phần:HC-SF702
Cũng được tìm kiếm như:HCSF702, HC-SF-702
Series:Mitsubishi MELSERVO HC-SF (Thế hệ J2)
Loại động cơ:Động cơ AC Servo không chải ️ Trục thẳng, không phanh, 2000 rpm
Điều kiện:Mới trong hộp, nhà máy niêm phong
CácMitsubishi HC-SF702là động cơ trục thẳng, không phanh 7kW ở đầu dãy MELSERVO J2 HC-SF ban đầu năng lượng tiêu chuẩn lớn nhất trong gia đình quán tính trung bình này, được định giá là 33,4 Nm liên tục và 100 Nm đỉnh.Nó là một con ngựa hoạt động trực tiếp cho trục máy công cụ nặng: cột VMC Z lớn, hệ thống trục W HMC đáng kể, ổ đĩa bàn quay khối lượng lớn,và bất kỳ ứng dụng nào mà tải trọng trục đòi hỏi công suất tối đa từ gia đình động cơ này.
Hai điều làm cho HC-SF702 khác biệt với các tùy chọn 7kW khác trong dòng sản phẩm MELSERVO.trục thẳng không có đường khóa, làm cho nó là thông số kỹ thuật chính xác bất cứ khi nào giao diện nối là thiết kế nắp kẹp ma sát hoặc kẹp chia.Không có phanh điện từKhông có thiết bị giữ được áp dụng trong động cơ này, vị trí được duy trì ở trạng thái tĩnh chỉ thông qua khóa tăng cường.Đây là cấu hình thích hợp cho trục ngang và bất kỳ động cơ nào mà trọng lực không phải là yếu tố tải và thiết kế an toàn của máy không yêu cầu giữ cơ học giữa các chu kỳ điện.
Thế hệ J2Bộ mã hóa tuyệt đối hàng loạt 14 bitTrong khi HC-SFS702 sau này được nâng cấp lên 17 bit, HC-SFS702 đã được nâng cấp lên 17 bit, trong khi HC-SFS702 đã được nâng cấp lên 17 bit.bộ mã hóa 14 bit của HC-SF702 hoàn toàn có khả năng cho các ứng dụng đòi hỏi cao động cơ này được thiết kế cho, và nó vẫn có khả năng tương thích ngược với cả các bộ khuếch đại MR-J2-700 ban đầu và nền tảng MR-J2S-700 sau đó, một tính linh hoạt mà loạt HC-SFS không cung cấp.
| Parameter | Giá trị |
|---|---|
| Số phần | HC-SF702 |
| Sản lượng định giá | 7,000 W (7 kW) |
| Điện áp cung cấp | Lớp 200V AC (3-phase) |
| Lưu lượng điện | 35 A |
| Năng lượng cơ sở điện | 10 kVA |
| Tốc độ định số | 2,000 rpm |
| Tốc độ tối đa | 3,000 rpm |
| Động lực định số | 33.4 Nm |
| Động lực tối đa | 100 Nm |
| Bộ mã hóa | 14-bit serial tuyệt đối (16,384 ppr) |
| Loại trục | Đẳng (không có đường khóa) |
| phanh điện từ | Không có |
| Lớp Trọng lực | Trọng lực trung bình |
| Kích thước miếng kẹp | 176 × 176 mm |
| Xếp hạng bảo vệ | IP65 |
| Nhãn dầu | Được trang bị |
| Trọng lượng động cơ | Khoảng 32 kg. |
| Nhiệt độ xung quanh | 0°C đến +40°C |
| Bộ khuếch đại tương thích | MR-J2-700A / MR-J2-700B / MR-J2S-700A / MR-J2S-700B / MR-J2S-700CP |
| Dòng | MELSERVO J2 (thế hệ đầu tiên HC-SF) |
| Nguồn gốc | Được sản xuất tại Nhật Bản |
| Tình trạng sản phẩm | Không còn sản xuất nữa ️ có sẵn hàng hóa mới |
HC-SF702 tạo ra 33,4 Nm liên tục ở tốc độ định mức 2.000 vòng/phút. Sự kết hợp đó tạo ra chính xác 7kW.là mô-men xoắn mà động cơ có thể duy trì vô thời hạn dưới tải trọng định số, trong giới hạn nhiệt của nó, khi hoạt động trong danh mục dòng điện liên tục của bộ khuếch đại. không phải là một con số bùng nổ. không phải là một đỉnh phòng thí nghiệm. mô-men xoắn mà trục sẽ thấy trong một cắt gia công bền vững,một chuyển động đường viền chậm, hoặc bất kỳ điều kiện tải trọng cao kéo dài.
Đỉnh 100 Nm 3 lần chỉ số liên tục là những gì bộ khuếch đại có thể chỉ huy trong giai đoạn tăng tốc và giảm tốc.một đường dốc hung hăng từ nghỉ đến cắt feedrate: đây là những khoảnh khắc mà bộ khuếch đại gọi cho dòng điện đỉnh và động cơ cung cấp mô-men xoắn đỉnh. Sau khi thoáng qua, động cơ trở lại điều kiện hoạt động liên tục.Quản lý nhiệt phụ thuộc vào chu kỳ làm việc giữ mô-men xoắn trung bình được cung cấp trong phạm vi định lượng liên tục; con số 100 Nm là trần cho các vụ nổ ngắn hạn, không phải khả năng duy trì.
Capacity 10 kVA của cơ sở điện là con số nhu cầu cung cấp điện cho thiết kế hệ thống.và xử lý năng lượng tái tạo tất cả các quy mô từ số này. Bộ khuếch đại MR-J2 hoặc MR-J2S-700 quản lý tái tạo từ xe buýt DC - năng lượng trở lại khi một động cơ 32 kg giảm tốc độ tải trọng cao cung cấp điện trở lại xe buýt.Đối với trục có tốc độ giảm tốc cao thường xuyên từ tốc độ cao, kích thước kháng cự tái tạo là một phần thiết kế hệ thống, không phải là một suy nghĩ sau.
Ở mức liên tục 33,4 Nm và đỉnh 100 Nm, giao diện nối trục trên HC-SF702 đòi hỏi phải lựa chọn và lắp đặt cẩn thận.Các trục thẳng chấp nhận ma trận-clamp hoặc phân chia-clamp hubs lực kẹp giữa đường khoan trục và trục OD là phương tiện cơ học duy nhất của truyền mô-men xoắn, và lực đó phải đủ để mang mô-men xoắn đỉnh trong điều kiện hoạt động tồi tệ nhất.
Điều kiện tồi tệ nhất đó thường không phải là cắt trạng thái ổn định. Nó là đảo ngược đột ngột trong quá trình gia công hoạt động, hoặc giảm tốc khẩn cấp từ tốc độ băng qua nhanh nhất.một nút mà là biên tại mô-men xoắn liên tục chỉ định sẽ trượt. Trượt trên trục servo 7kW có nghĩa là mất vị trí, và trên một máy CNC mất vị trí có nghĩa là các bộ phận phế liệu tốt nhất và va chạm trục tồi tệ nhất.
Quá trình lựa chọn ly hợp bắt đầu với mô-men xoắn đỉnh 100 Nm và làm việc ngược lại thông qua mô-men xoắn truyền định số của ly hợp.áp dụng hệ số dịch vụ của nhà sản xuất nối cho hồ sơ chuyển động (dịch vụ lùi), tải cú sốc). Biên độ an toàn nên hào phóng ở mức độ công suất này. Độ dung nạp của ống dẫn, kết thúc OD trục và mô-men xoắn của dây buộc đều góp phần vào khớp kẹp cuối cùng;bất kỳ trong số này là kém tiêu chuẩn làm suy yếu tính toán.
Hướng dẫn lắp đặt của Mitsubishi cho động cơ trục thẳng là phù hợp trên phạm vi HC-SF:sử dụng lỗ trục cuối trục để kéo trục theo trục vào trục thay vì nhấn hoặc đập nó vàoVới kích thước khung và trọng lượng động cơ này, tải tác động trong quá trình lắp ráp được truyền qua trục trực tiếp đến đĩa mã hóa và lắp ráp vòng bi.Các thiệt hại bộ mã hóa mà kết quả có thể không gây ra một lỗi ngay lập tức, nhưng nó tạo ra các lỗi vị trí gián đoạn và báo động mã hóa chỉ xuất hiện dưới rung động ¢ thường sau khi đưa vào sử dụng và khó chẩn đoán.
Đối với các ứng dụng mà một kết nối phím tích cực được ưa thích,HC-SF702KCả hai đều được gắn giống hệt nhau trên kẹp 176 × 176 mm.
HC-SF702 sử dụng bộ mã hóa tuyệt đối 14-bit của nền tảng J2 ở 16.384 vị trí mỗi vòng.Đây là một thiết bị tuyệt đối hàng loạt dữ liệu vị trí được truyền dưới dạng tín hiệu số hàng loạt đến bộ khuếch đại, không phải là các cặp sinus / cosine tương tự. pin dự phòng trong bộ khuếch đại giữ lại các đếm vị trí tuyệt đối nhiều lần quay giữa các chu kỳ điện.bộ khuếch đại đọc vị trí tuyệt đối hiện tại và báo cáo nó cho CNC hoặc bộ điều khiển chuyển động; không yêu cầu trả về tham chiếu miễn là pin hoạt động tốt.
CácPin lithium A6BATĐổi pin được thực hiện tại bộ khuếch đại trong quá trình bảo trì theo kế hoạch, độc lập với động cơ. Monitor the amplifier's battery alarm and replace the A6BAT before full depletion — depleting the battery entirely means the absolute position counter is lost and the machine requires a homing cycle before production can resume.
Khả năng tương thích khuếch đại là lợi thế thực tế của HC-SF702 so với HC-SFS702Vì bộ mã hóa J2 14 bit trước giao thức J2S, nó có thể đọc được bởi cả hai thế hệ bộ khuếch đại:
HC-SFS702 (17-bit J2S encoder) không chạy trên các bộ khuếch đại MR-J2. HC-SF702 chạy trên cả hai.Điều này quan trọng.: HC-SF702 là mục tiêu nguồn chính xác, và không cần nâng cấp bộ khuếch đại để chấp nhận nó.
Câu hỏi này xuất hiện mỗi khi một động cơ gia đình J2 7kW cần thay thế.do đó, sự trao đổi vật lý tại mặt gắn liền là đơn giảnCác bộ mã hóa và do đó các yêu cầu khuếch đại là nơi họ phân biệt.
| Tính năng | HC-SF702 | HC-SFS702 |
|---|---|---|
| Dòng | J2 (thế hệ đầu tiên) | J2S (J2-Super) |
| Bộ mã hóa | 14 bit, 16.384 ppr | 17 bit, 131.072 ppr |
| Bộ khuếch đại MR-J2 | Tương thích | Không tương thích |
| Bộ khuếch đại MR-J2S | Tương thích | Yêu cầu |
| Phân | 176 × 176 mm | 176 × 176 mm |
| Mô-men định số | 33.4 Nm | 33.4 Nm |
| Mômen xoắn tối đa | 100 Nm | 100 Nm |
| Chân / phanh | thẳng, không có phanh | thẳng, không có phanh |
Hiệu suất đầu ra cơ học là giống hệt nhau.Kiểm tra mô hình khuếch đại hiện được cài đặt trong máy trước khi cung cấp động cơNếu nó cho thấy MR-J2-700 (không có chữ S), nguồn HC-SF702.hoặc động cơ hoạt động mặc dù HC-SFS702 với bộ mã hóa 17-bit của nó là sự lựa chọn độ phân giải cao hơn khi bộ khuếch đại hỗ trợ nó.
HC-SF702 không có phanh điện từ. HC-SF702B thêm một phanh phun vào cùng một động cơ. Ngoài sự khác biệt duy nhất đó, hai mô hình giống nhau về công suất, mô-men xoắn, và lực đẩy.bộ mã hóa, loại trục, và khả năng tương thích của bộ khuếch đại.
HC-SF702 không phanh là thông số kỹ thuật chính xác khi:
Khi bất kỳ điều kiện nào trong số này không được đáp ứng, đặc biệt là trục dọc, tải trọng ngang không cân bằng.hoặc bất kỳ trục nào trong máy mà mất vị trí khi tắt máy là một mối quan tâm an toàn HC-SF702B là biến thể chính xácDây phanh không phải là một tính năng tiện lợi; nó là một thiết bị an toàn, và sự hiện diện hoặc không có nó trên một động cơ công suất lớn là một quyết định kỹ thuật an toàn, không phải là tối ưu hóa chi phí.
VMC X và Y axis feed.Trên các trung tâm gia công dọc định dạng lớn, trục bàn X và Y chính mang các mảnh làm việc nặng và phải tạo ra lực cắt bền vững trong khi duy trì tốc độ đường viền chính xác.Cả hai trục thường không bị tải trọng theo hướng di chuyển, làm cho HC-SF702 không có phanh là thông số kỹ thuật sạch ¢ công suất đầy đủ 7kW mà không cần dây dẫn và trình tự trên của hệ thống phanh.
HMC axis feed và axis.Trung tâm gia công ngang trục B xoay bàn và trục ngang quai với các tập hợp trục khối lượng lớn cần công suất tối đa trong phạm vi 2.000 rpm.Đỉnh 100 Nm của HC-SF702 xử lý nhu cầu quán tính của chỉ số trục B nhanh và gia tốc quill mà không làm quá lớn hệ thống truyền động.
Các trục cột CNC lớn.Heavy-duty CNC turning centres with Z-axis carriage masses that require sustained feed forces during deep turning operations use 7kW servo drives to maintain constant cutting velocity against the cutting resistanceTốc độ định số 2.000 rpm kết hợp với 33,4 Nm liên tục cung cấp sức mạnh lái xe mà các hoạt động này yêu cầu.
Máy chuyển động xoay chạy bằng máy chủ.Các dây chuyền chuyển động xoay cho gia công khối lượng lớn sử dụng ổ servo trên trục chỉ số mặt số chính để đạt được vị trí góc nhanh và chính xác.Các 100 Nm mô-men xoắn đỉnh xử lý nhu cầu gia tốc góc của một lớn, quay số bị tải; số lượng liên tục 33,4 Nm bao gồm mô-men xoắn bền trong các hoạt động cắt nếu động cơ chạy qua một giai đoạn bánh răng.
Các ổ đĩa khuôn trên máy đúc phun.Hệ thống thay thế bơm thủy lực chạy bằng máy chủ trên các máy đúc phun lớn sử dụng các động cơ servo công suất cao được kết nối trực tiếp với trục bơm.Các trục thẳng và mô-men xoắn liên tục cao của HC-SF702 phù hợp với ứng dụng động cơ bơm nối trực tiếp này, trong đó động cơ chạy với tải bền vững trong thời gian dài và thiết kế không có phanh đơn giản hóa việc cài đặt.

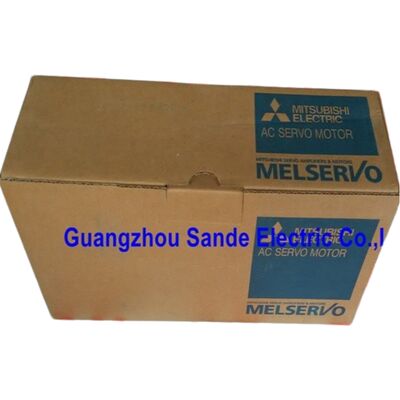

Nhà máy niêm phong có nghĩa là bao bì gốc Mitsubishi ốp bìa bên ngoài, hỗ trợ bọt bên trong, và nắp bảo vệ tất cả không bị ảnh hưởng.không cài đặt trướcVới trọng lượng khoảng 32 kg, HC-SF702 được vận chuyển trong bao bì mạnh mẽ bảo vệ niêm phong dầu, bộ hợp nhất mã hóa và trục trong quá trình vận chuyển.
Đối với một cỗ máy hiện đang chờ đợi động cơ này, trong cổ phiếu mới trong hộp loại bỏ sửa chữa hoàn toàn không thay đổi điều chỉnh, không có câu hỏi về lịch sử dịch vụ trước đây,không có sự không chắc chắn về tình trạng mã hóa sau một sự cố thất bại trước đóĐộng cơ đến trong tình trạng giống như khi rời nhà máy Mitsubishi.
Để lưu trữ lâu dài, điều kiện mát mẻ, khô, không có rung động duy trì thông số kỹ thuật đầy đủ trong vài năm.một thời gian ngắn trước khi đưa vào hoạt động xoay tròn trễ của trục phân phối lại dầu mỡ trước khi động cơ đi vào hoạt động.
Q1: Các bộ khuếch đại nào tương thích với HC-SF702?
HC-SF702 tương thích với cả các bộ khuếch đại J2-thế hệ ban đầu và J2-Super ở lớp 700.MR-J2-700AvàMR-J2-700B(thế hệ J2 ban đầu), vàMR-J2S-700A,MR-J2S-700B, vàMR-J2S-700CPHC-SF702 không tương thích với các bộ khuếch đại MR-J3 hoặc MR-J4.sử dụng một giao diện mã hóa hoàn toàn khác nhau.
Q2: Sự khác biệt giữa HC-SF702 và HC-SFS702 là gì?
Cả hai là 7kW, 2.000 rpm, 33,4 Nm, trục thẳng, không có động cơ phanh trên một 176 × 176 mm vòm HC-SF702 sử dụng bộ mã hóa 14 bit (16,384 ppr)và hoạt động với cả hai gia tăng MR-J2 và MR-J2S.HC-SFS702 sử dụng bộ mã hóa 17 bit (131,072 ppr)Nếu máy chạy bộ khuếch đại MR-J2-700, nguồn là HC-SF702.hoặc động cơ làm việc HC-SFS702 cung cấp phản hồi độ phân giải cao hơn.
Q3: Tại sao không có phanh điện từ trên HC-SF702?
HC-SF702 là biến thể không phanh trong phạm vi trục thẳng 7kW J2 theo thiết kế dành cho trục ngang và bất kỳ động cơ nào mà không yêu cầu giữ an toàn cơ học.Vị trí nghỉ được duy trì thông qua ổ khóa tăng cường- Đối với các ứng dụng cần giữ cơ khí an toàn thất bại - trục dọc, cơ chế bị tải trọng hoặc bất kỳ trục nào mà servo-off gây ra chuyển động không kiểm soát nguy hiểmHC-SF702B(động cơ giống hệt với phanh điện từ áp dụng lò xo) là thông số kỹ thuật chính xác.
Q4: Có phải bộ mã hóa tuyệt đối cần pin, và nó nằm ở đâu?
Có, bộ mã hóa tuyệt đối 14 bit giữ lại dữ liệu vị trí nhiều vòng quay thông qua tắt điện bằng cách sử dụng mộtPin lithium Mitsubishi A6BATMột pin khỏe mạnh giữ vị trí tuyệt đối trong bất kỳ sự gián đoạn điện nào, loại bỏ sự cần thiết của chu kỳ tự động hóa khi khởi động lại.Thay A6BAT khi bộ khuếch đại hiển thị cảnh báo pin thấpCho phép pin hoàn toàn cạn kiệt gây ra mất vị trí tuyệt đối được lưu trữ, yêu cầu một chu kỳ trở lại tham chiếu trước khi máy có thể tiếp tục sản xuất.
Q5: HC-SF702 nặng khoảng 32 kg ¢ tôi nên biết gì về xử lý và lắp đặt?
Với trọng lượng 32 kg, HC-SF702 đòi hỏi hai người hoặc hỗ trợ cơ học để định vị an toàn trong quá trình lắp đặt.Sử dụng lỗ bu lông treo M8 của động cơ (trên mặt trước gần vòm) để lắp đặt nếu nâng từ trên cao, đầu nối hoặc trục. Khi sắp xếp động cơ với vít bóng hoặc nối, sử dụng các công cụ sắp xếp để giảm tối thiểu cả chuyển hướng góc và song song trước khi thắt chặt các cọc lắp đặt;tải trọng trục quang từ một nối sai ở kích thước khung này có thể làm giảm tuổi thọ của vòng bi đáng kể. Không bao giờ búa bất kỳ thành phần nào vào trục ¢ sử dụng lỗ trục cuối trục và một bó kéo để lắp trục.
