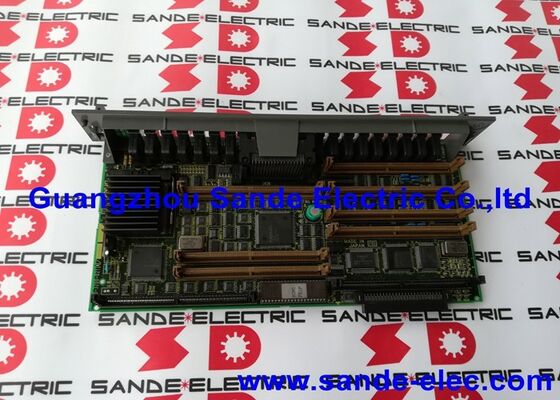

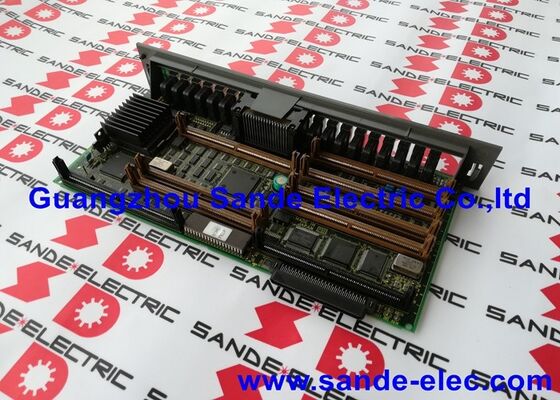

FANUC A16B-3200-0210 CPU Board A16B32000210 A16B-32OO-O21O

A16B-3200-0210∙ FANUC Series 18 Model C CPU chính ∙ Intel i486DX2 / 66MHz / 32-bit / 6-Axis / 18-MC / 18-TC / 180-MC

Dòng 18C ️ Chiếc cuối cùng của thế hệ Pre-i

FANUC Series 18 Model C (FS18C) đại diện cho sự lặp lại cuối cùng của nền tảng CNC Series 18 trước khi chuyển sang phần cứng 18i (thế hệ i). The Model C introduced the Intel i486DX2 processor — a significant upgrade from the earlier 8-bit and 16-bit processors used in the Series 18 Model A and Model B — while retaining the fundamental architecture of the Series 18 product family.

Máy được xây dựng trên nền tảng 18-C vẫn đang hoạt động sản xuất. A16B-3200-0210 là bảng chủ cho các hệ thống nàyvà bảng xác định giới hạn vật lý của những gì 18-C CNC có thể được cấu hình để làm.

Các thông số kỹ thuật chính

Chín khe cắm mô-đun ¢ Cấu hình hệ thống thông qua các mô-đun SMD

A16B-3200-0210 được cung cấp như một bảng cơ sở chung mà không có bất kỳ module cắm SMD (Surface Mount Device) nào.Bảy khe cắm mô-đun của bảng chấp nhận các mô-đun xác định khả năng của hệ thống cụ thể:

• Mô-đun SRAM:Lưu trữ tham số và chương trình bằng pin
• Mô-đun Flash ROM (FROM):Phần mềm hệ thống và lưu trữ chương trình dài hạn
• Mô-đun DRAM:Bộ nhớ làm việc cho xử lý CPU
• Mô-đun điều khiển servo:Giao diện điều khiển trục
• Mô-đun giao diện servo:Kết nối bus FSSB hoặc loại A
• Mô-đun điều khiển trục:Giao diện trục tương tự hoặc kỹ thuật số
• Mô-đun I/O ngoại vi:Giao diện I/O máy
• Mô-đun hiển thị CRT/LCD:Giao diện điều khiển hiển thị
• Mô-đun truyền thông:Các tùy chọn RS-232, RS-422 hoặc Ethernet

Thiết kế mô-đun này là lý do tại sao bảng "không được cung cấp với các mô-đun SMD" - sự kết hợp của các mô-đun làm cho bảng đặc biệt cho một máy cụ thể và loại CNC.Các bảng A16B-3200-0210 chung chấp nhận bất kỳ sự kết hợp hợp lệ của các mô-đun này để phù hợp với cấu hình ban đầu của máy được lắp đặt.

Các kịch bản ứng dụng

Trục trặc bảng chính trung tâm gia công 18-MC:Một trung tâm gia công với FANUC 18-MC CNC không khởi động. Sau khi xác nhận tính toàn vẹn của nguồn cung cấp điện, A16B-3200-0210 được xác định là điểm hỏng.Lắp đặt một tấm thay thế với các mô-đun SMD ban đầu được lắp đặt lại tiếp theo là khôi phục tham số từ dự phòng trở lại trung tâm gia công sản xuất.

Đổi bàn trung tâm xoay 18-TC:Bảng chính của một trung tâm quay phát triển một lỗi gián đoạn gây ra các thiết lập lại ngẫu nhiên.

Bảo trì CNC:Một trung tâm gia công 18-MC cũ hơn trải qua một cuộc đại tu CNC toàn diện. A16B-3200-0210 được thay thế như một phần của việc đổi mới cấp bảng trong khi tất cả các mô-đun SMD được kiểm tra và lắp đặt lại.

Câu hỏi thường gặp

Q1: Các mô-đun SMD nào phải được đặt riêng để hoàn thành một hệ thống A16B-3200-0210 đầy đủ?

Các mô-đun cần thiết phụ thuộc vào cấu hình CNC 18-C cụ thể. Ít nhất: một mô-đun FROM (phần mềm hệ thống CNC), một mô-đun SRAM (các tham số và chương trình) và một mô-đun DRAM (bộ nhớ làm việc).Servo, trục và các mô-đun truyền thông phụ thuộc vào số trục và loại ổ của máy.Xác định các loại mô-đun được lắp đặt từ bảng chính ban đầu trước khi đặt mua thay thế. Số phần của mô-đun được in trên nhãn của mỗi mô-đun SMD.

Q2: A16B-3200-0210 có tương thích với CNC Series 16C không?

A16B-3200-0210 được xác nhận cho nền tảng Series 18C/18M/T. Trong khi một số nguồn liệt kê bảng này dưới tài liệu Series 16/18 Model B,Series 16C và 18C sử dụng phần cứng bảng chính liên quan nhưng khác nhauDNC Electronics lưu ý đây là "bảng chủ CPU chính cho hệ thống điều khiển Fanuc 18-C". Hãy xác nhận mô hình CNC mục tiêu 16C hoặc 18C trước khi đặt hàng,như các số phần bảng liền kề phục vụ 16C.

Q3: Công suất lưu trữ chương trình tối đa có thể đạt được với bảng này là bao nhiêu?

Lưu trữ chương trình được xác định bởi các mô-đun FROM và SRAM được cài đặt trên A16B-3200-0210 không phải bởi bản chính.và các mô-đun SRAM có kích thước khác nhau xác định số lượng và kích thước của các chương trình có thể lưu trữ với pin dự phòngSự kết hợp của các mô-đun FROM và SRAM xác định tổng cấu hình lưu trữ chương trình của hệ thống.

Câu 4: Việc lắp đặt A16B-3200-0210 có yêu cầu phải nhập lại tất cả các thông số và chương trình không?

Vâng, nếu các mô-đun SMD không được chuyển từ bảng bị hỏng.Nếu mô-đun SRAM từ bảng gốc còn nguyên vẹn và được chuyển sang thay thế A16B-3200-0210, dữ liệu CNC được bảo tồn. Nếu mô-đun SRAM cũng bị lỗi, cần khôi phục hoàn toàn từ sao lưu.

Q5: Có thể thêm tùy chọn bộ xử lý RISC vào A16B-3200-0210 để tăng hiệu suất không?

DNC Electronics lưu ý rằng A16B-3200-0210 "có thể chạy với một số loại PCB OPTION và bộ xử lý RISC cho các nhiệm vụ bổ sung." Một số hệ thống CNC của FANUC cung cấp các bảng đồng xử lý RISC tùy chọn để tăng tốc các chức năng cụ thểCác khe cắm mô-đun của A16B-3200-0210 có thể chứa các bảng tùy chọn này.Kiểm tra hướng dẫn kết nối và bảo trì FANUC Series 18C để biết danh sách đầy đủ các bảng tùy chọn được hỗ trợ và các yêu cầu lắp đặt của chúng.
