| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2001-0931 |
FANUC Alpha series SVM2 là một bộ khuếch đại servo hai trục ‡ một mô-đun điều khiển hai servo motor đồng thời.
Bảng dây điện(A16B-2202-xxxx / A16B-2203-xxxx): lớp kết nối thụ động. Nó mang đầu vào bus DC, đầu cuối nguồn đầu ra động cơ, đầu nối phản hồi mã hóa và kết nối cáp giao diện loại A.

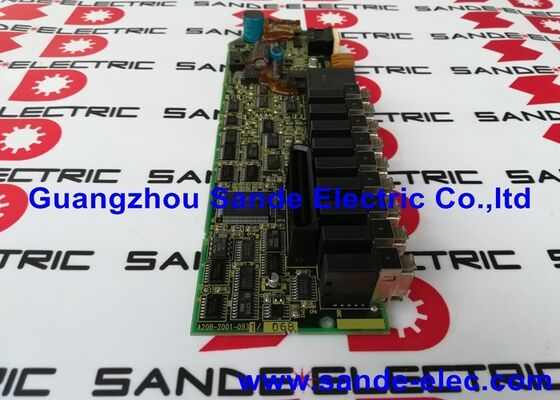

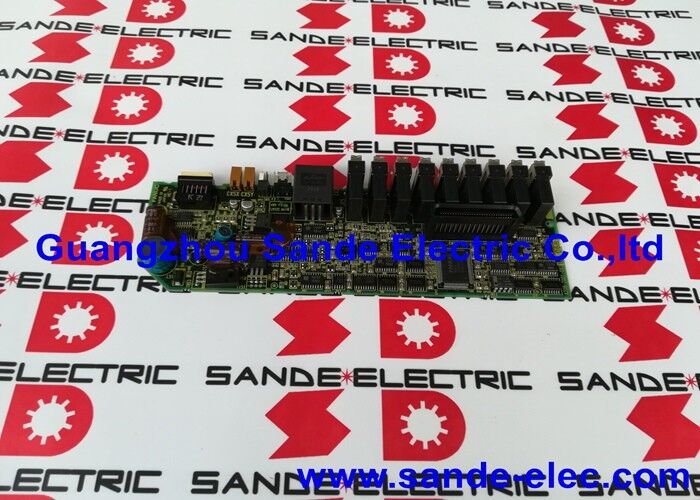

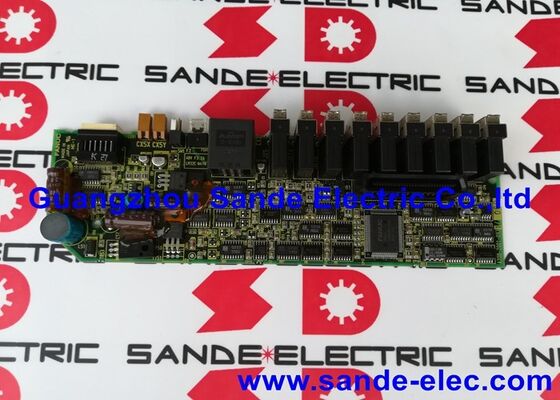

Bảng điều khiển A20B-2001-0931: lớp xử lý hoạt động. thẻ trên cùng này nhận lệnh trục từ CNC thông qua giao diện loại A, chạy các vòng kiểm soát hiện tại cho cả hai trục, xử lý phản hồi mã hóa,thực hiện logic bảo vệ và chẩn đoán, và tạo ra tín hiệu ổ cổng cho các công tắc điện IGBT.
Khi động cơ có hành vi bất thường, báo động liên tục, lỗi liên lạc trục, điều chỉnh dòng không chính xác, A20B-2001-0931 là mục tiêu thay thế ở cấp bảng điều khiển.
| Parameter | Giá trị |
|---|---|
| Mô-đun | SVM2 (công cụ tăng cường servo hai trục) |
| Vai trò của hội đồng quản trị | Bảng điều khiển / thẻ trên cùng |
| Giao diện | Loại A (CNC-servo bus) |
| Các mô-đun tương thích | SVM2-12/12, 20/20, 40/40 |
| Số thứ tự | A06B-6079-H201, H203, H206 |
| Gia đình | Dòng FANUC Alpha |
Loại A là bus servo analog-điện tử mà FANUC sử dụng trong thế hệ ổ đĩa dòng Alpha.Một cáp chuyên dụng chạy từ bảng giao diện servo của CNC đến đầu vào loại A của SVM2 trên A20B-2001-0931Thông qua cáp này, CNC gửi lệnh vị trí và tốc độ mỗi chu kỳ cập nhật servo, và ổ đĩa trả về phản hồi vị trí và dữ liệu trạng thái.
Đây là một thế hệ trước giao diện FSSB sợi quang được sử dụng trong các hệ thống FANUC sau này.làm cho độ tin cậy giao diện của mạch loại A của A20B-2001-0931 quan trọng đối với giao tiếp trục của máy.
Sửa chữa ổ servo hai trục:Một mô-đun servo hai trục phát triển một báo động điều khiển tạm thời xóa khi thiết lập lại nhưng quay trở lại ngay lập tức khi ổ đĩa được bật.Thay bảng điều khiển A20B-2001-0931 giải quyết báo động liên tục và khôi phục lại cả hai chức năng trục.
Kế hoạch phụ tùng thay thế:Một nhóm bảo trì hỗ trợ một xưởng máy với nhiều ổ đĩa SVM2 FANUC Alpha series trên các chỉ số dòng điện khác nhau.Cung cấp một A20B-2001-0931 bao gồm nhu cầu thay thế bảng điều khiển trên tất cả SVM2-12/12, SVM2-20/20, và SVM2-40/40 đơn vị.
Q1: A20B-2001-0931 là cùng một bảng điều khiển bất kể xếp hạng SVM2 hiện tại?
Có. Chức năng bảng điều khiển và thiết kế mạch là giống nhau trên tất cả các biến thể SVM2 từ 12/12 đến 40/40 và xa hơn. Sự khác biệt xếp hạng hiện tại được xử lý bởi giai đoạn điện và bảng dây.Một A20B-2001-0931 duy nhất thay thế bảng điều khiển trong bất kỳ cấu hình SVM2 nào.
Q2: A20B-2001-0931 có thể được cài đặt trong một module SVM3 (ba trục) không?
SVM2 và SVM3 sử dụng các bảng điều khiển khác nhau phù hợp với số trục cụ thể và kiến trúc mô-đun. SVM3 ba trục bảng điều khiển có số bộ phận khác nhau.A20B-2001-0931 chỉ dành riêng cho các module SVM2 hai trục.
Q3: Làm thế nào để thay thế bảng điều khiển mà không làm xáo trộn phần điện?
Thẻ trên A20B-2001-0931 nằm trên bảng dây, được kết nối thông qua các đầu nối board-to-board và cáp loại A.Thay thế bảng điều khiển đòi hỏi phải ngắt kết nối chỉ với cáp giao diện loại A và kết nối board-to-board- Bảng dây và các thành phần năng lượng vẫn còn trong vị trí trong khi thay đổi bảng điều khiển.
Q4: Mã báo động nào thường chỉ ra sự cố A20B-2001-0931?
Cảnh báo liên quan đến giao tiếp bus servo (lỗi liên kết loại A), lỗi điều chỉnh dòng điện cụ thể cho trục xuất hiện trên cả hai trục cùng một lúc (vì một bảng điều khiển điều khiển cả hai trục),và lái xe báo động mà vẫn tồn tại bất kể động cơ hoặc điều kiện cáp mã hóa tất cả chỉ về phía bảng điều khiểnCác báo động trục đơn dưới tải trọng bình thường thường gợi ý động cơ, bộ mã hóa hoặc thiết bị điện cho trục cụ thể đó thay vì bảng điều khiển chung.
Q5: Các thông số servo có cần phải được tải lại sau khi lắp đặt A20B-2001-0931 thay thế không?
Các tham số servo được lưu trữ trong bộ nhớ tham số của máy CNC, chứ không phải trong bảng điều khiển ổ servo.Sau khi lắp đặt thiết bị thay thế và khôi phục giao tiếp loại A, máy CNC áp dụng các thông số servo hiện có tự động. Kiểm tra sẵn sàng trục và thực hiện một chuyển động thử nghiệm tốc độ thấp trước khi đưa máy trở lại sản xuất.
