FANUC A20B-2101-0042 Bảng điều khiển A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 | Bo mạch điều khiển ổ đĩa Servo 3 trục Kênh kép Alpha iSV — Dòng A20B-2101

Lớp điều khiển bên trong bộ khuếch đại Alpha iSV

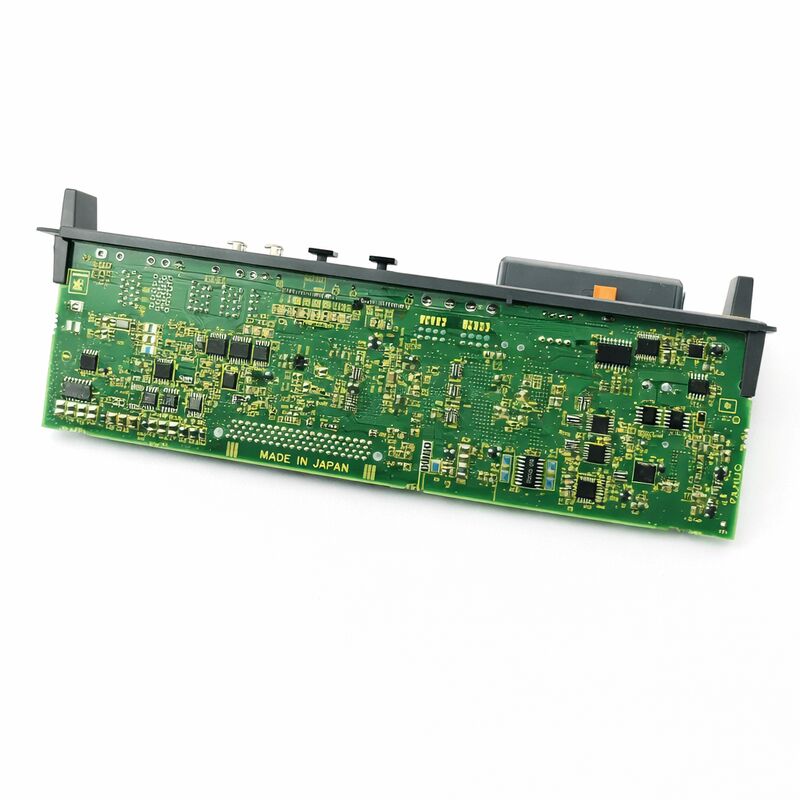

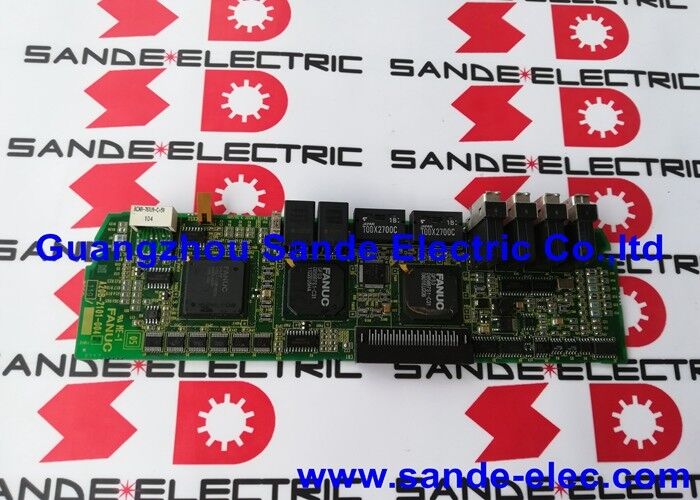

A20B-2101-0042 là PCB điều khiển cho hệ thống bộ khuếch đại servo Alpha iSV của FANUC — một bo mạch phía ổ đĩa cung cấp khả năng xử lý và trí tuệ điều khiển cho cấu hình ổ đĩa servo 3 trục, kênh kép. Trong kiến trúc bộ khuếch đại Alpha iSV, bo mạch điều khiển xử lý tín hiệu số cho điều khiển trục servo: nhận lệnh vị trí trục từ CNC, thực thi các thuật toán điều khiển dòng điện và vận tốc, tạo tín hiệu cổng PWM cho tầng công suất của bộ khuếch đại, và quản lý xử lý phản hồi bộ mã hóa và phát hiện cảnh báo.

Chỉ định kênh kép có nghĩa là bo mạch đơn lẻ này hỗ trợ hai kênh trục servo độc lập. Khả năng 3 trục phản ánh năng lực xử lý của bo mạch cho các cấu hình ổ đĩa phục vụ tối đa ba trục servo trong hệ thống ổ đĩa đã lắp đặt.

Bo mạch này là một mô-đun bổ sung servo — nó thuộc về phía phần cứng của bộ khuếch đại và điều khiển chuyển động, không thuộc về lớp tùy chọn giao tiếp hoặc CPU chính của CNC. Lỗi của nó ảnh hưởng đến chức năng ổ đĩa servo của các trục mà nó điều khiển. Các triệu chứng thường đặc trưng cho từng trục: cảnh báo giao tiếp servo, cảnh báo quá dòng không thể khắc phục bằng cách kiểm tra động cơ hoặc cáp, hoặc các trục không khởi tạo được trong khi các trục khác trong cùng hệ thống CNC vẫn hoạt động bình thường.

Thông số kỹ thuật chính

Dòng A20B-2101 — Sửa chữa cấp độ bo mạch cho ổ đĩa Alpha iSV

Gia đình A20B-2101 bao gồm các PCB điều khiển ổ đĩa cho dòng bộ khuếch đại servo Alpha iSV của FANUC. Thay thế cấp độ bo mạch cho PCB điều khiển bị lỗi là phương pháp bảo trì hiệu quả về chi phí khi tầng công suất của bộ khuếch đại còn tốt — tầng công suất (mô-đun IGBT, bộ chỉnh lưu, tụ điện bus) và PCB điều khiển bị lỗi do các cơ chế khác nhau và có thể được bảo trì độc lập.

Xác nhận thành phần nào đã bị lỗi trước khi đặt hàng là bước đầu tiên quan trọng. Các cảnh báo servo vẫn tồn tại sau khi kiểm tra cáp động cơ, cáp bộ mã hóa và tình trạng bộ mã hóa, kết hợp với chẩn đoán tầng công suất bình thường (có điện áp bus, không có hư hỏng linh kiện rõ ràng), cho thấy PCB điều khiển. Các cảnh báo phù hợp với lỗi IGBT (quá dòng khi ngắt kết nối cáp, sụt áp bus) cho thấy tầng công suất.

A20B-2101-0042 dành riêng cho cấu hình Alpha iSV kênh kép 3 trục. Các mã bộ phận liền kề trong dòng A20B-2101 phục vụ cho số lượng trục và cấu hình bộ khuếch đại khác nhau — thay thế một hậu tố khác sẽ cài đặt một bo mạch có phần mềm và cấu hình trục khác có thể không khớp với kiến trúc ổ đĩa đã lắp đặt.

Câu hỏi thường gặp

Q1: "Kênh kép 3 trục" có nghĩa là gì đối với bo mạch này?

Bo mạch hỗ trợ hai kênh ổ đĩa servo độc lập về mặt vật lý, với năng lực xử lý cho tối đa ba trục servo trong cấu hình ổ đĩa mà nó phục vụ. Một kênh có thể điều khiển một hoặc hai trục tùy thuộc vào mô-đun bộ khuếch đại mà nó được lắp đặt. Chỉ định kênh kép phân biệt bo mạch này với các bo mạch điều khiển Alpha iSV kênh đơn trong cùng một dòng A20B-2101.

Q2: Làm thế nào để xác nhận A20B-2101-0042 bị lỗi trước khi đặt hàng thay thế?

Bắt đầu bằng phân tích mã cảnh báo — các lỗi giao tiếp servo và lỗi đặc trưng cho trục vẫn tồn tại sau khi kiểm tra cáp và kiểm tra bộ mã hóa cho thấy bo mạch điều khiển ổ đĩa. Xác nhận điện áp bus có mặt và ổn định (tầng công suất tốt). Nếu có, hãy chuyển bo mạch điều khiển của bộ khuếch đại bị nghi ngờ sang một bộ khuếch đại đã biết là tốt cùng loại — nếu cảnh báo đi theo bo mạch, thì bo mạch đã được xác nhận là lỗi. Nếu cảnh báo đi theo thân bộ khuếch đại, thì tầng công suất đã bị lỗi.

Q3: Có thể sử dụng A20B-2101-0042 từ máy khác làm bộ phận thay thế không?

Có, miễn là bo mạch nguồn có cùng mã bộ phận A20B-2101-0042 và đã được xác nhận hoạt động trước khi tháo ra. Bo mạch không lưu trữ các tham số đặc trưng cho máy — những tham số đó nằm trong bộ điều khiển CNC. Sau khi lắp đặt bo mạch điều khiển thay thế, hãy xác minh bộ tham số trục của CNC (loại động cơ, giới hạn dòng điện, loại bộ mã hóa) khớp với cấu hình động cơ đã lắp đặt và chạy thử nghiệm tốc độ chậm trên các trục bị ảnh hưởng trước khi đưa vào sản xuất.

Q4: A20B-2101-0042 có giống với các bo mạch dòng A20B-2101 khác không?

Các mã bộ phận liền kề trong dòng A20B-2101 phục vụ các cấu hình bộ khuếch đại khác nhau — số lượng trục khác nhau, cách bố trí kênh khác nhau hoặc loại giao diện khác nhau. Hậu tố -0042 xác định biến thể kênh kép 3 trục cụ thể này. Thay thế một hậu tố khác sẽ cài đặt một bo mạch có logic điều khiển trục khác có thể không khớp với cấu hình bộ khuếch đại đã lắp đặt.

Q5: A20B-2101-0042 được lấy từ đâu?

Thông qua thị trường phụ tùng ổ đĩa FANUC Alpha iSV — các chuyên gia về sửa chữa và trao đổi cấp độ bo mạch bộ khuếch đại servo FANUC. Xác nhận mã bộ phận chính xác A20B-2101-0042 (kênh kép, 3 trục) từ nhãn của bo mạch đã lắp đặt. Các nhà cung cấp cấp độ bo mạch nên xác nhận đơn vị đã được kiểm tra trong hệ thống ổ đĩa Alpha iSV đang hoạt động với tải động cơ được kết nối — không chỉ bật nguồn riêng biệt — trước khi giao hàng.
