| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-8200-0543 |
FANUC Series 0i-D là nền tảng 0i thế hệ thứ tư, được định vị là CNC tiết kiệm tiêu chuẩn của FANUC dành cho máy công cụ đa năng. Thế hệ "D" đã giới thiệu một số nâng cấp về khả năng so với 0i-C trước đó: phản hồi servo nâng cao với tùy chọn điều khiển dòng điện HRV3, PMC mở rộng (từ lớp SA1 lên đến lớp SB7) và chức năng PC Ethernet tích hợp như một tính năng tiêu chuẩn.

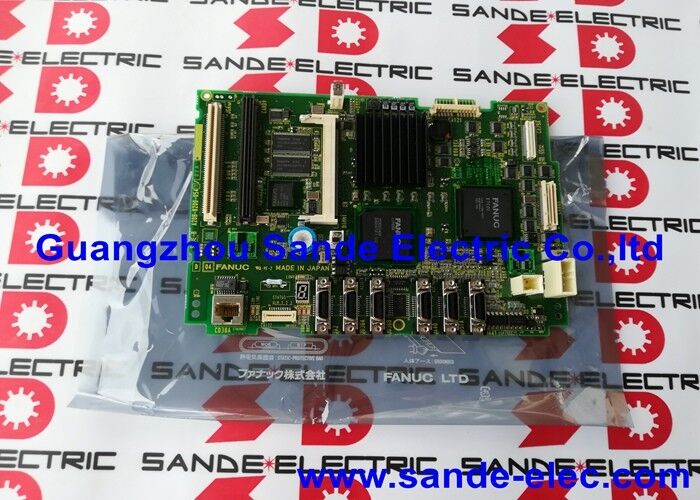

A20B-8200-0543 là bo mạch chính A3 — lõi vật lý của bộ điều khiển 0i-D. Mọi thành phần khác trong CNC cắm vào hoặc kết nối thông qua bảng này: thẻ trục, mô-đun bộ nhớ FROM/SRAM, bảng đồ họa/video và bảng tùy chọn giao tiếp.
| tham số | Giá trị |
|---|---|
| Hệ thống CNC | FANUC 0i-D (0i-MD / 0i-TD) |
| Loại bảng | A3 |
| Cung cấp | 5VDC, 1.8A, 9W |
| Cân nặng | 0,45kg |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | −20°C đến 60°C |
| Rung | 0,5G |
| Sốc | 15G |
| Ethernet | Tích hợp (chức năng PC) |
Cổng Ethernet trên A20B-8200-0543 cho phép một số chế độ hoạt động cho hệ thống 0i-D:
Mạng DNC:Các chương trình bộ phận được truyền trực tiếp qua Ethernet từ máy chủ nhà máy đến bộ đệm thực thi CNC. Các chương trình dài vượt quá bộ nhớ trong của CNC sẽ được thực thi ở chế độ truyền phát liên tục.
Thu thập dữ liệu:Trạng thái máy, dữ liệu thực hiện chương trình và số lượng sản xuất có thể được truyền đến hệ thống quản lý nhà máy thông qua mạng Ethernet của nhà máy.
Quản lý tập tin từ xa:Thư viện chương trình được lưu trữ trên máy chủ mạng có thể truy cập được tại máy, đơn giản hóa môi trường sản xuất đa chương trình.
Các tính năng kết nối này có sẵn trên bo mạch A20B-8200-0543 — không cần thẻ tùy chọn giao tiếp bổ sung cho hoạt động Ethernet tiêu chuẩn.
Lỗi bo mạch chính 0i-D:Trung tâm gia công CNC 0i-MD không khởi động được, không hiển thị phản hồi hiển thị. Sau khi xác nhận nguồn điện thì A20B-8200-0543 được xác định là main board bị lỗi. Thay thế và khôi phục tham số đưa máy trở lại trạng thái sản xuất.
Lỗi cổng Ethernet:Trung tâm tiện 0i-TD mất chức năng Ethernet DNC. Cổng Ethernet trên A20B-8200-0543 được xác nhận là bị lỗi. Thay thế bảng khôi phục khả năng truyền phát mạng.
Câu hỏi 1: Ký hiệu hệ thống 0i-D nào tương thích với A20B-8200-0543?
Hệ thống tương thích đã được xác nhận: dòng A02B-0319-Bxxx (0i-MD). Đối với 0i-TD và các biến thể 0i-D khác, hãy xác nhận chỉ định hệ thống cụ thể từ hướng dẫn sử dụng phần cứng của bộ điều khiển. Ký hiệu loại bảng A3 phải phù hợp với cấu hình bộ điều khiển được lắp đặt.
Câu hỏi 2: Địa chỉ MAC Ethernet có thay đổi sau khi thay thế A20B-8200-0543 không?
Đúng. Địa chỉ MAC được liên kết với phần cứng Ethernet của bo mạch và sẽ khác nhau trên bo mạch thay thế. Sau khi lắp thiết bị thay thế, hãy cập nhật mọi đặt chỗ DHCP hoặc gán IP cố định trong mạng nhà máy dựa trên địa chỉ MAC của bo mạch gốc. Nhập lại các tham số mạng Ethernet (địa chỉ IP, mạng con, cổng) nếu chúng được lưu trữ trong các tham số hệ thống CNC không tồn tại sau khi thay đổi bảng.
Câu hỏi 3: A20B-8200-0543 có tương thích với hệ thống thế hệ 0i-C hoặc 0i-B không?
Không. Các bo mạch chính 0i-D (A20B-8200-0543) và 0i-C (dòng A16B-3200-049x) không thể thay thế cho nhau. Mỗi thế hệ 0i sử dụng kiến trúc phần cứng riêng biệt với các cấu hình đầu nối khác nhau. Luôn thay thế bo mạch chính đúng thế hệ và đúng loại bo mạch cho bộ điều khiển được lắp đặt.
Câu hỏi 4: A20B-8200-0543 cần làm mát như thế nào?
Lưu thông không khí cưỡng bức là bắt buộc - làm mát đối lưu tự nhiên là không đủ. Quạt bên trong của bộ điều khiển CNC cung cấp luồng không khí cần thiết. Trước và sau khi bảo trì, hãy kiểm tra xem quạt làm mát có hoạt động không. Chạy A20B-8200-0543 mà không có đủ luồng không khí trong môi trường trên 55°C sẽ rút ngắn tuổi thọ sử dụng của nó và tăng nguy cơ hỏng hóc sớm.
Câu hỏi 5: Việc thay thế A20B-8200-0543 cần bao nhiêu kiến thức kỹ thuật?
Nhiều hơn một sự hoán đổi bảng đơn giản. Quá trình thay thế bao gồm: thực hiện sao lưu SRAM và TỪ hoàn chỉnh trước khi bắt đầu; tháo rời bộ phận LCD/MDI để tiếp cận vỏ màu vàng; cẩn thận chuyển tất cả các mô-đun tùy chọn (card trục, FROM/SRAM, bo mạch video) sang bo mạch thay thế; khôi phục tất cả dữ liệu đã sao lưu; và định cấu hình cài đặt Ethernet. Các kỹ thuật viên không quen với phần cứng 0i-D nên làm việc cùng với kỹ sư dịch vụ FANUC đủ trình độ để thay thế lần đầu.
