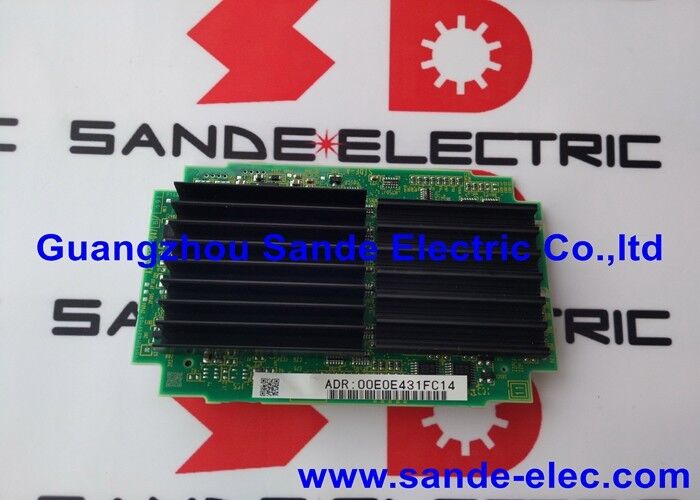

A20B-3300-0475 | Mô-đun CPU FANUC A3 — DRAM tích hợp 128MB / Bo mạch chính loại A3 / Bộ xử lý kết hợp và Thẻ nhớ làm việc

Mô-đun CPU - Bộ xử lý trung tâm của CNC

Mô-đun CPU của CNC chịu trách nhiệm cho mọi tính toán mà hệ thống điều khiển thực hiện. Mỗi bước nội suy — chuyển đổi tốc độ tiến dao được lệnh thành vị trí trục sẽ tăng dần một khoảng thời gian nội suy tại một thời điểm — xảy ra trong mô-đun này. Quét bậc thang PMC, hiển thị hiển thị, quản lý truyền thông và xử lý chẩn đoán hệ thống cũng vậy.

A20B-3300-0475 tích hợp hai tài nguyên thiết yếu trên một thẻ:

Lõi bộ xử lý:CPU chạy phần mềm vận hành CNC, xử lý chương trình mã G, điều phối chuyển động đa trục và quản lý tất cả các tác vụ nền và thời gian thực.

DRAM 128 MB:Bộ nhớ làm việc của bộ xử lý. Mọi biến, mọi kết quả nội suy, mọi khối chương trình trong bộ đệm xem trước và mọi trạng thái hệ thống nền đều chiếm không gian trong DRAM này trong quá trình hoạt động.

Kết hợp cả hai trên một thẻ có nghĩa là một thay thế A20B-3300-0475 sẽ giải quyết các lỗi CPU và lỗi DRAM trong một lần trao đổi linh kiện duy nhất — duy trì cấu hình chính xác mà không gặp sự phức tạp trong việc quản lý các mô-đun bộ xử lý và DRAM riêng biệt.

Thông số kỹ thuật chính

DRAM 128MB — Hỗ trợ gì trong vận hành CNC

Việc phân bổ DRAM 128 MB phản ánh nhu cầu xử lý của nền tảng CNC mà mô-đun này phục vụ. Một số tính năng vận hành được hưởng lợi từ hoặc yêu cầu bộ nhớ làm việc đáng kể:

Đường dẫn công cụ nhìn về phía trước:CNC đọc trước chương trình — tính toán các khối chuyển động trong tương lai trước khi khối hiện tại kết thúc thực thi — để duy trì tốc độ tiến dao nhất quán xung quanh các góc và đường cong. Bộ đệm nhìn về phía trước lớn hơn (được hỗ trợ bởi nhiều DRAM hơn) tạo ra đường viền mượt mà hơn ở tốc độ tiến dao cao hơn.

Nội suy đồng thời nhiều trục:Đối với mỗi chu kỳ nội suy, CNC phải giữ đồng thời các lệnh vị trí, giá trị phản hồi, giá trị lỗi và giá trị đầu ra được điều chỉnh độ lợi cho mọi trục hoạt động. Ở số lượng trục cao hơn, yêu cầu bộ nhớ trên mỗi chu kỳ sẽ tăng theo.

Phần mềm hệ thống và các tùy chọn:Phần mềm vận hành CNC và phần mềm tùy chọn hoạt động (tùy chọn đường viền, tùy chọn giao tiếp, thư viện macro tùy chỉnh) được tải từ

TỪ vào DRAM khi khởi động và duy trì thường trú trong quá trình hoạt động. 128 MB chứa hình ảnh phần mềm có đầy đủ tính năng mà không ảnh hưởng đến dung lượng có sẵn cho dữ liệu thời gian chạy.

Kịch bản ứng dụng

Báo động mô-đun CPU/DRAM trên máy CNC loại A3:FANUC CNC với bo mạch chính loại A3 tạo ra các cảnh báo chỉ ra lỗi card CPU. Các mô-đun TỪ và SRAM được xác nhận còn nguyên vẹn. Việc thay thế A20B-3300-0475 sẽ giải quyết được lỗi và CNC tải lại phần mềm của nó từ FROM vào DRAM của mô-đun mới.

Dự kiến ​​dự phòng:Một xưởng máy vận hành các hệ thống CNC với bo mạch chính loại A3 duy trì A20B-3300-0475 như một phụ tùng quan trọng cục bộ, cho phép phản hồi ngay lập tức khi xảy ra lỗi mô-đun CPU.

Câu hỏi thường gặp

Câu hỏi 1: A20B-3300-0475 có giống với A20B-3300-0472 không — cả hai đều là DRAM 128MB?

Chúng có cùng dung lượng DRAM 128 MB nhưng phục vụ các nền tảng CNC khác nhau. A20B-3300-0472 là mô-đun loại A6 dành cho Series 30i; A20B-3300-0475 là loại A3. Ký hiệu A3 và A6 phản ánh các giao diện đầu nối và cấu hình bộ xử lý khác nhau phù hợp với các thế hệ CNC khác nhau. Chúng không thể thay thế cho nhau.

Câu 2: Sau khi thay thế A20B-3300-0475, CNC tải lại phần mềm vận hành như thế nào?

Phần mềm hệ thống CNC được lưu trữ trong các mô-đun TỪ (Flash ROM) - các mục bổ trợ riêng biệt trên bo mạch chính. Trong lần bật nguồn đầu tiên sau khi lắp A20B-3300-0475 mới, quy trình khởi động của CNC sẽ tải phần mềm vận hành từ các mô-đun TỪ vào DRAM 128MB của mô-đun mới. Điều này xảy ra tự động. Nội dung TỪ được bảo toàn thông qua việc thay thế mô-đun CPU.

Câu 3: Việc thay thế A20B-3300-0475 có xóa các thông số CNC không?

Không. Các tham số CNC nằm trong các mô-đun SRAM — các mô-đun chạy bằng pin tách biệt với thẻ CPU. Nội dung SRAM không bị ảnh hưởng khi thay thế mô-đun CPU. Sau khi lắp A20B-3300-0475 mới, CNC đọc các thông số từ module SRAM như bình thường.

Câu hỏi 4: Triệu chứng chẩn đoán của A20B-3300-0475 bị lỗi là gì?

Các triệu chứng bao gồm: hệ thống không hoàn tất quá trình khởi động (dừng giữa quá trình khởi tạo); đặt lại ngẫu nhiên trong quá trình vận hành không tương quan với các sự kiện của máy; Cảnh báo chẵn lẻ RAM hoặc cảnh báo hệ thống trỏ tới thẻ CPU; CNC bật nguồn nhưng màn hình vẫn trống hoặc hiển thị nội dung không chính xác. Lỗi loại bộ nhớ có thể biểu hiện hành vi không liên tục khi tải hoặc ở nhiệt độ.

Câu hỏi 5: Có thể sửa chữa A20B-3300-0475 ở cấp độ linh kiện không?

Về mặt kỹ thuật, các trung tâm dịch vụ điện tử CNC chuyên nghiệp có thể sửa chữa mô-đun CPU đối với các chế độ lỗi liên quan đến các bộ phận rời rạc (tụ điện bỏ qua, trình điều khiển giao diện bộ nhớ). Đối với các máy đang sản xuất có chi phí ngừng hoạt động cao, việc thay thế từng mô-đun thường được ưu tiên hơn so với thời gian sửa chữa bo mạch dài hơn. Cả hai lựa chọn đều hợp lệ tùy thuộc vào mức độ khẩn cấp và lượng hàng sẵn có.
