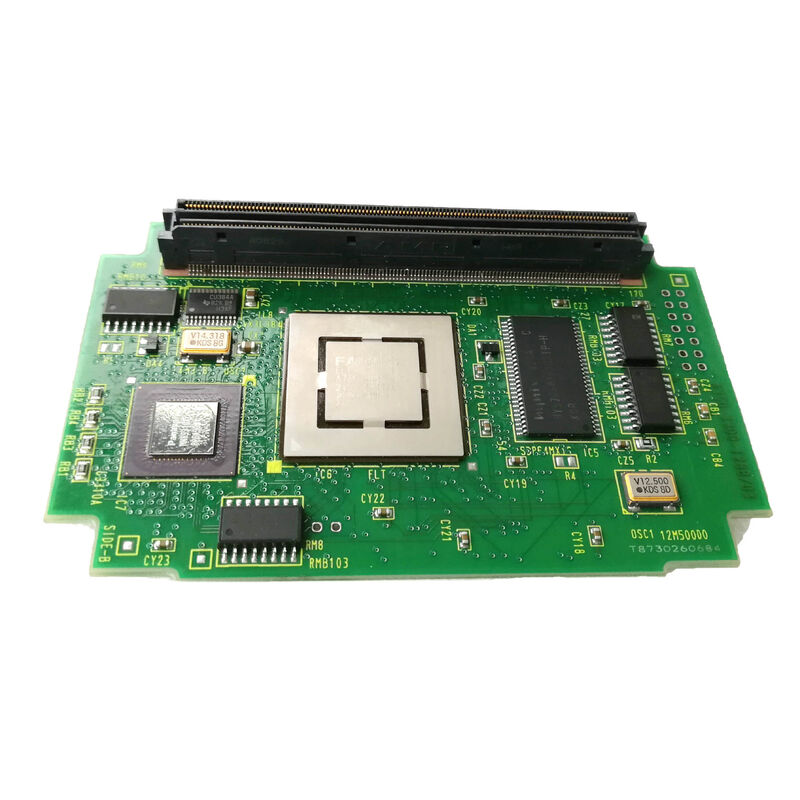

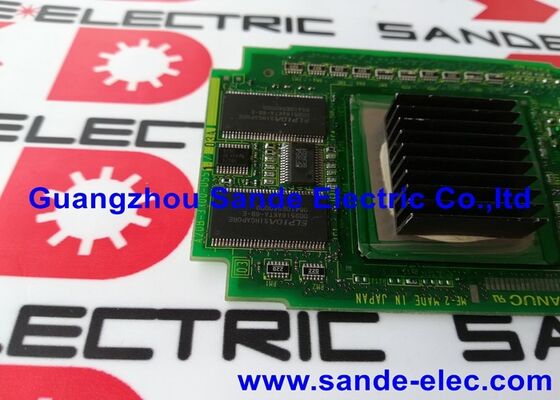

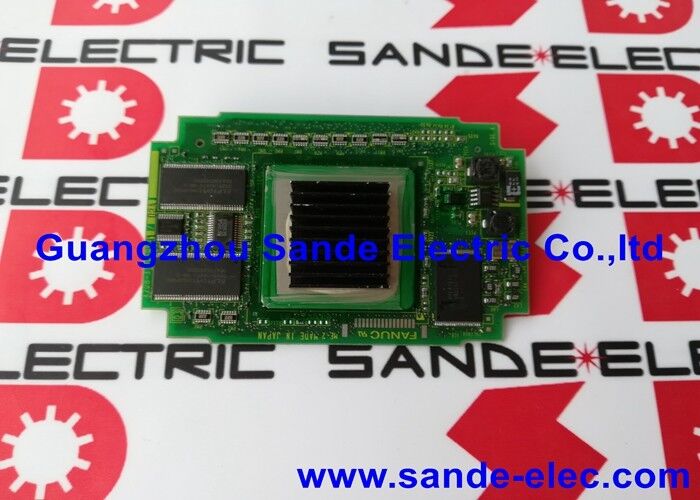

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551. FANUC Graphic User Interface Module 128MB DRAM / Dedicated Display Processor / CNC PC Function / Dòng A20B-3300

GUI Một bộ xử lý hoàn toàn dành riêng cho quan điểm của người vận hành

A20B-3300-0551 không phải là một mô-đun CPU chính.Mô-đun giao diện người dùng đồ họa, dành riêng cho tất cả mọi thứ người vận hành nhìn thấy và tương tác trên màn hình CNC.

Kiến trúc của FANUC cho các hệ thống CNC tiên tiến chia trách nhiệm xử lý giữa hai mô-đun riêng biệt:

CPU chính:Điều khiển chuyển động, điều phối servo, thang PMC và tất cả các chức năng điều khiển máy. khối lượng công việc của nó được xác định bởi máy đang chạy ¢ tốc độ cắt, số trục, độ phức tạp của chương trình.

Mô-đun GUI (A20B-3300-0551):Quản lý đường ống hiển thị, hiển thị đồ họa đường dẫn công cụ, quản lý màn hình menu, điều khiển bộ điều khiển hiển thị và hỗ trợ môi trường phần mềm chức năng PC.Trọng lượng công việc của nó phụ thuộc vào hoạt động hiển thị và bất kỳ ứng dụng chức năng PC chạy.

Bằng cách giữ GUI xử lý trên một mô-đun chuyên dụng,FANUC đảm bảo người vận hành luôn nhận được một màn hình đáp ứng bất kể CPU chính bị tải nặng như thế nào với điều phối servo và thực hiện chương trìnhMột 30i CNC xử lý đồng thời 5 trục định dạng sẽ vẫn cập nhật màn hình của nó trơn tru bởi vì các mô-đun GUI xử lý mà độc lập.

Các thông số kỹ thuật chính

Tại sao 128MB cho xử lý hiển thị

128MB là một phân bổ DRAM đáng kể cho những gì có thể xuất hiện là một "bảng hiển thị". Capacity được biện minh bởi nhiều yêu cầu đồng thời đặt trên mô-đun GUI:

Quản lý bộ đệm hiển thị:Màn hình LCD màu với độ phân giải 1024 × 768 đòi hỏi khoảng 3MB mỗi bộ đệm khung màu đầy đủ.bộ nhớ hiển thị một mình tiêu thụ 6MB mỗi màn hình.

Xây dựng đường dẫn công cụ 3D:Hình ảnh 3D thời gian thực của đường cắt được lập trình, hiển thị quỹ đạo công cụ thông qua mảnh làm việc, yêu cầu lưu trữ dữ liệu hình học, thực hiện các tính toán chiếu 3D đến 2D.và cập nhật hình ảnh được hiển thị khi chương trình tiến triểnĐây là tính toán chuyên sâu và đòi hỏi bộ nhớ.

Thời gian chạy chức năng PC:Lớp chức năng PC chạy một môi trường hoạt động cùng với CNC. Môi trường này bao gồm phần mềm ứng dụng, bộ đệm dữ liệu,và các ngăn xếp truyền thông chiếm một phần đáng kể của 128MBPhần còn lại được chia sẻ giữa các chức năng hiển thị và OS overhead.

Quản lý trạng thái màn hình:Nhiều dạng xem màn hình (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) duy trì trạng thái hiện tại của chúng đồng thời để chuyển đổi giữa các màn hình là ngay lập tức.Duy trì tất cả các trạng thái màn hình này trong bộ nhớ đòi hỏi DRAM đáng kể.

Các kịch bản ứng dụng

lỗi trong mô-đun GUI: màn hình bị đóng băng nhưng chạy CNC:Một FANUC CNC với chức năng PC phát triển một màn hình đóng băng. Máy tiếp tục cắt (CPU chính không bị ảnh hưởng), nhưng bảng điều khiển không phản hồi. A20B-3300-0551 được xác định là lỗi.Thay thế khôi phục chức năng màn hình và PC.

Sự suy giảm hiệu suất chức năng PC:Chức năng PC trên máy CNC FANUC dòng i chạy ngày càng chậm theo thời gian.A20B-3300-0551 thay thế khôi phục chức năng PC ban đầu đáp ứng.

Câu hỏi thường gặp

Q1: Sự khác biệt chức năng giữa A20B-3300-0551 (module GUI) và một module CPU chính như A20B-3300-0479 (D3) là gì?

Bộ phận CPU D3 xử lý tất cả các chức năng điều khiển máy G-code execution, điều khiển trục servo, thang PMC, truyền thông.Mô-đun GUI (A20B-3300-0551) xử lý tất cả các chức năng hiển thị, đồ họa đường dẫn công cụ, các ứng dụng chức năng PC. Cả hai cắm vào cùng một bảng chính nhưng hoạt động trong các miền xử lý chuyên dụng. Một lỗi trong một không ảnh hưởng đến chức năng cốt lõi của người khác.

Câu 2: Máy CNC có thể tiếp tục gia công nếu A20B-3300-0551 thất bại giữa chương trình không?

CPU chính tiếp tục chạy chương trình, các trục servo tiếp tục di chuyển, PMC tiếp tục thực hiện. Tuy nhiên, người vận hành mất khả năng nhìn thấy tất cả các màn hình CNC. Màn hình trở nên tối hoặc đóng băng,làm cho không thể theo dõi trạng thái chương trình hoặc bắt đầu dừng điều khiển thông qua bảng điều khiểnThực hành an toàn nhất là cho phép khối chương trình hiện tại hoàn thành ở vị trí an toàn trước khi giải quyết lỗi.

Q3: Các nền tảng CNC nào sử dụng A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main boardXác nhận mô hình CNC áp dụng từ tài liệu phần cứng.

Q4: Việc thay thế A20B-3300-0551 có ảnh hưởng đến các thông số hoặc chương trình máy không?

Không. Các tham số và chương trình CNC được lưu trữ trong các mô-đun SRAM và FROM trên hoặc gần bảng chính không trong mô-đun GUI. Thay thế A20B-3300-0551 không ảnh hưởng đến bất kỳ dữ liệu gia công nào.Khả năng cắt CNC được khôi phục ngay lập tức; chức năng hiển thị được khôi phục khi mô-đun mới khởi động.

Q5: A20B-3300-0552 (module liền kề) có liên quan đến A20B-3300-0551 không?

A20B-3300-0552 là số phần liền kề ngay trong cùng phạm vi 055x của loạt A20B-3300.Như với các cặp A20B-3300 lân cận khác (0602/0603 cho các mô-đun 21i-B Pentium MMX), cặp 0551/0552 có khả năng đại diện cho các mô-đun liên quan hoặc là các biến thể bộ nhớ hoặc hiệu suất khác nhau phục vụ cùng một loại chức năng GUI,hoặc bảng bổ sung trong cùng một kiến trúc hiển thị.
