| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-8100-0661 |

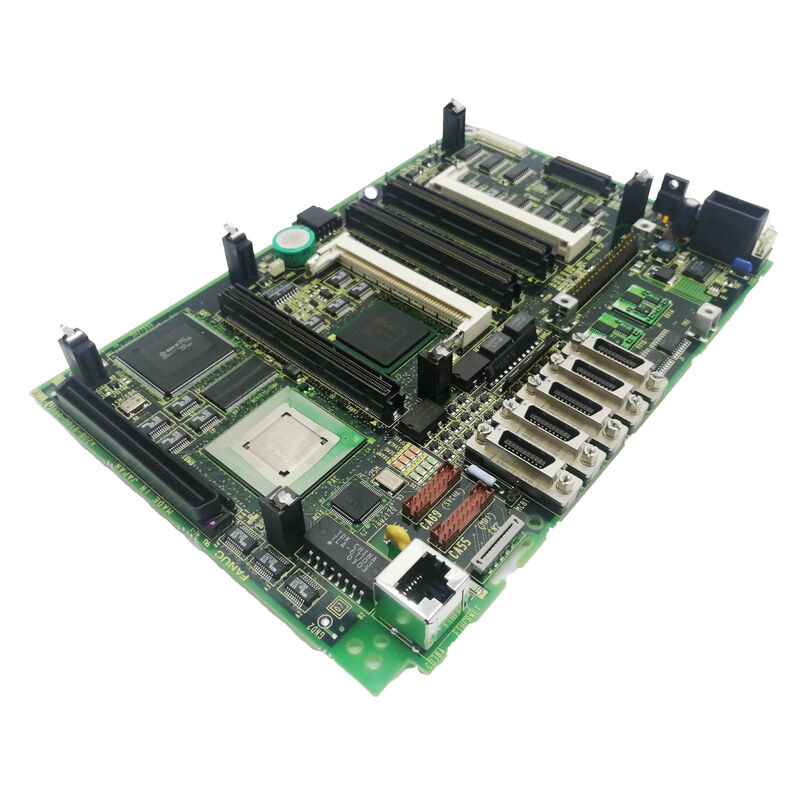

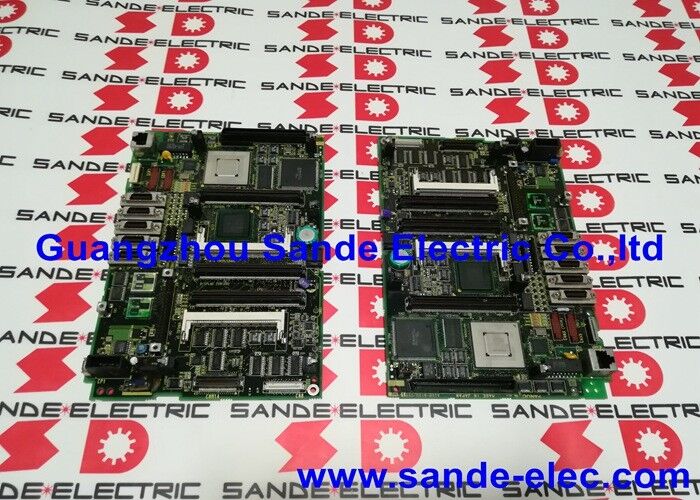

A20B-8100-0661 là PCB chính — bo mạch chủ — của hệ thống điều khiển CNC FANUC Series 18i Model B. Mọi PCB khác trong thiết bị 18i-B đều cắm vào hoặc kết nối thông qua bảng này:
A20B-8100-0661 cung cấp bus bảng nối đa năng, ma trận đầu nối và bề mặt gắn vật lý cho toàn bộ ngăn xếp này. Nó xác định kiến trúc vật lý của hệ thống — các đầu nối cụ thể, cách sắp xếp khe cắm và giao diện bus làm cho 18i-B trở thành 18i-B thay vì bất kỳ thế hệ FANUC CNC nào khác.
| tham số | Giá trị |
|---|---|
| Hệ thống CNC | FANUC Dòng 18i, Model B |
| Tương thích | 18i-MB, 18i-TB |
| Mã hệ thống | A02B-0283-Bxxx |
| Thẻ CPU | Dòng A20B-3300-03xx |
| Cài đặt | Bảng nối đa năng màu vàng gắn trên màn hình LCD |
| Loạt | A20B-8100 |
A20B-8100-0661 là bo mạch chính chung cho hai loại máy riêng biệt:
18i-MB (Trung tâm gia công):FANUC Series 18i CNC được cấu hình cho các trung tâm gia công dọc và ngang. Ký hiệu MB kích hoạt các chức năng dành riêng cho trung tâm gia công - chu trình khoan đóng hộp, tarô cứng, bù chiều dài dao và bù bán kính dao.
18i-TB (Trung tâm tiện):Phần cứng 18i-B tương tự được cấu hình cho máy tiện CNC và trung tâm tiện. Các chức năng dành riêng cho TB bao gồm tốc độ bề mặt không đổi, cắt ren và các chu trình đóng hộp dành riêng cho tiện.
Phần cứng A20B-8100-0661 giống hệt nhau ở cả hai. Hình ảnh phần mềm hệ thống trong các mô-đun TỪ xác định xem 18i-B hoạt động như máy CNC loại M hay loại T. Khi bo mạch chính được thay thế, nội dung TỪ xác định loại máy nào hệ thống sẽ tiếp tục sử dụng.
Lỗi bo mạch chủ trung tâm gia công 18i-MB:Một trung tâm gia công CNC bị hỏng hoàn toàn - hiển thị trống, tất cả các trục bị ức chế, không có phản hồi. Nguồn điện xác nhận điện áp đầu ra chính xác. Chẩn đoán phân lập bo mạch chính A20B-8100-0661 là lỗi. Sau khi thay thế bo mạch và khôi phục hệ thống từ bản sao lưu, trung tâm gia công sẽ quay trở lại hoạt động sản xuất.
Nâng cấp trung tâm tiện 18i-TB:Một trung tâm tiện 18i-TB cũ hơn được đại tu toàn bộ bằng CNC. A20B-8100-0661 được thay thế cùng với thẻ CPU và mô-đun bộ nhớ như một phần của quá trình đổi mới cấp bo mạch, đặt lại đồng thời tất cả các linh kiện điện tử quan trọng.
Câu hỏi 1: A20B-8100-0661 cần có card CPU nào?
A20B-8100-0661 hỗ trợ các card xử lý CPU dòng A20B-3300-03xx. Phiên bản thẻ CPU cụ thể phụ thuộc vào cấu hình và sửa đổi kiểu máy CNC. DNC Electronics xác nhận dòng "A20B-3300-03xx" (bao gồm các biến thể bộ xử lý MMX và Pentium trong phạm vi 0300-0399) là tương thích. Xác nhận số bộ phận thẻ CPU chính xác từ cấu hình hiện có của hệ thống trước khi đặt hàng.
Câu hỏi 2: Sao lưu dữ liệu nào là cần thiết trước khi thay thế A20B-8100-0661?
Sao lưu tất cả nội dung SRAM trước khi tháo bo mạch chính: thông số CNC, tất cả các chương trình bộ phận được lưu trữ, dữ liệu bù công cụ, dữ liệu bù công, chương trình và dữ liệu thang PMC. Các mô-đun FROM chứa phần mềm hệ thống CNC và phải được cài đặt lại trong quá trình thay thế bo mạch chính - chúng tách biệt với A20B-8100-0661 và không cần bản sao lưu đặc biệt nếu chúng không bị hư hại. Thực hiện sao lưu thông qua chức năng sao lưu SRAM của CNC vào thẻ nhớ hoặc PC được kết nối RS-232C.
Câu hỏi 3: A20B-8100-0661 có chứa bất kỳ phần mềm CNC nào không hoặc phần mềm được lưu trữ ở nơi khác?
Bo mạch chủ A20B-8100-0661 không lưu trữ phần mềm CNC. Phần mềm hệ thống nằm trong các mô-đun TỪ (mô-đun bộ nhớ flash), là các phần bổ trợ riêng biệt vừa với bo mạch chính. Các thông số và chương trình CNC nằm trong các mô-đun SRAM. Bản thân A20B-8100-0661 là thụ động - nó cung cấp bus và các đầu nối nhưng không có dữ liệu được lưu trữ riêng. Việc thay thế bo mạch chính sẽ không xóa phần mềm, miễn là các mô-đun FROM và SRAM vẫn còn nguyên.
Câu hỏi 4: A20B-8100-0661 có tương thích với các hệ thống Series 16i-B hoặc 21i-B không?
Không. A20B-8100-0661 dành riêng cho thế hệ 18i-B. Các bo mạch chính dòng A20B-8100 bao gồm các mẫu CNC khác nhau - phần cứng khác nhau ở cùng một loại dạng vật lý nhưng có cách sắp xếp đầu nối bus và cấu hình thẻ tùy chọn khác nhau. 16i-B và 21i-B sử dụng số bộ phận bo mạch chính của riêng chúng. Không thay thế bo mạch chính giữa các dòng máy CNC.
Câu hỏi 5: A20B-8100-0661 có thể được sửa chữa thay vì thay thế không?
Việc sửa chữa cấp độ bo mạch của A20B-8100-0661 được cung cấp bởi các tổ chức dịch vụ CNC FANUC chuyên nghiệp. Đối với máy quan trọng trong sản xuất, việc thay thế bo mạch trực tiếp thường nhanh hơn. Đối với những tình huống ít khẩn cấp hơn khi không có bảng thay thế, việc sửa chữa bởi kỹ thuật viên dịch vụ FANUC có trình độ, người có thể kiểm tra thành phần và chỉnh lại bảng mạch là một giải pháp thay thế khả thi. Bất kỳ bo mạch nào đã sửa chữa đều phải được kiểm tra đầy đủ trên thiết bị kiểm tra 18i-B trước khi lắp đặt vào máy sản xuất.
