Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2200-0090 |
FANUC Series 15-A (Model A) là CNC có khả năng cao nhất trong dòng sản phẩm thế hệ 15 của FANUC.Dòng 15-A được thiết kế từ đầu cho các máy đòi hỏi nhiều trục hơn, các trung tâm quay nhiều trục và các hệ thống sản xuất linh hoạt quy mô lớn.

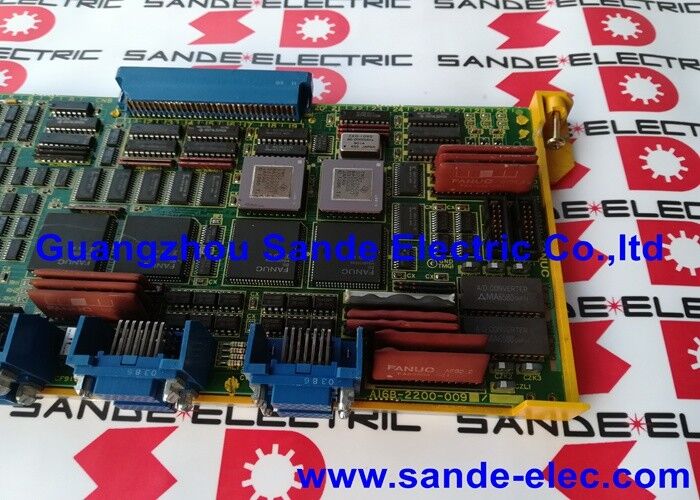

A16B-2200-0090 là bảng điều khiển trục làm cho khả năng đa trục này có thể trong Series 15-A. Mỗi bảng cung cấp 4 kênh trục. Nhiều bảng có thể cùng tồn tại trong cùng một CNC,xây dựng tổng số trục trong các nhóm 4 đến tối đa của hệ thống.
| Parameter | Giá trị |
|---|---|
| Các kênh trục | 4 (mỗi tấm) |
| Giao diện | Loại A |
| Tương thích ổ đĩa | FANUC 6058, 6066 ổ đĩa |
| Tín hiệu đầu ra | PWM servo lệnh |
| Trục hệ thống tối đa | Tối đa 16 (với 4 tấm ván) |
| Hệ thống tương thích | 15-A, 15-MA, 15-TA, 15-MF, 15-TF, 150M |
A16B-2200-0090 tạo ra tín hiệu PWM (Pulse Width Modulated) như đầu ra lệnh trục của nó. Mỗi kênh 4 trục của bảng gửi một luồng PWM đến ổ servo tương ứng.Tín hiệu PWM mã hóa lệnh tốc độ hoặc mô-men xoắn cho trục đó giai đoạn điện của ổ servo chuyển đổi tham chiếu PWM này thành dòng động cơ ba pha điều khiển động cơ trục.
Bảng đọc các lệnh vị trí từ BASE của CNC Series 15-A lệnh đăng ký chia sẻ các vị trí bộ nhớ nơi CPU chính ghi tăng vị trí mỗi chu kỳ can thiệp.A16B-2200-0090 đọc các lệnh này và tạo ra các đầu ra PWM thích hợp cho tất cả bốn trục kết nối đồng thời, duy trì sự đồng bộ hóa cần thiết cho chuyển động đa trục phối hợp.
Một bảng A16B-2200-0090 bao gồm 4 trục.
Trong các cấu hình nhiều bảng, mỗi bảng hoạt động độc lập trên các trục được chỉ định của nó. Một lỗi trên một bảng chỉ ảnh hưởng đến 4 trục của nó. Các bảng còn lại tiếp tục hoạt động bình thường.
15-MA lỗi bảng trục trung tâm gia công:Một trung tâm gia công Series 15-MA phát triển báo động servo trên trục 1 ¢ 4. Các ổ đĩa và động cơ kiểm tra chính xác.Bảng thay thế phục hồi tất cả bốn trục.
Bảo trì máy chuyển 16 trục:Một máy 16 trục sử dụng bốn bảng A16B-2200-0090. Một bảng bị hỏng, chỉ ảnh hưởng đến bốn trục của nó. Bảng bị hỏng được thay thế mà không làm gián đoạn ba bảng khác hoặc mười hai trục của chúng.
Q1: Có thể thay thế A16B-2200-0090 (cổng giao diện loại A) bằng bảng trục loại B hoặc FSSB không?
Không. Các giao diện loại A, loại B và FSSB không thể hoán đổi. Mỗi giao diện sử dụng một giao thức truyền thông khác nhau, pinout kết nối khác nhau và thế hệ ổ servo khác nhau.Sử dụng một bảng loại B hoặc FSSB trong một hệ thống loại A hoặc ngược lại dẫn đến giao tiếp ổ đĩa không tương thích và không có chức năng servoBảng A16B-2200-0090 loại A được yêu cầu cho các hệ thống Series 15-A với ổ đĩa 6058 và 6066.
Q2: A16B-2200-0090 có tương thích với các bộ điều khiển Series 15-B không?
Không. A16B-2200-0090 được xác nhận cho Series 15-A (Mô hình A). Series 15-B đã giới thiệu một thế hệ phần cứng bảng trục khác với giao diện servo được cập nhật.Bảng trục dòng 15-A và 15-B không thể thay thế nhau cả phần cứng của bảng và các máy chủ dẫn động servo mà chúng kết nối là khác nhau.
Q3: Địa chỉ trục cơ sở nào được sử dụng khi nhiều bảng A16B-2200-0090 được lắp đặt?
Mỗi bảng được gán một số trục cơ sở thông qua các cài đặt tham số trục của CNC và việc gán khe cắm vật lý của bảng.Việc phân bổ trục phải phù hợp với dây dẫn động servo vật lý cho bảngCác thông số phân bổ trục không chính xác gây ra trục được điều khiển bởi bảng sai, dẫn đến lỗi servo.Kiểm tra các tham số phân bổ trục từ sao lưu tham số ban đầu của máy sau khi lắp đặt một bảng thay thế.
Q4: Các thông số CNC nào là cụ thể cho bảng A16B-2200-0090?
Các thông số xác định loại ổ servo (6058 hoặc 6066), độ phân giải bộ mã hóa, hướng trục, tăng vị trí, tăng tốc độ, theo giới hạn lỗi,và các hằng số gia tốc / chậm áp dụng cho các trục được điều khiển bởi mỗi bảngCác tham số này được lưu trữ trong bộ nhớ tham số chính của CNC, không phải trong bảng trục.các thông số hiện tại tiếp tục áp dụng mà không có thay đổi ️ hội đồng quản trị mới áp dụng cùng một lợi nhuận và giới hạn ngay lập tức trên nguồn.
Q5: Chẩn đoán lỗi được cấu trúc như thế nào khi chỉ có một trong bốn trục trên A16B-2200-0090 phát triển báo động?
Cảnh báo một trục trên một trong bốn trục cho thấy nguồn lỗi là động cơ, bộ mã hóa hoặc thiết bị điện cho trục cụ thể đó, chứ không phải là bản đồ A16B-2200-0090.Bảng điều khiển tất cả bốn trục đồng thờiNếu chỉ có một trục báo động, bắt đầu bằng cách kiểm tra ổ servo, dây điện động cơ,và bộ mã hóa động cơ cho trục đó trước khi nghi ngờ bảng.
