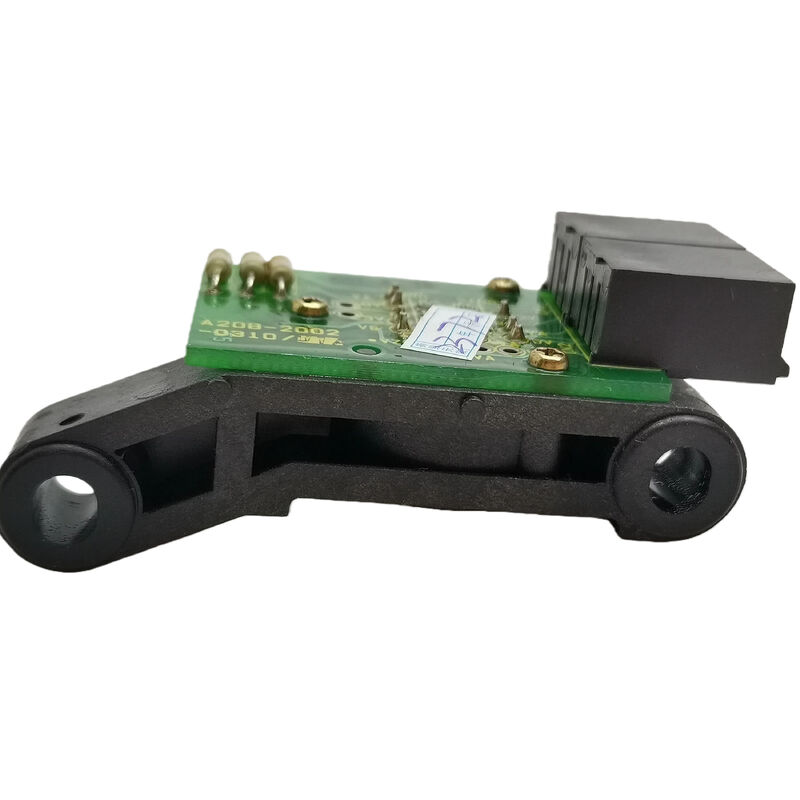

Mã bộ mã hóa động cơ trục chính FANUC A20B-2002-0310
Mã sản phẩm: A20B-2002-0310
Loại: Bộ mã hóa động cơ servo trục chính (Thay thế)
Hệ thống tương thích: Bộ điều khiển CNC FANUC Series 0 / 15 / 16 / 18 / 21 / 0i
Tổng quan
Đã khôi phục phản hồi trục chính. Máy đã sẵn sàng gia công. FANUC A20B-2002-0310 là bộ thay thế bộ mã hóa động cơ trục chính, cung cấp phản hồi quan trọng cho bộ điều khiển CNC về tốc độ, vị trí và hướng quay của trục chính. Khi bộ phận này bị lỗi, chức năng trục chính sẽ bị ảnh hưởng, vô hiệu hóa chức năng taro cứng, định hướng trục chính và có thể gây dừng máy hoàn toàn.
Việc thay thế bộ mã hóa giúp khôi phục hoàn toàn chức năng trục chính mà không cần tháo động cơ, quấn lại hoặc thay thế toàn bộ bộ truyền động trục chính, làm cho nó trở thành một giải pháp hiệu quả cho các đội bảo trì làm việc dưới áp lực sản xuất.
Thông số kỹ thuật chính
| Tham số |
Giá trị |
| Mã sản phẩm |
A20B-2002-0310 |
| Nhà sản xuất |
FANUC |
| Loại đơn vị |
Bộ mã hóa động cơ trục chính (PCB/Đơn vị thay thế) |
| Loại tín hiệu |
Phản hồi nối tiếp (độc quyền của FANUC) |
| Loại động cơ tương thích |
Động cơ trục chính AC FANUC (các mẫu được chọn) |
| Khả năng tương thích bộ điều khiển |
FANUC Series 0 / 15 / 16 / 18 / 21 / 0i |
| Ứng dụng |
Phản hồi tốc độ, vị trí & hướng quay trục chính |
Các chức năng máy được kích hoạt bởi bộ mã hóa này
Bộ mã hóa trục chính chủ động báo cáo vị trí trục và tốc độ quay cho bộ điều khiển CNC, cho phép nhiều chức năng gia công quan trọng:
- Taro cứng: Đồng bộ hóa chuyển động quay của trục chính với trục Z theo thời gian thực
- Định hướng trục chính: Định vị trục chính ở các vị trí góc chính xác để thay dao và các hoạt động doa
- Kiểm soát tốc độ bề mặt không đổi (CSS): Điều chỉnh RPM trục chính dựa trên sự thay đổi đường kính cắt
- Điều chỉnh tốc độ: Duy trì tốc độ trục chính ổn định dưới tải cắt thay đổi
Các triệu chứng lỗi phổ biến
Các vấn đề về bộ mã hóa thường biểu hiện dưới dạng:
- Các mã lỗi trục chính liên quan đến sai lệch tốc độ hoặc mất tín hiệu phản hồi
- Lỗi taro cứng với độ sâu ren không nhất quán hoặc gãy taro
- Lỗi định hướng trục chính trong quá trình thay dao
- Lỗi trục chính không liên tục, biến mất khi đặt lại nhưng xuất hiện trở lại dưới tải
- Tốc độ không ổn định với tốc độ trục chính trôi hoặc tăng đột ngột trong quá trình cắt
Thay thế bộ mã hóa so với thay thế động cơ
Động cơ trục chính có độ bền cơ học cao và thường hoạt động lâu hơn nhiều lần so với các khoảng thời gian bảo trì bộ mã hóa. Việc thay thế trực tiếp bộ mã hóa có chi phí hiệu quả và nhanh hơn đáng kể so với việc thay thế động cơ hoặc gửi động cơ đi bảo trì, giảm thiểu thời gian ngừng sản xuất và chi phí liên quan.
Môi trường lắp đặt điển hình
- Trung tâm tiện CNC (kiểm soát CSS, taro cứng, đồng bộ hóa dụng cụ sống)
- Trung tâm gia công đứng & ngang (hoạt động thay dao tự động)
- Máy doa & Gia công khổ lớn (khả năng lặp lại vị trí để có độ chính xác)
- Máy mài (điều chỉnh tốc độ bánh mài và chu kỳ đánh bóng)
- Dây chuyền sản xuất với CNC FANUC (giảm thiểu thời gian ngừng hoạt động trục chính không có kế hoạch)
Câu hỏi thường gặp
Bộ mã hóa A20B-2002-0310 tương thích với những bộ điều khiển CNC nào?
A20B-2002-0310 tương thích với các bộ điều khiển CNC FANUC Series 0, 15, 16, 18, 21 và 0i được ghép nối với các tổ hợp bộ truyền động trục chính và động cơ AC FANUC tương ứng. Xác minh khả năng tương thích với số kiểu động cơ trục chính cụ thể trước khi lắp đặt.
Có thể thay thế bộ mã hóa mà không cần tháo động cơ trục chính khỏi máy không?
Trong hầu hết các trường hợp lắp đặt, có. Bộ mã hóa thường có thể tiếp cận ở phía sau động cơ trục chính mà không cần tháo động cơ. Tham khảo hướng dẫn bảo trì của nhà sản xuất máy để biết quy trình tháo lắp cụ thể.
Những mã lỗi nào thường xuất hiện trên CNC khi bộ mã hóa này bị lỗi?
Các mã lỗi FANUC phổ biến bao gồm lỗi sai lệch tốc độ trục chính, lỗi tín hiệu phản hồi và lỗi điều khiển vị trí. Các lỗi không liên tục, biến mất khi đặt lại nhưng xuất hiện trở lại dưới tải là các triệu chứng ban đầu đặc trưng.
Bộ mã hóa thay thế có yêu cầu thay đổi tham số nào trong bộ điều khiển CNC không?
Thông thường không cần thay đổi tham số cho việc thay thế tương đương. Tuy nhiên, hãy xác minh rằng tín hiệu phản hồi trục chính sạch và các chức năng định hướng và taro cứng hoạt động chính xác trước khi quay lại sản xuất.
Bộ mã hóa này khác với bộ truyền động trục chính hoặc động cơ trục chính như thế nào?
Bộ mã hóa là thiết bị phản hồi đo và báo cáo tốc độ và vị trí trục. Bộ truyền động trục chính điều khiển đầu ra công suất, trong khi động cơ trục chính chuyển đổi năng lượng điện thành chuyển động quay cơ học. Bộ mã hóa đóng vòng lặp giữa chúng.
