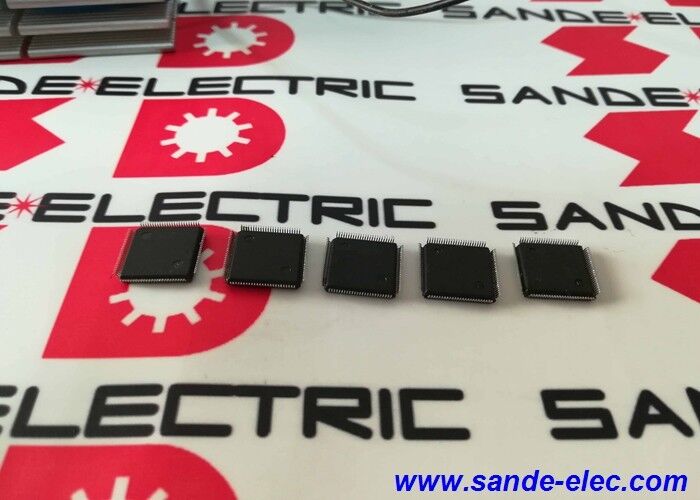

Mitsubishi I/O Board Chip MAC303C hoặc MAC3O3C

Mitsubishi MAC303C.

Số phần:MAC303C

Nhà sản xuất:Mitsubishi Electric (Nhật Bản)

Loại sản phẩm:Bảng mạch I/O ¢ Bộ PCB

Nhóm sản phẩm:Các bảng I/O dòng MAC

Ứng dụng:Hệ thống truyền động và điều khiển công nghiệp Mitsubishi

Mục đích và nền tảng

MAC303C là một bảng mạch I / O từ dòng MAC của Mitsubishi Electric một gia đình các bộ PCB được sử dụng trong các hệ thống điều khiển và điều khiển công nghiệp của Mitsubishi.Bảng xử lý đầu vào và đầu ra xử lý tín hiệu giữa hệ thống điều khiển logic và các thiết bị trường kết nối: cảm biến, thiết bị điều khiển, tiếp xúc và hệ thống phản hồi vị trí.

Tiền tố MAC xác định bảng này là một phần của hệ thống thành phần nội bộ của Mitsubishi cho điện tử điều khiển và điều khiển chuyển động.Danh hiệu 303C xác định các biến thể mạch cụ thể trong loạt MAC, phân biệt nó với các bảng liên quan trong cùng một gia đình (như MAC301, MAC302 và MAC304) phục vụ các chức năng hoặc thông số kỹ thuật liền kề trong cùng một nền tảng.

Khi một MAC303C thất bại, hệ thống mất các chức năng I / O nó quản lý ¢ đầu vào cụ thể đi không đọc, đầu ra cụ thể đi không điều khiển,và logic máy phụ thuộc vào những tín hiệu đó tạo ra lỗi hoặc dừng lạiCác bảng phải được xác định từ nhãn của đơn vị lắp đặt và thay thế giống nhau để khôi phục hoạt động chính xác.

Xác định và thay thế

Các bảng MAC-series của Mitsubishi là hệ thống cụ thể.Sự tương đồng trực quan với các bảng MAC lân cận không phải là một hướng dẫn đáng tin cậy: các biến thể con MAC303 (A, B, C) đại diện cho các sửa đổi sản xuất từng bước với những khác biệt tiềm ẩn trong bố trí đầu nối, thông số kỹ thuật thành phần hoặc điều kiện tín hiệu.

Luôn đảm bảo bảng được lắp đặt mang tên MAC303C trước khi mua thay thế.Gửi sai biến thể phụ cài đặt một bảng có thể không phù hợp với giao diện kết nối của hệ thống hoặc mức tín hiệu.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Làm thế nào để xác định MAC303C là thay thế chính xác?

Đọc số bộ phận được in trên nhãn của bảng được cài đặt trực tiếp MAC303C phải phù hợp chính xác Các biến thể phụ (A, B, C) trong loạt MAC303 là khác nhau và có thể khác nhau trong pin pin.Không thay thế các biến thể liền kề mà không xác nhận khả năng tương thích với hệ thống cụ thể.

Câu 2: Hệ thống cho thấy lỗi I/O trên các kênh cụ thể.

Lỗi I / O địa phương nhập cụ thể không đọc hoặc đầu ra cụ thể không chuyển đổi xảy ra liên tục trên cùng một kênh chỉ ra bảng quản lý các kênh đó. Trước khi thay thế bảng,Kiểm tra hệ thống dây dẫn đến các đầu cuối đó còn nguyên vẹn và nguồn cung cấp 24VDC cho bảng nằm trong tiêu chuẩn.Nếu dây và nguồn cung cấp là chính xác, mạch I / O của bảng đã thất bại.

Q3: Việc thay thế MAC303C có yêu cầu cấu hình lại hệ thống không?

Trong hầu hết các trường hợp, không. Bảng I / O dòng MAC không lưu trữ các thông số hệ thống. Cấu hình nằm trên bảng điều khiển chính. Sau khi thay thế giống nhau, các bảng điều khiển khác sẽ được thay thế.hệ thống đọc các thông số của nó bình thường và các chức năng I / O tiếp tục mà không cần cấu hình lại.

Q4: MAC303C có nguồn gốc từ đâu?

Các chuyên gia Mitsubishi phụ tùng công nghiệp và các công ty sửa chữa có tồn kho cho bảng MAC-series. yêu cầu một chứng chỉ thử nghiệm chức năng từ nhà cung cấp trước khi chấp nhận bảng,đặc biệt là đối với các đơn vị bán sau hoặc các đơn vị được cải tạo.

Q5: Những biện pháp phòng ngừa ESD nào áp dụng cho MAC303C?

Giống như tất cả các bộ PCB công nghiệp, MAC303C chứa các thành phần nhạy cảm với ESD.Tránh tiếp xúc với quần áo tổng hợp hoặc nhựa không làm đất ở mọi giai đoạn.
