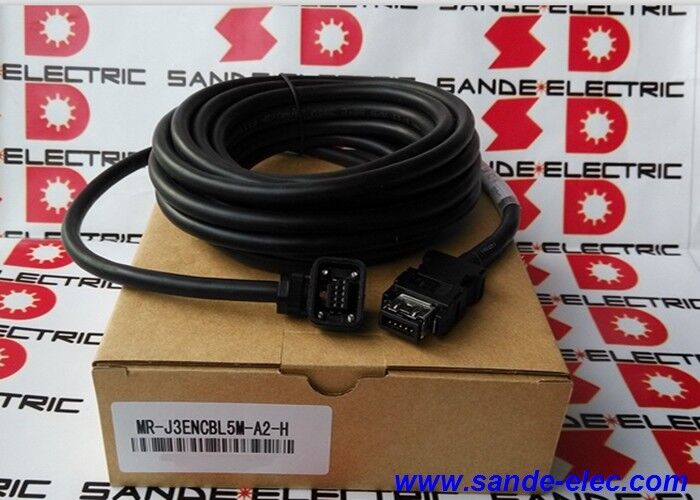

Mitsubishi MR-J3ENCBL5M-A2-H ENC cáp mới

MR-J3ENCBL5M-A2-H. ♪ Mitsubishi MR-J3 Encoder Cable 5m / A2 Connector / High-Flex / Shielded / RoHS / Servo Feedback

Cáp mã hóa MR-J3

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlKhông có cáp này, bộ khuếch đại không có dữ liệu vị trí hoặc tốc độ từ động cơ, làm cho hoạt động servo vòng kín là không thể.

Danh hiệu "-A2-H" xác định hai tính chất quan trọng: loại đầu nối A2 ở đầu động cơ,và cấu trúc cáp linh hoạt cao (H) cho các thiết bị mà cáp phải uốn cong trong khi di chuyển.

Các thông số kỹ thuật chính

Bộ kết nối loại A2 ✓ Kết nối cuối động cơ an toàn

Danh hiệu kết nối A2 xác định giao diện bên động cơ cụ thể:

Khớp chặt chẽ, chắc chắn:Bộ kết nối A2 sử dụng một cơ chế khóa tích cực, khi được sử dụng đầy đủ, bộ kết nối khóa chống ngắt tình cờ do rung động, chuyển trục hoặc tiếp xúc tình cờ.Đây là "A2 loại đầu nối đảm bảo chặt chẽ, phù hợp an toàn" được xác nhận trong thông số kỹ thuật sản phẩm.

Khả năng tương thích động cơ MR-J3:Bộ kết nối A2 kết hợp với ổ cắm bộ mã hóa trên các mô hình động cơ servo tương thích MR-J3 cụ thể định dạng đầu nối bộ mã hóa của động cơ xác định loại cáp nào (A, A2, B, vv) được yêu cầu.Luôn luôn xác nhận các loại kết nối bộ mã hóa động cơ trước khi chỉ định cáp.

Cài đặt cắm và chơi:Bộ kết nối MR-J3ENCBL5M-A2-H đến với đầu tiên ở cả hai đầu kết nối A2 tại động cơ, đầu nối bên khuếch đại cho đầu vào mã hóa MR-J3 CN2.

Ứng dụng

Động trục máy công cụ CNC MR-J3:Động cơ servo trục cung cấp trên máy công cụ Mitsubishi CNC (dòng MELDAS / M70 / M700) sử dụng bộ khuếch đại MR-J3 - cáp phản hồi mã hóa tiêu chuẩn cho mỗi trục servo.

Trục robot công nghiệp MR-J3:Mitsubishi RV-M series và robot công nghiệp liên quan sử dụng hệ thống MR-J3 servo để điều khiển vị trí trục khớp.

Hệ thống định vị MR-J3:Định vị servo sử dụng cho mục đích chung trong thiết bị lắp ráp, kiểm tra và xử lý vật liệu tự động

Ứng dụng trục servo động:Các trục servo với các cáp mã hóa theo đường dây cáp ️ cấu trúc linh hoạt cao xử lý sự uốn cong đường dây cáp liên tục sẽ khiến các cáp tiêu chuẩn bị hỏng sớm.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa MR-J3ENCBL-A2-H (tiêu chuẩn) và MR-J3ENCBL-A2-L (khoảng cách dài hoặc mất mát thấp) là gì?

Trong phạm vi cáp mã hóa MR-J3 của Mitsubishi, các mã hậu tố khác nhau xác định các biến thể cáp cụ thể.và con số vs chữ cái trong ký tự cuối cùng) từ hướng dẫn kết nối bộ khuếch đại servo MR-J3 của MitsubishiLuôn luôn phù hợp với cáp cho cụ thể khuếch đại và kết hợp động cơ xác nhận từ tài liệu của Mitsubishi.

Q2: Loại cáp mã hóa (A, A2, B) phụ thuộc vào động cơ hoặc bộ khuếch đại?

Loại kết nối ở đầu động cơ phụ thuộc vào mô hình động cơ servo ‡ các động cơ khác nhau sử dụng các định dạng kết nối bộ mã hóa khác nhau (A, A2, B, vv) dựa trên lớp kích thước và loại bộ mã hóa của chúng.Kết nối đầu bộ khuếch đại (CN2) là tiêu chuẩn trên tất cả các biến thể MR-J3ENCBL. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.

Q3: Liệu MR-J3ENCBL5M-A2-H có thể được sử dụng với bộ khuếch đại MR-J4?

Các cáp mã hóa MR-J3 là cụ thể cho giao diện mã hóa CN2 của bộ khuếch đại MR-J3.Bộ khuếch đại MR-J4 sử dụng một giao diện mã hóa khác (đối nối cụ thể DRIVE-CLiQ hoặc MR-J4) MR-J3 cáp mã hóa không trực tiếp tương thích với bộ khuếch đại MR-J4Đối với các thiết bị MR-J4, Mitsubishi xác định các biến thể cáp mã hóa MR-J4 tương ứng.

Q4: Các biến thể chiều dài nào có sẵn cho MR-J3ENCBL-A2-H?

Dòng MR-J3ENCBL-A2-H của Mitsubishi có sẵn trong nhiều chiều dài tiêu chuẩn bao gồm 2m, 3m, 5m, 10m, 20m và các tùy chọn dài hơn.Chọn chiều dài phù hợp với khoảng cách định tuyến cáp thực tế từ đầu nối CN2 của bộ khuếch đại servo đến ổ cắm bộ mã hóa động cơ, với khoản phí vòng lặp dịch vụ hợp lý ở mỗi đầu.
