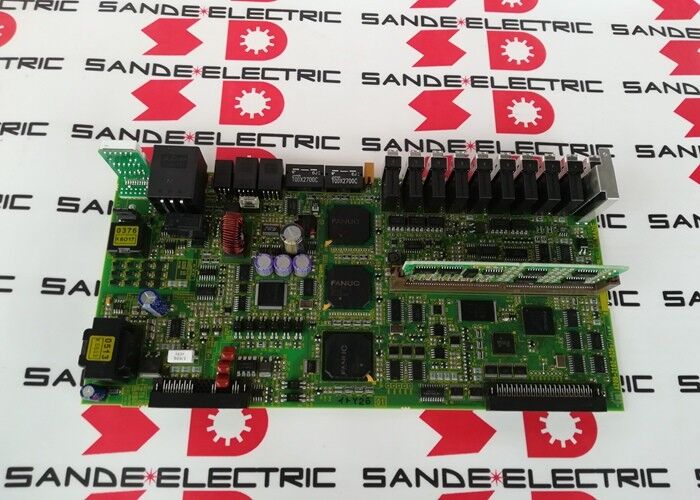

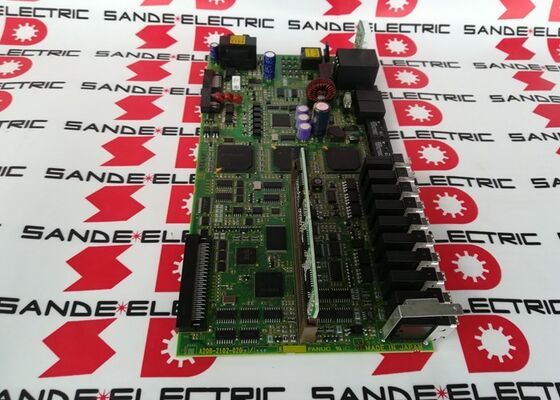

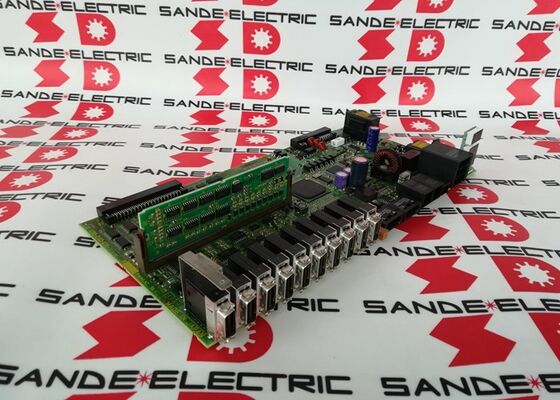

Fanuc mới và cũ A20B-2102-0207 bảng mạch A20B21020207 A2OB-21O2-O2O7

FANUC A20B-2102-0207 | PCB điều khiển CNC dòng A20B-2102 - Bảng mạch tự động hóa công nghiệp

Dòng A20B-2102 — PCB điều khiển cho Kiến trúc tự động hóa FANUC

A20B-2102-0207 là bảng mạch in điều khiển thuộc dòng A20B-2102 của FANUC - họ PCB phục vụ các vị trí được xác định trong bộ điều khiển CNC FANUC và phần cứng hệ thống truyền động. Phạm vi A20B-21xx bao gồm nhiều dòng phụ trên các kiến ​​trúc hệ thống truyền động servo, điều khiển CNC và hệ thống tự động hóa của FANUC, mỗi biến thể được thiết kế theo một chức năng và vị trí cụ thể trong hệ thống phân cấp phần cứng.

Hậu tố -0207 trong dòng A20B-2102 xác định biến thể bảng cụ thể này. Giống như tất cả các bo mạch FANUC dòng A20B, số bộ phận trên nhãn của bo mạch được lắp đặt là tham chiếu nhận dạng chính xác. Dòng A20B-2102 bao gồm đủ các biến thể mà chỉ riêng hình dáng bên ngoài — kích thước bo mạch, màu sắc và bố cục đầu nối — là không đủ để phân biệt giữa các số bộ phận có liên quan chặt chẽ. Xác nhận -0207 cụ thể trước khi đặt hàng.

Khi bo mạch này bị lỗi, các triệu chứng của hệ thống tự động hóa hoặc CNC phản ánh chức năng cụ thể mà A20B-2102-0207 thực hiện ở vị trí của nó trong kiến ​​trúc hệ thống. Xác định lỗi đối với bo mạch này thông qua cách ly lỗi hệ thống - xác nhận các bo mạch và hệ thống con liên quan đang hoạt động trước khi kết luận PCB này bị lỗi - là phương pháp chẩn đoán chính xác.

Thông số kỹ thuật chính

Xử lý và lưu trữ ESD

Tất cả bo mạch FANUC dòng A20B đều chứa các thiết bị nhạy cảm với ESD — IC logic chính xác, chip giao diện và mạch bảo vệ. Xử lý A20B-2102-0207 bằng dây đeo cổ tay chống tĩnh điện nối đất trên bề mặt làm việc dẫn điện. Chỉ xử lý bằng các cạnh của bảng. Bảo quản trong bao bì chống tĩnh điện bằng kim loại, tránh xa các nguồn ẩm, nhiệt và tĩnh điện. Kiểm tra các điểm tiếp xúc của đầu nối xem có bị oxy hóa không nếu bo mạch đã được bảo quản trong thời gian dài trước khi lắp đặt.

Ghi chú sửa đổi

A20B-2102-0207 đã được ghi lại trong bản sửa đổi /08F. Hậu tố sửa đổi trong danh pháp bảng FANUC xác định các thay đổi phần cứng được thực hiện trong thời gian sản xuất — cập nhật thành phần, cải tiến mạch hoặc sửa đổi độ tin cậy. Cả bản sửa đổi cơ sở -0207 và /08F đều phục vụ cùng một vị trí hệ thống. Xác nhận tính khả dụng và xác nhận bản sửa đổi với nhà cung cấp nếu bo mạch được lắp đặt có dấu hiệu sửa đổi cụ thể.

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào A20B-2102-0207 được xác nhận là sản phẩm thay thế chính xác cho một máy cụ thể?

Đọc trực tiếp nhãn trên bảng đã lắp đặt - bảng FANUC có mã số bộ phận đầy đủ trên nhãn PCB. Khớp chính xác A20B-2102-0207, bao gồm cả tiền tố và hậu tố của chuỗi. Tham chiếu chéo với tài liệu phần cứng FANUC của máy để biết vị trí của bo mạch. Không chọn phương án thay thế dựa trên sự tương đồng về hình ảnh với các biến thể A20B-2102 liền kề.

Câu hỏi 2: Hậu tố sửa đổi /08F trên A20B-2102-0207 cho biết điều gì?

FANUC áp dụng hậu tố sửa đổi (theo dấu gạch chéo) khi bo mạch trải qua các thay đổi phần cứng bên trong — cập nhật thông số kỹ thuật thành phần, sửa đổi bố cục mạch hoặc thay đổi quy trình — trong khi vẫn duy trì cùng số bộ phận và chức năng. Bản sửa đổi /08F là bản sửa đổi phần cứng của cơ sở A20B-2102-0207. Cả phiên bản cơ sở và bản sửa đổi /08F đều thực hiện chức năng hệ thống giống nhau và được coi là bộ phận thay thế giống nhau.

Câu hỏi 3: Có thể sửa chữa A20B-2102-0207 ở cấp độ linh kiện không?

Việc sửa chữa ở cấp độ thành phần có thể thực hiện được đối với các lỗi thành phần thụ động và hoạt động tiêu chuẩn có thể xác định được. Các lỗi liên quan đến IC FANUC độc quyền hoặc dấu vết bị hư hỏng cần có khả năng sửa chữa bo mạch FANUC chuyên dụng. Trung tâm sửa chữa bo mạch FANUC có thể đánh giá xem lỗi cụ thể có thể sửa chữa được hay không và đưa ra lời khuyên về cách khắc phục cũng như chi phí so với việc thay thế bằng một bộ phận dư thừa đã được kiểm tra.

Câu hỏi 4: Việc thay thế A20B-2102-0207 có yêu cầu thay đổi tham số CNC hoặc tải lại chương trình không?

Việc có cần tải lại chương trình hoặc tham số hay không tùy thuộc vào chức năng cụ thể của bo mạch này trong hệ thống được cài đặt. Các bo mạch đóng vai trò là giao diện xử lý tín hiệu thuần túy thường không yêu cầu thay đổi tham số. Các bo mạch chứa dữ liệu cấu hình dành riêng cho máy có thể yêu cầu khôi phục từ bản sao lưu. Xác nhận chức năng của bo mạch từ tài liệu phần cứng CNC trước khi thay thế.

Câu 5: Nguồn gốc của A20B-2102-0207 ở đâu?

Thông qua thị trường hậu mãi FANUC CNC và PCB tự động hóa — các đại lý bo mạch FANUC, các nhà cung cấp dư thừa đã được kiểm tra và các trung tâm sửa chữa FANUC chuyên nghiệp. Xác nhận A20B-2102-0207 từ nhãn của bo mạch đã lắp đặt. Yêu cầu xác nhận trạng thái thử nghiệm chức năng từ nhà cung cấp trước khi chấp nhận. Dòng A20B-2102 có nhiều biến thể; hậu tố -0207 chính xác là tham số lựa chọn.
