Uesd 6FC5210-0DF02-0AA0 6FC52100DF020AA0 6FC521O-ODFO2-OAAO

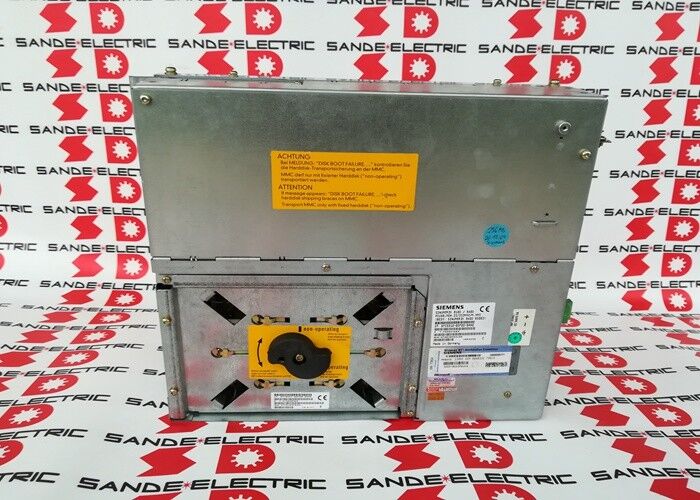

Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Bộ điều khiển bảng điều khiển — Pentium II / Windows NT4.0

Mã sản phẩm: 6FC5210-0DF02-0AA0

Nhà sản xuất: Siemens AG (Đức)

Loại sản phẩm: PCU50 — Bộ điều khiển bảng điều khiển

Cửa sổ của người vận hành nhìn vào máy

6FC5210-0DF02-0AA0 là PCU50 (Bộ điều khiển bảng điều khiển) cho các hệ thống CNC SINUMERIK 810D và 840D của Siemens. Đây là nền tảng tính toán phía sau giao diện người vận hành — đơn vị chạy phần mềm HMI Advanced, hiển thị màn hình CNC, xử lý đầu vào của người vận hành và giao tiếp với NCU (Bộ điều khiển số) để phối hợp hoạt động của máy.

Trong kiến trúc SINUMERIK, PCU50 nằm giữa bảng điều khiển của người vận hành (bàn phím và màn hình) và NCU. NCU xử lý các phép tính điều khiển CNC thời gian thực. PCU50 xử lý giao diện con người — quản lý chương trình, nhập bù dao, hiển thị thông số máy và chỉnh sửa chương trình. Cả hai phải hoạt động để CNC có thể hoạt động đầy đủ.

Bộ xử lý Pentium II / 333 MHz và RAM 128 MB đặt đơn vị này vào thế hệ SINUMERIK 840D cuối những năm 1990 đến đầu những năm 2000. Nó chạy Windows NT 4.0 với HMI Advanced, là phần mềm giao diện người vận hành của Siemens cho các hệ thống 840D (cấu hình hệ điều hành: BS003). Ổ cứng được bao gồm bên trong vỏ PCU50, gắn trên một tấm chống rung — một thành phần dễ hỏng trên các đơn vị cũ có thể được khắc phục bằng các bộ dụng cụ thay thế SSD hoặc flash.

HMI Advanced và Cấu hình Phần mềm

HMI Advanced là gói phần mềm vận hành của Siemens cho SINUMERIK 840D. Nó cung cấp giao diện người vận hành CNC tiêu chuẩn: lựa chọn và chỉnh sửa chương trình, quản lý dao, hiển thị thông số máy, quản lý cảnh báo và giám sát trạng thái trục. Phiên bản phần mềm trên PCU50 đã cài đặt phải khớp với phiên bản phần mềm hệ thống của NCU. Phiên bản phần mềm HMI và NCU không khớp sẽ gây ra lỗi giao diện và có thể ngăn chặn giao tiếp đúng đắn với người vận hành.

Khi thay thế PCU50, cấu hình phần mềm HMI — bao gồm các chu trình dành riêng cho máy, các tùy chỉnh màn hình dành riêng cho khách hàng và các thông số ổ đĩa được tham chiếu ở cấp độ HMI — phải được sao lưu từ đơn vị ban đầu trước khi thay thế.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Màn hình SINUMERIK 840D bị trống hoặc bị treo. NCU đang chạy (ổ đĩa trục đang trực tuyến). PCU50 có phải là nguyên nhân không?

Một NCU hoạt động với màn hình HMI trống hoặc bị treo là biểu hiện cổ điển của PCU50 bị lỗi. Đèn LED trạng thái NC nội bộ của NCU nên được kiểm tra để xác nhận NC đang hoạt động. Nếu NC đang chạy bình thường và chỉ HMI không phản hồi, PCU50 đã bị lỗi — thường là ổ cứng, phân vùng khởi động Windows NT hoặc nguồn điện bên trong PCU50.

Q2: PCU50 khởi động vào Windows NT nhưng HMI Advanced không khởi động hoặc hiển thị lỗi. Cần kiểm tra những gì?

PCU50 khởi động vào Windows nhưng không khởi động được HMI Advanced thường cho thấy cài đặt HMI bị hỏng, liên kết giao tiếp NCU bị lỗi (kiểm tra kết nối MPI hoặc PROFIBUS giữa PCU và NCU), hoặc phiên bản phần mềm không khớp giữa HMI và NCU. Trước tiên hãy kiểm tra kết nối NCU — HMI Advanced yêu cầu giao tiếp NCU đang hoạt động để khởi tạo.

Q3: Ổ cứng PCU50 bị lỗi. Có thể thay thế nó mà không làm mất cấu hình máy không?

Ổ cứng chứa cài đặt Windows NT, phần mềm HMI Advanced và tất cả các chu trình và cấu hình dành riêng cho máy. Phải thực hiện sao lưu trước bất kỳ công việc nào với ổ cứng — có thể là ảnh đĩa đầy đủ hoặc sao lưu dành riêng cho SINUMERIK thông qua các công cụ PCU-FLASH hoặc lưu trữ của Siemens. Nếu không có bản sao lưu, dữ liệu dành riêng cho máy sẽ bị mất và phải được tạo lại từ tài liệu MTB. Các bộ dụng cụ nâng cấp SSD hoặc CompactFlash có sẵn để thay thế ổ cứng quay bằng bộ nhớ thể rắn.

Q4: Có thể sử dụng 6FC5210-0DF02-0AA0 thay thế từ một máy khác không?

Phần cứng PCU50 không dành riêng cho máy, nhưng cấu hình phần mềm thì có. PCU50 thay thế từ máy khác sẽ khởi động với cấu hình HMI của máy trước đó. Trước khi nó có thể vận hành máy mới, cấu hình phần mềm dành riêng cho máy chính xác phải được khôi phục từ bản sao lưu. Không bao giờ vận hành máy với cấu hình HMI của máy khác mà không xác nhận tất cả các thông số.

Q5: Tương đương hiện tại của Siemens cho việc nâng cấp hệ thống SINUMERIK 840D là gì?

SINUMERIK 840D sl (Solution Line) với PCU50.5 hoặc các đơn vị NCU 7x0 tích hợp với HMI sl là các tương đương thế hệ hiện tại. Di chuyển từ 840D sang 840D sl là một lần thay thế toàn bộ hệ thống điều khiển — tất cả phần cứng, dây điện và phần mềm phải được cập nhật. Nhà sản xuất máy công cụ hoặc đối tác dịch vụ của Siemens nên được tư vấn để đánh giá việc di chuyển.
