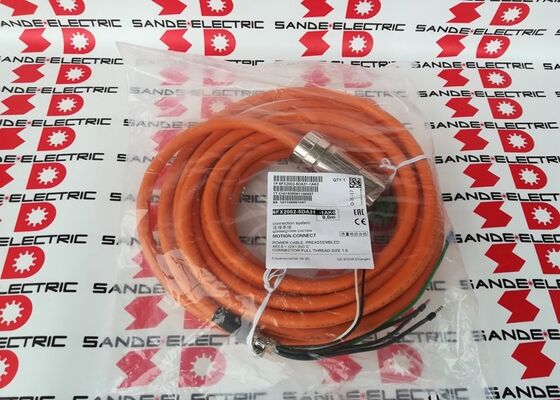

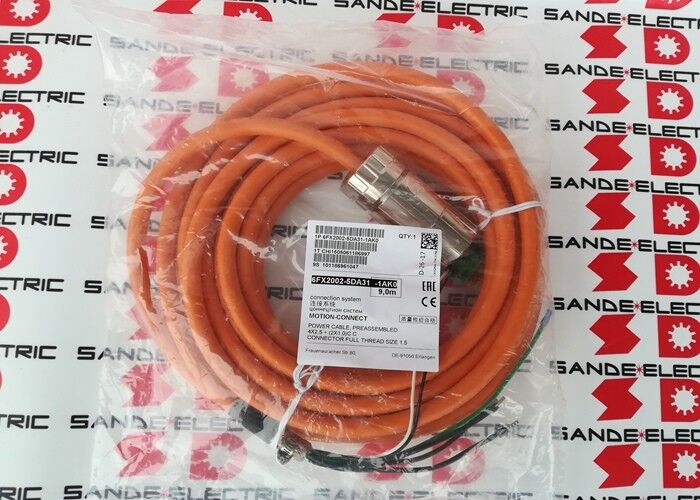

6FX2002-5DA31-1AK0 | Cáp nguồn MOTION-CONNECT của Siemens có phanh — 12m / 4×2.5mm²+2×1mm² / SIMODRIVE 1FT6 / Loại kéo

Cáp kết hợp nguồn và phanh cho SIMODRIVE 1FT6

6FX2002-5DA31-1AK0 là cáp kết hợp được lắp ráp sẵn mang cả dây dẫn nguồn động cơ servo và dây dẫn phanh động cơ điện từ trong một vỏ bọc bên ngoài. Đối với động cơ servo SIMODRIVE 1FT6 có phanh giữ điện từ tích hợp, cáp đơn này sẽ thay thế những gì đòi hỏi cáp nguồn và cáp phanh riêng biệt — đơn giản hóa việc lắp đặt, giảm độ phức tạp khi định tuyến cáp và giảm thiểu số lượng đầu nối trong hộp nối động cơ.

Dòng 6FX2002 là thế hệ trước của cáp lắp ráp sẵn MOTION-CONNECT của Siemens, được thiết kế dành riêng cho bộ truyền động servo SIMODRIVE 611 và nền tảng động cơ servo 1FT6.

Thông số kỹ thuật chính

Hai chức năng trong một cáp - Kết hợp nguồn và phanh

Dây dẫn điện động cơ (4×2,5 mm2):Dây dẫn ba pha và một dây nối đất bảo vệ — nguồn cung cấp động cơ hoàn chỉnh cho hoạt động của động cơ servo ba pha.

Dây dẫn phanh (2×1.0mm²):Mạch cấp nguồn một chiều cho phanh giữ điện từ của động cơ. Phanh bên trong của động cơ 1FT6 sẽ nhả khi điện áp DC được cấp và tự động kích hoạt lại khi ngắt nguồn, cung cấp khả năng khóa trục an toàn mà không cần thêm mạch phanh bên ngoài.

Việc kết hợp cả hai chức năng cáp giúp loại bỏ nhu cầu định tuyến các cáp phanh riêng biệt dọc theo cáp nguồn — giảm việc lấp đầy khay cáp, đơn giản hóa giao diện đầu nối và giảm thời gian lắp đặt so với các hệ thống cáp riêng biệt.

Ứng dụng

Trục máy công cụ CNC SINUMERIK:Tất cả các bộ truyền động trục servo sử dụng kết hợp SIMODRIVE 611/1FT6 trên các trung tâm gia công, trung tâm tiện, máy mài và các máy công cụ CNC khác.

Định vị tự động hóa công nghiệp:Hệ thống định vị servo sử dụng bộ khuếch đại SIMODRIVE 611 và động cơ 1FT6 - hệ thống cổng, máy chuyển tuyến tính và bảng định vị chính xác.

Xử lý và robot:Thiết bị xử lý dựa trên SIMODRIVE trong đó loại cáp kéo hỗ trợ hành trình trục.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao kích thước đầu nối lại quan trọng đối với cáp 6FX2002-5DA31?

Kích thước đầu nối (trong trường hợp này là 1,5) khớp với kích thước vật lý của động cơ và đầu nối truyền động - các loại động cơ 1FT6 hiện tại khác nhau sử dụng các kích cỡ đầu nối khác nhau (1, 1,5, 2, 3...). Kích thước đầu nối không chính xác sẽ không khớp về mặt cơ học với đầu nối nguồn của động cơ, bất kể thông số kỹ thuật điện. Xác nhận từ bảng tên động cơ hoặc tài liệu kỹ thuật rằng kích thước đầu nối 1,5 được chỉ định cho động cơ 1FT6 cụ thể đang được kết nối.

Câu hỏi 2: 6FX2002-5DA31-1AK0 có thể được sử dụng trong lắp đặt cáp tĩnh (cố định) cũng như đường cáp không?

Có — cáp kiểu kéo dài luôn phù hợp cho việc lắp đặt tĩnh (cáp vượt quá yêu cầu của ứng dụng tĩnh). Điều ngược lại là không đúng: không nên sử dụng cáp loại tĩnh trong đường cáp chuyển động liên tục. Đối với cài đặt tĩnh, cả loại tĩnh và loại kéo đều được chấp nhận; đối với đường ray cáp, chỉ có loại đường kéo là thích hợp.

Câu 3: Dây dẫn phanh (2×1,0mm2) được định mức về mặt dòng điện là bao nhiêu?

Các dây dẫn 2×1,0mm² cung cấp cuộn dây phanh giữ điện từ của động cơ — thường cần 0,5 đến 1,5A DC ở điện áp 24V để nhả phanh. Mặt cắt ngang 1,0 mm2 phù hợp với dòng điện phanh thấp này. Mạch phanh sử dụng nguồn điện DC 24V riêng biệt, không phải nguồn điện động cơ - kích thước dây dẫn phù hợp với tải cuộn dây DC của phanh thay vì nguồn điện xoay chiều của động cơ.

Câu hỏi 4: Dòng 6FX2002 có liên quan như thế nào với các loại cáp dòng 6FX5002 mới hơn?

6FX2002 là dòng cáp MOTION-CONNECT thế hệ trước được thiết kế cho SIMODRIVE 611 và các hệ thống truyền động cũ hơn. 6FX5002 là thế hệ sau được thiết kế cho SINAMICS S120 và các ổ đĩa mới hơn. Cả hai đều sử dụng tiêu chuẩn đầu nối DESINA, nhưng chi tiết giao diện đầu nối và thông số kỹ thuật của cáp có thể khác nhau giữa các thế hệ. Luôn xác nhận đúng dòng cáp từ tài liệu lắp đặt của hệ thống truyền động và động cơ cụ thể.
