6FX5002-2CG00-1AG0 | Cáp tín hiệu MOTION-CONNECT của Siemens — 810D/611D tới Bộ mã hóa lũy tiến / 7m / DESINA / UL/CSA

Cáp tín hiệu mã hóa được lắp ráp sẵn cho hệ thống truyền động 810D/611D

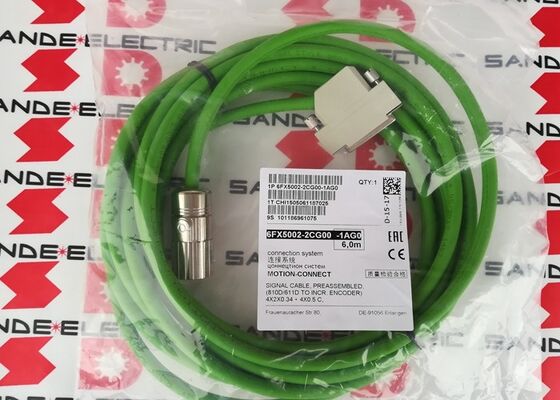

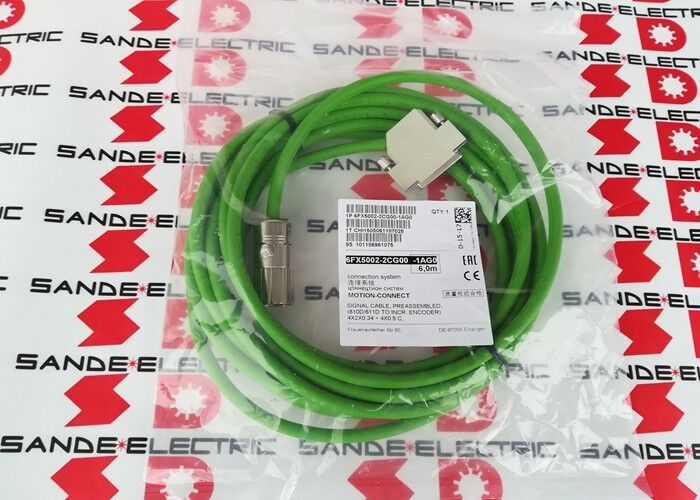

6FX5002-2CG00-1AG0 là cáp tín hiệu được lắp ráp sẵn của Siemens để kết nối mạch mã hóa (phản hồi) từ bộ điều khiển CNC SINUMERIK 810D hoặc bộ điều khiển servo SIMODRIVE 611D với bộ mã hóa gia tăng của mô tơ servo. Với chiều dài 7m, nó phục vụ khoảng cách chạy cáp trung bình giữa tủ truyền động và vị trí lắp đặt động cơ.

Cáp tín hiệu bộ mã hóa mang dữ liệu phản hồi bộ mã hóa gia tăng mà biến tần sử dụng để xác định tốc độ động cơ và vị trí rôto — phản hồi liên tục, theo thời gian thực cho phép điều khiển servo vòng kín. Tính toàn vẹn của tín hiệu trong cáp này rất quan trọng: khả năng ghép nhiễu, trở kháng không khớp hoặc điện trở tiếp xúc trong mạch mã hóa trực tiếp làm giảm độ chính xác của hệ thống servo và có thể gây ra lỗi truyền động.

Thông số kỹ thuật chính

Cấu hình dây dẫn - Kỹ thuật cặp tín hiệu

Cấu hình dây dẫn 4×2×0,34mm² + 4×0,5mm² được thiết kế cho các loại tín hiệu cụ thể trong kết nối bộ mã hóa gia tăng:

4 cặp xoắn 0,34 mm2:Các dây dẫn tín hiệu của bộ mã hóa chính — mang các cặp tín hiệu vi sai A, A*, B, B* (thanh A và A, thanh B và B). Cấu trúc cặp xoắn giúp loại bỏ nhiễu ở chế độ chung, duy trì tính toàn vẹn tín hiệu bộ mã hóa trong môi trường nhiễu điện gần các bộ truyền động servo.

4 dây dẫn riêng lẻ ở mức 0,5 mm2:Dây dẫn phụ để cấp nguồn cho bộ mã hóa, xung tham chiếu (Z) và kết nối tấm chắn cáp — các chức năng hỗ trợ ngoài các cặp tín hiệu gia tăng chính.

Lá chắn tổng thể:Cấu trúc cáp DESINA bao gồm một màn hình tổng thể — được nối đất ở đầu ổ đĩa để chuyển nhiễu gây ra ra khỏi dây dẫn tín hiệu bộ mã hóa.

Ứng dụng

Máy công cụ CNC SINUMERIK 810D:Trung tâm gia công, trung tâm tiện và máy mài sử dụng nền tảng truyền động 810D/611D - cáp này kết nối bộ mã hóa gia tăng của mỗi động cơ với mô-đun truyền động 611D của nó.

Cài đặt servo SIMODRIVE 611D:Bất kỳ cài đặt máy công cụ nào được trang bị 611D sử dụng động cơ bộ mã hóa gia tăng đều yêu cầu cáp bộ mã hóa loại CG00 giữa bộ truyền động và động cơ.

Cải tạo máy:Các máy công cụ cũ hơn đang được trang bị thêm hoặc bảo trì — 6FX5002-2CG00-1AG0 cung cấp cáp được lắp ráp sẵn chính xác để sửa chữa hệ thống truyền động mà không cần lắp ráp tại hiện trường.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa 6FX5002-2CG00 và 6FX5002-2CA12 trong cáp tín hiệu bộ mã hóa là gì?

6FX5002-2CG00 dành cho hệ thống truyền động 810D/611D có bộ mã hóa gia tăng sử dụng giao diện đầu nối CG00. 6FX5002-2CA12 dành cho các loại bộ mã hóa HTL và TTL có cấu hình đầu nối khác. Cả hai đều mang phản hồi bộ mã hóa gia tăng nhưng dành cho các kiểu đầu nối bộ mã hóa và loại giao diện ổ đĩa khác nhau. Xác nhận loại bộ mã hóa cụ thể và đầu nối ổ đĩa từ tài liệu hệ thống SINUMERIK hoặc SIMODRIVE trước khi chọn loại cáp bộ mã hóa.

Câu hỏi 2: Độ dài cáp tối đa cho tín hiệu bộ mã hóa gia tăng trong hệ thống SINUMERIK 810D là bao nhiêu?

Độ dài cáp bộ mã hóa tối đa tùy thuộc vào hệ thống truyền động và loại bộ mã hóa. Tài liệu 811D/611D chỉ định độ dài cáp tối đa để đảm bảo tính toàn vẹn của tín hiệu — thường trong phạm vi 25–50m đối với bộ mã hóa gia tăng tiêu chuẩn, tùy thuộc vào tần số tín hiệu của bộ mã hóa và điện dung của cáp. Chiều dài 7m của 6FX5002-2CG00-1AG0 nằm trong giới hạn chiều dài cáp tối đa thông thường. Để chạy lâu hơn, hãy xác nhận độ dài tối đa từ hướng dẫn kỹ thuật SIMODRIVE 611D.

Câu hỏi 3: 6FX5002-2CG00-1AG0 có tuân thủ các yêu cầu UL/CSA đối với việc lắp đặt ở Bắc Mỹ không?

Có — ký hiệu UL/CSA trong thông số kỹ thuật của cáp xác nhận việc tuân thủ các tiêu chuẩn UL (Underwriters Laboratories) và CSA (Hiệp hội Tiêu chuẩn Canada). Sự tuân thủ này là bắt buộc đối với các máy công cụ và thiết bị tự động hóa công nghiệp được lắp đặt tại các cơ sở ở Bắc Mỹ theo các yêu cầu về mã điện của NEC và CSA. Việc tuân thủ UL/CSA giúp đơn giản hóa việc phê duyệt lắp đặt máy SINAMICS/SINUMERIK bởi các thanh tra viên được chứng nhận.

Câu hỏi 4: Có thể sử dụng 6FX5002-2CG00-1AG0 trong các ứng dụng theo dõi cáp liên tục (chuỗi kéo) không?

Cáp 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line được thiết kế để lắp đặt tĩnh hoặc di chuyển chậm, không phải uốn cong đường cáp liên tục. Đối với các ứng dụng yêu cầu sử dụng rãnh cáp liên tục với cáp phản hồi bộ mã hóa, hãy sử dụng MOTION-CONNECT 800 Dynamic Line tương đương — được xếp hạng cho số chu kỳ linh hoạt mà ứng dụng rãnh cáp cụ thể yêu cầu.
