Cáp động cơ servo
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE RoHS |
| Số mô hình | 1747-UIC |

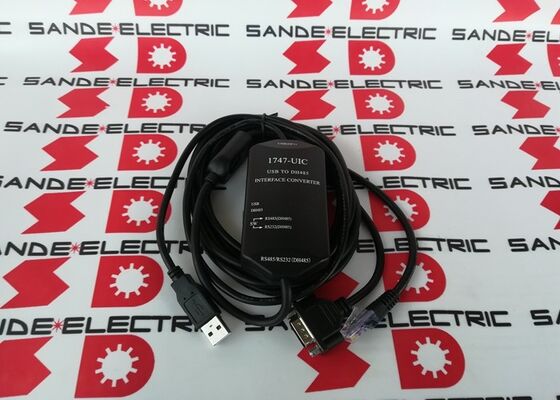

The 1747-UIC is a USB to DH-485 interface converter for the SLC 500 series PLC platform providing modern USB connectivity to the DH-485 serial industrial network.It connects a laptop or desktop computer's USB port to DH-485-equipped SLC 500 controllers. Nó kết nối cổng USB của máy tính xách tay hoặc máy tính để DH-485-equipped SLC 500 controllers., PanelView operator terminals, and network isolators, enabling programming, monitoring, and data exchange without requiring a legacy RS-232 serial port.
As PCs transitioned away from RS-232 serial ports, the DH-485 network's RS-232 dependency became a practical obstacle for field engineers.The 1747-UIC resolves this by translating USB to DH-485 transparently ?? appearing to the programming software as a standard communication channel to the 1747 network (Theo 1747 UIC sẽ giải quyết vấn đề này bằng cách dịch USB sang DH-485 một cách minh bạch).
| Parameter | Giá trị |
|---|---|
| Tốc độ chuyển USB | 12 Mbps. |
| DH-485 Baud Rate | 19.2 Kbps. |
| DH-485 cổng | 2 (switch-selectable) |
| Cổng 1 | RJ-45 for SLC 500, 5/01, 5/02, 5/03 |
| Cổng 2 | RS-232 DB9 for channel 0 on 5/03+ and related |
| Sự cô lập | 500V DC (USB power to DH-485 common) |
| Sức mạnh | Điện USB, < 100 mA |
| Chỉ số LED | 3 (năng lượng, USB, DH-485) |
| Nhiệt độ hoạt động | 0°60°C |
| Chiều dài cáp | 12 inch (cáp USB) |
The 1747-UIC provides two switch-selectable DH-485 interface options: The 1747-UIC provides two switch-selectable DH-485 interface options: The 1747-UIC provides two switch-selectable DH-485 interface options: The 1747-UIC provides two switch-selectable DH-485 interface options:
Cổng RJ-45 (DH-485):The primary port for direct connection to SLC 500 5/01, 5/02, and 5/03 CPU DH-485 channels using the standard SLC 500 RJ-45 programming cable.Also connects to 1747-AIC isolators and PanelView terminals with DH-485 ports (Tổng kết nối với các thiết bị riêng biệt và thiết bị điều khiển).
RS-232 DB9 cổng:For connection to SLC 5/03 channel 0 and higher CPUs, 1761-NET-AIC isolators, 1761-series controllers, CompactLogix, FlexLogix, ControlLogix, and PanelView terminals with RS-232 DH-485 interfaces.
The selector switch toggles between these two port types: the active port is confirmed by the LED status display: The selector switch toggles between these two port types: ∙ the active port is confirmed by the LED status display:
SLC 500 PLC programming and monitoring:Connecting a programming laptop running the applicable PLC programming software to SLC 500 5/01, 5/02, 5/03 CPUs for programme upload, download, online monitoring, and fault diagnosis (Đối nối một máy tính xách tay lập trình chạy phần mềm lập trình PLC áp dụng với SLC 500 5/01, 5/02, 5/03 CPUs để tải lên chương trình, tải xuống, theo dõi trực tuyến và chẩn đoán lỗi)
PanelView terminal configuration:Uploading and downloading HMI applications to PanelView operator terminals connected to the DH-485 network. Tải lên và tải xuống các ứng dụng HMI đến các thiết bị đầu cuối của nhà điều hành PanelView kết nối với mạng DH-485
Phân tích mạng:Browsing the DH-485 network to identify connected nodes, check communication status, and diagnose network faults using RSLinx or compatible network diagnostic tools (Tìm kiếm các nút kết nối, kiểm tra trạng thái giao tiếp, và chẩn đoán lỗi mạng bằng cách sử dụng RSLinx hoặc các công cụ chẩn đoán mạng tương thích)
Historical data retrieval:Kết nối với các bộ điều khiển SLC 500 để truy cập dữ liệu, tải xuống bản ghi sản xuất và thu thập dữ liệu bảo trì trong các cơ sở không có cơ sở hạ tầng mạng vĩnh viễn đến bảng điều khiển.
Động và chuyển động hệ thống tích hợp:Access ControlLogix and CompactLogix systems via the RS-232 DB9 port for commissioning, parameter adjustment, and fault investigation in systems with DH-485 communication options. Truy cập các hệ thống ControlLogix và CompactLogix thông qua cổng RS-232 DB9 để khởi động, điều chỉnh tham số, và điều tra lỗi trong các hệ thống với các tùy chọn liên lạc DH-485.
Q1: Which DH-485 port on 1747-UIC is used for which SLC 500 CPU type?
The RJ-45 port connects to SLC 500 5/01, 5/02, and 5/03 CPUs via the standard SLC programming cable to the DH-485 RJ-45 socket on the CPU. The RS-232 DB9 port connects to SLC 5/03 channel 0 (and 5/04),5/05 CPUs), AIC+ isolators, and 1761-series controllers.
Q2: Does 1747-UIC work with current Windows operating systems?
The 1747-UIC uses an embedded driver that is compatible with the DH-485 communication protocol in current versions of industrial PLC programming software. The 1747-UIC uses an embedded driver that is compatible with the DH-485 communication protocol in current versions of industrial PLC programming software. The 1747-UIC uses an embedded driver that is compatible with the DH-485 communication protocol in current versions of industrial PLC programming software.Confirm driver compatibility with the installed Windows version from the documentation included with the 1747-UIC Các trình điều khiển được cài đặt trên Windows. Windows 10 and 11 compatibility is confirmed by most users with current driver installations. Sự tương thích được xác nhận bởi hầu hết người dùng với cài đặt trình điều khiển hiện tại.
Q3: Can 1747-UIC connect to more than one DH-485 device simultaneously?
Nó có thể giao tiếp với nhiều nút trên cùng một mạng DH-485 theo thứ tự (mạng chính nó hỗ trợ đến 32 nút),but only one computer/1747-UIC connection is active at a time (Nhưng chỉ có một máy tính/1747-UIC kết nối hoạt động tại một thời điểm)Một trình chuyển đổi cho mỗi máy tính là cấu hình được hỗ trợ tối đa.
Q4: 3 đèn LED trên 1747-UIC cho thấy điều gì?
LED 1 (sức mạnh): Xanh khi bộ chuyển đổi đang nhận năng lượng USB và hoạt động bình thường. LED 2 (hành động USB): Flashes during USB data transfer between the computer and the converter.LED 3 (DH-485 hoạt động): Flashes during DH-485 communication on the active port. Không có hoạt động trên LED 3 when a DH-485 connection is expected indicates a wiring, cable, or protocol mismatch.
Q5: Can 1747-UIC be used without RSLinx software?
Các 1747-UIC giao tiếp bằng cách sử dụng RSLinx DF1 RS-232 Full-Duplex driver an embedded driver compatible with the standard DH-485 protocol.RSLinx or a compatible industrial communication platform is required for the programming software to communicate through the 1747-UIC to the target PLC or terminal RSLinx or a compatible industrial communication platform is required for the programming software to communicate through the 1747-UIC to the target PLC or terminal RSLinx or a compatible industrial communication platform is required for the programming software to communicate through the 1747-UIC to the target PLC or terminalHoạt động không có trình điều khiển trực tiếp không được hỗ trợ.
