Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2100-0133 |
Dòng A20B-2100 bao gồm một loạt các bảng mạch in được triển khai trong các mô-đun khuếch đại servo của FANUC, các mô-đun khuếch đại trục và các mô-đun cung cấp điện.Không giống như loạt A20B-2101 tập trung vào bảng điều khiển logic, loạt A20B-2100 cũng bao gồm các bảng PCB cấp công suất hoạt động gần các thiết bị chuyển mạch dòng điện cao và phần cứng xe buýt DC.
Các đại diện chính trong loạt này minh họa phạm vi chức năng:

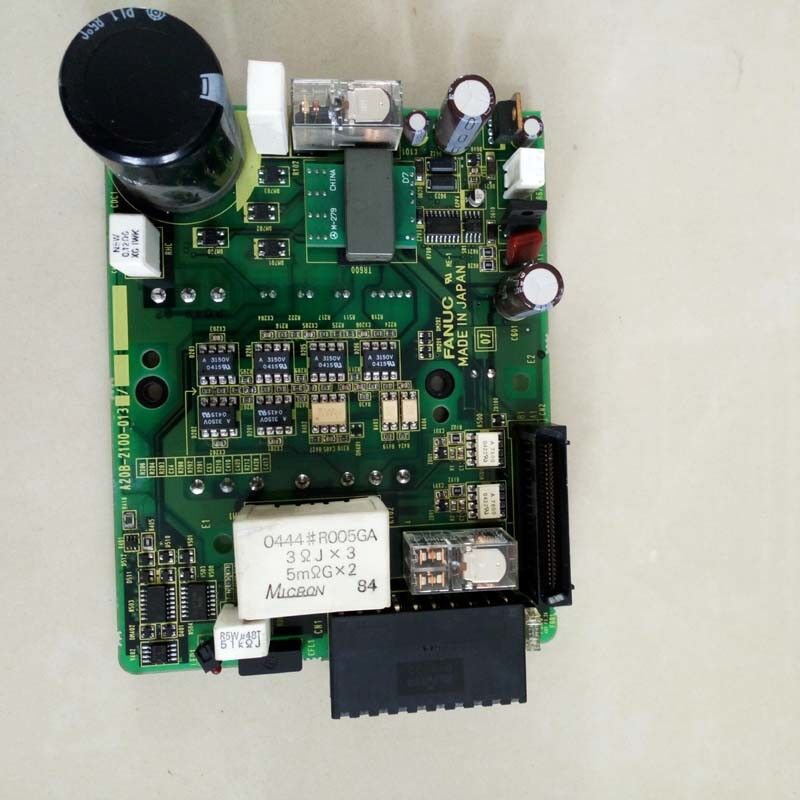

A20B-2100-0133 là một bảng cụ thể trong loạt này, phục vụ chức năng ổ đĩa mà nó được thiết kế và sản xuất.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-2100-0133 |
| Dòng | A20B-2100 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại | PCB ổ đĩa |
| Ứng dụng | Hệ thống truyền động CNC FANUC |
Trong mô-đun khuếch đại servo hoặc spindle của FANUC, ngăn xếp PCB thực hiện các chức năng khác nhau ở các lớp khác nhau.
Các bảng điều khiển (cuộc A20B-2101):Nhận lệnh trục từ máy CNC, chạy thuật toán điều khiển hiện tại và phát ra tín hiệu cổng.
Bảng truyền động/năng lượng (dòng A20B-2100):Giao diện giữa bảng điều khiển và các thiết bị chuyển mạch IGBT dòng cao.thực hiện các chuyến đi bảo vệ cấp phần cứng, và trong một số biến thể xử lý các chức năng chuyển đổi điện năng hoạt động.
A20B-2100-0133 hoạt động ở cấp độ bảng truyền động này, chuyển các lệnh của bảng điều khiển thành thời gian chính xác của cổng mà các thiết bị điện cần để tạo ra dòng động cơ được điều chỉnh.
lỗi bảng điều khiển mô-đun ổ đĩa:Một servo hoặc mô-đun trục phát triển một báo động quá mức hiện tại xuất hiện ngay lập tức khi kích hoạt ổ đĩa. hiện tại trong mạch động cơ tại thời điểm đó xác nhận bảng điều khiển đang gửi tín hiệu cổng,nhưng đầu ra là không chính xác. A20B-2100-0133 bảng ổ đĩa được xác định là lỗi. thay thế bảng khôi phục lại hành vi đầu ra chính xác.
Bảo trì ổ đĩa theo kế hoạch:Một cơ sở tiến hành sửa chữa theo lịch trình của các mô-đun ổ đĩa Alpha-i giờ cao thay thế A20B-2100-0133 như là một phần của chương trình cập nhật ổ đĩa PCB,Tái thiết lập tuổi thọ hoạt động của bảng trước khi thất bại do tuổi tác.
Q1: Làm thế nào để xác định xem A20B-2100-0133 hoặc bảng điều khiển (dòng A20B-2101) có bị hỏng không?
Một bảng ổ đĩa A20B-2100 bị hỏng thường gây ra các triệu chứng đầu ra nguồn overcurrent, đầu ra không đối xứng hoặc bảo vệ phần cứng.Một bảng điều khiển A20B-2101 thất bại thường gây ra các triệu chứng liên lạc hoặc logic, ổ đĩa không đạt được sẵn sàng mà không có lỗi đầu ra, hoặc phản ứng không ổn định với lệnh.Các triệu chứng lỗi chỉ ra giai đoạn đầu tiên của đầu ra, đặc biệt là các báo động được kích hoạt dưới tải nhưng không phải trong quá trình thử nghiệm dòng điện thấp, hướng đến A20B-2100-0133..
Câu 2: Thay A20B-2100-0133 có yêu cầu thay đổi tham số servo không?
Không. Các thông số servo và spindle được lưu trữ trong bộ nhớ thông số chính của CNC, không phải trong PCB ổ đĩa. Thay thế A20B-2100-0133 không thay đổi bất kỳ thông số CNC nào.Sau khi lắp đặt và khởi động hệ thống, ổ đĩa nên thiết lập lại thông tin liên lạc bình thường với CNC và tiếp tục hoạt động theo các tham số hiện có.
Q3: A20B-2100-0133 có tương thích với các chỉ số hiện tại của mô-đun truyền động cụ thể hay nó được sử dụng trên một phạm vi?
Các PCB ổ đĩa trong loạt A20B-2100 thường phổ biến với một phạm vi định lượng dòng trong một gia đình mô-đun ̇ các thiết bị điện thay đổi với định lượng dòng,nhưng các điều khiển và logic bảng điều khiển vẫn giống nhau trên phạm viXác nhận mô hình mô-đun cụ thể từ bảng tên ổ đĩa và tham chiếu chéo với danh sách phụ tùng thay thế trước khi đặt hàng để xác minh A20B-2100-0133 bao gồm cấp phép của mô-đun được cài đặt.
Q4: Những biện pháp an toàn nào áp dụng trước khi truy cập A20B-2100-0133 bên trong mô-đun truyền động?
Xe buýt DC của mô-đun truyền động giữ điện áp nguy hiểm sau khi nguồn điện được loại bỏ. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. A20B-2100-0133 hoạt động ở mức điện áp xe buýt trong hoạt động bình thường; đảm bảo xe buýt được xả đầy là một yêu cầu an toàn không thể thương lượng.
Q5: A20B-2100-0133 có thể được sửa chữa thay vì thay thế không?
Việc sửa chữa PCB ổ đĩa FANUC ở cấp thành phần được cung cấp bởi các trung tâm dịch vụ chuyên nghiệp.sửa chữa là có thể về mặt kỹ thuật khi sự cố liên quan đến các thành phần riêng biệt như chip điều khiển cổngĐối với các máy quan trọng trong sản xuất, nơi thời gian quay trở lại là quan trọng,thay thế bảng cho bảng bằng A20B-2100-0133 thường nhanh hơn sửa chữaCả hai lựa chọn đều hợp lệ tùy thuộc vào sự khẩn cấp và ngân sách của đơn.
