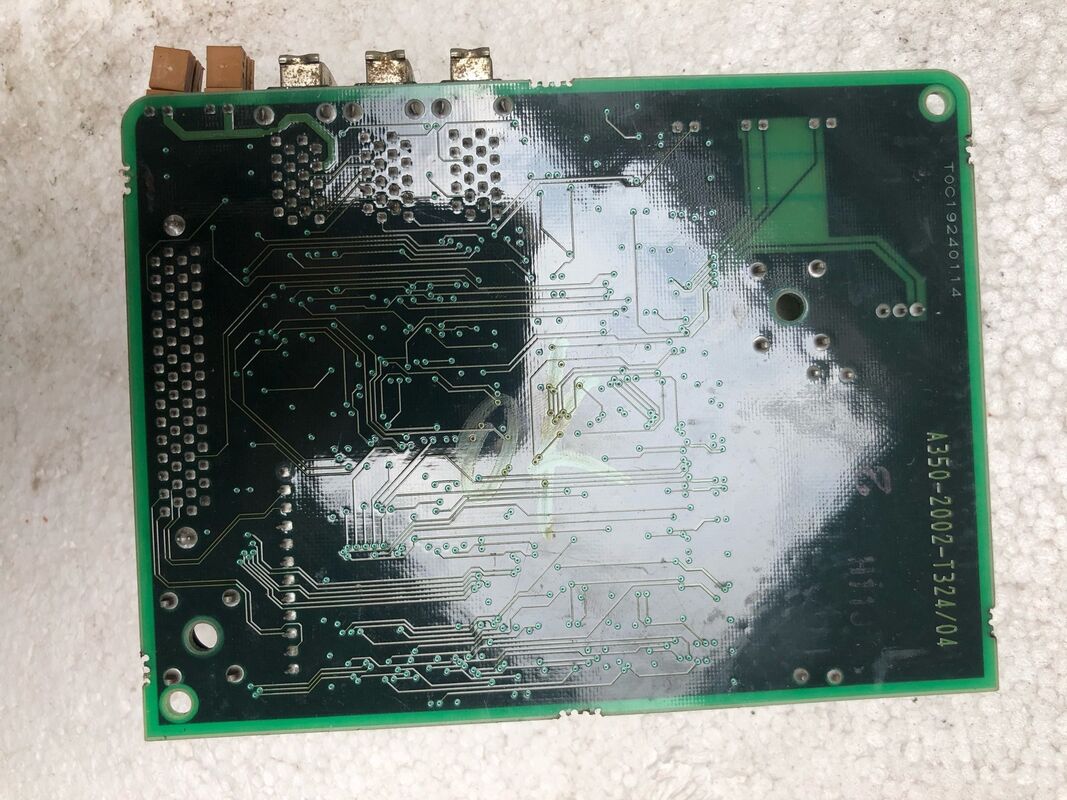

A350-2002-T324 Fanuc Circuit Board

A350-2002-T324. FANUC A350 PCB số sản xuất A20B-2002 I / O và bảng giao diện gia đình / CNC Panel PCB

A350-2002 Định dạng sản xuất cho bảng A20B-2002

Cũng như số sản xuất A350-2101-Txxx tương ứng với A20B-2101 bảng điều khiển,A350-2002-Txxxsố xác định bảng trongA20B-2002Dòng A20B-2002 bao gồm một loạt các giao diện CNC và bảng I / O nằm giữa bộ điều khiển CNC và các thành phần của máy đối diện với người vận hành.

A350-2002-T324 là nhãn sản xuất cho một bảng cụ thể trong gia đình này.

Thông tin chính về sản phẩm

Gia đình bảng A20B-2002 I / O, Backplane và giao diện người vận hành

Dòng A20B-2002 phục vụ nhiều chức năng trong các hệ thống điều khiển CNC FANUC:

Các bảng I/O của bảng điều khiển:Các sản phẩm được công nhận rộng rãi nhất trong loạt sản phẩm này bao gồm bảng I / O bảng điều khiển 48DI / 32DO bao gồm A20B-2002-0520 (với giao diện MPG) và A20B-2002-0521 (không có MPG).Các bảng này nằm giữa các điều khiển vật lý của người vận hành (pushbuttons, công tắc, đèn chỉ số) và PMC của CNC, xử lý 48 đầu vào kỹ thuật số từ các công tắc bảng và 32 đầu ra kỹ thuật số đến đèn bảng thông qua bus chuỗi I / O Link.

Backplane và Rack Interface Boards:Các bảng khác trong loạt này phục vụ như là PCB nền cho các tập hợp kệ điều khiển CNC, cung cấp cơ sở hạ tầng bus cho các tập hợp thẻ CNC nhiều khe cắm.Các bảng này kết nối nhiều thẻ mô-đun trong cùng một rack thông qua một bus nền chung.

Mô-đun giao diện:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

Số sản xuất A350-2002-T324 được gắn vào một bảng cụ thể trong gia đình chức năng này.

Các kịch bản ứng dụng

lỗi I/O bảng điều khiển:Một máy tính CNC dòng i phát triển hành vi bảng điều khiển ngẫu nhiên của người vận hành nút bấm cụ thể không phản ứng, đèn chỉ số không chiếu sáng đúng cách.Thay thế bảng điều khiển khôi phục chức năng I / O bảng điều khiển đầy đủ.

Định danh bảng giao diện bảng điều khiển:Trong quá trình bảo trì, một kỹ thuật viên xác định A350-2002-T324 từ nhãn của bảng trong khi kiểm tra đơn vị điều khiển CNC.Liên kết chéo số sản xuất này với tài liệu bảo trì xác nhận chức năng của bảng và thay thế chính xác.

Câu hỏi thường gặp

Q1: Làm thế nào để I / O Link kết nối A350-2002-T324 với CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). Máy chủ I / O Link nằm trong CNC; A350-2002-T324 (hoặc tương đương A20B-2002) là một nút nô lệ. Tất cả 48 trạng thái đầu vào và 32 lệnh đầu ra được truyền trong mỗi chu kỳ quét I / O Link.Điều này thay thế sự cần thiết cho các kết nối dây cá nhân từ mỗi công tắc và đèn để CNC.

Q2: Sự khác biệt giữa A350-2002-T324 và số thương mại A20B-2002-xxxx là gì?

A350-2002-T324 là số sản xuất PCB ¢ tham chiếu bản vẽ sản xuất nội bộ của FANUC được in trên bảng.A20B-2002-xxxx là số đơn đặt hàng thương mại được sử dụng cho mua hàng và trong hướng dẫn bảo trìCả hai tham chiếu đều xác định cùng một PCB vật lý. Số sản xuất được đọc từ nhãn bảng; số thương mại được tìm thấy trong danh sách phụ tùng thay thế và tài liệu mua hàng.

Q3: Có thể thay một bảng A350-2002 mà không cập nhật chương trình PMC của CNC?

Có. Chương trình thang PMC giải quyết I/O bằng địa chỉ I/O Link chứ không phải bằng phiên bản phần cứng bảng cụ thể.Thay thế một A350-2002-T324 thất bại bằng một bảng thay thế được cấu hình chính xác tại cùng một địa chỉ I / O Link khôi phục giao tiếp I / O của PMC một cách minh bạchKhông cần thay đổi chương trình PMC để thay thế hội đồng tương tự.

Q4: Có bao nhiêu bảng A350-2002 (A20B-2002) có thể được kết nối trong một hệ thống CNC?

I / O Link hỗ trợ nhiều nút slave trong cấu hình chuỗi hoa ngọc.Số lượng tối đa các nút phụ thuộc vào công suất I / O Link của CNC mỗi nút chiếm một số địa chỉ I / O Link xác địnhĐối với hầu hết các hệ thống CNC i-series, I / O Link hỗ trợ đủ các nút để chứa nhiều bảng điều khiển người vận hành cùng với các đơn vị I / O cho máy I / O, tủ nam châm điện,và các giao diện ngoại vi khác.

Q5: Việc thay thế A350-2002-T324 có yêu cầu cấu hình lại địa chỉ I/O Link không?

Chỉ nếu bảng thay thế được cấu hình với địa chỉ nút I/O Link khác với bảng bị hỏng.Thay thế tiêu chuẩn bằng một bảng cấu hình giống hệt nhau tại cùng một địa chỉ không yêu cầu cấu hình lạiNếu bảng thay thế có cấu hình địa chỉ khác nhau, cài đặt tham số I / O Link của CNC phải được cập nhật để phù hợp.Kiểm tra cấu hình địa chỉ từ tài liệu điện của máy trước khi lắp đặt thay thế.
