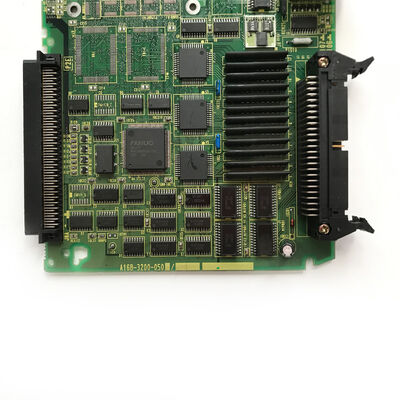

Fanuc System I O Board A16B-3200-0500 DHL mới và nguyên bản miễn phí

A16B-3200-0500 | Bảng mạch 0i-BI/O dòng FANUC không có máy chủ dữ liệu — Điều khiển F0i-B / Giao diện I/O máy / PCB CNC

Chỉ định "Không có máy chủ dữ liệu" - Ý nghĩa của nó

Bo mạch Series 0i-BI/O của FANUC có hai cấu hình dành cho các yêu cầu ứng dụng khác nhau:

Với máy chủ dữ liệu:Bao gồm chức năng lưu trữ cục bộ tích hợp - vùng lưu trữ đĩa cứng hoặc flash nhỏ gọn trong CNC cho phép các chương trình phần lớn được lưu trữ cục bộ và truyền tới bộ đệm thực thi CNC. Hữu ích cho các chương trình dài, phức tạp, quá lớn để chứa vừa bộ nhớ chương trình tiêu chuẩn của CNC.

Không có máy chủ dữ liệu (A16B-3200-0500):Bo mạch I/O không có phần cứng lưu trữ cục bộ. Đây là biến thể chính xác cho các hệ thống 0i-B trong đó các chương trình bộ phận được tải trực tiếp vào bộ nhớ chương trình của CNC hoặc nơi việc truyền phát chương trình DNC được xử lý thông qua giao diện Ethernet hoặc RS-232C thay vì thiết bị lưu trữ Máy chủ Dữ liệu trên bo mạch.

Lắp sai biến thể — với Máy chủ Dữ liệu thay vì không có — sẽ thêm phần cứng mà phần mềm hệ thống không mong đợi, có khả năng gây ra cảnh báo cấu hình.

Thông tin sản phẩm chính

Chức năng bảng I/O trong 0i-B CNC

Trong bộ điều khiển 0i-B, bảng I/O xử lý việc trao đổi tín hiệu giữa PMC bên trong của CNC và các thiết bị điện của máy:

Đầu vào:Công tắc vị trí, cảm biến áp suất thủy lực, khóa cửa liên động, cảm biến mức nước làm mát, công tắc bảng điều khiển và tín hiệu trạng thái rơle an toàn. PMC đọc các đầu vào này sau mỗi chu kỳ quét để theo dõi trạng thái máy.

Đầu ra:Rơle bơm nước làm mát, nhả phanh trục chính, nhả phanh trục, điều khiển van thủy lực, lệnh động cơ bộ thay dao, điều khiển đèn báo và trình điều khiển đèn LED trên bảng điều khiển. PMC ghi vào các đầu ra này để điều khiển trình tự máy.

A16B-3200-0500 cung cấp giao diện vật lý — kết nối đầu cuối, điều hòa tín hiệu và giao diện bus — giúp cho việc trao đổi tín hiệu này có thể thực hiện được.

Kịch bản ứng dụng

Lỗi bo mạch I/O CNC 0i-B:Trung tâm gia công CNC FANUC 0i-B phát triển các cảnh báo I/O PMC ngẫu nhiên - các chức năng máy cụ thể không liên tục mà không có lỗi cơ học tương ứng. Việc kiểm tra xác nhận bo mạch I/O không truyền tín hiệu chính xác giữa các thiết bị hiện trường của máy và PMC. Sự thay thế A16B-3200-0500 khôi phục giao tiếp I/O đáng tin cậy.

Phục hồi bộ điều khiển CNC:Bộ điều khiển Series 0i-B được tháo ra khỏi máy sẽ được tân trang lại để tái sử dụng. Bo mạch I/O A16B-3200-0500 được thay thế cùng với các bộ phận cũ khác để cung cấp bộ điều khiển tốt cho lần lắp đặt tiếp theo.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận hệ thống 0i-B yêu cầu biến thể "không có Máy chủ Dữ liệu"?

Kiểm tra nhãn bo mạch I/O hiện có để biết số bộ phận A16B-3200-0500. Nếu đọc được số này, hệ thống được xác nhận sử dụng biến thể không có Máy chủ dữ liệu. Ngoài ra, hãy kiểm tra tài liệu cấu hình phần cứng của hệ thống CNC (sách hướng dẫn kết nối) để biết loại bộ điều khiển 0i-B hiện hành — nó sẽ chỉ định biến thể bảng I/O nào phù hợp với cấu hình đó.

Câu hỏi 2: Việc thay thế A16B-3200-0500 có yêu cầu thay đổi chương trình PMC không?

Không. Chương trình PMC xử lý I/O của máy theo địa chỉ I/O — không phải theo phần cứng bo mạch cụ thể. Việc thay thế A16B-3200-0500 bằng thiết bị thay thế được trang bị chính xác sẽ khôi phục giao tiếp I/O mà không yêu cầu bất kỳ sửa đổi chương trình PMC nào. Xác minh tất cả các chức năng I/O của máy sau khi lắp để xác nhận bo mạch thay thế đang hoạt động chính xác trước khi tiếp tục sản xuất.

Câu hỏi 3: Cảnh báo nào cho thấy A16B-3200-0500 bị lỗi?

Các mã cảnh báo PMC liên quan đến lỗi giao tiếp liên kết I/O, lỗi địa chỉ I/O ngẫu nhiên hoặc liên tục không tương ứng với lỗi thiết bị hiện trường và lỗi trình tự máy không liên tục truy tìm các địa chỉ I/O cụ thể đều hướng tới sự cố bảng I/O. Xác nhận rằng hệ thống dây điện, cảm biến và bộ truyền động vẫn còn nguyên vẹn trước khi kết luận bảng mạch bị lỗi.

Câu hỏi 4: A16B-3200-0500 có được sử dụng trên tất cả các mẫu CNC 0i-B hoặc các biến thể cụ thể không?

A16B-3200-0500 được xác nhận cho bộ điều khiển FANUC Series 0i-B (F0i-B). Trong dòng 0i-B, có các biến thể trung tâm gia công (0i-MB), biến thể trung tâm tiện (0i-TB) và các cấu hình khác. Bo mạch I/O có thể phổ biến trên các biến thể này vì nó phục vụ cùng một khe phần cứng trong bộ điều khiển 0i-B bất kể loại máy. Xác nhận từ danh sách phụ tùng của bộ điều khiển cụ thể trước khi đặt hàng.

Câu 5: Dữ liệu nào phải được sao lưu trước khi thay thế A16B-3200-0500?

Bảng I/O không mang các tham số hoặc chương trình CNC. Tuy nhiên, để phòng ngừa trước khi bảo trì CNC, hãy thực hiện sao lưu SRAM đầy đủ - lưu tất cả các tham số CNC, chương trình bộ phận, dữ liệu dao và chương trình bậc thang PMC vào phương tiện bên ngoài. Điều này đảm bảo có thể phục hồi dữ liệu nếu có bất kỳ sự kiện không mong muốn nào xảy ra trong quá trình bảo trì.
